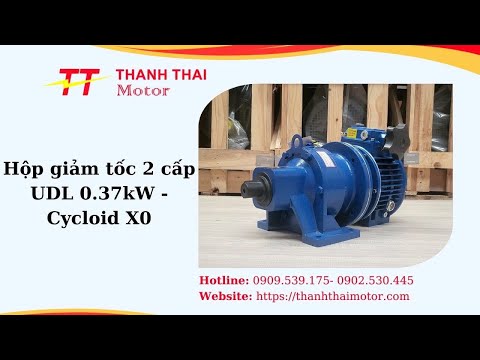

Hộp giảm tốc 2 cấp UDL 0.37kW – Cycloid X0

Hộp giảm tốc 2 cấp UDL 0.37kW - Cycloid X0 đại diện cho một hệ thống truyền động tiên tiến, kết hợp giữa khả năng điều chỉnh tốc độ liên tục và cơ cấu giảm tốc Cycloid bền bỉ. Thiết bị này tối ưu hóa hiệu suất vận hành, cung cấp mô-men xoắn cao cùng dải tốc độ linh hoạt, phù hợp với các ứng dụng công nghiệp yêu cầu sự kiểm soát chính xác và độ tin cậy vượt trội.

Những điểm chính về Hộp giảm tốc 2 cấp UDL 0.37kW - Cycloid X0

• Thiết kế tích hợp UDL và Cycloid tối ưu hóa khả năng điều chỉnh tốc độ, tăng mô-men xoắn đầu ra.
• Cấu tạo vỏ gang nguyên khối, chống ăn mòn và chịu tải tốt, đảm bảo tuổi thọ thiết bị.
• Phù hợp đa dạng ứng dụng từ băng tải, máy trộn đến hệ thống đóng gói tự động.
• Vận hành êm ái, giảm thiểu rung động, tăng cường hiệu quả và sự ổn định cho toàn bộ hệ thống.
• Yêu cầu bảo trì định kỳ để duy trì hiệu suất hoạt động tối ưu.

Bài viết này sẽ đi sâu phân tích cấu tạo, nguyên lý vận hành cùng các ứng dụng thực tiễn của dòng hộp giảm tốc đặc biệt này, cung cấp cái nhìn toàn diện cho kỹ sư và nhà quản lý vận hành.

Thiết kế tổng quan Hộp giảm tốc 2 cấp UDL 0.37kW - Cycloid X0

Hộp giảm tốc 2 cấp UDL 0.37kW - Cycloid X0 được thiết kế để tích hợp hai cơ chế giảm tốc riêng biệt, mang lại khả năng vận hành linh hoạt và mạnh mẽ. Vỏ ngoài của thiết bị này thường được đúc từ gang nguyên khối, một vật liệu được đánh giá cao về độ bền cơ học và khả năng chịu tải trọng lớn trong môi trường công nghiệp khắc nghiệt.Lớp sơn tĩnh điện phủ bên ngoài không chỉ cải thiện đáng kể tính thẩm mỹ, mà còn cung cấp một lớp bảo vệ chống lại ăn mòn hóa học và biến động nhiệt độ. Sự kết hợp này giúp thiết bị duy trì hiệu suất ổn định ngay cả trong điều kiện làm việc ẩm ướt hoặc có hóa chất. Thiết bị tuy có kích thước tương đối nhỏ gọn nhưng lại ẩn chứa công suất vận hành mạnh mẽ, đảm bảo tăng mô-men xoắn hiệu quả và duy trì tốc độ đầu ra ổn định.Dòng sản phẩm này thường được ghép nối trực tiếp với động cơ điện (motor điện), tạo thành một tổ hợp động cơ giảm tốc hoàn chỉnh. Giải pháp tích hợp này không chỉ tối ưu hóa không gian lắp đặt nhờ cấu trúc nhỏ gọn, mà còn đảm bảo sự đồng bộ hóa cao giữa nguồn lực và cơ cấu truyền động. Điều này đặc biệt quan trọng trong các hệ thống yêu cầu độ chính xác cao và khả năng phản hồi nhanh chóng.

Cấu tạo chi tiết Hộp giảm tốc 2 cấp UDL 0.37kW - Cycloid X0

Hộp giảm tốc 2 cấp UDL 0.37kW - Cycloid X0 là sự kết hợp tinh vi của hai bộ phận chính: bộ điều tốc cơ UDL và hộp giảm tốc Cycloid X0. Mỗi bộ phận đóng vai trò thiết yếu trong việc tạo nên khả năng vận hành vượt trội của toàn bộ hệ thống. Sự tích hợp này mang lại hiệu quả cao trong việc điều chỉnh và truyền tải lực.

Bộ điều tốc cơ UDL 0.37kW 0.5Hp

Bộ điều tốc cơ UDL (Uranus Disc Type Line) là một cơ cấu truyền động ma sát cho phép điều chỉnh tốc độ đầu ra liên tục. Nó hoạt động dựa trên nguyên lý thay đổi vị trí tiếp xúc của các lá đĩa côn.* Lá đĩa: Cấu trúc gồm bốn lá đĩa, thường được chế tạo từ vật liệu chịu ma sát cao như hợp kim thép đặc biệt, di chuyển theo quỹ đạo tròn. Sự thay đổi bán kính tiếp xúc giữa các lá đĩa này là cơ sở để thay đổi tỉ số truyền. Độ cứng và độ phẳng của các lá đĩa ảnh hưởng trực tiếp đến hiệu suất truyền tải và tuổi thọ của bộ điều tốc.* Bộ điều chỉnh tốc độ: Thường là một tay quay hoặc tay biên, cho phép người vận hành điều chỉnh tỉ số truyền một cách thủ công. Hệ thống vít me và đai ốc bên trong biến đổi chuyển động quay thành tịnh tiến, dịch chuyển các lá đĩa để đạt được tốc độ mong muốn. Độ chính xác của cơ cấu điều chỉnh ảnh hưởng đến khả năng duy trì tốc độ đầu ra ổn định.* Hộp số giảm tốc: Bộ UDL thường được kết hợp với các loại hộp số giảm tốc khác (như hộp số Cycloid trong trường hợp này) để mở rộng dải tốc độ và tăng mô-men xoắn đầu ra. Sự linh hoạt trong việc ghép nối này cho phép hệ thống đáp ứng các yêu cầu vận hành đa dạng, từ tốc độ rất thấp đến trung bình.

Hộp giảm tốc Cycloid X0

Hộp giảm tốc Cycloid X0 là một thiết bị giảm tốc tiên tiến, nổi bật với khả năng chịu tải va đập cao và hiệu suất ổn định. Cơ chế hoạt động của nó dựa trên chuyển động lăn của bánh răng cycloid.* Trục đầu vào: Nhận chuyển động quay từ động cơ hoặc bộ UDL, đây là điểm khởi đầu của quá trình giảm tốc. Trục này thường được đỡ bằng vòng bi chất lượng cao để đảm bảo chuyển động mượt mà và giảm ma sát.* Bánh răng cycloid: Đây là trái tim của hộp giảm tốc Cycloid. Bánh răng có hình dạng đường cong cycloid đặc biệt, được gắn lệch tâm trên trục đầu vào thông qua một bạc đạn lệch tâm. Khi trục đầu vào quay, bạc đạn lệch tâm làm cho bánh răng cycloid thực hiện chuyển động lăn và dao động bên trong một vòng pin (pin gear) cố định. Số răng của bánh răng cycloid và vòng pin quyết định tỉ số truyền.* Trục đầu ra: Trục này nhận chuyển động đã giảm tốc từ các lỗ trên bánh răng cycloid thông qua các chốt và vòng bi. Chuyển động quay chậm hơn nhưng có mô-men xoắn lớn hơn được truyền đến các cơ cấu chấp hành hoặc thiết bị cuối cùng. Trục đầu ra thường được chế tạo từ thép hợp kim chịu xoắn.* Vỏ hộp: Được chế tạo từ gang hoặc thép đúc nguyên khối, vỏ hộp có chức năng bảo vệ toàn bộ các bộ phận bên trong khỏi tác động của môi trường bên ngoài, đồng thời định hình cấu trúc tổng thể và chứa dầu bôi trơn. Thiết kế vỏ hộp cần đảm bảo khả năng tản nhiệt hiệu quả để duy trì nhiệt độ vận hành ổn định.

Nguyên lý hoạt động vượt trội của Hộp giảm tốc 2 cấp UDL 0.37kW - Cycloid X0

Nguyên lý hoạt động của Hộp giảm tốc 2 cấp UDL 0.37kW - Cycloid X0 là sự kết hợp thông minh của hai giai đoạn truyền động riêng biệt, mỗi giai đoạn đóng góp vào hiệu suất tổng thể. Động cơ điện cung cấp năng lượng ban đầu cho toàn bộ hệ thống.Ở giai đoạn đầu, năng lượng này được truyền tới bộ điều tốc cơ UDL. Bộ UDL, với cơ chế lá đĩa côn có thể điều chỉnh vị trí, cho phép người vận hành thay đổi tỉ số truyền ma sát một cách liên tục. Khi tay quay điều chỉnh được xoay, các lá đĩa sẽ thay đổi bán kính tiếp xúc, làm thay đổi tốc độ quay của trục đầu ra của UDL. Phạm vi điều chỉnh này thường khá rộng, cho phép điều chỉnh tốc độ đầu vào cho giai đoạn thứ hai.Tiếp theo, trục đầu ra của bộ UDL trở thành trục đầu vào cho hộp giảm tốc Cycloid X0. Tại đây, chuyển động quay được truyền đến bạc đạn lệch tâm, làm cho bánh răng cycloid di chuyển theo quỹ đạo lăn và dao động bên trong vòng pin cố định. Sự chênh lệch số răng giữa bánh răng cycloid và vòng pin tạo ra tỉ số giảm tốc lớn trong một cấp. Bánh răng cycloid, qua các chốt và vòng bi, truyền chuyển động quay đã được giảm tốc và tăng mô-men xoắn đến trục đầu ra cuối cùng của hộp giảm tốc.Sự phối hợp giữa UDL và Cycloid X0 tạo ra một hệ thống truyền động độc đáo. Bộ UDL đảm bảo khả năng điều chỉnh tốc độ mịn màng, thích ứng với các yêu cầu sản xuất thay đổi. Trong khi đó, hộp giảm tốc Cycloid X0 cung cấp khả năng giảm tốc ổn định với hiệu suất cao, đặc biệt là khả năng chịu tải va đập và quá tải vượt trội. Hệ thống này cho phép kiểm soát tốc độ chính xác, từ đó tối ưu hóa quy trình sản xuất và bảo vệ các thiết bị liên quan khỏi những dao động đột ngột về tải trọng.

Thông số kỹ thuật chi tiết của Hộp giảm tốc 2 cấp UDL 0.37kW - Cycloid X0

Việc hiểu rõ các thông số kỹ thuật là điều cần thiết để lựa chọn và vận hành Hộp giảm tốc 2 cấp UDL 0.37kW - Cycloid X0 một cách hiệu quả nhất. Các thông số này định nghĩa khả năng làm việc, hiệu suất và giới hạn của thiết bị trong các ứng dụng công nghiệp. Dưới đây là bảng tổng hợp các chỉ số quan trọng.

Ứng dụng phổ biến Hộp giảm tốc 2 cấp UDL 0.37kW - Cycloid X0

Hộp giảm tốc 2 cấp UDL 0.37kW - Cycloid X0 sở hữu tính linh hoạt cao và khả năng chịu tải tốt, cho phép nó được triển khai rộng rãi trong nhiều ngành công nghiệp. Khả năng điều chỉnh tốc độ liên tục cùng với cấu trúc bền vững là yếu tố then chốt giúp nó đáp ứng yêu cầu khắt khe của các quy trình sản xuất hiện đại.* Máy trộn: Trong ngành hóa chất, thực phẩm hay xây dựng, máy trộn thường xử lý các vật liệu có độ nhớt và khối lượng riêng khác nhau. Hộp giảm tốc này cung cấp mô-men xoắn cao cần thiết để trộn đều các nguyên liệu nặng, đồng thời cho phép điều chỉnh tốc độ trộn linh hoạt. Việc này giúp tối ưu hóa chất lượng sản phẩm cuối cùng và giảm thiểu thời gian pha trộn.* Máy đóng gói: Các dây chuyền đóng gói hiện đại yêu cầu tốc độ và độ chính xác cao. Hộp giảm tốc 2 cấp UDL 0.37kW - Cycloid X0 đảm bảo tốc độ hoạt động ổn định cho các cơ cấu như băng tải đưa sản phẩm, cánh tay robot định vị, hay bộ phận niêm phong. Khả năng điều chỉnh tốc độ giúp thích ứng nhanh chóng với các loại sản phẩm khác nhau hoặc yêu cầu sản lượng thay đổi.* Hệ thống nâng hạ: Trong các ứng dụng nâng hạ như tời, cẩu hoặc băng tải nghiêng, việc kiểm soát lực nâng và tốc độ là cực kỳ quan trọng. Thiết bị này tăng cường lực nâng đáng kể, giúp di chuyển vật nặng một cách an toàn và hiệu quả. Khả năng vận hành êm ái cũng góp phần giảm rung động, bảo vệ cấu trúc và tải trọng khỏi hư hại.* Băng tải công nghiệp: Đối với các hệ thống băng tải, đặc biệt là những băng tải yêu cầu tốc độ vận chuyển linh hoạt theo từng giai đoạn sản xuất, hộp giảm tốc UDL Cycloid X0 là một giải pháp lý tưởng. Nó cho phép điều chỉnh tốc độ băng tải một cách mượt mà, từ đó kiểm soát dòng chảy vật liệu, tối ưu hóa thời gian chờ và đảm bảo đồng bộ hóa với các thiết bị khác trong dây chuyền.* Máy dệt: Trong ngành dệt may, nhiều máy móc như máy dệt kim, máy cuộn sợi cần điều chỉnh tốc độ chính xác để xử lý các loại vật liệu và quy trình khác nhau. Hộp giảm tốc này cung cấp sự ổn định và dải tốc độ rộng, góp phần nâng cao chất lượng sản phẩm và hiệu suất sản xuất.Case Study: Tại một nhà máy sản xuất bao bì tại Đồng Nai, Giamtoctainang.com đã tư vấn và cung cấp Hộp giảm tốc 2 cấp UDL 0.37kW - Cycloid X0 để thay thế cho hệ thống truyền động cũ trên dây chuyền đóng gói tự động. Trước đây, nhà máy gặp vấn đề về tốc độ đóng gói không ổn định, dẫn đến tỉ lệ lỗi sản phẩm cao và giảm năng suất. Sau khi triển khai giải pháp này, khả năng điều chỉnh tốc độ chính xác của UDL kết hợp với sự ổn định của Cycloid X0 đã giúp dây chuyền hoạt động mượt mà hơn 25%, giảm thiểu lỗi đóng gói và tăng năng suất sản phẩm hoàn thiện. Điều này chứng minh hiệu quả vượt trội của thiết bị trong môi trường sản xuất đòi hỏi tính linh hoạt và độ tin cậy cao.

Ưu điểm nổi bật và giới hạn vận hành của Hộp giảm tốc 2 cấp UDL 0.37kW - Cycloid X0

Hộp giảm tốc 2 cấp UDL 0.37kW - Cycloid X0 được thiết kế để mang lại hiệu quả cao trong các ứng dụng công nghiệp, nhưng cũng đi kèm với một số giới hạn cần được cân nhắc. Phân tích cả ưu điểm và giới hạn sẽ cung cấp cái nhìn toàn diện, giúp người dùng đưa ra quyết định tối ưu.

Ưu điểm nổi bật

* Vận hành êm ái, giảm rung động: Cơ chế truyền động Cycloid nổi tiếng với khả năng phân bổ tải trọng đều trên nhiều điểm tiếp xúc, giúp giảm thiểu ma sát và tiếng ồn. Điều này không chỉ tạo ra môi trường làm việc dễ chịu hơn mà còn kéo dài tuổi thọ của các thiết bị kết nối. Việc giảm rung động cũng có ý nghĩa quan trọng trong các ứng dụng yêu cầu độ chính xác cao, bảo vệ linh kiện khỏi hao mòn sớm.* Khả năng điều chỉnh tốc độ linh hoạt: Sự tích hợp của bộ điều tốc UDL cho phép thay đổi tốc độ đầu ra một cách liên tục và chính xác. Điều này cực kỳ có lợi cho các quy trình sản xuất đòi hỏi sự điều chỉnh tốc độ để phù hợp với các loại vật liệu, kích thước sản phẩm hoặc yêu cầu năng suất khác nhau. Dải tỉ số truyền rộng giúp tối ưu hóa hiệu quả vận hành mà không cần thay đổi cấu hình cơ khí.* Cấu tạo chắc chắn, bền bỉ: Vỏ hộp được chế tạo từ gang đúc nguyên khối, mang lại khả năng chịu lực va đập và chống ăn mòn vượt trội. Các chi tiết bên trong như bánh răng cycloid được làm từ thép hợp kim chất lượng cao, trải qua quy trình xử lý nhiệt nghiêm ngặt, đảm bảo độ cứng và khả năng chịu mài mòn cao. Thiết kế này giúp thiết bị hoạt động ổn định trong môi trường công nghiệp khắc nghiệt, giảm thiểu nhu cầu bảo trì và thay thế.* Khả năng chịu tải va đập cao: Thiết kế của hộp giảm tốc Cycloid cho phép nó hấp thụ các tải trọng sốc một cách hiệu quả hơn so với các loại hộp giảm tốc thông thường. Điều này là do tải trọng được phân bổ trên nhiều bánh răng và chốt, thay vì tập trung vào một vài điểm. Tính năng này làm tăng độ tin cậy của thiết bị trong các ứng dụng có tải trọng thay đổi đột ngột hoặc chu kỳ làm việc nặng.* Thiết kế nhỏ gọn, tiết kiệm không gian: Mặc dù cung cấp tỉ số giảm tốc lớn và mô-men xoắn cao, hộp giảm tốc Cycloid X0 vẫn giữ được kích thước tương đối nhỏ gọn. Điều này giúp tiết kiệm không gian lắp đặt quý giá trong các nhà máy có diện tích hạn chế.

Giới hạn vận hành

* Hiệu suất biến thiên: Hiệu suất của bộ điều tốc UDL có thể giảm nhẹ khi hoạt động ở các dải tốc độ cực thấp hoặc cực cao trong phạm vi điều chỉnh của nó. Điều này cần được tính toán kỹ lưỡng để tránh tổn thất năng lượng đáng kể trong các ứng dụng nhạy cảm về hiệu suất.* Yêu cầu bôi trơn chuyên biệt: Để duy trì hiệu suất và tuổi thọ, hộp giảm tốc 2 cấp UDL 0.37kW - Cycloid X0 yêu cầu loại dầu bôi trơn chất lượng cao và lịch trình bảo trì nghiêm ngặt. Việc sử dụng dầu không phù hợp hoặc bỏ qua bảo dưỡng có thể dẫn đến mài mòn nhanh chóng và hỏng hóc.* Phức tạp hơn trong thiết kế: So với các hộp giảm tốc bánh răng trụ hoặc côn thông thường, cấu trúc của bộ Cycloid phức tạp hơn một chút. Điều này có thể ảnh hưởng đến chi phí sản xuất ban đầu và yêu cầu kỹ thuật cao hơn trong quá trình gia công và lắp ráp.* Quản lý nhiệt độ: Trong các ứng dụng chạy liên tục với tải trọng cao, việc quản lý nhiệt độ của thiết bị là rất quan trọng. Thiết kế vỏ hộp cần đảm bảo khả năng tản nhiệt tốt, và đôi khi có thể cần thêm các giải pháp làm mát phụ trợ để duy trì nhiệt độ vận hành tối ưu.

Lựa chọn và bảo trì Hộp giảm tốc 2 cấp UDL 0.37kW - Cycloid X0 hiệu quả

Để tối đa hóa tuổi thọ và hiệu suất của Hộp giảm tốc 2 cấp UDL 0.37kW - Cycloid X0, việc lựa chọn đúng loại và tuân thủ quy trình bảo trì là vô cùng quan trọng. Quyết định kỹ thuật ban đầu có thể ảnh hưởng lâu dài đến toàn bộ hệ thống sản xuất.

Lựa chọn hiệu quả

Việc lựa chọn một hộp giảm tốc phù hợp đòi hỏi sự xem xét kỹ lưỡng các yếu tố vận hành. Công suất đầu vào 0.37kW là điểm khởi đầu, nhưng quan trọng hơn là việc tính toán mô-men xoắn yêu cầu ở đầu ra và dải tốc độ cần thiết cho ứng dụng cụ thể. Cần đánh giá hệ số phục vụ (service factor) dựa trên loại tải (đồng đều, va đập), thời gian vận hành (liên tục, gián đoạn) và số lần khởi động/dừng trong mỗi giờ.Môi trường hoạt động cũng đóng vai trò quyết định; liệu thiết bị có tiếp xúc với bụi bẩn, hóa chất, độ ẩm cao hay nhiệt độ khắc nghiệt không? Lựa chọn vật liệu vỏ hộp và loại phớt chắn dầu phù hợp sẽ đảm bảo khả năng chống chịu. Kiểu lắp đặt (chân đế, mặt bích, trục rỗng) cần tương thích với cấu trúc máy và không gian có sẵn. Việc tham vấn ý kiến từ các chuyên gia tại Giamtoctainang.com sẽ giúp xác định cấu hình tối ưu, đảm bảo thiết bị hoạt động hiệu quả và bền vững theo thời gian.

Bảo trì định kỳ

Chế độ bảo trì định kỳ là yếu tố then chốt để kéo dài tuổi thọ và duy trì hiệu suất của Hộp giảm tốc 2 cấp UDL 0.37kW - Cycloid X0. Kiểm tra và thay thế dầu bôi trơn theo đúng lịch trình của nhà sản xuất là ưu tiên hàng đầu. Dầu bôi trơn không chỉ giảm ma sát mà còn đóng vai trò tản nhiệt, bảo vệ các chi tiết bên trong khỏi mài mòn. Việc sử dụng loại dầu có độ nhớt và phụ gia phù hợp với điều kiện vận hành là bắt buộc.Cần thường xuyên kiểm tra mức dầu và đảm bảo không có rò rỉ tại các phớt hoặc mối nối. Giám sát nhiệt độ hoạt động của hộp giảm tốc có thể phát hiện sớm các vấn đề tiềm ẩn như quá tải hoặc hỏng hóc vòng bi. Bất kỳ tiếng ồn lạ hoặc rung động bất thường nào cũng cần được điều tra ngay lập tức. Vệ sinh bên ngoài thiết bị để loại bỏ bụi bẩn, đảm bảo khả năng tản nhiệt hiệu quả. Lập kế hoạch kiểm tra định kỳ các bu lông liên kết, đảm bảo chúng luôn được siết chặt đúng mô-men xoắn. Tuân thủ những hướng dẫn này sẽ giúp thiết bị hoạt động ổn định và giảm thiểu chi phí sửa chữa không mong muốn.
