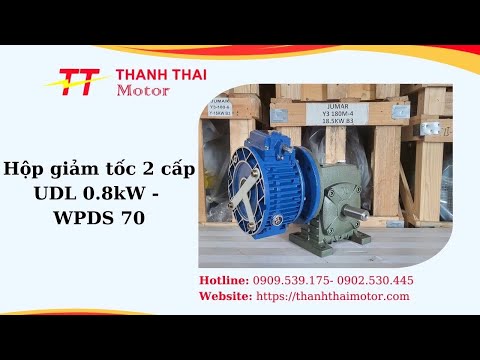

Hộp giảm tốc 2 cấp UDL 0.8kW – WPDS 70

Hộp giảm tốc 2 cấp UDL 0.8kW - WPDS 70 là hệ thống truyền động công nghiệp kết hợp bộ điều tốc cơ UDL và hộp giảm tốc trục vít WPDS 70. Thiết bị này cung cấp khả năng điều chỉnh tốc độ linh hoạt từ 2-100 vòng/phút, đảm bảo mô-men xoắn cao và vận hành ổn định cho các ứng dụng yêu cầu độ chính xác. Đây là giải pháp tối ưu cho hiệu suất sản xuất bền vững.

Điểm cốt lõi về Hộp giảm tốc 2 cấp UDL 0.8kW - WPDS 70

• Cung cấp khả năng điều chỉnh tốc độ đầu ra linh hoạt trong dải rộng từ 2 đến 100 vòng/phút.
• Kết cấu bền bỉ, sử dụng vật liệu hợp kim nhôm và gang đúc cho khả năng tản nhiệt hiệu quả.
• Đảm bảo mô-men xoắn truyền động cao, hoạt động êm ái với độ ồn thấp trong môi trường công nghiệp.
• Tối ưu hóa hiệu suất năng lượng, giảm hao mòn cơ khí và kéo dài tuổi thọ vận hành thiết bị.
• Ứng dụng rộng rãi từ băng tải, máy khuấy đến các hệ thống sản xuất tự động phức tạp.

Bài viết này sẽ đi sâu vào phân tích cấu tạo, nguyên lý hoạt động, ứng dụng thực tiễn và những ưu điểm vượt trội của dòng hộp giảm tốc này trong bối cảnh công nghiệp hiện đại.

Thiết kế tổng quan hộp giảm tốc 2 cấp UDL 0.8kW - WPDS 70

Hộp giảm tốc 2 cấp, một thành phần thiết yếu trong nhiều hệ thống máy móc, được thiết kế tối ưu cho môi trường công nghiệp liên tục. Sự kết hợp giữa bộ điều tốc UDL và hộp giảm tốc trục vít WPDS 70 tạo nên một giải pháp truyền động mạnh mẽ.Vỏ hộp được chế tạo từ hợp kim nhôm kết hợp gang đúc, mang lại khả năng tản nhiệt tốt, chịu lực cao và chống ăn mòn hiệu quả. Điều này đặc biệt quan trọng trong các môi trường khắc nghiệt, nơi thiết bị phải hoạt động không ngừng nghỉ. Bề mặt sơn màu xanh công nghiệp không chỉ nâng cao tính thẩm mỹ mà còn bảo vệ thiết bị khỏi tác động của môi trường ẩm, bụi bẩn và hóa chất nhẹ. Núm điều chỉnh tốc độ cơ màu đen được đặt trực tiếp trên bộ UDL, cho phép thay đổi tốc độ quay mượt mà mà không cần ngắt hệ thống, một yếu tố then chốt để duy trì năng suất.

Cấu tạo hộp giảm tốc 2 cấp UDL 0.8kW - WPDS 70

Bộ điều chỉnh tốc độ motor 0.8kW 1Hp được lắp trực tiếp với hộp giảm tốc trục vít WPDS 70, kết hợp thành cụm truyền động 2 cấp. Cấu hình này cung cấp mô-men xoắn cao và tốc độ đầu ra ổn định, thích hợp cho các ứng dụng công nghiệp yêu cầu độ chính xác và bền bỉ.Bộ điều chỉnh tốc độ cơ UDL liên kết trực tiếp với motor điện 0.8kW 1HP. Bánh răng hộp giảm tốc trục vít WPDS 70, chế tạo từ thép tôi luyện, đảm bảo hiệu suất truyền động cao, độ bền và khả năng chịu tải lớn. Núm điều chỉnh tốc độ cơ học giúp thay đổi tốc độ nhanh hoặc chậm một cách chính xác. Ốc thông hơi và nắp dầu hỗ trợ cân bằng áp suất, tản nhiệt và bảo vệ dầu bôi trơn, kéo dài tuổi thọ thiết bị. Trục vào kết nối với motor thông qua bộ UDL, trục ra WPDS 70 tạo mô-men xoắn lớn, vận hành ổn định và êm ái.Các thành phần chính được thiết kế đồng bộ để đảm bảo tối ưu hóa hiệu suất và tuổi thọ. Trục vít được gia công chính xác, kết hợp với bánh răng bằng đồng thau hoặc hợp kim đặc biệt, giảm ma sát và tăng cường hiệu quả truyền lực. Vòng bi chất lượng cao chịu được tải trọng xuyên tâm và hướng trục, duy trì sự ổn định của trục quay. Hộp giảm tốc 2 cấp UDL 0.8kW - WPDS 70 thể hiện sự đầu tư vào kỹ thuật vật liệu và cơ khí chính xác.

Nguyên lý hoạt động và cơ chế điều chỉnh tốc độ

Hộp giảm tốc 2 cấp UDL 0.8kW - WPDS 70 vận hành dựa trên nguyên lý kết hợp giữa bộ điều tốc cơ học và cơ cấu bánh răng trục vít. Motor điện 0.8kW 1HP sẽ cung cấp công suất ban đầu. Tốc độ quay của motor được truyền tới bộ điều tốc UDL.Bộ điều tốc UDL (Universal Disc Type Stepless Speed Variator) hoạt động dựa trên cơ chế ma sát giữa các đĩa côn và đĩa phẳng. Khi núm điều chỉnh tốc độ được xoay, vị trí tương đối giữa các đĩa này thay đổi, làm thay đổi tỷ số truyền và do đó thay đổi tốc độ đầu ra của bộ UDL. Sau khi qua bộ UDL, tốc độ đã được điều chỉnh tiếp tục truyền tới hộp giảm tốc trục vít WPDS 70.Hộp giảm tốc trục vít WPDS 70 thực hiện chức năng giảm tốc lần thứ hai. Trục vít, được gắn trên trục vào, ăn khớp với bánh răng trục vít (bánh răng worm). Cấu trúc này không chỉ giảm tốc độ mà còn tăng mô-men xoắn truyền động đáng kể. Đặc trưng của truyền động trục vít là khả năng tự khóa ở một số tỷ số truyền nhất định, ngăn chặn sự đảo chiều quay ngoài ý muốn, nâng cao tính an toàn trong vận hành. Toàn bộ quá trình diễn ra một cách liên tục và mượt mà, đảm bảo sự ổn định của hệ thống.

Thông số kỹ thuật chính của Hộp giảm tốc 2 cấp UDL 0.8kW - WPDS 70

Việc hiểu rõ các thông số kỹ thuật là cực kỳ quan trọng để lựa chọn và triển khai Hộp giảm tốc 2 cấp UDL 0.8kW - WPDS 70 một cách hiệu quả trong ứng dụng cụ thể. Mỗi chi tiết kỹ thuật đều phản ánh hiệu suất và khả năng làm việc của thiết bị.Motor điện được sử dụng thường là loại 3 pha, công suất 0.8kW (tương đương 1HP). Điện áp hoạt động tiêu chuẩn là 380V, 50Hz, phù hợp với hầu hết các mạng lưới điện công nghiệp. Tốc độ đầu vào định mức của motor thường là 1450 vòng/phút. Bộ điều tốc UDL có khả năng thay đổi tỷ số truyền liên tục.Hộp giảm tốc trục vít WPDS 70 sở hữu tỷ số truyền đa dạng, từ 1/10 đến 1/60, cho phép đạt được tốc độ đầu ra mong muốn. Sự kết hợp hai cấp giảm tốc này mang lại dải tốc độ đầu ra linh hoạt, từ mức thấp nhất khoảng 2 vòng/phút đến cao nhất khoảng 100 vòng/phút. Vật liệu vỏ hộp là hợp kim nhôm và gang đúc, mang lại độ bền cơ học cao và khả năng tản nhiệt vượt trội. Trục ra của WPDS 70 có đường kính tiêu chuẩn, dễ dàng kết nối với các thiết bị khác trong dây chuyền sản xuất.

So sánh Hộp giảm tốc 2 cấp UDL 0.8kW - WPDS 70 với các giải pháp truyền động khác

Trong ngành công nghiệp, việc lựa chọn hệ thống truyền động phù hợp là yếu tố then chốt quyết định hiệu quả và chi phí vận hành. Hộp giảm tốc 2 cấp UDL 0.8kW - WPDS 70 nổi bật với những đặc tính riêng biệt khi đặt cạnh các giải pháp khác.So với việc sử dụng biến tần, hệ thống UDL-WPDS 70 cung cấp khả năng điều chỉnh tốc độ hoàn toàn cơ học. Điều này loại bỏ nhu cầu về các mạch điện tử phức tạp, giảm thiểu nguy cơ hỏng hóc do nhiễu điện từ hoặc biến động điện áp. Chi phí đầu tư ban đầu cho một bộ UDL-WPDS 70 thường thấp hơn một hệ thống biến tần tương đương, đặc biệt đối với các ứng dụng không yêu cầu độ chính xác cao đến mức mili-giây. Tuy nhiên, biến tần có thể cung cấp dải tốc độ rộng hơn và khả năng điều khiển tự động hóa cao hơn.Khi so sánh với hộp giảm tốc 1 cấp thông thường, giải pháp 2 cấp UDL-WPDS 70 vượt trội nhờ khả năng điều chỉnh tốc độ linh hoạt. Hộp giảm tốc 1 cấp chỉ có một tỷ số truyền cố định, giới hạn sự linh hoạt của hệ thống. Ngược lại, bộ UDL cho phép thay đổi tốc độ đầu ra liên tục mà không cần thay đổi bánh răng, điều mà hộp giảm tốc cố định không thể làm được. Điều này giúp tối ưu hóa quy trình sản xuất một cách nhanh chóng.Đối với các ứng dụng yêu cầu mô-men xoắn cao ở tốc độ thấp, Hộp giảm tốc 2 cấp UDL 0.8kW - WPDS 70 mang lại hiệu quả vượt trội so với chỉ sử dụng motor điện trực tiếp. Việc giảm tốc độ qua hai cấp giúp tăng mô-men xoắn, cho phép thiết bị xử lý tải nặng một cách dễ dàng và ổn định hơn. Điều này làm giảm áp lực lên motor, kéo dài tuổi thọ của toàn bộ hệ thống truyền động.

Hướng dẫn lựa chọn và lắp đặt Hộp giảm tốc 2 cấp UDL 0.8kW - WPDS 70

Quá trình lựa chọn và lắp đặt Hộp giảm tốc 2 cấp UDL 0.8kW - WPDS 70 đòi hỏi sự cân nhắc kỹ lưỡng để đảm bảo hiệu suất tối ưu và độ bền lâu dài. Một quyết định đúng đắn ngay từ đầu sẽ tiết kiệm chi phí bảo trì về sau.Đầu tiên, xác định chính xác yêu cầu về tốc độ đầu ra và mô-men xoắn cần thiết cho ứng dụng. Dải tốc độ từ 2 đến 100 vòng/phút của UDL-WPDS 70 phù hợp với nhiều tác vụ. Tuy nhiên, nếu tốc độ đầu ra cần thấp hơn hoặc cao hơn dải này, hoặc mô-men xoắn yêu cầu vượt quá khả năng của 0.8kW, cần xem xét các dòng sản phẩm có công suất hoặc tỷ số truyền khác. Môi trường hoạt động cũng là một yếu tố quan trọng. Nếu thiết bị phải làm việc trong điều kiện bụi bẩn, ẩm ướt hoặc hóa chất, cần kiểm tra cấp độ bảo vệ (IP rating) của hộp giảm tốc.Việc lắp đặt cần tuân thủ nghiêm ngặt các hướng dẫn của nhà sản xuất. Đảm bảo rằng motor điện và hộp giảm tốc được căn chỉnh đồng tâm một cách chính xác. Sự lệch tâm có thể gây ra rung động, tăng ma sát, làm giảm hiệu suất và nhanh chóng gây hỏng hóc vòng bi hoặc trục. Sử dụng khớp nối mềm để hấp thụ các sai lệch nhỏ và giảm sốc trong quá trình vận hành. Hộp giảm tốc cần được cố định chắc chắn trên một bệ đỡ vững chãi, tránh mọi sự dịch chuyển trong quá trình làm việc.Mức dầu bôi trơn phải được kiểm tra và duy trì ở mức khuyến nghị. Sử dụng loại dầu chuyên dụng được chỉ định bởi nhà sản xuất để đảm bảo hiệu quả bôi trơn tối ưu và khả năng tản nhiệt. Ốc thông hơi cần được lắp đúng cách để cân bằng áp suất bên trong hộp giảm tốc, tránh tình trạng rò rỉ dầu hoặc hư hỏng phớt chắn dầu. Sau khi lắp đặt, nên chạy thử thiết bị ở tải nhẹ trước khi đưa vào vận hành chính thức để kiểm tra độ êm ái, nhiệt độ và các thông số hoạt động khác.

Bảo trì và tuổi thọ vận hành

Để duy trì hiệu suất cao và kéo dài tuổi thọ của Hộp giảm tốc 2 cấp UDL 0.8kW - WPDS 70, một chế độ bảo trì định kỳ là không thể thiếu. Việc tuân thủ các quy trình bảo dưỡng sẽ giúp phát hiện sớm các vấn đề tiềm ẩn và ngăn ngừa hỏng hóc lớn.Việc thay dầu bôi trơn định kỳ là yếu tố quan trọng nhất. Dầu bôi trơn không chỉ giảm ma sát mà còn hỗ trợ tản nhiệt. Theo kinh nghiệm thực tế tại Giamtoctainang.com, đối với các hệ thống hoạt động liên tục 8-10 giờ mỗi ngày, việc thay dầu lần đầu sau khoảng 200-300 giờ hoạt động là cần thiết. Sau đó, chu kỳ thay dầu có thể kéo dài hơn, khoảng 1000-2000 giờ hoặc 6-12 tháng, tùy thuộc vào cường độ làm việc và điều kiện môi trường. Sử dụng đúng loại dầu khuyến nghị của nhà sản xuất là bắt buộc.Kiểm tra định kỳ các mối nối cơ khí và bu lông để đảm bảo chúng luôn được siết chặt. Rung động hoặc tiếng ồn bất thường có thể là dấu hiệu của các vấn đề như lỏng bu lông, mòn vòng bi hoặc bánh răng. Kiểm tra nhiệt độ hoạt động của hộp giảm tốc bằng cách chạm tay hoặc sử dụng thiết bị đo hồng ngoại. Nhiệt độ quá cao có thể cho thấy tình trạng thiếu dầu, quá tải hoặc ma sát bất thường.Vệ sinh bề mặt hộp giảm tốc cũng góp phần quan trọng vào khả năng tản nhiệt. Bụi bẩn và cặn bám có thể tạo thành một lớp cách nhiệt, làm tăng nhiệt độ bên trong và ảnh hưởng đến tuổi thọ của dầu và các bộ phận. Việc thực hiện bảo trì phòng ngừa này không chỉ giảm thiểu thời gian chết của máy móc mà còn tối ưu hóa chi phí vận hành trong dài hạn.

Ứng dụng hộp giảm tốc 2 cấp UDL 0.8kW - WPDS 70

Nhờ khả năng điều chỉnh tốc độ linh hoạt cùng mô-men xoắn truyền động mạnh mẽ, hộp giảm tốc 2 cấp UDL 0.8kW - WPDS 70 được sử dụng phổ biến trong nhiều lĩnh vực công nghiệp khác nhau. Thiết bị này chứng tỏ giá trị qua hiệu quả vận hành và độ tin cậy.Thiết bị thường được tích hợp trong các hệ thống băng tải, băng chuyền và dây chuyền vận chuyển tự động. Khả năng điều chỉnh tốc độ cho phép băng tải vận chuyển vật liệu với tốc độ phù hợp cho từng giai đoạn sản xuất, từ chậm rãi khi phân loại đến nhanh hơn khi di chuyển sản phẩm đã hoàn thành. Trong ngành thực phẩm, hóa chất, sản phẩm được ứng dụng cho máy khuấy, máy trộn. Việc kiểm soát tốc độ khuấy chính xác giúp đạt được độ đồng nhất mong muốn, tối ưu hóa quá trình phản ứng hoặc trộn lẫn.Trong ngành dệt, in ấn và gia công cơ khí, thiết bị được lắp cho máy cắt, máy uốn, máy dệt, máy in. Khả năng điều chỉnh tốc độ mượt mà đảm bảo chất lượng sản phẩm in ấn, độ chính xác của các đường cắt hoặc tốc độ dệt vải. Trong hệ thống máy cắt kính cường lực, độ chính xác của tốc độ cắt ảnh hưởng trực tiếp đến chất lượng cạnh kính.

Ưu điểm nổi bật Hộp giảm tốc 2 cấp UDL 0.8kW - WPDS 70

Hộp giảm tốc trục vít 2 cấp, hay Hộp giảm tốc 2 cấp UDL 0.8kW - WPDS 70, là thiết bị được tin dùng phổ biến chính nhờ vào những ưu điểm nổi bật sau. Những đặc tính này mang lại lợi thế cạnh tranh đáng kể trong môi trường sản xuất công nghiệp.Khả năng điều chỉnh tốc độ linh hoạt trong phạm vi rộng, đáp ứng hiệu quả nhu cầu vận hành của nhiều loại máy móc khác nhau. Người vận hành có thể dễ dàng điều chỉnh tốc độ đầu ra từ 2 đến 100 vòng/phút, phù hợp với từng giai đoạn hoặc yêu cầu cụ thể của quy trình. Thiết bị vận hành êm ái, độ ồn thấp, giúp hạn chế rung lắc và duy trì sự ổn định cho toàn bộ hệ thống. Điều này góp phần cải thiện môi trường làm việc và giảm hao mòn cơ khí.Với kết cấu bền chắc, khả năng tản nhiệt nhanh và chịu tải tốt, hộp giảm tốc UDL-WPDS 70 có tuổi thọ cao và ít yêu cầu bảo trì. Vỏ hợp kim nhôm và gang đúc được tối ưu hóa cho việc thoát nhiệt, giúp thiết bị duy trì nhiệt độ hoạt động ổn định ngay cả trong điều kiện làm việc liên tục. Thiết kế nhỏ gọn, dễ lắp đặt, tương thích với nhiều loại động cơ điện và thiết bị công nghiệp. Điều này giúp tối ưu hóa không gian và giảm thiểu phức tạp trong quá trình tích hợp.Sản phẩm còn tiết kiệm năng lượng, nâng cao hiệu suất truyền động và giảm hao mòn các chi tiết cơ khí. Khả năng điều chỉnh tốc độ mà không làm giảm công suất động cơ là một lợi thế lớn, cho phép duy trì hiệu quả làm việc ngay cả ở các tốc độ thấp. Một ví dụ điển hình là trong dự án nâng cấp hệ thống trộn hóa chất cho một khách hàng của Giamtoctainang.com. Chúng tôi đã thay thế một bộ truyền động biến tần cũ bằng Hộp giảm tốc 2 cấp UDL 0.8kW - WPDS 70. Kết quả là, mặc dù chi phí đầu tư ban đầu thấp hơn, hệ thống vẫn duy trì được độ chính xác tốc độ cần thiết cho quá trình trộn, đồng thời giảm đáng kể chi phí điện năng và giảm thiểu các lỗi kỹ thuật phát sinh từ mạch điện tử. Sự ổn định và hiệu quả này đã được chứng minh qua dữ liệu sản xuất thực tế.

Các yếu tố ảnh hưởng đến hiệu suất của Hộp giảm tốc UDL-WPDS 70

Hiệu suất tổng thể của Hộp giảm tốc 2 cấp UDL 0.8kW - WPDS 70 không chỉ phụ thuộc vào thiết kế mà còn chịu tác động bởi nhiều yếu tố vận hành. Việc kiểm soát các yếu tố này là then chốt để khai thác tối đa tiềm năng của thiết bị.Tải trọng hoạt động là một trong những yếu tố chính. Việc vận hành hộp giảm tốc vượt quá tải trọng định mức sẽ gây ra hiện tượng quá nhiệt, tăng mài mòn các bộ phận và làm giảm đáng kể tuổi thọ. Ngược lại, vận hành ở tải trọng quá thấp cũng có thể không tối ưu về mặt năng lượng. Điều kiện môi trường như nhiệt độ xung quanh, độ ẩm và sự hiện diện của bụi bẩn hay hóa chất ăn mòn cũng ảnh hưởng trực tiếp đến vật liệu và dầu bôi trơn. Trong môi trường khắc nghiệt, cần có biện pháp bảo vệ bổ sung như vỏ bọc chống bụi hoặc hệ thống làm mát.Chất lượng dầu bôi trơn và lịch trình bảo trì cũng là các yếu tố quyết định. Dầu bôi trơn không phù hợp hoặc bị suy giảm chất lượng do sử dụng lâu dài sẽ mất đi khả năng giảm ma sát và tản nhiệt hiệu quả, dẫn đến tăng nhiệt độ và mài mòn nhanh chóng. Việc bỏ qua các bước bảo trì định kỳ, như kiểm tra mức dầu hoặc siết chặt các mối nối, có thể dẫn đến các hỏng hóc nghiêm trọng không mong muốn.Cuối cùng, chất lượng lắp đặt ban đầu có ảnh hưởng lâu dài đến hiệu suất. Sai lệch trong căn chỉnh trục giữa motor và hộp giảm tốc sẽ tạo ra ứng suất không cần thiết trên các vòng bi và trục, gây rung động và tiếng ồn lớn. Một quy trình lắp đặt chuyên nghiệp và chính xác là nền tảng cho sự vận hành ổn định và bền bỉ của Hộp giảm tốc 2 cấp UDL 0.8kW - WPDS 70.

Chính sách bảo hành, giao hàng và cam kết tại Giamtoctainang.com

Khách hàng khi mua hộp giảm tốc tại Giamtoctainang.com sẽ nhận được những quyền lợi sau:

Bảo hành đến 24 tháng

Mọi sản phẩm hộp giảm tốc (hộp số giảm tốc) từ Giamtoctainang.com đều được hỗ trợ bảo hành chính hãng lên tới 24 tháng. Chúng tôi cam kết mang đến sự an tâm tuyệt đối cho khách hàng với chính sách hậu mãi minh bạch và quy trình xử lý nhanh gọn.

Giao hàng toàn quốc

Dịch vụ giao hàng của chúng tôi phủ sóng khắp 63 tỉnh thành cả nước. Bất kể vị trí địa lý, sản phẩm sẽ được chuyển đến tận tay khách hàng một cách nhanh chóng và an toàn tuyệt đối.

Sản phẩm đạt chuẩn chất lượng Châu Âu với công nghệ Đức

Các loại hộp giảm tốc của Giamtoctainang.com được chế tạo dựa trên công nghệ Đức hiện đại, tuân thủ các tiêu chuẩn chất lượng Châu Âu nghiêm ngặt. Điều này đảm bảo hiệu suất hoạt động ổn định và tuổi thọ sản phẩm lâu dài.

Giá cả cạnh tranh, chiết khấu tốt cho đại lý và khách hàng số lượng lớn

Chúng tôi cung cấp mức giá cạnh tranh cùng nhiều chương trình ưu đãi đặc biệt cho khách hàng mua số lượng lớn và các đại lý. Mua hàng với số lượng càng lớn, quý khách càng nhận được chiết khấu hấp dẫn, giúp tối đa hóa lợi nhuận.

Đầy đủ giấy tờ chứng nhận: CO, CQ,...

Tất cả sản phẩm đều đi kèm với đầy đủ chứng nhận nguồn gốc xuất xứ (CO) và chứng nhận chất lượng (CQ). Những giấy tờ này là minh chứng rõ ràng về chất lượng, giúp khách hàng hoàn toàn tin tưởng khi sử dụng trong các dự án hay công trình có yêu cầu kỹ thuật cao.
