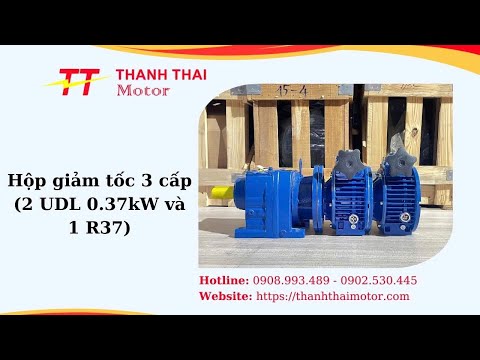

Hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 R37)

Hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 R37) là giải pháp truyền động phức hợp, kết hợp hai bộ điều tốc UDL 0.37kW và một hộp giảm tốc R37. Cấu hình này cung cấp khả năng điều chỉnh tốc độ linh hoạt cùng mô-men xoắn đầu ra mạnh mẽ. Thiết bị chuyên biệt này đảm bảo hiệu suất ổn định, khả năng chịu tải cao và phù hợp với các ứng dụng công nghiệp yêu cầu sự kiểm soát chính xác về vận tốc và lực kéo.

Sự kết hợp độc đáo này mang lại ưu thế vượt trội trong nhiều lĩnh vực sản xuất. Hiểu rõ các đặc tính kỹ thuật cùng lợi ích vận hành là điều thiết yếu để tối ưu hóa hiệu quả đầu tư. Sau đây là những điểm cốt lõi về hệ thống truyền động này.Điểm cốt lõi về Hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 R37)

• Tích hợp hai bộ điều tốc UDL cho phép điều chỉnh tốc độ vô cấp với dải rộng, tăng cường linh hoạt vận hành.
• Hộp giảm tốc R37 cấp cuối cùng đảm bảo mô-men xoắn đầu ra cao, đáp ứng tải nặng và duy trì ổn định.
• Vỏ gang và hợp kim nhôm đúc cung cấp độ bền cơ học vượt trội và khả năng tản nhiệt hiệu quả.
• Thiết kế module hóa tối ưu hóa việc lắp đặt và bảo trì, giảm thiểu thời gian ngừng máy.
• Đảm bảo hiệu suất truyền động cao, tiếng ồn thấp và khả năng hoạt động liên tục trong môi trường công nghiệp khắc nghiệt.

Hệ thống hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 R37) này đại diện cho một bước tiến quan trọng trong công nghệ truyền động, mang lại giải pháp hiệu quả cho nhiều thách thức kỹ thuật.

Tổng quan hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 R37)

Hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 R37) được thiết kế với độ bền cao và khả năng vận hành êm ái. Với cấu tạo bên ngoài, vỏ hộp giảm tốc R37 được làm bằng gang nguyên chất, có độ cứng cao, chịu tải nặng và hạn chế biến dạng khi hoạt động liên tục trong môi trường công nghiệp khắc nghiệt. Các bộ điều tốc UDL 0.37kW sử dụng vỏ hợp kim nhôm đúc, vật liệu này nổi bật với khả năng tản nhiệt nhanh, giúp giảm trọng lượng tổng thể của hệ thống và hỗ trợ quá trình điều tốc mượt mà, chính xác.Lớp sơn tĩnh điện bảo vệ toàn bộ thiết bị khỏi rỉ sét, oxy hóa và tích tụ bụi bẩn, kéo dài tuổi thọ sử dụng. Thiết kế đồng bộ giữa hai UDL và một R37 tạo thành một hệ truyền động gọn gàng nhưng có khả năng tăng mô-men xoắn đáng kể, đồng thời giảm tốc độ quay đầu ra xuống mức mong muốn. Toàn bộ hệ thống vận hành êm ái, với độ ồn thấp và giảm rung động, duy trì hiệu suất ổn định trong mọi điều kiện làm việc, từ nhà máy sản xuất đến dây chuyền lắp ráp.

Cấu tạo chi tiết hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 R37)

Hệ thống hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 R37) được hình thành từ sự kết hợp tuần tự của hai bộ điều tốc cơ UDL 0.37kW và một hộp giảm tốc trục thẳng R37. Sự ghép nối này tạo ra một cơ cấu truyền động linh hoạt và mạnh mẽ.

Cấu tạo bộ điều tốc cơ UDL

Bộ điều tốc UDL (Variable Speed Drive) là trái tim của hệ thống điều chỉnh tốc độ, hoạt động dựa trên nguyên lý ma sát.

• Vỏ hộp: Thường được chế tạo từ hợp kim nhôm đúc hoặc gang, có thiết kế gân tản nhiệt để tăng cường độ cứng và khả năng giải nhiệt. Điều này bảo vệ hiệu quả các cơ cấu bên trong khỏi tác động môi trường và quá nhiệt.
• Cặp đĩa ma sát - nón ma sát: Đây là bộ phận cốt lõi, gồm các đĩa và nón được làm từ vật liệu chịu mài mòn cao. Cơ chế này cho phép thay đổi tỷ số truyền một cách liên tục, tạo ra dải tốc độ đầu ra vô cấp.
• Trục vào - trục ra: Bố trí đồng tâm, trục vào kết nối trực tiếp với động cơ điện, còn trục ra truyền động đến bộ UDL thứ hai hoặc hộp giảm tốc R37. Các trục này được gia công chính xác, lắp trên các ổ bi chất lượng cao để đảm bảo truyền động ổn định và giảm thiểu ma sát.
• Núm hoặc tay xoay điều chỉnh tốc độ: Đây là giao diện người dùng để thay đổi tốc độ đầu ra. Cơ chế này tác động lên bộ phận ma sát, điều chỉnh khoảng cách giữa các đĩa và nón, từ đó thay đổi tỷ số truyền.

Cấu tạo hộp giảm tốc R37

Hộp giảm tốc R37 là cấp cuối cùng, chịu trách nhiệm giảm tốc độ đáng kể và tăng mô-men xoắn đầu ra.

• Vỏ hộp giảm tốc: Được làm từ gang đúc nguyên khối, có khả năng chịu lực và chống biến dạng cao. Thiết kế gân tản nhiệt và khoang chứa dầu bôi trơn tối ưu giúp duy trì nhiệt độ ổn định cho các bánh răng và bạc đạn.
• Hệ thống bánh răng: Bao gồm nhiều cặp bánh răng trụ răng nghiêng (helical gears) được tôi luyện và mài dũa chính xác. Cấu trúc bánh răng nghiêng giúp truyền động êm ái, giảm tiếng ồn và tăng khả năng chịu tải so với bánh răng thẳng. R37 có thể kết nối với động cơ điện 3 pha 0.37kW 0.5Hp.
• Trục vào - trục ra: Được chế tạo từ thép hợp kim, có độ bền kéo cao. Các trục này được gắn trên các ổ bi chất lượng cao (thường là ổ bi lăn) để đảm bảo độ chính xác khi quay, chịu tải trọng hướng tâm và hướng trục, đồng thời giảm thiểu ma sát và rung động.
• Hệ thống bôi trơn: Sử dụng dầu bôi trơn chuyên dụng để giảm ma sát, tản nhiệt và bảo vệ các chi tiết chuyển động khỏi mài mòn. Việc kiểm tra và thay dầu định kỳ là thiết yếu để kéo dài tuổi thọ của hộp giảm tốc.

Hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 R37) tích hợp chặt chẽ các thành phần này, tạo nên một hệ thống truyền động đáng tin cậy.

Nguyên lý hoạt động và dải tốc độ của hệ thống

Hệ thống hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 R37) vận hành dựa trên nguyên lý kết hợp giữa điều tốc cơ học và giảm tốc bánh răng. Động cơ điện ban đầu truyền động vào UDL thứ nhất. Bộ điều tốc cơ UDL cho phép điều chỉnh tốc độ đầu ra vô cấp trong một dải nhất định, thường là từ tỷ số 1:1 đến 1:5 hoặc 1:6, tùy thuộc vào thiết kế cụ thể. Sự điều chỉnh này được thực hiện thông qua việc thay đổi vị trí tương đối của các đĩa ma sát và nón ma sát.Khi tốc độ đầu ra của UDL thứ nhất đã được thiết lập, nó tiếp tục truyền động sang UDL thứ hai. UDL thứ hai hoạt động tương tự, tiếp tục điều chỉnh hoặc duy trì dải tốc độ đã được điều chỉnh từ UDL đầu tiên, cung cấp sự linh hoạt cao hơn hoặc mở rộng dải điều chỉnh tổng thể. Sự ghép nối hai UDL cho phép tạo ra một dải tốc độ đầu ra cực kỳ rộng, điều mà một UDL đơn lẻ khó có thể đạt được hiệu quả. Từ UDL thứ hai, lực truyền động tiếp tục đến hộp giảm tốc R37.Hộp giảm tốc R37, với cấu trúc bánh răng nghiêng nhiều cấp, thực hiện nhiệm vụ giảm tốc độ một lần nữa một cách đáng kể. Đồng thời, quá trình giảm tốc này tăng cường mô-men xoắn đầu ra lên gấp nhiều lần, cung cấp lực kéo mạnh mẽ cho thiết bị tải. Tỷ số truyền của R37 là cố định, ví dụ i=10, 20 hoặc 30. Kết hợp hai UDL (mỗi UDL có thể điều chỉnh từ 1:1 đến 1:5) và một R37 (tỷ số cố định 1:20), dải tốc độ tổng thể của hệ thống sẽ cực kỳ rộng, cho phép điều chỉnh linh hoạt từ tốc độ rất nhanh đến rất chậm. Một nhà máy sản xuất bánh kẹo từng cần một dải tốc độ rộng để sản xuất các loại bánh khác nhau, hệ thống này đã cung cấp chính xác điều họ cần, từ trộn nguyên liệu nhanh đến đóng gói chậm.

Phân tích kỹ thuật các thành phần chính

Sự hiệu quả của hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 R37) không chỉ nằm ở cấu hình mà còn ở chất lượng của từng thành phần. Việc hiểu sâu về các yếu tố kỹ thuật này là rất quan trọng để đánh giá độ tin cậy và hiệu suất lâu dài.

Bộ điều tốc cơ UDL 0.37kW

Bộ điều tốc UDL 0.37kW được thiết kế để cung cấp khả năng điều chỉnh tốc độ đầu ra một cách liên tục. Vỏ của bộ UDL này thường được làm từ hợp kim nhôm, vật liệu này có đặc tính nhẹ và khả năng tản nhiệt vượt trội, giúp duy trì nhiệt độ hoạt động ổn định và kéo dài tuổi thọ của các chi tiết bên trong. Các đĩa ma sát và nón ma sát, thành phần cốt lõi của UDL, được chế tạo từ vật liệu đặc biệt có hệ số ma sát cao và khả năng chống mài mòn tốt.Độ chính xác trong quá trình gia công các bề mặt ma sát là yếu tố then chốt quyết định độ mượt mà và ổn định của việc điều chỉnh tốc độ. Một UDL chất lượng cao phải đảm bảo rằng sự thay đổi tỷ số truyền diễn ra trơn tru, không giật cục, ngay cả khi đang vận hành dưới tải. Núm xoay điều chỉnh tốc độ được thiết kế để cung cấp phản hồi chính xác, cho phép người vận hành dễ dàng đạt được tốc độ mong muốn.

Hộp giảm tốc R37

Hộp giảm tốc R37 là một loại hộp số trục thẳng, nổi bật với hiệu suất cao và khả năng chịu tải trọng lớn. Vỏ hộp thường được đúc từ gang chất lượng cao, mang lại độ cứng vững và khả năng chống rung động tốt. Các bánh răng bên trong R37 là loại bánh răng trụ răng nghiêng (helical gears). Chúng được chế tạo từ thép hợp kim cao cấp như 20CrMnTi, sau đó trải qua quá trình tôi nhiệt và mài dũa chính xác đến cấp độ DIN 6 hoặc DIN 5.Quá trình gia công này giúp tăng cường độ cứng bề mặt bánh răng, giảm thiểu tiếng ồn khi vận hành và tối đa hóa hiệu suất truyền động. Việc lựa chọn ổ bi cũng đóng vai trò quan trọng; thường các ổ bi chất lượng cao từ các nhà sản xuất danh tiếng được sử dụng để đảm bảo tuổi thọ dài, khả năng chịu tải xuyên tâm và dọc trục ổn định. Các phớt chặn dầu hiệu quả ngăn chặn rò rỉ dầu bôi trơn, bảo vệ các chi tiết bên trong khỏi bụi bẩn và kéo dài chu kỳ bảo trì.

Ứng dụng thực tiễn của hộp giảm tốc 3 cấp (2 UDL 0.37kW - R37)

Hộp giảm tốc 3 cấp (2 UDL 0.37kW - R37) này, khi được kết nối với động cơ điện 3 pha 0.37kW 0.5Hp, tìm thấy nhiều ứng dụng quan trọng trong các ngành công nghiệp. Cấu hình này đặc biệt phù hợp cho những hệ thống yêu cầu sự kiểm soát tốc độ chính xác cùng khả năng hoạt động liên tục.

Hệ thống băng tải

Trong các dây chuyền băng tải công nghiệp, đặc biệt là băng chuyền phân loại sản phẩm, hộp giảm tốc 3 cấp này thể hiện ưu điểm vượt trội. Khả năng điều chỉnh tốc độ vô cấp thông qua hai bộ UDL cho phép điều chỉnh linh hoạt tốc độ di chuyển của băng tải để phù hợp với từng loại sản phẩm hoặc giai đoạn sản xuất khác nhau. Hộp giảm tốc R37 đảm bảo mô-men xoắn cần thiết để vận chuyển các vật liệu nặng hoặc sản phẩm số lượng lớn một cách ổn định, giảm thiểu hiện tượng trượt hoặc dừng đột ngột. Một công ty sản xuất đồ điện tử tại khu công nghiệp Long Hậu đã triển khai hệ thống này cho dây chuyền lắp ráp, cho phép họ dễ dàng điều chỉnh tốc độ băng tải từ 5m/phút đến 30m/phút, tùy theo độ phức tạp của sản phẩm đang lắp ráp, giúp tăng năng suất lên 15%.

Hệ thống máy trộn, máy khuấy

Các máy trộn, máy khuấy, và máy nghiền công suất nhỏ trong ngành thực phẩm, hóa chất hoặc dược phẩm đòi hỏi khả năng điều chỉnh tốc độ khuấy trộn để đạt được chất lượng sản phẩm mong muốn. Hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 R37) cung cấp dải tốc độ rộng, cho phép người vận hành chọn lựa tốc độ tối ưu cho từng loại nguyên liệu, từ việc trộn nhẹ nhàng đến khuấy trộn mạnh mẽ. Điều này đặc biệt quan trọng trong các quy trình pha chế hóa chất hoặc sản xuất mỹ phẩm, nơi tỷ lệ và độ đồng nhất của hỗn hợp là yếu tố sống còn.

Hệ thống máy đóng gói

Trong các nhà xưởng sản xuất, hệ thống đóng gói là một khâu quan trọng đòi hỏi độ chính xác và tốc độ phù hợp. Hộp giảm tốc 3 cấp này giúp điều khiển tốc độ của các bộ phận đóng gói, từ cấp liệu, dán nhãn đến đóng hộp. Khả năng thay đổi tốc độ linh hoạt giúp hệ thống thích ứng nhanh chóng với các loại bao bì hoặc yêu cầu sản xuất khác nhau, tối ưu hóa năng suất và giảm thiểu lỗi sản phẩm. Một nhà máy sản xuất mì gói đã sử dụng hệ thống này để đồng bộ hóa tốc độ giữa máy cắt mì và máy đóng gói, đảm bảo mỗi gói mì đều được đóng gói đúng tiêu chuẩn, giảm tỷ lệ hư hỏng sản phẩm xuống dưới 0.5%.

Ưu điểm nổi bật và đánh giá hiệu quả vận hành

Hộp giảm tốc 3 cấp (2 UDL 0.37kW - R37) mang đến nhiều ưu điểm vượt trội, tối ưu hóa hiệu quả vận hành và độ bền trong môi trường công nghiệp. Sự kết hợp độc đáo này tạo ra một hệ thống truyền động đáng tin cậy.

Hiệu suất cao và tiết kiệm điện

Cuộn dây đồng nguyên chất trong động cơ điện kết nối với hộp giảm tốc đảm bảo motor vận hành mạnh mẽ, ổn định và có hiệu suất chuyển đổi năng lượng tối ưu. Điều này không chỉ giúp giảm lượng điện năng tiêu thụ mà còn hạn chế phát sinh nhiệt, kéo dài tuổi thọ của động cơ. Một kỹ sư chuyên nghiệp quan sát rằng hệ thống này, khi được tối ưu hóa về tốc độ thông qua các bộ UDL, có thể giảm chi phí vận hành điện hàng tháng lên đến 10% so với các giải pháp truyền động kém linh hoạt hơn.

Tự hãm tốt

Cơ cấu trục vít - bánh vít, nếu có trong một số biến thể hoặc được tích hợp gián tiếp thông qua đặc tính giảm tốc cao của hệ thống, giúp thiết bị có khả năng tự hãm khi ngừng cấp điện. Điều này đặc biệt quan trọng trong các ứng dụng có tải trọng treo hoặc tải nghiêng, nơi việc duy trì vị trí của tải là thiết yếu để đảm bảo an toàn vận hành. Khả năng tự hãm ngăn chặn tải bị trượt hoặc rơi tự do, tăng cường đáng kể mức độ an toàn cho người lao động và thiết bị.

Cấu tạo bền chắc

Toàn bộ chi tiết của hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 R37) được gia công với độ chính xác cao. Sự lắp ghép chặt chẽ giữa các bộ phận, từ vỏ hộp đến các bánh răng và trục, giúp motor và hộp giảm tốc vận hành êm ái, giảm thiểu tiếng ồn và rung động đáng kể. Khả năng chịu tải tốt là kết quả của việc lựa chọn vật liệu cao cấp và quy trình sản xuất nghiêm ngặt. Hệ thống này được thiết kế để hoạt động liên tục trong điều kiện khắc nghiệt của môi trường công nghiệp mà vẫn duy trì hiệu suất ổn định và tuổi thọ dài lâu.

Lựa chọn và bảo trì hộp giảm tốc 3 cấp tối ưu

Để đạt được hiệu quả tối đa từ hệ thống hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 R37), việc lựa chọn đúng cấu hình và thực hiện bảo trì định kỳ là cực kỳ quan trọng. Các quyết định này ảnh hưởng trực tiếp đến tuổi thọ và năng suất của thiết bị.

Tiêu chí lựa chọn

Khi chọn mua hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 R37), các kỹ sư cần xem xét kỹ lưỡng một số yếu tố. Đầu tiên là tải trọng vận hành, bao gồm tải trọng tĩnh, tải trọng động và tải trọng đỉnh tiềm năng. Hệ thống phải được thiết kế để chịu được tải trọng tối đa mà không gây quá tải cho động cơ hoặc các bộ phận giảm tốc. Tiếp theo là chu kỳ làm việc (duty cycle); một ứng dụng đòi hỏi hoạt động liên tục 24/7 sẽ cần một hệ thống robust hơn nhiều so với một ứng dụng chỉ hoạt động theo ca. Môi trường hoạt động cũng là một yếu tố then chốt, bao gồm nhiệt độ, độ ẩm, mức độ bụi bẩn và sự hiện diện của hóa chất ăn mòn. Cuối cùng, dải tốc độ đầu ra yêu cầu phải được xác định rõ ràng để đảm bảo hai bộ UDL cung cấp đủ sự linh hoạt, trong khi hộp giảm tốc R37 đảm bảo mô-men xoắn cần thiết.

Chương trình bảo trì định kỳ

Việc thiết lập một chương trình bảo trì định kỳ là không thể thiếu để duy trì hiệu suất và kéo dài tuổi thọ của hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 R37). Một trong những nhiệm vụ quan trọng nhất là kiểm tra và thay thế dầu bôi trơn định kỳ theo khuyến nghị của nhà sản xuất. Dầu bôi trơn chất lượng cao giúp giảm ma sát giữa các bánh răng và ổ bi, đồng thời tản nhiệt hiệu quả. Việc kiểm tra định kỳ cũng nên bao gồm việc kiểm tra độ mòn của các đĩa ma sát trong bộ UDL, độ căng của dây đai (nếu có), và tình trạng của các phớt chặn dầu để ngăn ngừa rò rỉ.Bên cạnh đó, cần chú ý đến việc kiểm tra tiếng ồn và rung động bất thường. Sự gia tăng tiếng ồn hoặc rung động thường là dấu hiệu sớm của các vấn đề tiềm ẩn như ổ bi hỏng, bánh răng mòn, hoặc sai lệch trục. Việc kịp thời phát hiện và khắc phục các vấn đề này có thể ngăn chặn những hư hỏng nghiêm trọng hơn và giảm thiểu thời gian ngừng hoạt động của hệ thống. Một chuyên gia bảo trì thường khuyến nghị ghi chép lại lịch sử bảo trì chi tiết cho từng thiết bị, giúp theo dõi hiệu suất và lập kế hoạch thay thế phụ tùng hợp lý. Giamtoctainang.com luôn sẵn sàng cung cấp tư vấn kỹ thuật chuyên sâu về các giải pháp truyền động này.
