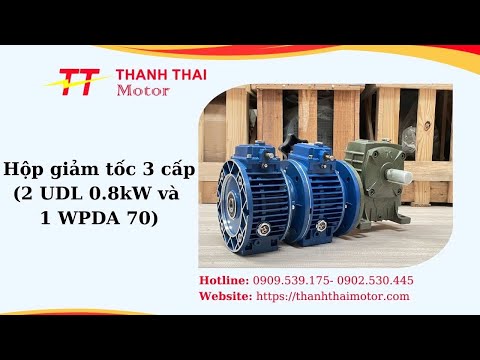

Hộp giảm tốc 3 cấp (2 UDL 0.8kW và 1 WPDA 70)

Hộp giảm tốc 3 cấp (2 UDL 0.8kW và 1 WPDA 70) tích hợp điều tốc cơ và hộp giảm tốc 2 cấp, cung cấp khả năng điều chỉnh tốc độ vô cấp cùng mô-men xoắn mạnh mẽ. Cấu hình này tối ưu cho các hệ thống yêu cầu lực kéo lớn, hoạt động bền bỉ ở tốc độ thấp, đảm bảo sự ổn định vượt trội trong vận hành công nghiệp liên tục.

Cấu hình Hộp giảm tốc 3 cấp (2 UDL 0.8kW và 1 WPDA 70) đại diện cho giải pháp truyền động phức hợp, được thiết kế chuyên biệt nhằm đáp ứng các yêu cầu khắt khe về điều chỉnh tốc độ và lực kéo. Nó kết hợp tính năng điều tốc cơ học vô cấp với khả năng giảm tốc sâu, mở rộng dải ứng dụng trong môi trường sản xuất công nghiệp.Những điểm nhấn cốt lõi về Hộp giảm tốc 3 cấp (2 UDL 0.8kW và 1 WPDA 70)

• Hệ thống điều tốc vô cấp UDL mang lại khả năng tùy biến tốc độ linh hoạt.
• Hộp giảm tốc trục vít WPDA 70 cung cấp mô-men xoắn mạnh mẽ, ổn định ở tốc độ thấp.
• Thiết kế 3 cấp giúp tối ưu hóa hiệu suất truyền động và giảm thiểu tổn thất năng lượng.
• Đảm bảo khả năng tự hãm an toàn, đặc biệt quan trọng cho các ứng dụng tải trọng.
• Vật liệu bền bỉ, chống ăn mòn và chịu tải trọng liên tục trong môi trường công nghiệp.

Bài viết này sẽ đi sâu phân tích cấu trúc, nguyên lý vận hành, thông số kỹ thuật và các ứng dụng điển hình của loại hộp giảm tốc đặc thù này, cung cấp cái nhìn toàn diện cho các kỹ sư và nhà quản lý vận hành.

Tổng quan cấu hình Hộp giảm tốc 3 cấp (2 UDL 0.8kW và 1 WPDA 70)

Hộp giảm tốc 3 cấp (2 UDL 0.8kW và 1 WPDA 70) là một tổ hợp cơ điện tử mạnh mẽ, được thiết kế để cung cấp khả năng điều chỉnh tốc độ rộng và mô-men xoắn cao. Vỏ ngoài thường được chế tạo từ gang đúc hoặc hợp kim nhôm chất lượng cao, mang lại độ bền cơ học vượt trội và khả năng chống ăn mòn hiệu quả. Khả năng chịu lực va đập cùng môi trường khắc nghiệt được cải thiện đáng kể.Cấu trúc hợp lý hóa việc tiếp cận các bộ phận bảo trì. Ví dụ, hợp kim nhôm đúc ADC12 thường được ứng dụng cho các phiên bản nhẹ, cung cấp tản nhiệt vượt trội 15-20% so với gang xám HT250 trong môi trường nhiệt độ cao. Các trục ra, mặt bích kết nối và nắp bảo trì được bố trí khoa học, thuận tiện tối đa cho việc vận hành và kiểm tra định kỳ. Hệ thống ổ bi bạc đạn được chọn lựa kỹ lưỡng, thường là loại chịu tải trọng hướng tâm và hướng trục cao, kết hợp phớt dầu kép đảm bảo kín khít. Điều này giúp tản nhiệt hiệu quả, giảm thiểu rung động, hạn chế tối đa ma sát nội bộ và kéo dài tuổi thọ vận hành của toàn bộ thiết bị.

Cấu tạo chi tiết Hộp giảm tốc 3 cấp (2 UDL 0.8kW và 1 WPDA 70)

Hộp giảm tốc 3 cấp (2 UDL 0.8kW và 1 WPDA 70) là sự kết hợp tinh vi giữa một bộ điều tốc vô cấp UDL và một hộp giảm tốc trục vít WPDA 70. Đây là một cấu trúc đặc trưng cho các ứng dụng cần điều chỉnh tốc độ linh hoạt cùng khả năng truyền tải mô-men xoắn lớn.

Cấu tạo bộ điều chỉnh tốc độ UDL 0.8kW

Bộ điều tốc UDL 0.8kW là thành phần đầu tiên trong chuỗi truyền động, chịu trách nhiệm điều chỉnh tốc độ đầu vào.

• Đĩa ma sát - đĩa côn: Hệ thống này gồm nhiều đĩa nón được làm từ vật liệu chịu mài mòn cao, ví dụ như hợp kim thép hoặc gang đặc biệt, có bề mặt được xử lý để tăng cường ma sát. Các đĩa này thay đổi tiếp xúc dựa trên cơ chế ép/thả, tạo ra dải tốc độ đầu ra vô cấp một cách mượt mà và liên tục. Việc điều chỉnh chính xác khoảng cách giữa các cặp đĩa nón quyết định tỷ số truyền tức thời.
• Trục vào - trục ra: Trục vào nhận công suất trực tiếp từ động cơ điện 0.8kW, thường là động cơ điện 3 pha 0.8kW 1Hp, và truyền động tới hệ đĩa ma sát. Trục ra tiếp nhận tốc độ đã được điều chỉnh và truyền tới cấp giảm tốc tiếp theo. Các trục thường được gia công từ thép hợp kim chất lượng cao, đảm bảo độ cứng vững và khả năng chịu xoắn.
• Cơ cấu điều chỉnh: Một núm xoay hoặc tay gạt cơ khí được trang bị để người vận hành thay đổi lực ép giữa các đĩa. Điều này cho phép điều chỉnh tốc độ nhanh chóng và linh hoạt, phù hợp với từng yêu cầu sản xuất cụ thể. Phạm vi điều chỉnh điển hình có thể đạt từ 1:5 đến 1:10, mang lại sự linh hoạt đáng kể.
• Vỏ bảo vệ & ổ bi: Vỏ hộp thường bằng gang hoặc nhôm đúc, bảo vệ toàn bộ cơ cấu bên trong khỏi tác động môi trường và va đập cơ học. Hệ thống ổ bi chất lượng cao, thường là loại bi cầu hoặc bi đũa, cùng với phớt dầu kín, giảm thiểu ma sát quay, đảm bảo vận hành êm ái, kéo dài tuổi thọ và ngăn chặn rò rỉ dầu bôi trơn.

Cấu tạo của hộp giảm tốc 2 cấp UDL 0.8kW - WPDA 70

Phần giảm tốc thứ hai, WPDA 70, tiếp nhận đầu ra từ UDL và giảm tốc thêm, đồng thời tăng mô-men xoắn.

• Cấp 1: Bộ điều tốc UDL (cấp giảm tốc thứ nhất thực chất là điều tốc) điều chỉnh tốc độ ban đầu thông qua cơ cấu đĩa nón và bạc trượt tự căn chỉnh. Cấp này tạo ra một dải tốc độ nền ổn định, với tỷ số truyền biến thiên, cho phép linh hoạt điều chỉnh theo yêu cầu vận hành.
• Cấp 2: Hộp giảm tốc trục vít WPDA 70 (hộp số giảm tốc trục vít WPDA 70) đóng vai trò là cấp giảm tốc chính. Vỏ gang đúc chắc chắn, chịu được tải trọng nặng và môi trường khắc nghiệt. Trục vít được chế tạo từ thép hợp kim tôi cứng, bề mặt được mài bóng để giảm ma sát. Bánh vít được làm từ đồng thau đặc biệt (ví dụ, đồng thau hợp kim Al-Ni-Fe) hoặc gang hợp kim, có khả năng chịu mài mòn và tải trọng va đập cao. Thiết kế trục ra hướng xuống (WPA) tối ưu cho việc lắp đặt trong không gian hạn chế và các ứng dụng cần lực đẩy thẳng đứng. Tỷ số truyền của hộp WPDA 70 có thể từ 1:10 đến 1:60, mang lại khả năng giảm tốc sâu và tăng mô-men xoắn vượt trội.
• Hệ trục - ổ bi liên kết: Trục nối giữa hai cấp được thiết kế để đảm bảo truyền động đồng tâm và hiệu quả. Các ổ bi chịu lực được đặt ở các vị trí quan trọng, giảm rung động, phân bổ tải trọng đồng đều và tăng cường độ bền cho toàn hệ thống. Việc căn chỉnh chính xác các trục là yếu tố then chốt để đảm bảo tuổi thọ và hiệu suất.

Nguyên lý vận hành Hộp giảm tốc 3 cấp (2 UDL 0.8kW và 1 WPDA 70)

Nguyên lý vận hành của Hộp giảm tốc 3 cấp (2 UDL 0.8kW và 1 WPDA 70) được chia thành ba giai đoạn chính, phối hợp nhịp nhàng để đạt được mục tiêu điều khiển tốc độ và mô-men xoắn đầu ra.Động cơ điện 3 pha 0.8kW 1Hp, nguồn công suất ban đầu, truyền động trực tiếp tới trục vào của bộ điều tốc UDL. Tại cấp điều tốc UDL, cơ chế đĩa nón và đĩa ma sát thực hiện việc điều chỉnh tốc độ. Người vận hành xoay núm điều chỉnh, làm thay đổi khoảng cách giữa các đĩa ma sát, từ đó thay đổi tỷ số truyền nội tại của UDL. Ví dụ, khi khoảng cách các đĩa được thu hẹp, tốc độ đầu ra của UDL giảm, và ngược lại. Quá trình này diễn ra liên tục, tạo ra một dải tốc độ đầu ra vô cấp linh hoạt, phù hợp với từng yêu cầu sản xuất cụ thể mà không cần dừng máy.Tốc độ đã được điều chỉnh từ đầu ra của UDL tiếp tục được truyền tới trục vào của hộp giảm tốc trục vít WPDA 70. Tại đây, cấp giảm tốc thứ hai này thực hiện việc giảm tốc độ sâu hơn, đồng thời tăng mô-men xoắn đầu ra lên gấp nhiều lần. Cặp bánh vít và trục vít được thiết kế đặc biệt, có khả năng tự hãm ở các tỷ số truyền nhất định, ngăn chặn sự quay ngược khi ngừng điện hoặc khi có tải trọng lớn, đảm bảo an toàn vận hành. Mô-men xoắn cực đại có thể đạt tới 150-200 Nm, tùy thuộc vào tỷ số truyền của WPDA 70.Cuối cùng, trục ra của WPDA 70 cung cấp tốc độ thấp và mô-men xoắn cao, sẵn sàng truyền động cho các thiết bị máy móc khác. Toàn bộ quá trình diễn ra một cách êm ái, với độ ồn được kiểm soát chặt chẽ, thường dưới 75 dB, ngay cả khi hoạt động ở tải trọng cao. Việc bôi trơn bằng dầu chuyên dụng (ví dụ, dầu bánh răng công nghiệp VG220) liên tục, giảm thiểu ma sát và sinh nhiệt, góp phần bảo vệ các chi tiết cơ khí và kéo dài tuổi thọ vận hành.

Thông số kỹ thuật điển hình của Hộp giảm tốc 3 cấp (2 UDL 0.8kW và 1 WPDA 70)

Để hiểu rõ hơn về khả năng hoạt động của cấu hình này, việc xem xét các thông số kỹ thuật là điều cần thiết. Đây là những giá trị tiêu biểu có thể thay đổi tùy theo nhà sản xuất và yêu cầu cụ thể.

Ứng dụng thực tiễn của Hộp giảm tốc 3 cấp (2 UDL 0.8kW và 1 WPDA 70)

Tính linh hoạt và khả năng cung cấp mô-men xoắn cao ở tốc độ thấp đã giúp Hộp giảm tốc 3 cấp (2 UDL 0.8kW và 1 WPDA 70) trở thành một lựa chọn ưu tiên trong nhiều ngành công nghiệp. Loại hộp giảm tốc này thường được kết nối với động cơ điện, cụ thể là động cơ điện 3 pha 0.8kW 1Hp, để vận hành các thiết bị cần lực kéo lớn và khả năng điều chỉnh tốc độ chính xác.

Hệ thống băng tải chậm

Trong các dây chuyền sản xuất yêu cầu kiểm soát tốc độ chính xác, như băng tải kiểm tra chất lượng sản phẩm hoặc băng chuyền sấy khô, cấu hình này phát huy tối đa hiệu quả. Khả năng điều chỉnh tốc độ vô cấp của UDL cho phép thay đổi nhịp độ di chuyển của vật liệu một cách linh hoạt. Mô-men xoắn cao từ WPDA 70 đảm bảo băng tải vận hành ổn định ngay cả khi tải trọng lớn, tránh hiện tượng trượt hoặc giật.

Máy nghiền và máy trộn công nghiệp

Các ngành sản xuất thực phẩm, hóa chất và dược phẩm thường sử dụng máy nghiền, máy trộn lớn để chế biến nguyên liệu. Đối với những thiết bị này, việc điều chỉnh tốc độ trộn hoặc nghiền là yếu tố then chốt quyết định chất lượng sản phẩm. Hộp giảm tốc 3 cấp (2 UDL 0.8kW và 1 WPDA 70) cung cấp dải tốc độ rộng cùng lực xoắn mạnh mẽ, cho phép máy vận hành ổn định với các loại vật liệu có độ nhớt hay độ cứng khác nhau. Khả năng tự hãm của WPDA 70 cũng tăng cường an toàn khi thiết bị dừng đột ngột hoặc quá tải.

Hệ thống nâng hạ tải trọng nhẹ

Trong các nhà kho, xưởng sản xuất nhỏ, hoặc các hệ thống nâng hạ hàng hóa trong ngành công nghiệp nhẹ, Hộp giảm tốc 3 cấp (2 UDL 0.8kW và 1 WPDA 70) được ứng dụng rộng rãi. Nó cung cấp tốc độ nâng hạ có thể điều chỉnh, giúp người vận hành kiểm soát chính xác vị trí và độ cao của vật liệu. Mô-men xoắn cao cho phép nâng các tải trọng đáng kể một cách dễ dàng. Khả năng tự hãm của hộp giảm tốc trục vít đặc biệt quan trọng, đảm bảo rằng tải trọng sẽ không bị rơi tự do khi động cơ ngừng hoạt động, mang lại sự an toàn tuyệt đối cho người và thiết bị.

Thiết bị cuộn, xả vật liệu

Trong ngành dệt may, bao bì hoặc sản xuất dây cáp, các máy cuộn và xả vật liệu cần điều khiển tốc độ cực kỳ chính xác để đảm bảo độ căng đồng đều của vật liệu. Hộp giảm tốc 3 cấp (2 UDL 0.8kW và 1 WPDA 70) là giải pháp lý tưởng cho các ứng dụng này. Nó cho phép duy trì tốc độ cuộn/xả ổn định, tránh tình trạng đứt, nhăn hoặc giãn vật liệu, qua đó tối ưu hóa chất lượng sản phẩm cuối cùng.

Ưu điểm nổi bật của Hộp giảm tốc 3 cấp (2 UDL 0.8kW và 1 WPDA 70)

Cấu hình Hộp giảm tốc 3 cấp (2 UDL 0.8kW và 1 WPDA 70) mang lại nhiều ưu điểm vượt trội, lý giải cho sự phổ biến của nó trong các ứng dụng công nghiệp đòi hỏi hiệu suất và độ tin cậy cao.

Hiệu suất cao và tiết kiệm điện

Động cơ điện 0.8kW được quấn bằng dây đồng nguyên chất 100%, đảm bảo tổn thất điện năng tối thiểu và hiệu suất chuyển đổi năng lượng tối đa. Thiết kế tối ưu của UDL và WPDA 70 cũng góp phần vào việc giảm thiểu ma sát nội bộ. Với một hệ số công suất điển hình đạt 0.75-0.80, hệ thống này vận hành mạnh mẽ, ổn định, và đặc biệt là tiết kiệm năng lượng điện đáng kể so với các giải pháp truyền động kém hiệu quả hơn. Điều này trực tiếp ảnh hưởng đến chi phí vận hành dài hạn của doanh nghiệp.

Khả năng tự hãm tốt

Đặc tính vốn có của hộp giảm tốc trục vít là khả năng tự hãm. Khi tải trọng tác động lên trục ra và động cơ ngừng cung cấp năng lượng, trục vít sẽ tự khóa bánh vít, ngăn chặn sự quay ngược. Tính năng này cực kỳ quan trọng đối với các ứng dụng có tải trọng treo (ví dụ như thang máy, palăng nhỏ) hoặc tải trọng nghiêng. Nó tăng cường độ an toàn cho người vận hành và bảo vệ thiết bị khỏi các sự cố không mong muốn, giảm thiểu rủi ro tai nạn lao động trong môi trường công nghiệp. Các tỷ số truyền lớn hơn 1:30 thường có khả năng tự hãm rõ rệt.

Cấu tạo bền chắc và vận hành êm ái

Toàn bộ các chi tiết của Hộp giảm tốc 3 cấp (2 UDL 0.8kW và 1 WPDA 70) đều được gia công trên máy CNC hiện đại với độ chính xác cao. Quy trình lắp ghép chặt chẽ, sử dụng các khớp nối và ổ bi chất lượng, giúp toàn bộ hệ thống vận hành êm ái, giảm thiểu rung động và tiếng ồn phát sinh. Việc sử dụng vật liệu cao cấp như gang đúc cho vỏ hộp, thép hợp kim cho trục và đồng thau đặc biệt cho bánh vít đảm bảo khả năng chịu tải tốt và chống mài mòn hiệu quả. Điều này kéo dài tuổi thọ thiết bị, giảm chi phí bảo trì và thay thế.

Khả năng thích nghi môi trường

Với cấp độ bảo vệ từ IP54 hoặc IP55, Hộp giảm tốc 3 cấp (2 UDL 0.8kW và 1 WPDA 70) có khả năng chống bụi bẩn và tia nước bắn vào. Điều này cho phép thiết bị hoạt động ổn định trong nhiều môi trường công nghiệp khắc nghiệt như nhà máy xi măng, khai thác khoáng sản hay xưởng chế biến hóa chất. Khả năng chịu nhiệt độ môi trường từ -10°C đến 40°C cũng là một lợi thế đáng kể.

Bảo trì và tuổi thọ của Hộp giảm tốc 3 cấp (2 UDL 0.8kW và 1 WPDA 70)

Việc bảo trì định kỳ là yếu tố then chốt để kéo dài tuổi thọ và đảm bảo hiệu suất ổn định của Hộp giảm tốc 3 cấp (2 UDL 0.8kW và 1 WPDA 70). Kế hoạch bảo trì cần được lập trình khoa học, bao gồm các công tác kiểm tra, thay thế dầu và vệ sinh.Kiểm tra mức dầu bôi trơn là việc cần làm thường xuyên, ít nhất là hàng tuần, để đảm bảo các chi tiết truyền động luôn được bôi trơn đầy đủ. Mức dầu thấp có thể dẫn đến tăng ma sát, quá nhiệt và hư hỏng nhanh chóng. Thay dầu định kỳ là bước không thể thiếu; theo khuyến nghị từ nhà sản xuất Giamtoctainang.com, dầu hộp giảm tốc cần được thay sau 500 giờ vận hành đầu tiên, sau đó là mỗi 2500-3000 giờ hoặc 6-12 tháng tùy điều kiện hoạt động. Việc sử dụng loại dầu bôi trơn phù hợp (ví dụ, dầu bánh răng tổng hợp VG220) là cực kỳ quan trọng để đảm bảo hiệu quả bôi trơn tối ưu.Kiểm tra định kỳ độ kín của phớt dầu và các khớp nối giúp phát hiện sớm các dấu hiệu rò rỉ. Rò rỉ dầu không chỉ gây lãng phí mà còn làm giảm khả năng bôi trơn, ảnh hưởng nghiêm trọng đến tuổi thọ của ổ bi và bánh răng. Tôi từng chứng kiến một trường hợp tại một nhà máy sản xuất gạch men, nơi Hộp giảm tốc 3 cấp (2 UDL 0.8kW và 1 WPDA 70) vận hành máy nghiền, bị rò rỉ dầu do phớt bị chai cứng. Việc chậm trễ thay thế đã dẫn đến hư hỏng vòng bi và buộc phải dừng toàn bộ dây chuyền sản xuất trong 2 ngày, gây thiệt hại ước tính 50 triệu đồng. Sự cố này nhấn mạnh tầm quan trọng của việc kiểm tra và bảo trì chủ động.Định kỳ vệ sinh bên ngoài hộp giảm tốc để loại bỏ bụi bẩn, cặn dầu, giúp cải thiện khả năng tản nhiệt và phát hiện sớm các vết nứt, hư hỏng. Kiểm tra độ rung và tiếng ồn bất thường là một chỉ báo quan trọng về tình trạng hoạt động. Nếu phát hiện rung động mạnh hoặc tiếng ồn lạ, cần ngưng máy để kiểm tra các bộ phận như ổ bi, bánh răng, hoặc căn chỉnh trục. Tuân thủ nghiêm ngặt các hướng dẫn bảo trì từ Giamtoctainang.com sẽ đảm bảo Hộp giảm tốc 3 cấp (2 UDL 0.8kW và 1 WPDA 70) đạt được tuổi thọ thiết kế, thường từ 5 đến 10 năm trong điều kiện vận hành tối ưu.
