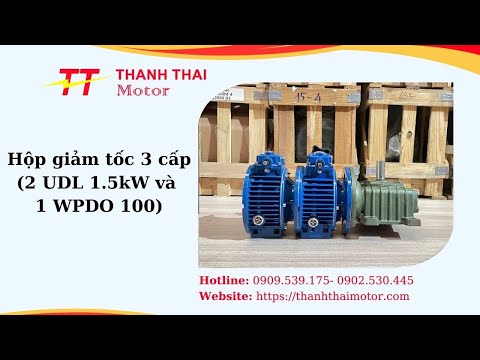

Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 100)

Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 100) là hệ thống truyền động tích hợp điều tốc cơ UDL và hộp giảm tốc trục vít WPDO, được thiết kế chuyên biệt để cung cấp dải tốc độ điều chỉnh linh hoạt cùng khả năng chịu tải nặng ổn định. Cấu hình này tối ưu hóa hiệu suất cho các ứng dụng công nghiệp yêu cầu mô-men xoắn cao và kiểm soát tốc độ chính xác.

Những điểm chính về Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 100)

• Cung cấp khả năng điều chỉnh tốc độ liên tục với dải rộng thông qua bộ điều tốc UDL.
• Đạt được mô-men xoắn đầu ra cao, phù hợp cho tải nặng nhờ cấp giảm tốc WPDO 100.
• Thiết kế bền vững, vật liệu gang đúc nguyên khối đảm bảo độ cứng vững và tản nhiệt hiệu quả.
• Giảm thiểu rung động và tiếng ồn, duy trì hiệu suất vận hành ổn định trong thời gian dài.
• Tối ưu hóa cho các hệ thống băng tải, máy khuấy, và thiết bị nâng hạ cần độ chính xác.

Việc hiểu rõ về cấu trúc và lợi ích của giải pháp này sẽ hỗ trợ các kỹ sư lựa chọn thiết bị phù hợp, nâng cao hiệu quả sản xuất.

Thiết kế tổng quan hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 100)

Cụm hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 100) thể hiện sự kết hợp kỹ thuật tinh xảo, đáp ứng nhu cầu truyền động phức tạp. Vỏ ngoài thường chế tạo từ hợp kim nhôm hoặc gang đúc nguyên khối, vật liệu này mang lại độ bền cơ học vượt trội đồng thời tăng cường khả năng tản nhiệt cho toàn bộ hệ thống. Các chi tiết như trục vào, trục ra, mặt bích gắn motor, và tai gá được thiết kế đồng bộ, đảm bảo tính tương thích cao với nhiều loại động cơ và khung máy công nghiệp khác nhau.

Bên cạnh đó, các khe thông gió được tích hợp một cách chiến lược, tạo điều kiện thuận lợi cho luồng không khí lưu thông, giúp duy trì nhiệt độ ổn định trong suốt quá trình vận hành liên tục. Hệ thống phớt chắn dầu và ổ bi chất lượng cao, thường là bạc đạn Nhật hoặc Châu Âu, được sử dụng để giảm thiểu ma sát, ngăn chặn rò rỉ dầu bôi trơn, từ đó kéo dài tuổi thọ vận hành cho thiết bị. Sự bố trí khoa học của các bộ phận giúp tối ưu hóa không gian, giảm rung chấn, và đơn giản hóa quá trình bảo trì định kỳ.

Cấu tạo chi tiết hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 100)

Hệ thống giảm tốc 3 cấp sử dụng 2 UDL 1.5kW và 1 WPDO 100 là một tổ hợp cơ điện linh hoạt, được cấu thành từ hai khối chức năng chính: bộ điều chỉnh tốc độ cơ khí UDL và hộp giảm tốc trục vít WPDO 100. Sự kết hợp này mang lại khả năng điều khiển tốc độ đầu ra rộng và mô-men xoắn mạnh mẽ. Mỗi thành phần đảm nhiệm một vai trò cụ thể trong quá trình truyền động, đảm bảo hiệu quả tối ưu cho ứng dụng.Cấu tạo của bộ điều chỉnh tốc độ UDL 1.5kW:

• Hệ đĩa biến tốc: Bao gồm các đĩa côn và đĩa ma sát được chế tạo từ vật liệu chịu mài mòn cao, cho phép thay đổi tỉ số truyền động một cách liên tục. Khi núm vặn điều chỉnh được xoay, khoảng cách giữa các đĩa thay đổi, làm biến đổi đường kính tiếp xúc hiệu dụng và từ đó điều chỉnh tốc độ đầu ra.
• Trục truyền lực chính: Trục vào tiếp nhận công suất quay từ motor, sau đó truyền động qua hệ đĩa biến tốc. Trục ra, với tốc độ đã được điều chỉnh, cung cấp chuyển động ổn định cho cấp giảm tốc tiếp theo.
• Cơ cấu điều chỉnh tay quay: Núm vặn hoặc cần gạt này tác động trực tiếp lên hệ thống đĩa, điều chỉnh áp lực ma sát và vị trí tương đối của chúng. Thao tác này giúp người vận hành kiểm soát tốc độ nhanh chậm của thiết bị một cách trực quan và chính xác.
• Vỏ bảo vệ & bộ ổ trục: Vỏ gang đúc chắc chắn bao bọc toàn bộ cơ cấu bên trong, bảo vệ khỏi bụi bẩn và tác động cơ học. Các ổ bi và phớt dầu, thường là loại kín, giảm ma sát tối đa, đảm bảo chuyển động êm ái và kéo dài tuổi thọ sử dụng.

Cấu tạo của hộp giảm tốc trục vít WPDO 100:

• Trục vít: Thường được làm từ thép hợp kim chịu lực, qua quá trình xử lý nhiệt để tăng độ cứng bề mặt và khả năng chống mài mòn. Trục vít truyền chuyển động tới bánh vít theo nguyên lý trượt, tạo ra tỉ số truyền lớn trong một không gian nhỏ.
• Bánh vít: Chế tạo từ hợp kim đồng hoặc gang đặc biệt, có khả năng chống mài mòn tốt và chịu tải trọng cao. Răng của bánh vít được thiết kế để khớp hoàn hảo với biên dạng ren của trục vít, tối ưu hóa hiệu suất truyền động.
• Vỏ hộp: Làm từ gang đúc, có khả năng chịu lực và chống va đập tốt. Thiết kế vỏ hộp bao gồm các gân tản nhiệt để giải phóng nhiệt lượng sinh ra trong quá trình vận hành, đặc biệt quan trọng khi truyền tải mô-men xoắn lớn.
• Hệ thống bạc đạn và phớt dầu: Giống như UDL, WPDO 100 sử dụng bạc đạn chất lượng cao để định vị trục và giảm ma sát, cùng với phớt dầu để ngăn chặn rò rỉ dầu bôi trơn, đảm bảo vận hành bền bỉ.

Sự kết hợp giữa 2 cấp UDL và 1 cấp WPDO 100 tạo nên một hệ thống truyền động ba cấp mạnh mẽ. Cụ thể, UDL chịu trách nhiệm điều chỉnh tốc độ sơ cấp, sau đó truyền động tới cấp giảm tốc trục vít WPDO 100 để tăng mô-men xoắn và giảm tốc độ sâu hơn, phù hợp cho các ứng dụng đòi hỏi lực kéo mạnh và tốc độ đầu ra rất thấp.

Đặc điểm	Bộ điều tốc UDL 1.5kW (Cấp 1 & 2)	Hộp giảm tốc WPDO 100 (Cấp 3)
Loại truyền động	Ma sát và bánh răng hành tinh	Trục vít - bánh vít
Chức năng chính	Điều chỉnh tốc độ liên tục (variable speed)	Giảm tốc cố định, tăng mô-men xoắn
Dải tốc độ	Rộng, từ cao đến cực thấp	Cố định sau khi UDL điều chỉnh
Hiệu suất	Tùy thuộc vào tỉ số truyền, thường khoảng 75-85%	Khoảng 60-80% (tùy tỉ số truyền)
Mô-men xoắn	Trung bình	Cao, phù hợp tải nặng
Độ ồn	Thấp đến trung bình	Thấp, vận hành êm ái
Bảo trì	Thay dầu định kỳ, kiểm tra đĩa ma sát	Thay dầu định kỳ, kiểm tra mòn bánh vít

Ứng dụng hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 100)

Hệ thống hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 100) kết nối với động cơ điện 3 pha 1.5kW 2Hp, tạo thành một cụm truyền động đa năng. Thiết bị này đặc biệt hiệu quả trong các môi trường công nghiệp yêu cầu sự kiểm soát tốc độ chính xác cùng khả năng chịu tải cao. Tính linh hoạt trong điều chỉnh tốc độ và độ bền vượt trội mở ra nhiều khả năng ứng dụng.

Cụ thể, các ngành công nghiệp sau đây thường xuyên khai thác triệt để tiềm năng của cấu hình này:

• Băng tải sản xuất: Thiết bị này hỗ trợ vận hành băng tải với tốc độ chậm nhưng lực kéo mạnh mẽ, cần thiết cho việc di chuyển các vật liệu nặng hoặc hàng hóa dễ vỡ mà không gây rung lắc. Tại Giamtoctainang.com, chúng tôi đã triển khai một hệ thống băng tải chuyển liệu xi măng dùng cấu hình tương tự, đạt hiệu quả tối ưu trong việc kiểm soát dòng chảy vật liệu.
• Máy trộn và khuấy: Hộp giảm tốc 3 cấp cung cấp mô-men xoắn cực lớn, đáp ứng hiệu quả cho các ứng dụng yêu cầu trộn vật liệu đặc quánh, hóa chất công nghiệp, hoặc thực phẩm với độ nhớt cao. Sự điều chỉnh tốc độ linh hoạt giúp tối ưu hóa quá trình khuấy trộn, đảm bảo đồng nhất sản phẩm.
• Hệ thống đóng gói: Trong các dây chuyền đóng gói tự động, việc duy trì tốc độ đồng đều và chính xác là rất quan trọng. Hộp giảm tốc 3 cấp này giúp các cơ cấu kéo màng, ép seal, hoặc cuốn vật liệu vận hành nhịp nhàng, giảm thiểu lỗi sản phẩm và tăng năng suất.
• Thiết bị nâng chuyển tải nhẹ: Đối với các cơ cấu nâng, xoay, hoặc kéo tải trọng vừa phải nhưng yêu cầu tốc độ thấp và độ an toàn cao, đây là một lựa chọn lý tưởng. Nó đảm bảo chuyển động mượt mà, ổn định, tránh giật cục, bảo vệ cả thiết bị và vật liệu.

Cấu hình 2 UDL 1.5kW và 1 WPDO 100 đặc biệt hữu ích trong các dây chuyền sản xuất cần khả năng tùy biến cao, nơi mà việc thay đổi tốc độ là yếu tố then chốt để thích ứng với nhiều loại sản phẩm hoặc quy trình khác nhau. Điều này thể hiện khả năng thích nghi vượt trội của hệ thống.

Ưu điểm nổi bật hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 100)

Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 100) mang lại nhiều ưu điểm vượt trội, khiến nó trở thành giải pháp đáng cân nhắc trong nhiều lĩnh vực công nghiệp. Những lợi thế này không chỉ tối ưu hóa hiệu suất vận hành mà còn góp phần vào việc giảm chi phí và tăng cường độ bền cho hệ thống. Sự kết hợp độc đáo này giải quyết nhiều thách thức kỹ thuật.

• Điều chỉnh tốc độ dễ dàng: Hai tầng điều tốc UDL mang lại dải tốc độ đầu ra cực kỳ rộng, cho phép người vận hành thay đổi tốc độ một cách linh hoạt và chính xác ngay cả khi hệ thống đang hoạt động. Khả năng này cực kỳ quan trọng đối với các quy trình sản xuất yêu cầu điều chỉnh tốc độ liên tục để thích ứng với các loại vật liệu hoặc giai đoạn sản xuất khác nhau.
• Tải nặng tốt: Tầng giảm tốc trục vít WPDO 100 đóng vai trò then chốt trong việc cung cấp mô-men xoắn đầu ra lớn. Điều này cho phép hệ thống xử lý hiệu quả các ứng dụng đòi hỏi lực kéo mạnh, như vận chuyển vật liệu nặng, khuấy trộn dung dịch đặc, hay vận hành các máy ép và cán công suất lớn.
• Hoạt động êm và bền: Cấu trúc trục vít bánh vít của WPDO 100 nổi tiếng về khả năng vận hành êm ái, giảm thiểu tiếng ồn và rung động đáng kể so với các loại hộp giảm tốc bánh răng thông thường. Vật liệu chế tạo bền bỉ, cùng với khả năng tản nhiệt hiệu quả, đảm bảo độ ổn định cao và tuổi thọ hoạt động kéo dài cho toàn bộ cụm truyền động.
• Tuổi thọ dài: Với vật liệu chất lượng cao như gang đúc cho vỏ và hợp kim chịu mài mòn cho các chi tiết truyền động, kết hợp với hệ thống bạc đạn và phớt dầu kín đáo, hộp giảm tốc này đạt được độ bền vượt trội. Khả năng tản nhiệt tốt còn ngăn ngừa quá nhiệt, một nguyên nhân chính gây hỏng hóc, từ đó giảm chi phí bảo trì và thay thế trong dài hạn.

Chính sách bảo hành, giao hàng và cam kết tại Giamtoctainang.com

Khách hàng khi mua hộp giảm tốc tại Giamtoctainang.com sẽ nhận được những quyền lợi sau:

Bảo hành đến 24 tháng

Mọi sản phẩm hộp giảm tốc (hộp số giảm tốc) từ Giamtoctainang.com đều được hỗ trợ bảo hành chính hãng lên tới 24 tháng. Chúng tôi cam kết mang đến sự an tâm tuyệt đối cho khách hàng với chính sách hậu mãi minh bạch và quy trình xử lý nhanh gọn.

Giao hàng toàn quốc

Dịch vụ giao hàng của chúng tôi phủ sóng khắp 63 tỉnh thành cả nước. Bất kể vị trí địa lý, sản phẩm sẽ được chuyển đến tận tay khách hàng một cách nhanh chóng và an toàn tuyệt đối.

Sản phẩm đạt chuẩn chất lượng Châu Âu với công nghệ Đức

Các loại hộp giảm tốc của Giamtoctainang.com được chế tạo dựa trên công nghệ Đức hiện đại, tuân thủ các tiêu chuẩn chất lượng Châu Âu nghiêm ngặt. Điều này đảm bảo hiệu suất hoạt động ổn định và tuổi thọ sản phẩm lâu dài.

Giá cả cạnh tranh, chiết khấu tốt cho đại lý và khách hàng số lượng lớn

Chúng tôi cung cấp mức giá cạnh tranh cùng nhiều chương trình ưu đãi đặc biệt cho khách hàng mua số lượng lớn và các đại lý. Mua hàng với số lượng càng lớn, quý khách càng nhận được chiết khấu hấp dẫn, giúp tối đa hóa lợi nhuận.

Đầy đủ giấy tờ chứng nhận: CO, CQ,...

Tất cả sản phẩm đều đi kèm với đầy đủ chứng nhận nguồn gốc xuất xứ (CO) và chứng nhận chất lượng (CQ). Những giấy tờ này là minh chứng rõ ràng về chất lượng, giúp khách hàng hoàn toàn tin tưởng khi sử dụng trong các dự án hay công trình có yêu cầu kỹ thuật cao.

Liên hệ mua hàng

Bạn cần tư vấn để lựa chọn hộp giảm tốc phù hợp với nhu cầu sử dụng? Hãy liên hệ ngay với Giamtoctainang.com qua các phương thức sau:

• Gọi hotline: 0918 827 329
• Zalo: 0918827329

Nguyên lý hoạt động của hệ thống giảm tốc 3 cấp này

Nguyên lý hoạt động của hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 100) dựa trên sự kết nối nối tiếp của ba tầng giảm tốc, mỗi tầng đóng góp một chức năng riêng biệt vào tổng thể. Motor điện 1.5kW 2Hp cung cấp công suất ban đầu, truyền động đến bộ điều tốc UDL, sau đó qua WPDO 100 để đạt được tốc độ và mô-men xoắn mong muốn. Đây là quá trình điều khiển lực quay hiệu quả.Đầu tiên, motor cung cấp chuyển động quay cho trục vào của bộ điều tốc UDL thứ nhất. Bộ điều tốc UDL này, với cơ cấu đĩa côn và đĩa ma sát, cho phép điều chỉnh tỉ số truyền một cách liên tục. Khi người vận hành xoay tay quay, khoảng cách giữa các đĩa thay đổi, làm thay đổi đường kính tiếp xúc hiệu dụng và do đó điều chỉnh tốc độ đầu ra của UDL. Tốc độ này sau đó được truyền sang bộ điều tốc UDL thứ hai, tiếp tục được điều chỉnh hoặc duy trì, mở rộng đáng kể dải tùy chỉnh tốc độ.Tiếp theo, tốc độ đã được điều chỉnh từ UDL thứ hai được đưa vào hộp giảm tốc trục vít WPDO 100. WPDO 100 sử dụng nguyên lý truyền động trục vít và bánh vít, một cơ cấu nổi tiếng với khả năng tạo ra mô-men xoắn lớn và giảm tốc độ sâu trong một không gian nhỏ gọn. Trục vít quay sẽ kéo theo bánh vít, nhưng với tỉ số truyền cố định và lớn, làm giảm tốc độ quay một cách đáng kể và tăng mô-men xoắn đầu ra. Quá trình này hoàn tất ba cấp giảm tốc, cung cấp một đầu ra có tốc độ thấp và lực kéo mạnh, phù hợp cho các ứng dụng công nghiệp nặng.

Lựa chọn và bảo trì hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 100)

Việc lựa chọn đúng và thực hiện bảo trì định kỳ cho hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 100) là yếu tố sống còn để đảm bảo hiệu suất và tuổi thọ thiết bị. Quá trình này đòi hỏi sự hiểu biết kỹ thuật sâu rộng về các thông số vận hành và điều kiện môi trường. Một chiến lược bảo trì tốt sẽ giảm thiểu rủi ro hỏng hóc đột ngột.Khi lựa chọn, điều quan trọng nhất là phải đánh giá chính xác yêu cầu về mô-men xoắn, dải tốc độ cần thiết, và loại tải (tải đều, tải va đập). Cần xem xét công suất motor phù hợp (ở đây là 1.5kW 2Hp), tỉ số truyền của từng cấp UDL và WPDO để đảm bảo tốc độ đầu ra đáp ứng yêu cầu của ứng dụng. Môi trường hoạt động, bao gồm nhiệt độ, độ ẩm và sự hiện diện của bụi bẩn hay hóa chất, cũng ảnh hưởng lớn đến lựa chọn vật liệu vỏ hộp và loại dầu bôi trơn. Giamtoctainang.com luôn tư vấn chi tiết về các hệ số an toàn cần thiết, giúp khách hàng đưa ra quyết định tối ưu.Về bảo trì, việc kiểm tra mức dầu bôi trơn và thay dầu định kỳ là yêu cầu bắt buộc, thường xuyên hơn trong môi trường khắc nghiệt. Dầu bôi trơn không chỉ giảm ma sát mà còn đóng vai trò quan trọng trong việc tản nhiệt. Việc kiểm tra định kỳ các phớt dầu để phát hiện rò rỉ, siết chặt các bu lông kết nối, và kiểm tra tình trạng mài mòn của các đĩa ma sát trong UDL hay răng bánh vít của WPDO cũng cần được thực hiện. Bất kỳ tiếng ồn bất thường hay rung động nào đều là dấu hiệu cảnh báo cần được kiểm tra ngay lập tức. Thực hiện theo lịch trình bảo trì từ nhà sản xuất sẽ kéo dài đáng kể tuổi thọ của hộp giảm tốc 3 cấp.
