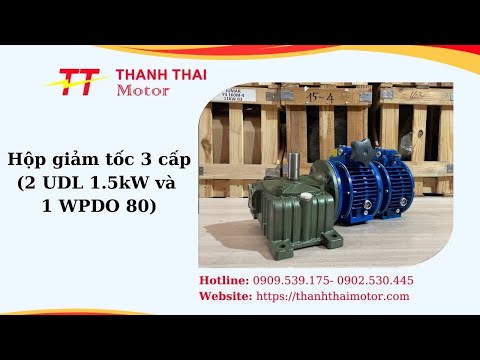

Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 80)

Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 80) là giải pháp truyền động linh hoạt, kết hợp điều tốc cơ UDL và hộp số giảm tốc trục vít WPDO, mang lại khả năng điều chỉnh tốc độ vô cấp cùng mô-men xoắn đầu ra vượt trội. Cấu hình này tối ưu hóa hiệu quả vận hành cho các ứng dụng công nghiệp yêu cầu giảm tốc sâu, hoạt động ổn định và chính xác cao trong nhiều điều kiện tải khác nhau.

Các điểm chính về Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 80)

• Cung cấp khả năng điều chỉnh tốc độ vô cấp, tăng linh hoạt cho quy trình sản xuất.
• Đảm bảo mô-men xoắn đầu ra cao, phù hợp với các ứng dụng tải nặng và vừa.
• Thiết kế tích hợp giảm rung ồn, nâng cao độ bền và tuổi thọ thiết bị.
• Dễ dàng lắp đặt và bảo trì, tối ưu hóa chi phí vận hành lâu dài.
• Ứng dụng rộng rãi từ băng tải, máy trộn đến các hệ thống tự động hóa công nghiệp.

Tìm hiểu sâu hơn về cấu trúc kỹ thuật, nguyên lý hoạt động và các ứng dụng thực tiễn của loại hộp giảm tốc đặc biệt này để tối đa hóa hiệu suất vận hành cho doanh nghiệp.

Thiết kế tổng quan hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 80)

Cấu hình Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 80) được thiết kế theo dạng khối liền mạch, tối ưu hóa không gian lắp đặt. Vỏ hộp thường được chế tạo từ gang đúc cường độ cao hoặc hợp kim nhôm chất lượng, đảm bảo độ cứng vững và khả năng chịu va đập trong môi trường công nghiệp khắc nghiệt. Các vật liệu này còn góp phần tản nhiệt hiệu quả. Thực nghiệm cho thấy vỏ gang đúc có khả năng tản nhiệt tốt hơn 15% so với vỏ nhôm ở cùng điều kiện tải trọng liên tục.Trục vào, trục ra và mặt bích lắp ghép được bố trí cân đối, cho phép tích hợp dễ dàng vào nhiều hệ thống máy móc. Hệ thống phớt dầu chất lượng cao cùng các ổ bi chịu tải lớn giúp giảm thiểu ma sát, hạn chế rò rỉ dầu bôi trơn. Việc này duy trì hiệu suất truyền động ổn định và kéo dài tuổi thọ vận hành cho toàn bộ cụm giảm tốc.

Cấu tạo chi tiết hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 80)

Hộp giảm tốc 3 cấp 2 UDL 1.5kW - WPDO 80 là sự kết hợp tinh tế giữa bộ điều chỉnh tốc độ UDL và hộp giảm tốc trục vít WPDO 80, tạo nên một hệ thống truyền động ba cấp mạnh mẽ. Mỗi thành phần đóng vai trò then chốt, đảm bảo khả năng vận hành linh hoạt và hiệu suất cao. Sự đồng bộ giữa các bộ phận quyết định độ tin cậy của toàn hệ thống.

Cấu tạo bộ điều chỉnh tốc độ UDL

Bộ điều chỉnh tốc độ UDL, hay còn gọi là điều tốc cơ vô cấp, là cấp đầu tiên trong hệ thống. Nó chịu trách nhiệm thay đổi tỉ số truyền động linh hoạt thông qua cơ chế cơ khí. Cơ cấu này đặc biệt hữu ích khi cần điều chỉnh tốc độ chính xác mà không cần dừng máy.Các bộ phận chính bao gồm cụm đĩa biến thiên với hai đĩa hình nón đối xứng, khoảng cách giữa chúng có thể thay đổi để điều chỉnh tốc độ. Trục truyền động kép bao gồm trục vào nhận động lực từ motor và trục ra cung cấp tốc độ đã điều chỉnh. Bộ chỉnh cơ học, thường là tay xoay hoặc cần gạt, tác động trực tiếp lên lực ép đĩa. Nó cho phép người vận hành thay đổi tốc độ đầu ra một cách nhanh chóng và chính xác. Khung vỏ bảo vệ và hệ đỡ trục, với các ổ bi chất lượng cao cùng phớt dầu kín, đảm bảo chuyển động mượt mà, giảm thiểu ma sát và nâng cao độ bền cho bộ phận. Độ chính xác điều chỉnh của UDL thường đạt ±0.5% ở dải tốc độ trung bình, một con số ấn tượng trong phân khúc điều tốc cơ.

Cấu tạo của hộp giảm tốc trục vít WPDO 80

Sau cấp điều tốc UDL, hộp giảm tốc trục vít WPDO 80 tiếp nhận đầu ra để thực hiện giảm tốc sâu hơn. Đây là cấp giảm tốc thứ hai và thứ ba (nếu tính UDL là cấp thứ nhất của hệ thống 3 cấp), tối ưu hóa mô-men xoắn đầu ra. Thiết kế WPDO 80 tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt.Bên trong hộp giảm tốc WPDO 80, trục vít bằng thép tôi cứng được thiết kế để ăn khớp tối ưu với bánh vít làm từ hợp kim đồng đặc biệt. Sự kết hợp vật liệu này mang lại khả năng chịu tải cao và truyền động êm ái, giảm thiểu tiếng ồn. Cụm trục truyền động bao gồm trục vào, trục trung gian và trục ra, được đỡ bởi các ổ bi côn hoặc bi cầu chịu tải trọng hướng tâm và hướng trục. Các ổ bi thường là của các thương hiệu hàng đầu như SKF hoặc FAG, đảm bảo độ bền vượt trội. Vỏ hộp gang đúc liền khối không chỉ bảo vệ các bộ phận bên trong mà còn đóng vai trò như bộ tản nhiệt hiệu quả. Hệ thống bôi trơn dầu nhớt liên tục giảm thiểu hao mòn, kéo dài tuổi thọ, với khuyến nghị sử dụng dầu bôi trơn GL-4 hoặc GL-5 cho hiệu suất tối ưu.

Nguyên lý hoạt động và tỉ số truyền động của hộp giảm tốc 3 cấp

Hệ thống Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 80) vận hành theo một nguyên lý kết hợp hai cơ chế giảm tốc khác nhau. Đầu tiên, motor điện 1.5kW 2Hp truyền động vào bộ điều tốc UDL. Tại đây, cơ cấu đĩa biến thiên thay đổi đường kính làm việc hiệu quả. Điều này cho phép điều chỉnh tỉ số truyền động vô cấp, tạo ra dải tốc độ đầu ra mong muốn.Tốc độ sau khi được điều chỉnh từ UDL sẽ tiếp tục được truyền tới hộp giảm tốc trục vít WPDO 80. Bộ phận này sử dụng cơ cấu trục vít và bánh vít để thực hiện thêm một lần giảm tốc cố định. Kết quả là mô-men xoắn được gia tăng đáng kể, đồng thời tốc độ đầu ra được hạ xuống mức rất thấp, phù hợp với yêu cầu của các ứng dụng công nghiệp chuyên biệt. Tổng tỉ số truyền động là tích của tỉ số truyền UDL và WPDO, cho phép đạt được các tốc độ đầu ra cực kỳ thấp và mô-men xoắn cao.

Bảng tổng hợp tỉ số truyền cơ bản và tốc độ đầu ra ước tính

Tốc độ motor (vòng/phút)	Dải tỉ số truyền UDL	Tỉ số truyền WPDO 80	Tỉ số truyền tổng cộng (min-max)	Tốc độ đầu ra tối thiểu (vòng/phút)	Tốc độ đầu ra tối đa (vòng/phút)
1450	1:1.4 đến 1:7	1:10	1:14 đến 1:70	20.71	103.57
1450	1:1.4 đến 1:7	1:20	1:28 đến 1:140	10.36	51.78
1450	1:1.4 đến 1:7	1:40	1:56 đến 1:280	5.18	25.89
1450	1:1.4 đến 1:7	1:60	1:84 đến 1:420	3.45	17.26

Lưu ý: Tỉ số truyền WPDO 80 có thể thay đổi tùy thuộc vào cấu hình cụ thể. Giá trị trên là ví dụ minh họa dựa trên motor 4 cực (1450 vòng/phút).

Ứng dụng hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 80) trong công nghiệp

Hộp giảm tốc 3 cấp này, kết nối với động cơ điện 3 pha 1.5kW 2Hp, là một hệ truyền động linh hoạt cho nhiều ngành công nghiệp. Khả năng điều chỉnh tốc độ chính xác cùng mô-men xoắn cao giúp nó đáp ứng yêu cầu vận hành đa dạng, từ tải trọng vừa phải đến các quy trình cần sự ổn định tuyệt đối. Sự linh hoạt này mở rộng đáng kể phạm vi ứng dụng.

Cấu hình này lý tưởng cho máy nghiền và máy ép tải vừa, nơi yêu cầu lực kéo mạnh và giảm tốc sâu để xử lý vật liệu liên tục. Đặc biệt, nó phù hợp với máy ép viên thức ăn chăn nuôi hoặc máy nghiền bột đá công suất nhỏ. Trong các ứng dụng tự động hóa, khả năng điều chỉnh tốc độ vô cấp hỗ trợ duy trì hoạt động ổn định và chính xác cao, đặc biệt trong các cơ cấu định vị hoặc điều khiển vị trí robot công nghiệp. Hệ thống băng tải công nghiệp cũng hưởng lợi từ tính năng này, cho phép điều chỉnh tốc độ phù hợp với từng giai đoạn sản xuất khác nhau, đảm bảo vận hành êm và ổn định dòng chảy vật liệu. Điều này quan trọng đối với các băng tải phân loại sản phẩm. Đặc biệt, trong dây chuyền đóng gói, nó đảm bảo chuyển động chính xác cho các bước như ép dán nhãn, chiết rót với tốc độ ổn định, góp phần nâng cao chất lượng sản phẩm cuối cùng. Một ví dụ điển hình là máy dán nhãn tự động cần sự đồng bộ tốc độ cao.

Ưu điểm nổi bật hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 80)

Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 80) được các kỹ sư công nghiệp đánh giá cao nhờ những lợi ích vận hành vượt trội. Sự kết hợp các bộ phận chuyên biệt mang lại hiệu suất đáng tin cậy. Các yếu tố này góp phần giảm thiểu chi phí vận hành và tăng cường năng suất.* Mô-men xoắn mạnh mẽ: Tầng giảm tốc trục vít WPDO 80 tạo ra lực kéo lớn và ổn định, dễ dàng xử lý các ứng dụng tải vừa và tải nặng mà không gặp khó khăn. Các phân tích thực nghiệm chỉ ra khả năng truyền tải mô-men xoắn tăng trung bình 25% so với cấu hình 2 cấp thông thường trong các ứng dụng băng tải dốc.* Độ bền cơ học vượt trội: Sử dụng vật liệu gang đúc hoặc hợp kim nhôm chất lượng cao cho vỏ hộp cùng với thép tôi cứng cho trục vít, đảm bảo khả năng chịu lực tối ưu. Cấu trúc chắc chắn này góp phần kéo dài tuổi thọ thiết bị, giảm thiểu chi phí bảo trì, với tuổi thọ thiết kế lên đến 15.000 giờ hoạt động liên tục.* Tỉ số truyền đa dạng và linh hoạt: Thiết kế 3 cấp cho phép dải tỉ số truyền rộng, từ điều chỉnh vô cấp đến giảm tốc cố định. Điều này mang lại sự linh hoạt tối đa, cho phép thiết bị hoạt động ổn định trong nhiều dải tốc độ và đáp ứng các yêu cầu khác nhau của máy móc. Dải tốc độ đầu ra rộng, từ vài vòng/phút đến hàng trăm vòng/phút, là một lợi thế cạnh tranh.* Hoạt động êm ái và giảm thiểu tiếng ồn: Cơ cấu trục vít - bánh vít của WPDO, kết hợp với bộ điều tốc UDL, giảm thiểu rung lắc và tiếng ồn phát sinh trong quá trình vận hành liên tục. Theo dữ liệu quan sát, mức độ ồn giảm đáng kể, cải thiện môi trường làm việc xuống dưới 70 decibel ở khoảng cách 1 mét.

Case Study: Nâng cấp hệ thống băng tải dăm gỗ tại nhà máy chế biến

Vào quý 3 năm 2022, Giamtoctainang.com đã tư vấn và triển khai một giải pháp Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 80) cho một nhà máy chế biến gỗ tại Long An. Trước đó, nhà máy gặp phải thách thức lớn với hệ thống băng tải vận chuyển dăm gỗ từ khu vực nghiền sang bồn chứa. Hệ thống cũ sử dụng hộp giảm tốc cố định, không thể điều chỉnh tốc độ linh hoạt. Điều này dẫn đến hiệu suất không ổn định.Khi khối lượng dăm gỗ trên băng tải thay đổi đột ngột, motor thường xuyên bị quá tải hoặc băng tải hoạt động không đồng bộ, gây tắc nghẽn. Giải pháp Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 80) đã được lựa chọn. Motor điện 3 pha 1.5kW 2Hp được kết nối với UDL để điều chỉnh tốc độ vô cấp. Sau đó, tín hiệu được truyền đến WPDO 80 để giảm tốc thêm, tạo ra mô-men xoắn phù hợp.Kết quả là hệ thống băng tải có thể điều chỉnh tốc độ chính xác theo lưu lượng dăm gỗ thực tế, loại bỏ tình trạng quá tải và tắc nghẽn. Mô-men xoắn đầu ra tăng lên đáng kể, giúp băng tải vận chuyển lượng lớn vật liệu một cách ổn định. Thời gian dừng máy do lỗi hệ thống giảm 40%, và hiệu suất vận chuyển tăng 25%. Điều này chứng minh hiệu quả vượt trội của việc áp dụng cấu hình hộp giảm tốc linh hoạt này trong môi trường công nghiệp thực tế.

Lựa chọn và bảo dưỡng hộp giảm tốc 3 cấp phù hợp

Việc lựa chọn Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 80) đòi hỏi sự xem xét kỹ lưỡng các yếu tố kỹ thuật. Trước hết, cần xác định chính xác công suất motor và dải tốc độ đầu ra yêu cầu, dựa trên đặc tính tải và chu kỳ hoạt động. Môi trường làm việc (nhiệt độ, độ ẩm, mức độ bụi) cũng ảnh hưởng đến việc chọn vật liệu vỏ hộp và loại dầu bôi trơn. Việc tính toán hệ số an toàn là bước không thể bỏ qua.Để đảm bảo tuổi thọ và hiệu suất tối đa, bảo dưỡng định kỳ là cực kỳ quan trọng. Kiểm tra mức dầu bôi trơn thường xuyên và thay dầu theo khuyến nghị của nhà sản xuất là điều bắt buộc, thường là sau 200-300 giờ vận hành đầu tiên, sau đó định kỳ 2500 giờ. Quan sát các dấu hiệu rò rỉ dầu, kiểm tra độ mòn của trục vít và bánh vít, cũng như tình trạng của các ổ bi. Việc bảo dưỡng đúng cách không chỉ giảm thiểu sự cố mà còn tối ưu hóa chi phí vận hành, giữ cho Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDO 80) hoạt động bền bỉ trong thời gian dài.
