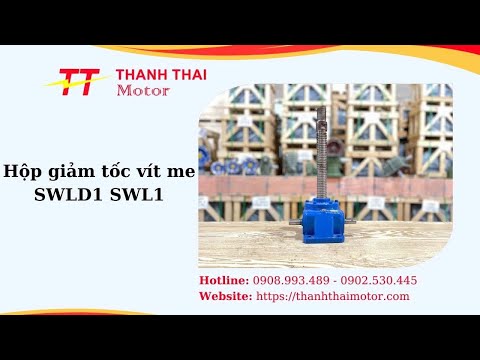

Hộp giảm tốc vít me SWLD1 SWL1

Hộp giảm tốc vít me SWLD1 SWL1 đóng vai trò then chốt trong việc chuyển đổi chuyển động quay thành chuyển động tịnh tiến chính xác cho các hệ thống nâng hạ công nghiệp. Thiết bị này kết hợp giữa bộ truyền bánh vít và trục vít me để tạo ra lực đẩy lớn cùng khả năng tự hãm an toàn. Việc hiểu rõ đặc tính kỹ thuật giúp tối ưu hóa hiệu suất vận hành trong các dây chuyền sản xuất hiện đại tại Giamtoctainang.com.

Key Takeaways về hộp giảm tốc vít me SWLD1 SWL1

• Khả năng chịu tải linh hoạt từ 100kg đến 500kg tùy thuộc vào hành trình cụ thể của thiết bị.
• Cơ cấu tự hãm thông minh giúp duy trì vị trí tải trọng mà không cần sử dụng hệ thống phanh điện từ phụ trợ.
• Thiết kế đa dạng bao gồm kiểu chân đế SWL1 và kiểu mặt bích SWLD1 phù hợp cho nhiều phương án lắp đặt.

Dưới đây là những phân tích chuyên sâu về đặc tính kỹ thuật cũng như giá trị sử dụng thực tiễn của dòng thiết bị truyền động này.

Giao diện thiết kế của hộp giảm tốc vít me SWLD1 SWL1

Sản phẩm sở hữu lớp vỏ bọc bên ngoài cực kỳ kiên cố được đúc từ vật liệu gang chuyên dụng hoặc hợp kim nhôm chất lượng cao. Cấu trúc đúc nguyên khối này không chỉ tăng cường khả năng chịu lực va đập mà còn hỗ trợ quá trình tản nhiệt diễn ra nhanh chóng hơn.Bề mặt ngoài của thiết bị được xử lý kỹ lưỡng bằng công nghệ sơn tĩnh điện giúp ngăn chặn hiệu quả quá trình oxy hóa từ môi trường. Màu sắc trang nhã kết hợp cùng các đường nét gia công sắc sảo tạo nên diện mạo chuyên nghiệp cho toàn bộ hệ thống máy móc.

Phần trục vào và trục ra được thiết kế theo tiêu chuẩn kỹ thuật nghiêm ngặt nhằm đảm bảo độ đồng tâm tuyệt đối khi kết nối. Các vị trí bắt vít trên chân đế hoặc mặt bích được bố trí khoa học giúp kỹ thuật viên dễ dàng thao tác trong không gian hẹp.

Cấu tạo chi tiết hộp giảm tốc vít me SWLD1 SWL1

Về mặt kỹ thuật, đây là dòng hộp giảm tốc 1 cấp sử dụng cơ chế trục vít bánh vít để giảm tốc độ vòng quay. Sự tinh vi nằm ở cách thức các linh kiện bên trong phối hợp nhịp nhàng với nhau để tạo ra lực tịnh tiến mạnh mẽ.Vỏ hộp đóng vai trò khung xương chịu lực chính giúp cố định các ổ bi và trục truyền động bên trong ổn định. Vật liệu gang đúc có ưu điểm là khả năng giảm chấn tốt giúp triệt tiêu các rung động phát sinh trong quá trình vận hành liên tục.Vít me là thành phần chịu trách nhiệm trực tiếp cho hành trình nâng hạ của thiết bị thông qua các bước ren gia công chính xác. Bộ phận này thường được chế tạo từ thép C45 hoặc thép hợp kim có độ cứng cao để chống lại sự mài mòn và biến dạng khi chịu tải trọng lớn.Bánh vít thường làm bằng đồng hợp kinh phosphor nhằm giảm thiểu ma sát với trục vít đầu vào giúp kéo dài tuổi thọ sử dụng. Sự kết hợp giữa thép và đồng trong bộ truyền bánh vít là giải pháp tối ưu để cân bằng giữa độ bền và hiệu suất truyền tải.Trục ra của thiết bị được tích hợp trực tiếp với vít me tạo thành một khối thống nhất giúp giảm thiểu thất thoát mô men xoắn. Tùy vào yêu cầu thực tế mà trục ra có thể được thiết kế dạng trục đặc hoặc trục rỗng để tương thích với các loại động cơ điện khác nhau.

Bảng thông số kỹ thuật hộp giảm tốc vít me SWLD1 SWL1

Việc nắm vững các chỉ số kỹ thuật là điều kiện tiên quyết để lựa chọn đúng thiết bị cho dự án sản xuất của doanh nghiệp. Dưới đây là bảng so sánh chi tiết giữa hai phiên bản phổ biến nhất hiện nay trên thị trường.

Đặc tính kỹ thuật	Phiên bản SWL1 (Chân đế)	Phiên bản SWLD1 (Mặt bích)
Đường kính trục vào	16mm	11mm
Đường kính trục ra	24mm	22mm
Bước ren tiêu chuẩn	4mm	6mm
Tải trọng nâng tối đa	500kg	500kg
Tỉ số truyền phổ biến	1/6 đến 1/24	1/6 đến 1/24
Kiểu kết nối motor	Trục đặc qua khớp nối	Lắp trực tiếp qua mặt bích

Các thông số trên có thể thay đổi nhẹ tùy thuộc vào nhà sản xuất nhưng vẫn đảm bảo tính lắp lẫn trong hầu hết ứng dụng. Khách hàng nên liên hệ Giamtoctainang.com qua số điện thoại 0918 827 329 để được tư vấn kích thước chính xác nhất.

Ứng dụng thực tế của hộp giảm tốc vít me SWLD1 SWL1

Sự đa năng của hộp giảm tốc vít me SWLD1 SWL1 cho phép nó xuất hiện trong hàng loạt hệ thống công nghiệp tự động hóa. Từ các xưởng sản xuất nhỏ đến các nhà máy luyện kim quy mô lớn đều tin dùng dòng thiết bị này.Trong lĩnh vực thủy lợi, thiết bị thường được dùng để điều khiển các cửa van hoặc cửa phai nhờ lực đẩy lớn và tính ổn định cao. Khả năng tự giữ vị trí khi mất điện là một lợi thế cực lớn giúp bảo vệ an toàn cho các công trình hạ tầng.

Tại các dây chuyền đóng gói, sản phẩm được ứng dụng để điều chỉnh độ cao của băng tải hoặc ép chặt các kiện hàng trước khi xuất xưởng. Độ chính xác trong từng bước di chuyển giúp đồng bộ hóa quy trình sản xuất một cách tuyệt vời.Hệ thống bàn nâng và thang tải hàng hóa tải trọng nhẹ cũng là mảnh đất màu mỡ cho dòng hộp số này thể hiện ưu thế. Với cấu tạo đơn giản, việc tích hợp hộp giảm tốc vào các khung máy tự chế trở nên dễ dàng hơn bao giờ hết đối với thợ cơ khí.

Ưu điểm vượt trội khi sử dụng thiết bị nâng hạ 1 cấp

Hộp giảm tốc vít me nâng hạ 1 cấp sở hữu những đặc điểm mà các loại xi lanh thủy lực hay khí nén khó lòng thay thế được. Đầu tiên phải kể đến sự vận hành cực kỳ êm ái nhờ cơ cấu ăn khớp trục vít có độ rơ thấp.Khả năng kết nối linh hoạt với cả động cơ điện 1 pha lẫn động cơ điện 3 pha giúp người dùng chủ động về nguồn điện sử dụng. Trong các trường hợp khẩn cấp, thiết bị hoàn toàn có thể vận hành bằng tay quay thủ công một cách nhẹ nhàng.Về mặt kinh tế, chi phí bảo trì cho dòng sản phẩm này thấp hơn nhiều so với các hệ thống phức tạp khác. Người dùng chỉ cần đảm bảo chế độ bôi trơn định kỳ bằng mỡ chuyên dụng để duy trì sự trơn tru cho các bề mặt ren.Tuổi thọ của hộp giảm tốc vít me SWLD1 SWL1 thường kéo dài từ 5 đến 10 năm nếu hoạt động trong điều kiện tải trọng cho phép. Đây là khoản đầu tư vô cùng hiệu quả cho các doanh nghiệp đang tìm kiếm sự bền bỉ và ổn định.

Phân loại chi tiết hộp giảm tốc vít me SWLD1 SWL1

Để đáp ứng các yêu cầu khắt khe về vị trí lắp đặt, nhà sản xuất đã chia dòng sản phẩm này thành hai nhánh chính dựa trên kiểu dáng chân đế và mặt loa. Việc lựa chọn đúng phân loại sẽ quyết định đến sự gọn gàng của hệ thống truyền động.

Đặc điểm dòng hộp giảm tốc vít me SWL1

Dòng máy này được thiết kế với phần chân đế nằm dưới đáy vỏ hộp giúp cố định chắc chắn lên khung máy hoặc sàn nhà. Đây là lựa chọn hàng đầu cho các ứng dụng nâng hạ phương thẳng đứng từ dưới lên.Hướng đẩy của phiên bản này khá đa dạng với các ký hiệu kỹ thuật như SWL1 1A cho phép đẩy lên hoặc SWL1 1B phục vụ việc đẩy xuống. Ngoài ra, loại SWL1 2A sử dụng cơ cấu đai ốc di chuyển trên trục vít cố định mang lại sự linh hoạt tối đa.Đường kính trục vào 16mm cho phép kết nối tốt với các loại khớp nối xích hoặc khớp nối cao su chịu tải cao. Với tải trọng nâng từ 100kg đến 500kg, thiết bị đáp ứng tốt các nhu cầu của xưởng cơ khí chế tạo vừa và nhỏ.

Đặc điểm hộp số vít me nâng hạ SWLD1

Ngược lại với dòng chân đế, phiên bản SWLD1 sở hữu mặt bích đầu vào hay còn gọi là mặt loa để kết nối trực tiếp với motor điện. Thiết kế này giúp tiết kiệm diện tích và giảm thiểu các sai số do lắp đặt khớp nối không đồng tâm.Trục vào của phiên bản này có kích thước 11mm, được tính toán kỹ lưỡng để khớp hoàn hảo với các dòng động cơ công suất nhỏ. Các biến thể như SWLD1 1A, SWLD1 1B và SWLD1 2A cung cấp đầy đủ các phương án di chuyển trục hoặc đai ốc theo yêu cầu.Sản phẩm này đặc biệt tương thích với các loại động cơ điện 3 pha công suất 0.18kW hoặc 0.25Hp. Sự đồng bộ giữa motor và hộp số giúp hệ thống hoạt động với hiệu suất tối ưu và giảm thiểu tiếng ồn cơ khí đáng kể.

Case study thực tế từ khách hàng Giamtoctainang.com

Một đơn vị sản xuất nội thất tại khu công nghiệp Bình Dương đã triển khai hệ thống bàn nâng phôi gỗ sử dụng hộp giảm tốc vít me SWLD1 SWL1. Trước đây, họ sử dụng xi lanh khí nén nhưng gặp hiện tượng giật cục và không giữ được độ cao chính xác khi tải trọng gỗ thay đổi.Sau khi chuyển đổi sang sử dụng 4 bộ hộp giảm tốc vít me SWLD1 SWL1 kết nối đồng bộ qua trục truyền động chung, hệ thống đã vận hành ổn định tuyệt đối. Độ sai số hành trình được kiểm soát dưới 0.5mm, giúp quá trình gia công CNC diễn ra liên tục mà không cần chỉnh sửa thủ công.Khách hàng phản hồi rằng chi phí điện năng tiêu thụ giảm đáng kể do không phải duy trì máy nén khí chạy liên tục như trước. Đặc biệt, tính năng tự hãm của trục vít me giúp bàn nâng đứng yên tại chỗ ngay cả khi tắt máy, đảm bảo an toàn tuyệt đối cho công nhân đứng máy.Trường hợp này minh chứng cho việc đầu tư đúng loại hộp giảm tốc vít me SWLD1 SWL1 không chỉ nâng cao năng suất mà còn giảm thiểu rủi ro vận hành. Quý khách có thể tìm hiểu thêm các giải pháp tương tự bằng cách liên hệ Zalo 0918827329 để được chuyên viên kỹ thuật hỗ trợ.

Lưu ý quan trọng khi lắp đặt và vận hành thiết bị

Quá trình lắp đặt hộp giảm tốc vít me SWLD1 SWL1 đòi hỏi sự tỉ mỉ để tránh gây hư hỏng các bộ phận cơ khí nhạy cảm. Việc căn chỉnh độ thẳng hàng của trục vít me với hướng di chuyển của tải trọng là yếu tố sống còn để tránh hiện tượng kẹt ren.Trong lần vận hành đầu tiên, người dùng cần kiểm tra kỹ lượng mỡ bôi trơn bên trong vỏ hộp và trên suốt chiều dài trục vít. Ma sát khô là kẻ thù số một khiến bánh vít bằng đồng nhanh chóng bị bào mòn và làm giảm độ chính xác của hành trình nâng hạ.Tải trọng nâng cần được phân bổ đều, tránh hiện tượng tải lệch tâm gây áp lực lớn lên ổ bi của hộp số. Nếu hệ thống yêu cầu nâng các vật thể có kích thước lớn, nên sử dụng phương án kết nối nhiều bộ hộp giảm tốc cùng lúc để đảm bảo sự cân bằng.Môi trường làm việc cũng ảnh hưởng lớn đến hiệu suất của thiết bị truyền động. Tại các khu vực nhiều bụi bẩn hoặc hóa chất, việc sử dụng các ống bọc bảo vệ trục vít me là cần thiết để ngăn chặn các tạp chất bám vào ren gây xước bề mặt.Cuối cùng, việc kiểm tra định kỳ các bu lông liên kết giữa hộp số và khung máy sẽ giúp ngăn ngừa các rung động không đáng có. Một hệ thống được chăm sóc kỹ lưỡng sẽ mang lại giá trị sử dụng lâu dài và sự an tâm tuyệt đối cho chủ đầu tư.
