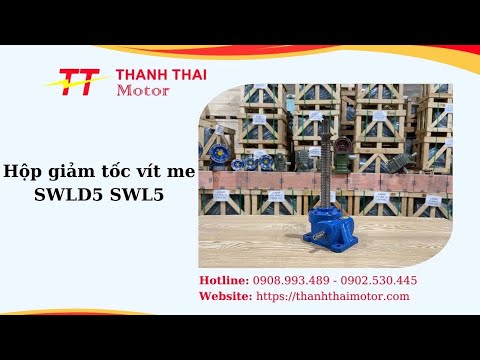

Hộp giảm tốc vít me SWLD5 SWL5

Hộp giảm tốc vít me SWLD5 SWL5 là một cơ cấu truyền động then chốt trong nhiều hệ thống công nghiệp, chuyên trách chuyển đổi chuyển động quay thành tịnh tiến. Thiết bị này đảm bảo lực nâng hạ mạnh mẽ cùng độ chính xác cao, vận hành bền bỉ. Sự kết hợp giữa dòng SWLD5 và SWL5 mang lại các lựa chọn lắp đặt đa dạng, phù hợp với nhu cầu kỹ thuật khắt khe.

Điểm nổi bật của Hộp giảm tốc vít me SWLD5 SWL5:

• Chuyển động nâng hạ êm ái, giảm rung lắc, đảm bảo độ ổn định cao.
• Khả năng tự hãm khi ngừng hoạt động, không yêu cầu phanh phụ trợ.
• Thiết kế linh hoạt, tương thích đa dạng với nhiều loại động cơ và tay quay.
• Vật liệu chế tạo cao cấp, chịu tải lớn và chống mài mòn vượt trội.
• Cung cấp giải pháp nâng hạ chính xác cho nhiều ngành công nghiệp.

Để hiểu rõ hơn về những ưu điểm và tiềm năng ứng dụng của dòng hộp giảm tốc này, chúng ta sẽ đi sâu vào cấu tạo, nguyên lý và các thông số kỹ thuật đặc trưng.

Nguyên lý hoạt động và định nghĩa Hộp giảm tốc vít me SWLD5 SWL5

Hộp giảm tốc vít me SWLD5 SWL5 đại diện cho một loại cơ cấu chuyển động cơ khí sử dụng nguyên lý trục vít và đai ốc để biến đổi chuyển động quay thành chuyển động tịnh tiến tuyến tính. Thiết kế này đặc biệt hiệu quả trong các ứng dụng yêu cầu lực nâng, đẩy hoặc ép tải trọng lớn với độ chính xác cao. Cơ chế truyền động này đảm bảo sự mượt mà và khả năng giữ vị trí tải trọng ổn định mà không cần thêm bộ phận hãm.Nguyên lý hoạt động cơ bản của hộp giảm tốc vít me xoay quanh việc bánh vít, được gắn trên trục đầu vào, quay và truyền lực tới vít me. Vít me, với các bước ren chính xác, sẽ di chuyển lên hoặc xuống thông qua một đai ốc cố định hoặc bản thân nó tự di chuyển khi đai ốc quay. Hiệu suất truyền động của hệ thống vít me thường đạt từ 30% đến 80%, phụ thuộc vào góc nâng ren và vật liệu tiếp xúc, một yếu tố mà các kỹ sư tại Giamtoctainang.com luôn tối ưu trong thiết kế.

Cấu tạo chi tiết của Hộp giảm tốc vít me SWLD5 SWL5

Cấu tạo hộp giảm tốc vít me SWLD5 SWL5 được thiết kế tối ưu hóa cho hiệu suất và độ bền, bao gồm nhiều bộ phận then chốt phối hợp nhịp nhàng. Mỗi thành phần đều đóng vai trò quan trọng trong việc đảm bảo khả năng vận hành ổn định và chính xác của toàn bộ hệ thống.

• Vỏ hộp: Chế tạo từ gang đúc hoặc hợp kim nhôm chất lượng cao, vỏ hộp không chỉ bảo vệ các bộ phận bên trong khỏi tác động môi trường như bụi bẩn và độ ẩm mà còn chịu được tải trọng và va đập. Độ cứng vững của vỏ hộp giảm tốc vít me là yếu tố tiên quyết cho khả năng chịu lực nén và momen xoắn lớn trong quá trình hoạt động.
• Vít me: Đây là bộ phận cốt lõi, thường làm từ thép hợp kim chịu mài mòn cao, được gia công tỉ mỉ từng bước ren. Chức năng chính của vít me là chuyển đổi chuyển động quay thành chuyển động tịnh tiến, tạo ra lực nâng hoặc đẩy cần thiết. Ví dụ, một vít me với độ chính xác cấp 7 ISO có thể đảm bảo sai số di chuyển dưới 0.1mm trên mỗi mét hành trình.
• Bánh vít: Thường được sản xuất từ hợp kim đồng hoặc đồng thau đặc biệt, bánh vít kết nối trực tiếp với trục đầu vào. Nó có nhiệm vụ nhận mô-men xoắn từ động cơ và truyền lực này xuống vít me, giảm thiểu tiếng ồn và đảm bảo truyền động êm ái. Sự lựa chọn vật liệu đồng cho bánh vít giúp tối ưu hóa khả năng chống ma sát và kéo dài tuổi thọ thiết bị.
• Trục: Các trục của hộp giảm tốc, bao gồm trục đầu vào và trục đầu ra, được chế tạo từ thép hợp kim tôi luyện, đảm bảo độ cứng vững và khả năng chống mài mòn vượt trội. Việc gia công chính xác các chi tiết trục cho phép dễ dàng lắp đặt vào các hệ thống truyền động, đồng thời đảm bảo vận hành ổn định. Có thể là trục dương hoặc trục âm dạng mặt loa để ghép nối linh hoạt với động cơ điện 1 pha hoặc động cơ điện 3 pha.

Thiết kế bên ngoài và vật liệu chế tạo đặc trưng của SWLD5 SWL5

Thiết kế bên ngoài của hộp giảm tốc vít me SWLD5 SWL5 không chỉ chú trọng đến tính thẩm mỹ mà còn ưu tiên khả năng vận hành bền bỉ trong môi trường công nghiệp khắc nghiệt. Phần vỏ hộp được đúc nguyên khối từ gang hoặc hợp kim nhôm, mang lại kết cấu vững chắc, tăng cường khả năng chịu lực xoắn và va đập. Bề mặt ngoài được xử lý bằng công nghệ sơn tĩnh điện cao cấp, giúp chống ăn mòn hiệu quả và kéo dài tuổi thọ sử dụng.Các trục ra và trục vào được thiết kế cân đối, gia công chính xác, cho phép lắp đặt đa hướng linh hoạt, tối ưu hóa không gian và hiệu quả bố trí trong hệ thống. Ngoài ra, hộp giảm tốc vít me còn được trang bị chân đế vững chắc hoặc mặt bích chuyên dụng để lắp đặt trực tiếp với động cơ điện, tạo thành một động cơ giảm tốc hoàn chỉnh. Đặc biệt, vật liệu gang đúc FCD450 thường được lựa chọn cho vỏ hộp do khả năng hấp thụ rung động tốt, giúp giảm thiểu tiếng ồn phát sinh trong quá trình vận hành, một yếu tố quan trọng đối với các nhà máy yêu cầu tiêu chuẩn tiếng ồn thấp.

Thông số kỹ thuật chuyên sâu của Hộp giảm tốc vít me SWLD5 SWL5

Hộp giảm tốc vít me SWLD5 SWL5 được thiết kế với các thông số kỹ thuật cụ thể nhằm đáp ứng yêu cầu đa dạng của các hệ thống nâng hạ. Việc hiểu rõ các đặc tính này là cần thiết để lựa chọn chính xác thiết bị phù hợp với tải trọng, tốc độ và môi trường hoạt động. Dưới đây là bảng tổng hợp các thông số quan trọng.

Đặc điểm	Hộp giảm tốc vít me SWL5 (Kiểu chân đế)	Hộp giảm tốc vít me SWLD5 (Kiểu mặt loa)
Hướng đẩy	SWL5 1A (Đẩy lên), SWL5 1B (Đẩy xuống), SWL5 2A (Đai ốc đi lên)	SWLD5 1A (Đẩy lên), SWLD5 1B (Đẩy xuống), SWLD5 2A (Đai ốc đi xuống)
Đường kính trục vào	20mm	24mm
Đường kính trục ra	40mm	40mm
Bước ren	7mm	7mm
Tải trọng nâng tối đa	2.200 Kg	2.200 Kg
Tỉ số truyền	1/8 đến 1/24	1/8 đến 1/24
Khả năng lắp đặt động cơ	Động cơ điện 1 pha hoặc 3 pha phù hợp với trục 20mm	Động cơ điện 3 pha 1.1kW (1.5Hp) hoặc 1.5kW (2Hp)

Một điểm cần lưu ý là tải trọng nâng tối đa 2.200 Kg thường được xác định trong điều kiện vận hành lý tưởng và chu kỳ làm việc tiêu chuẩn. Trong thực tế, các yếu tố như nhiệt độ môi trường, tần suất khởi động/dừng, và độ chính xác của căn chỉnh có thể ảnh hưởng đến khả năng chịu tải thực tế và tuổi thọ của hộp giảm tốc vít me SWLD5 SWL5.

Ứng dụng thực tiễn của Hộp giảm tốc vít me SWLD5 SWL5 trong công nghiệp

Khả năng chuyển đổi chuyển động quay thành tịnh tiến một cách chính xác cùng với khả năng chịu tải tốt đã đưa hộp giảm tốc vít me SWLD5 SWL5 trở thành một thành phần không thể thiếu trong nhiều ngành công nghiệp. Từ các hệ thống nâng hạ đơn giản đến các cơ cấu định vị phức tạp, thiết bị này luôn chứng tỏ được giá trị của mình.Các máy nâng và thang tải công nghiệp thường sử dụng hộp giảm tốc vít me để điều khiển việc di chuyển vật liệu nặng lên xuống một cách an toàn và kiểm soát. Trong ngành công nghiệp ép, các máy ép thủy lực hoặc máy ép cơ khí tận dụng cơ cấu vít me để tạo ra lực ép lớn, đồng nhất, phục vụ các quy trình như dập khuôn kim loại hoặc ép gỗ. Tại một dự án ở Bình Dương, Giamtoctainang.com đã tư vấn và cung cấp Hộp giảm tốc vít me SWLD5 để nâng hạ cửa phai thủy lực có trọng lượng 1.5 tấn, với yêu cầu điều chỉnh chính xác từng milimet cho việc kiểm soát dòng chảy. Kết quả là hệ thống vận hành trơn tru, đảm bảo độ kín khít và an toàn tuyệt đối sau ba năm hoạt động liên tục mà không phát sinh sự cố lớn.Thiết bị này cũng đóng vai trò quan trọng trong các dây chuyền sản xuất tự động, như máy đóng gói, máy dệt, nơi cần điều chỉnh vị trí các bộ phận một cách nhanh chóng và lặp lại chính xác. Hơn nữa, trong các nhà máy cơ khí và luyện kim, hộp giảm tốc vít me SWLD5 SWL5 được dùng để nâng hạ và định vị khuôn mẫu, jig hoặc các chi tiết máy lớn, đòi hỏi độ ổn định cao để đảm bảo chất lượng sản phẩm cuối cùng.

Ưu điểm vượt trội và hạn chế cần lưu ý khi vận hành SWLD5 SWL5

Hộp giảm tốc vít me SWLD5 SWL5 sở hữu nhiều ưu điểm nổi bật, làm cho nó trở thành lựa chọn ưu tiên trong các hệ thống đòi hỏi độ chính xác và an toàn. Tuy nhiên, như bất kỳ thiết bị cơ khí nào, nó cũng có những hạn chế cần được xem xét kỹ lưỡng để tối ưu hóa hiệu suất và kéo dài tuổi thọ.Một trong những ưu điểm lớn nhất là hệ vít me - bánh vít giúp chuyển động nâng hạ diễn ra cực kỳ mượt mà, hạn chế tối đa rung lắc và tiếng ồn. Điều này không chỉ cải thiện môi trường làm việc mà còn bảo vệ các chi tiết tải trọng khỏi những tác động cơ học không mong muốn. Khả năng tự hãm của hệ thống là một điểm cộng quan trọng; khi động cơ ngừng hoạt động, tải trọng sẽ được giữ nguyên vị trí mà không cần bất kỳ bộ phận phanh hỗ trợ nào, tăng cường an toàn và giảm chi phí vận hành. Hộp giảm tốc vít me cũng tương thích rộng rãi với nhiều loại động cơ điện hoặc có thể vận hành thủ công bằng tay quay, mang lại sự linh hoạt cao trong thiết kế hệ thống.Tuy nhiên, hộp giảm tốc vít me SWLD5 SWL5 cũng có một số hạn chế. Hiệu suất truyền động của cơ cấu vít me thường thấp hơn so với các loại hộp giảm tốc bánh răng thông thường, dao động từ 30-80% do ma sát lớn giữa vít me và bánh vít. Điều này dẫn đến sự tỏa nhiệt đáng kể, đặc biệt trong các ứng dụng làm việc liên tục ở tải trọng cao, đòi hỏi hệ thống tản nhiệt hoặc chu kỳ làm việc gián đoạn để tránh quá nhiệt. Ngoài ra, tốc độ nâng hạ của vít me thường bị giới hạn so với các phương pháp truyền động khác, không phù hợp cho các ứng dụng yêu cầu tốc độ di chuyển cực nhanh. Việc bảo trì định kỳ, đặc biệt là bôi trơn các bề mặt tiếp xúc, là cực kỳ cần thiết để duy trì hiệu suất và ngăn ngừa mài mòn sớm.

Phân loại và lựa chọn Hộp giảm tốc vít me SWLD5 SWL5 phù hợp

Hộp giảm tốc vít me SWLD5 SWL5 được phân loại chủ yếu dựa trên kiểu lắp đặt và thiết kế trục, đáp ứng các yêu cầu khác nhau trong ngành công nghiệp. Việc hiểu rõ sự khác biệt giữa các loại này giúp kỹ sư và người sử dụng đưa ra quyết định lựa chọn chính xác, tối ưu hóa chi phí và hiệu suất vận hành.

Hộp giảm tốc vít me SWL5 (kiểu chân đế)

Hộp giảm tốc vít me SWL5 là dòng sản phẩm được thiết kế với chân đế cố định, cho phép lắp đặt vững chắc trên các bề mặt phẳng. Thiết kế này đặc biệt phù hợp cho các hệ thống yêu cầu sự ổn định cao và khả năng chịu tải trọng thẳng đứng hoặc ngang đáng kể. Dòng SWL5 cung cấp các tùy chọn hướng đẩy khác nhau, như SWL5 1A đẩy lên, SWL5 1B đẩy xuống, và SWL5 2A nơi đai ốc di chuyển lên, mang lại sự linh hoạt trong cấu trúc hệ thống. Đường kính trục vào 20mm và trục ra 40mm cùng bước ren 7mm, tải trọng nâng tối đa 2.200 Kg, và tỉ số truyền từ 1/8 đến 1/24 là những thông số kỹ thuật cốt lõi của loại này.

Hộp giảm tốc vít me SWLD5 (kiểu mặt loa)

Ngược lại, hộp giảm tốc vít me SWLD5 được thiết kế với mặt loa (mặt bích) để lắp đặt trực tiếp vào động cơ điện, tạo thành một khối liền mạch và tối ưu hóa không gian. Kiểu lắp đặt này lý tưởng cho các ứng dụng nơi cần tích hợp chặt chẽ giữa động cơ và cơ cấu giảm tốc, giảm thiểu rung động và tăng cường độ cứng tổng thể của hệ thống. Các hướng đẩy tương tự như SWL5, bao gồm SWLD5 1A đẩy lên, SWLD5 1B đẩy xuống, và SWLD5 2A nơi đai ốc di chuyển xuống. Với đường kính trục vào 24mm và trục ra 40mm, cùng bước ren 7mm và khả năng nâng tải 2.200 Kg, SWLD5 thường được ghép nối hiệu quả với động cơ điện 3 pha có công suất 1.1kW (1.5Hp) hoặc 1.5kW (2Hp).

Việc lựa chọn giữa SWL5 và SWLD5 phụ thuộc vào yêu cầu cụ thể về không gian lắp đặt, loại động cơ sẵn có, và phương pháp gắn kết trong ứng dụng. Đối với các hệ thống cần giải pháp lắp đặt tích hợp, SWLD5 thường là lựa chọn tối ưu, trong khi SWL5 phù hợp hơn cho những nơi có sẵn khung đỡ và cần sự linh hoạt trong việc bố trí động cơ.

Đảm bảo hiệu suất với Hộp giảm tốc vít me SWLD5 SWL5 từ Giamtoctainang.com

Việc lựa chọn một nhà cung cấp uy tín là yếu tố then chốt để đảm bảo hiệu suất và độ bền lâu dài của hộp giảm tốc vít me SWLD5 SWL5. Giamtoctainang.com tự hào là đơn vị chuyên cung cấp các giải pháp truyền động chất lượng cao, mang đến sự an tâm tuyệt đối cho khách hàng. Đơn vị không chỉ cung cấp sản phẩm mà còn hỗ trợ kỹ thuật chuyên sâu, giúp khách hàng tối ưu hóa hệ thống vận hành.Với kinh nghiệm dày dặn trong lĩnh vực thiết bị công nghiệp, Giamtoctainang.com cam kết cung cấp các dòng hộp giảm tốc vít me SWLD5 SWL5 chính hãng, có nguồn gốc rõ ràng và đạt các tiêu chuẩn kỹ thuật quốc tế. Việc này đảm bảo rằng mỗi thiết bị đến tay khách hàng đều có thể vận hành ổn định, bền bỉ và chính xác trong mọi ứng dụng. Hãy để Giamtoctainang.com trở thành đối tác tin cậy, cùng bạn kiến tạo những giải pháp công nghiệp hiệu quả.

Chính sách bảo hành, giao hàng và cam kết tại Giamtoctainang.com

Khách hàng khi mua hộp giảm tốc tại Giamtoctainang.com sẽ nhận được những quyền lợi sau:

Bảo hành đến 24 tháng

Mọi sản phẩm hộp giảm tốc (hộp số giảm tốc) từ Giamtoctainang.com đều được hỗ trợ bảo hành chính hãng lên tới 24 tháng. Chúng tôi cam kết mang đến sự an tâm tuyệt đối cho khách hàng với chính sách hậu mãi minh bạch và quy trình xử lý nhanh gọn.

Giao hàng toàn quốc

Dịch vụ giao hàng của chúng tôi phủ sóng khắp 63 tỉnh thành cả nước. Bất kể vị trí địa lý, sản phẩm sẽ được chuyển đến tận tay khách hàng một cách nhanh chóng và an toàn tuyệt đối.

Sản phẩm đạt chuẩn chất lượng Châu Âu với công nghệ Đức

Các loại hộp giảm tốc của Giamtoctainang.com được chế tạo dựa trên công nghệ Đức hiện đại, tuân thủ các tiêu chuẩn chất lượng Châu Âu nghiêm ngặt. Điều này đảm bảo hiệu suất hoạt động ổn định và tuổi thọ sản phẩm lâu dài.

Giá cả cạnh tranh, chiết khấu tốt cho đại lý và khách hàng số lượng lớn

Chúng tôi cung cấp mức giá cạnh tranh cùng nhiều chương trình ưu đãi đặc biệt cho khách hàng mua số lượng lớn và các đại lý. Mua hàng với số lượng càng lớn, quý khách càng nhận được chiết khấu hấp dẫn, giúp tối đa hóa lợi nhuận.

Đầy đủ giấy tờ chứng nhận: CO, CQ,...

Tất cả sản phẩm đều đi kèm với đầy đủ chứng nhận nguồn gốc xuất xứ (CO) và chứng nhận chất lượng (CQ). Những giấy tờ này là minh chứng rõ ràng về chất lượng, giúp khách hàng hoàn toàn tin tưởng khi sử dụng trong các dự án hay công trình có yêu cầu kỹ thuật cao.
