Cách đọc thông số trên hộp giảm tốc NMRV chuẩn kỹ thuật

Tác giả: ThanhThaiMotor

Cập nhật lúc: 24/01/2026

Giải mã Cách đọc thông số trên hộp giảm tốc NMRV giúp kỹ thuật viên xác định chính xác các chỉ số kỹ thuật như tỷ số truyền, mô men xoắn và kích thước lắp đặt. Bài viết cung cấp hướng dẫn chi tiết về các ký hiệu trên nhãn mác, hỗ trợ việc lựa chọn thiết bị tương thích với động cơ điện. Việc nắm vững kiến thức này đảm bảo hệ thống truyền động vận hành ổn định, giảm thiểu rủi ro hỏng hóc và tối ưu hóa chi phí đầu tư trong sản xuất công nghiệp.

Xác định chính xác size hộp số để tương thích với công suất motor điện.
Phân tích tỷ số truyền nhằm kiểm soát tốc độ vòng quay trục ra.
Đánh giá hệ số phục vụ đảm bảo độ bền trong điều kiện tải nặng.
Lựa chọn kiểu lắp đặt phù hợp với không gian bố trí máy móc thực tế.

Hộp giảm tốc NMRV là dòng giảm tốc trục vít bánh vít có vỏ nhôm hoặc gang được sử dụng phổ biến nhất hiện nay. Nắm vững Cách đọc thông số trên hộp giảm tốc NMRV giúp người dùng phân biệt được các loại model từ size 025 đến size 150. Mỗi ký tự trên tem nhãn đại diện cho một đặc tính kỹ thuật riêng biệt của bộ giảm tốc motor. Sự am hiểu này ngăn chặn tình trạng lắp đặt sai lệch gây cháy nổ hoặc hư hại bánh răng.

Giamtoctainang.com sở hữu đội ngũ kỹ thuật viên dày dạn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor. Đội ngũ chuyên gia luôn sẵn sàng hỗ trợ khách hàng giải mã các ký hiệu phức tạp nhất. Việc chọn mua hộp giảm tốc giá rẻ mà không rõ thông số thường dẫn đến hiệu suất kém. Do đó, quy trình tìm hiểu kỹ lưỡng Cách đọc thông số trên hộp giảm tốc NMRV là bước khởi đầu bắt buộc.

Mã sản phẩm thông thường bao gồm chuỗi ký tự mô tả đầy đủ tính chất của thiết bị truyền động. Ví dụ mã NMRV 063-40-E-FA-AS1-71B5 chứa đựng thông tin về kích thước, tỷ số truyền và các phụ kiện đi kèm. Hiểu được trình tự này là cốt lõi của Cách đọc thông số trên hộp giảm tốc NMRV. Mỗi phân đoạn trong mã số giúp kỹ sư biết được hộp giảm tốc cơ khí này có lắp được vào máy hay không.

Phân khúc hộp giảm tốc trung quốc hiện nay chiếm lĩnh thị trường nhờ mẫu mã đa dạng và giá thành cạnh tranh. Tuy nhiên, người mua cần chú ý đến chất lượng vòng bi và phớt dầu bên trong bộ hộp số giảm tốc này. Sự sai lệch trong Cách đọc thông số trên hộp giảm tốc NMRV có thể khiến bạn mua nhầm sản phẩm không đủ chịu tải. Hãy luôn yêu cầu nhà cung cấp hộp số giảm tốc giải thích rõ các ký tự đặc biệt trên vỏ hộp.

Thông số size như 030, 040, 050, 063 thường xuất hiện ngay sau tên dòng sản phẩm NMRV. Con số này chính là khoảng cách từ tâm trục vào đến tâm trục ra tính bằng milimét. Đây là chỉ số quan trọng nhất trong Cách đọc thông số trên hộp giảm tốc NMRV vì nó quyết định khả năng chịu lực. Size càng lớn thì bánh vít bên trong càng dày, cho phép chịu mô men xoắn lớn hơn đáng kể.

Khi thay thế một bộ giảm tốc đã cũ, việc đo đạc kích thước thực tế là cần thiết để đối chiếu. Một sai lầm phổ biến là chỉ nhìn vào hình dáng bên ngoài mà bỏ qua việc kiểm tra Cách đọc thông số trên hộp giảm tốc NMRV về kích thước tâm trục. Điều này dẫn đến việc không lắp vừa chân đế hoặc vướng víu vào các bộ phận khác. Đối với các dòng hộp giảm tốc cốt âm, kích thước lỗ trục ra cũng thay đổi theo từng size cụ thể.

Công suất đầu vào thường được ký hiệu là P1 và đo bằng đơn vị kW hoặc HP. Một kỹ năng quan trọng trong Cách đọc thông số trên hộp giảm tốc NMRV là biết motor nào lắp vừa vào mặt bích đầu vào. Các mặt bích chuẩn như B5 hoặc B14 sẽ quy định đường kính lỗ trục và vòng định vị. Nếu chọn hộp số motor không khớp mặt bích, việc kết nối sẽ trở nên bất khả thi hoặc cần thêm bộ chuyển đổi.

Dưới đây là công thức tính mô men xoắn đầu ra dựa trên công suất đầu vào:
T2 = (9550 * P1 * i * eta) / n1
Trong đó, eta là hiệu suất của hộp số giảm tốc motor, n1 là tốc độ motor. Cách đọc thông số trên hộp giảm tốc NMRV chính xác giúp bạn tính toán được lực kéo thực tế của máy. Đừng bao giờ lắp động cơ có công suất vượt quá mức cho phép của size hộp số để tránh làm gãy trục vít.

Tỷ số truyền i hoặc Ratio biểu thị mức độ giảm tốc từ trục vào đến trục ra. Trong Cách đọc thông số trên hộp giảm tốc NMRV, tỷ số này thường nằm trong dải từ 5 đến 100 cho một cấp giảm tốc. Nếu cần tỷ số cao hơn, người ta thường kết hợp thêm tầng giảm tốc sơ cấp hoặc dùng hộp số giảm tốc nmrv hai cấp. Việc lựa chọn i phụ thuộc hoàn toàn vào tốc độ làm việc mong muốn của thiết bị đầu cuối.

Xem thêm: Hướng dẫn chọn công suất hộp giảm tốc chuẩn kỹ thuật nhất

Giả sử motor quay 1450 vòng mỗi phút và tỷ số truyền là 50, tốc độ trục ra sẽ khoảng 29 vòng mỗi phút. Cách đọc thông số trên hộp giảm tốc NMRV giúp bạn tính toán nhịp độ sản xuất của dây chuyền một cách khoa học. Sự sai lệch tỷ số truyền sẽ làm thay đổi hoàn toàn quy trình công nghệ, ví dụ như làm máy trộn chạy quá nhanh gây hỏng nguyên liệu. Hãy luôn kiểm tra số răng bánh vít nếu tem nhãn bị mờ.

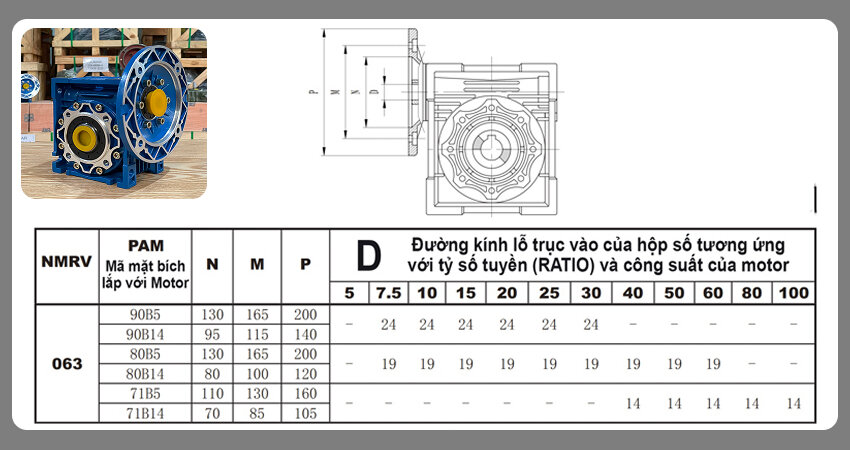

Tỷ số truyền là một trong những thông số quan trọng nhất của hộp giảm tốc, biểu thị mức độ giảm tốc của thiết bị

Mô men xoắn đầu ra T2 đại diện cho sức mạnh thực tế của hộp số giảm tốc động cơ. Khi Cách đọc thông số trên hộp giảm tốc NMRV, bạn cần chú ý đến mô men xoắn định mức và mô men xoắn tối đa. Nếu tải trọng của bạn vượt quá khả năng của hộp số giảm tốc, hiện tượng trượt răng hoặc gãy trục sẽ xảy ra. Điều này cực kỳ quan trọng đối với các loại máy khởi động dưới tải nặng như băng tải đá hoặc máy nghiền.

Nhiều người lầm tưởng rằng chỉ cần tỷ số truyền lớn là máy sẽ khỏe, nhưng thực tế size hộp số giới hạn lực mô men cực đại. Cách đọc thông số trên hộp giảm tốc NMRV sẽ cho biết giới hạn vật lý của vật liệu chế tạo bánh vít (thường là đồng phosphor). Một bộ hộp số giảm tốc chất lượng sẽ có bảng tra cứu mô men chi tiết cho từng dải tốc độ. Việc bỏ qua thông số này là nguyên nhân hàng đầu dẫn đến sự cố trong vận hành công nghiệp.

Hệ số phục vụ Sf là chỉ số bù trừ cho các yếu tố môi trường và tính chất tải trọng. Cách đọc thông số trên hộp giảm tốc NMRV thường yêu cầu Sf lớn hơn 1.0 cho các ứng dụng thông thường. Nếu máy chạy 24 giờ mỗi ngày hoặc có hiện tượng giật cục, bạn phải chọn Sf từ 1.5 trở lên. Đây là kiến thức nâng cao trong Cách đọc thông số trên hộp giảm tốc NMRV mà không phải ai cũng chú ý.

Hệ số này giúp bảo vệ hộp giảm tốc motor khỏi các cú sốc cơ khí đột ngột. Một hệ thống máy ép nhựa yêu cầu hệ số phục vụ cao do áp lực thay đổi liên tục trong chu kỳ ép. Khi áp dụng Cách đọc thông số trên hộp giảm tốc NMRV, hãy luôn cộng thêm biên độ an toàn để kéo dài tuổi thọ thiết bị. Giamtoctainang.com luôn khuyên khách hàng không nên chạy sát tải để tránh việc bảo trì liên tục.

Tính linh hoạt của dòng NMRV nằm ở khả năng lắp đặt đa hướng nhờ vỏ hộp có lỗ bắt vít ở tất cả các mặt. Cách đọc thông số trên hộp giảm tốc NMRV bao gồm việc xác định vị trí lắp như B3, B8, V5 hoặc V6. Mỗi vị trí yêu cầu lượng dầu bôi trơn và cách bố trí nút thông hơi khác nhau. Nếu lắp sai vị trí mà không điều chỉnh dầu, bánh răng phía trên có thể bị cháy do thiếu bôi trơn cục bộ.

Phụ kiện đi kèm như mặt bích ra FA, FB hoặc cánh tay phản lực (torque arm) cũng được ghi trong mã sản phẩm. Cách đọc thông số trên hộp giảm tốc NMRV giúp bạn biết được máy có cần thêm trục ra đơn hay trục ra đôi hay không. Đối với các dòng hộp giảm tốc cốt âm, việc sử dụng cánh tay phản lực giúp triệt tiêu lực xoắn lên khung máy. Sự chuẩn bị kỹ lưỡng về kiểu lắp giúp tiết kiệm thời gian thi công tại công trường.

Đường kính trục vào và trục ra là các con số cụ thể quyết định việc lắp ráp cơ khí thành công. Trong Cách đọc thông số trên hộp giảm tốc NMRV, trục vào phụ thuộc vào mã vỏ motor (ví dụ 71B5 có trục 14mm). Trục ra của hộp giảm tốc nmrv size 063 tiêu chuẩn là 25mm, nhưng có thể có các biến thể khác. Việc kiểm tra kích thước then (keyway) cũng là một phần không thể thiếu của quy trình này.

Sử dụng thước kẹp để xác định chính xác đường kính trục trước khi tiến hành đặt hàng từ đơn vị cung cấp hộp số giảm tốc. Một sai số nhỏ về kích thước trục sẽ dẫn đến việc phải gia công lại, làm yếu kết cấu thép của trục. Cách đọc thông số trên hộp giảm tốc NMRV chính xác giúp bạn chọn đúng khớp nối hoặc nhông xích tương ứng. Sự đồng bộ về kích thước là chìa khóa cho một hệ thống truyền động êm ái và không rung động.

Chỉ số IP xác định khả năng kháng bụi và nước của vỏ hộp và các vị trí phớt dầu. Cách đọc thông số trên hộp giảm tốc NMRV thường thấy tiêu chuẩn IP54 hoặc IP55. Đối với môi trường chế biến thực phẩm thường xuyên xịt rửa nước, bạn cần yêu cầu cấp bảo vệ cao hơn. Việc thấm nước vào bên trong làm hỏng dầu bôi trơn và gây rỉ sét vòng bi nhanh chóng.

Xem thêm: Hướng dẫn tra cứu thông số motor giảm tốc chính xác

Môi trường nhiều bụi mịn như xưởng gỗ yêu cầu phớt dầu chuyên dụng để tránh bụi chui vào làm mòn trục vít. Cách đọc thông số trên hộp giảm tốc NMRV giúp bạn đưa ra yêu cầu cụ thể với nhà bán hàng về loại phớt chịu nhiệt hoặc chống hóa chất. Đừng chủ quan với các thông số bảo vệ nếu máy của bạn hoạt động ngoài trời. Sự bền bỉ của hộp giảm tốc giá rẻ phụ thuộc rất nhiều vào cách bạn bảo vệ nó khỏi tác nhân ngoại cảnh.

Trong một lần tham gia hỗ trợ tại nhà máy bao bì ở Bình Dương, tôi đã chứng kiến một hệ thống băng tải liên tục bị dừng hoạt động. Qua kiểm tra Cách đọc thông số trên hộp giảm tốc NMRV hiện có, tôi phát hiện họ đang dùng size 050 cho tải trọng cần mô men xoắn lên tới 120 Nm. Theo bảng thông số kỹ thuật, size 050 chỉ chịu được tối đa khoảng 70 Nm ở tỷ số truyền 60. Việc quá tải khiến nhiệt độ hộp số tăng lên 90 độ C chỉ sau một giờ chạy.

Tôi đã tư vấn thay thế sang dòng hộp số motor giảm tốc size 075 với hệ số phục vụ Sf là 1.4. Sau khi áp dụng Cách đọc thông số trên hộp giảm tốc NMRV chuẩn xác để chọn lại model, hệ thống đã hoạt động ổn định suốt 6 tháng mà không cần bảo trì lớn. Bài học rút ra là việc hiểu rõ thông số không chỉ là lý thuyết mà là yếu tố sinh tồn của thiết bị. Sự đầu tư vào một size lớn hơn ban đầu đã cứu nhà máy khỏi thiệt hại hàng trăm triệu đồng do ngừng sản xuất.

Hộp giảm tốc này có nhiều ưu điểm vượt trội nhưng cũng tồn tại những hạn chế nhất định mà người dùng cần lưu ý. Cách đọc thông số trên hộp giảm tốc NMRV sẽ giúp bạn tận dụng tốt các lợi thế và phòng tránh các rủi ro kỹ thuật.

Ưu điểm: Thiết kế gọn nhẹ, vỏ nhôm tản nhiệt tốt, vận hành cực kỳ êm ái và không gây tiếng ồn lớn.
Ưu điểm: Khả năng tự hãm ở tỷ số truyền cao, rất an toàn cho các ứng dụng nâng hạ đơn giản.
Nhược điểm: Hiệu suất truyền động không cao bằng hộp số bánh răng nghiêng do ma sát trục vít lớn.
Nhược điểm: Nhiệt độ vận hành thường cao hơn, yêu cầu dầu bôi trơn chất lượng tốt và thay dầu định kỳ.

Bảng dữ liệu dưới đây tổng hợp các chỉ số cơ bản giúp việc thực hiện Cách đọc thông số trên hộp giảm tốc NMRV trở nên trực quan hơn.

Size Hộp Số	Công Suất Max (kW)	Mô Men Max (Nm)	Đường Kính Trục Ra (mm)	Trọng Lượng (kg)
NMRV 030	0.18	20	14	1.2
NMRV 040	0.37	42	18	2.3
NMRV 050	0.75	80	25	3.5
NMRV 063	1.5	150	25	6.2
NMRV 075	2.2	230	28	9.0
NMRV 090	4.0	420	35	13.0

Thị trường hiện nay có rất nhiều đơn vị bán lẻ nhưng việc tìm một nơi cung cấp hộp số giảm tốc uy tín là điều không dễ dàng. Cách đọc thông số trên hộp giảm tốc NMRV đúng sẽ giúp bạn so sánh giá cả giữa các bên một cách công bằng. Một sản phẩm có giá quá thấp thường đi kèm với việc cắt giảm chất lượng phớt hoặc vòng bi. Giamtoctainang.com cam kết minh bạch về nguồn gốc và các chỉ số kỹ thuật trên từng sản phẩm.

Giá cả của hộp số giảm tốc cốt âm thường dao động tùy theo size và tỷ số truyền. Các dòng size nhỏ như 030, 040 thường có sẵn số lượng lớn và giá mềm hơn. Đối với các size lớn từ 110 trở lên, vật liệu vỏ gang làm giá thành tăng cao đáng kể. Áp dụng Cách đọc thông số trên hộp giảm tốc NMRV để yêu cầu báo giá chính xác model bạn cần, tránh việc báo giá chung chung gây nhầm lẫn. Đội ngũ của chúng tôi luôn sẵn lòng cung cấp bảng tra cứu catalog chi tiết cho mọi đối tác.

STT	Sản phẩm	Giá	Thông số
1	Hộp giảm tốc NMRV 30	Từ 800.000₫	NMRV 30, 1 cấp, 2 cấp
2	Hộp giảm tốc NMRV 40	Từ 900.000₫	NMRV 40, 1 cấp, 2 cấp
3	Hộp giảm tốc NMRV 50	Từ 1.200.000₫	NMRV 50, 1 cấp, 2 cấp
4	Hộp giảm tốc NMRV 63	Từ 1.500.000₫	NMRV 63, 1 cấp, 2 cấp
5	Hộp giảm tốc NMRV 75	Từ 2.000.000₫	NMRV 75, 1 cấp, 2 cấp
6	Hộp giảm tốc 2 cấp NMRV 40 – 50	Từ 2.550.000₫	2 cấp, NMRV 40, NMRV 50
7	Hộp giảm tốc NMRV 90	Từ 2.800.000₫	NMRV 90, 1 cấp, 2 cấp
8	Hộp giảm tốc 2 cấp NMRV 40 – 63	Từ 3.150.000₫	2 cấp, NMRV 40, NMRV 63
9	Hộp giảm tốc 2 cấp NMRV 50 – 63	Từ 3.390.000₫	2 cấp, NMRV 50, NMRV 63
10	Hộp giảm tốc 2 cấp UDL 0.37kW – NMRV 50	Từ 3.600.000₫	2 cấp, UDL 0.37kW, NMRV 50
11	Hộp giảm tốc 2 cấp NMRV 40 – 75	Từ 3.650.000₫	2 cấp, NMRV 40, NMRV 75
12	Hộp giảm tốc 2 cấp NMRV 50 – 75	Từ 3.800.000₫	2 cấp, NMRV 50, NMRV 75
13	Hộp giảm tốc 2 cấp NMRV 63 – 75	Từ 4.390.000₫	2 cấp, NMRV 63, NMRV 75
14	Hộp giảm tốc 2 cấp UDL 0.8kW – NMRV 63	Từ 4.750.000₫	2 cấp, UDL 0.8kW, NMRV 63
15	Hộp giảm tốc 2 cấp NMRV 50 – 90	Từ 4.950.000₫	2 cấp, NMRV 50, NMRV 90
16	Hộp giảm tốc 2 cấp NMRV 63 – 90	Từ 5.490.000₫	2 cấp, NMRV 63, NMRV 90
17	Hộp giảm tốc NMRV 110	Từ 5.800.000₫	NMRV 110, 1 cấp, 2 cấp
18	Hộp giảm tốc 2 cấp NMRV 75 – 90	Từ 5.890.000₫	2 cấp, NMRV 75, NMRV 90

Xem thêm: Động cơ giảm tốc mới chạy bị giật cục: Nguyên nhân và xử lý

Xem tất cả 32 sản phẩm: Hộp giảm tốc NMRV

Khách hàng khi mua hộp giảm tốc tại Giamtoctainang.com sẽ nhận được những quyền lợi sau:

Bảo hành đến 24 tháng

Mọi sản phẩm hộp giảm tốc (hộp số giảm tốc) từ Giamtoctainang.com đều được hỗ trợ bảo hành chính hãng lên tới 24 tháng. Chúng tôi cam kết mang đến sự an tâm tuyệt đối cho khách hàng với chính sách hậu mãi minh bạch và quy trình xử lý nhanh gọn.

Giao hàng toàn quốc

Dịch vụ giao hàng của chúng tôi phủ sóng khắp 63 tỉnh thành cả nước. Bất kể vị trí địa lý, sản phẩm sẽ được chuyển đến tận tay khách hàng một cách nhanh chóng và an toàn tuyệt đối.

Sản phẩm đạt chuẩn chất lượng Châu Âu với công nghệ Đức

Các loại hộp giảm tốc của Giamtoctainang.com được chế tạo dựa trên công nghệ Đức hiện đại, tuân thủ các tiêu chuẩn chất lượng Châu Âu nghiêm ngặt. Điều này đảm bảo hiệu suất hoạt động ổn định và tuổi thọ sản phẩm lâu dài.

Giá cả cạnh tranh, chiết khấu tốt cho đại lý và khách hàng số lượng lớn

Chúng tôi cung cấp mức giá cạnh tranh cùng nhiều chương trình ưu đãi đặc biệt cho khách hàng mua số lượng lớn và các đại lý. Mua hàng với số lượng càng lớn, quý khách càng nhận được chiết khấu hấp dẫn, giúp tối đa hóa lợi nhuận.

Đầy đủ giấy tờ chứng nhận: CO, CQ,...

Tất cả sản phẩm đều đi kèm với đầy đủ chứng nhận nguồn gốc xuất xứ (CO) và chứng nhận chất lượng (CQ). Những giấy tờ này là minh chứng rõ ràng về chất lượng, giúp khách hàng hoàn toàn tin tưởng khi sử dụng trong các dự án hay công trình có yêu cầu kỹ thuật cao.

Bạn cần tư vấn để lựa chọn hộp giảm tốc phù hợp với nhu cầu sử dụng? Hãy liên hệ ngay với Giamtoctainang.com qua các phương thức sau:

Gọi hotline: 0918 827 329
Zalo: 0918827329

Thông thường các size từ 025 đến 090 được đúc bằng hợp kim nhôm để nhẹ và tản nhiệt. Từ size 110 đến 150, nhà sản xuất sử dụng vỏ gang để đảm bảo độ cứng vững dưới tải trọng cực lớn.

Ký hiệu E biểu thị hộp số có trục vít hai đầu, cho phép lắp thêm tay quay hoặc tích hợp thêm bộ mã hóa encoder. Nếu không có ký hiệu này, trục vít chỉ có một đầu kết nối với motor.

Trong Cách đọc thông số trên hộp giảm tốc NMRV, tỷ số truyền cao đồng nghĩa với góc xoắn của trục vít nhỏ dần. Điều này làm tăng ma sát trượt giữa trục vít và bánh vít, dẫn đến tổn hao năng lượng dưới dạng nhiệt.

Có, bạn hoàn toàn có thể đảo chiều lắp đặt hoặc sử dụng trục ra đơn/đôi để thay đổi hướng truyền động. Cấu trúc đối xứng của vỏ NMRV cho phép linh hoạt trong việc bố trí trục ra ở cả hai bên.

Size 063 thường cần khoảng 0.3 lít dầu chuyên dụng cho trục vít bánh vít. Tuy nhiên, lượng dầu thực tế có thể thay đổi tùy vào vị trí lắp đặt đứng hay nằm ngang để đảm bảo ngập bánh răng.

Việc thực hiện Cách đọc thông số trên hộp giảm tốc NMRV một cách chuyên nghiệp là nền tảng để xây dựng hệ thống máy móc bền bỉ. Từ việc xác định kích thước khung, công suất đầu vào cho đến tính toán mô men xoắn và hệ số phục vụ, mỗi bước đều đòi hỏi sự chính xác tuyệt đối. Giamtoctainang.com tự hào mang đến kiến thức sâu rộng và sản phẩm chất lượng, giúp khách hàng hoàn toàn làm chủ công nghệ truyền động. Hãy luôn kiểm tra kỹ các ký hiệu kỹ thuật trước khi vận hành để đảm bảo an toàn và đạt hiệu suất cao nhất trong sản xuất. Hiểu đúng thông số chính là cách tốt nhất để tiết kiệm chi phí bảo trì lâu dài.
