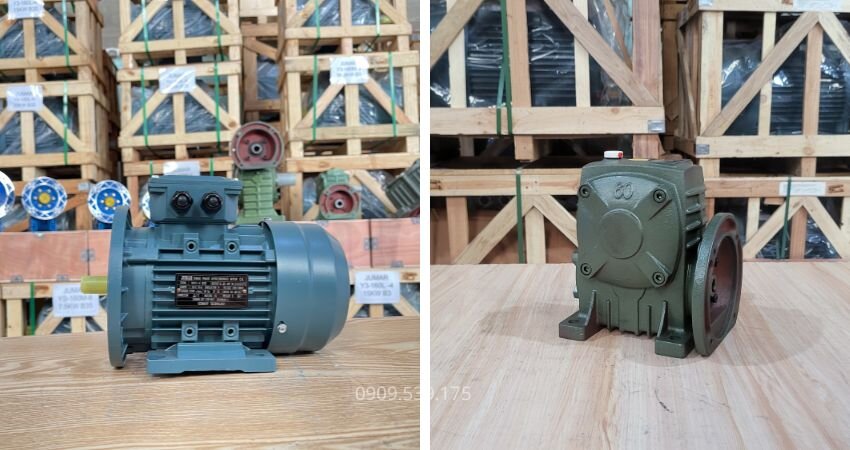

Cách Lắp Hộp Giảm Tốc WPDA Với Động Cơ Điện Chuẩn Kỹ Thuật

Cách lắp hộp giảm tốc WPDA với động cơ điện đúng kỹ thuật đảm bảo hệ thống truyền động vận hành ổn định, giảm rung lắc và kéo dài tuổi thọ thiết bị. Việc này đòi hỏi kiểm tra thông số, vệ sinh kỹ lưỡng, lắp ghép mặt bích và siết bu-lông đồng tâm. Tuân thủ quy trình chuẩn giúp thiết bị đạt hiệu suất tối ưu, tránh hư hỏng.

Những Điểm Mấu Chốt Khi Thực Hiện Cách Lắp Hộp Giảm Tốc WPDA Với Động Cơ Điện Đúng Kỹ Thuật

• Kiểm tra kỹ lưỡng các thông số kỹ thuật và kích thước lắp ghép giữa động cơ và hộp giảm tốc WPDA để đảm bảo sự tương thích hoàn hảo.
• Vệ sinh sạch sẽ các bề mặt tiếp xúc và trục, sau đó bôi trơn nhẹ nhàng giúp quá trình lắp đặt diễn ra trơn tru và bảo vệ chi tiết khỏi ăn mòn.
• Thực hiện căn chỉnh trục đồng tâm và siết bu-lông đối xứng để tránh rung động, giảm thiểu mài mòn, đồng thời kéo dài tuổi thọ bạc đạn và bánh răng.
• Tuân thủ đúng quy trình lắp đặt then (cavet) và lắp đặt nút thông hơi chuyên dụng để ngăn chặn hư hỏng cơ khí và tăng áp suất bên trong hộp số.

Việc nắm vững các nguyên tắc cơ bản và thực hiện đúng kỹ thuật lắp đặt sẽ đảm bảo hệ thống truyền động vận hành hiệu quả, bền bỉ và an toàn trong mọi ứng dụng công nghiệp.

Chuẩn bị dụng cụ và đối chiếu thông số

Việc chuẩn bị kỹ lưỡng dụng cụ và đối chiếu thông số là bước đầu tiên để đảm bảo hệ thống truyền động vận hành trơn tru, ổn định và kéo dài tuổi thọ thiết bị. Sự chính xác ngay từ đầu giúp phòng tránh các sự cố không mong muốn.

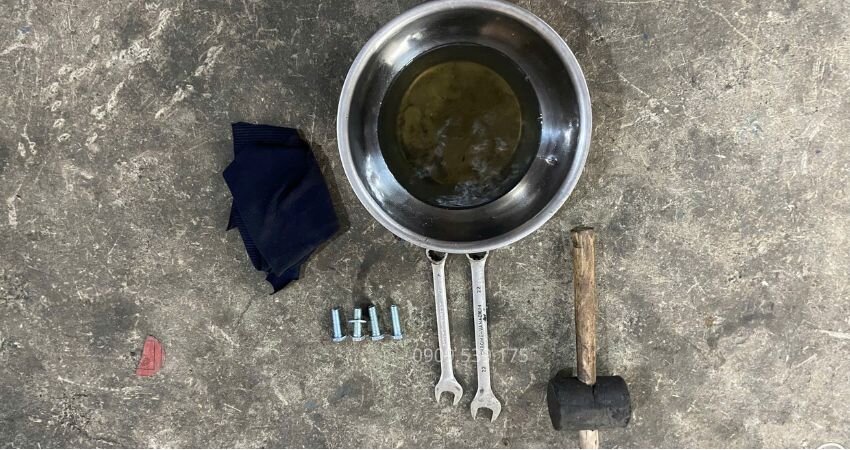

Dụng cụ thao tác khi lắp hộp giảm tốc WPDA với động cơ điện

Để lắp đặt hộp giảm tốc WPDA với động cơ điện (motor điện) một cách hiệu quả, bạn cần chuẩn bị đầy đủ các dụng cụ chuyên dụng sau:

• Bộ cờ lê, mỏ lết hoặc súng siết bu-lông chuyên dụng bằng pin để siết chặt các mối nối.
• Búa cao su để điều chỉnh nhẹ nhàng các chi tiết mà không gây hư hại bề mặt.
• Dầu bôi trơn hoặc mỡ bò công nghiệp chất lượng cao, giúp giảm ma sát và bảo vệ các bộ phận.
• Khăn lau sạch và dung dịch tẩy rửa cơ khí chuyên dụng để loại bỏ bụi bẩn, dầu mỡ cũ.
• Thước kẹp để đo đạc và kiểm tra kích thước lắp ghép với độ chính xác cao.

Đối chiếu thông số lắp ghép

Trước khi tiến hành cách lắp hộp giảm tốc WPDA với động cơ điện, việc kiểm tra kỹ lưỡng các thông số kỹ thuật là vô cùng quan trọng. Điều này đảm bảo sự tương thích và vận hành an toàn cho toàn bộ hệ thống.

• Kích thước mặt bích: Đảm bảo mặt bích động cơ khớp hoàn toàn với mặt bích của hộp số giảm tốc WPDA để tránh lệch tâm.
• Đường kính cốt: Kiểm tra lỗ cốt âm của WPDA và cốt trục motor có tương thích không, đảm bảo ăn khớp chính xác.
• Tỷ số truyền và công suất: Xác nhận thông số ghi trên nhãn motor phù hợp với khả năng chịu tải của WPDA. Điều này nhằm tránh quá tải gây vỡ bánh răng hoặc giảm hiệu suất hoạt động.

Lời khuyên chuyên gia: Việc sử dụng đồng hồ so (dial indicator) hoặc thước lá có thể giúp kiểm tra độ đồng tâm và khe hở giữa các mặt bích một cách chính xác hơn. Sai lệch nhỏ cũng có thể gây rung động đáng kể và giảm tuổi thọ thiết bị.

Cách lắp đặt hộp giảm tốc WPDA với động cơ điện đúng kỹ thuật

Quá trình lắp đặt hộp giảm tốc WPDA với động cơ điện cần được thực hiện đúng trình tự để đảm bảo hộp giảm tốc có độ đồng tâm nhất định. Điều này hạn chế rung lắc và nâng cao tuổi thọ hệ thống truyền động. Dưới đây là cách lắp đặt hộp giảm tốc WPDA với động cơ điện chi tiết từ khâu chuẩn bị, lắp ghép đến kiểm tra vận hành trước khi đưa thiết bị vào sử dụng.

Chuẩn bị và vệ sinh

Giai đoạn chuẩn bị kỹ lưỡng và vệ sinh sạch sẽ đóng vai trò nền tảng cho một quá trình lắp đặt thành công. Nó giúp loại bỏ các yếu tố gây cản trở và đảm bảo độ bền cho thiết bị.

• Lau sạch bề mặt trục motor và khoang lắp trục của hộp giảm tốc WPDA, loại bỏ hoàn toàn bụi bẩn, dầu cũ hoặc các tạp chất cơ khí còn bám lại.
• Phủ một lớp mỡ bôi trơn mỏng lên phần trục đầu vào của động cơ nhằm giảm ma sát khi lắp ghép và hạn chế hiện tượng oxy hóa trong quá trình sử dụng.
• Kiểm tra then (cavet) trước khi lắp, bảo đảm then nằm đúng vị trí trong rãnh trục, không bị nghiêng, lỏng hoặc nhô cao gây cản trở quá trình ghép nối.

Lắp hộp giảm tốc WPDA với động cơ điện

Việc lắp ghép các bộ phận đòi hỏi sự cẩn trọng và tỉ mỉ để đạt được độ chính xác cao. Điều này trực tiếp ảnh hưởng đến hiệu suất và tuổi thọ của bộ giảm tốc motor.

• Căn chỉnh trục đầu vào của hộp giảm tốc và trục động cơ điện sao cho đồng tâm. Sau đó, từ từ đưa trục motor vào lỗ trục của hộp giảm tốc để tránh làm hư hỏng then, bạc đạn hoặc bề mặt trục.
• Trong quá trình lắp ráp, có thể xoay nhẹ trục động cơ để rãnh then và then dẫn hướng ăn khớp chính xác với nhau. Điều này giúp việc lắp đặt diễn ra dễ dàng và hạn chế hiện tượng kẹt trục.
• Tiếp tục đẩy động cơ vào vị trí cho đến khi hai mặt bích áp sát hoàn toàn, đảm bảo không còn khe hở giữa mặt bích động cơ điện và mặt bích của hộp giảm tốc WPDA trước khi tiến hành siết chặt bu lông cố định.

Cố định bu lông

Bước cố định bu lông là cực kỳ quan trọng, quyết định độ vững chắc và đồng tâm của toàn bộ hệ thống. Việc siết chặt đúng cách sẽ ngăn ngừa rung động và mài mòn không mong muốn.

• Đưa toàn bộ bu-lông vào đúng vị trí các lỗ liên kết trên mặt bích của hộp số giảm tốc và động cơ.
• Thực hiện siết bu-lông theo trình tự đối xứng chéo (ví dụ: siết ốc số 1, sau đó ốc đối diện số 3, rồi ốc số 2, đối diện số 4…) đến khi đạt độ chặt yêu cầu. Tránh siết lệch một phía gây mất đồng tâm, rung động hoặc ảnh hưởng đến tuổi thọ của ổ trục và bánh răng.

Kiểm tra trước khi vận hành

Sau khi hoàn tất việc lắp đặt bộ hộp số giảm tốc, việc kiểm tra kỹ lưỡng trước khi đưa vào vận hành là bắt buộc. Bước này giúp phát hiện và khắc phục sớm các lỗi tiềm ẩn, đảm bảo an toàn và hiệu suất làm việc.

• Xoay thử trục đầu ra của hộp giảm tốc bằng tay để kiểm tra khả năng chuyển động của hệ thống. Bảo đảm các chi tiết ăn khớp tốt và không xuất hiện hiện tượng cứng, bó hoặc tiếng động bất thường.
• Kiểm tra vị trí lỗ thông hơi trên thân hộp giảm tốc, thay thế nút bịt vận chuyển bằng nút thông hơi chuyên dụng theo hướng dẫn của nhà sản xuất. Việc này nhằm tránh tăng áp suất bên trong khi vận hành, gây hư hỏng phớt chắn dầu.
• Quan sát mắt thăm dầu hoặc que thăm dầu (nếu có), xác nhận mức dầu bôi trơn đang nằm trong giới hạn cho phép trước khi cấp điện chạy thử thiết bị. Đảm bảo dầu đủ để bôi trơn các bánh răng và bạc đạn.

Giamtoctainang.com sở hữu đội ngũ kỹ thuật viên dày dạn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor. Chúng tôi cam kết mang đến giải pháp lắp đặt và bảo trì hộp giảm tốc motor chất lượng, đảm bảo hiệu suất vận hành tối ưu cho mọi hệ thống.

Những lưu ý quan trọng nào khi lắp hộp giảm tốc WPDA với động cơ điện?

Cách lắp đặt hộp giảm tốc WPDA với động cơ điện đòi hỏi sự chuẩn xác cao về kỹ thuật để tránh rung lắc, lệch tâm và hư hỏng bánh răng. Việc bỏ qua bất kỳ chi tiết nhỏ nào cũng có thể dẫn đến hậu quả nghiêm trọng.

Kiểm tra tình trạng thiết bị

Trước khi bắt đầu lắp đặt, việc kiểm tra kỹ lưỡng tình trạng của cả động cơ điện và hộp số giảm tốc là rất cần thiết. Điều này giúp phát hiện sớm các hư hại tiềm ẩn.

• Kiểm tra bên ngoài động cơ: Bảo đảm không có dấu hiệu nứt vỡ, biến dạng hoặc hư hỏng do va đập trong quá trình vận chuyển.
• Kiểm tra trục: Loại bỏ hoàn toàn lớp bảo vệ chống gỉ, bụi bẩn còn sót lại trên trục. Đảm bảo bề mặt trục nhẵn, không có vết xước hoặc gờ.
• Kiểm tra khoang dầu: Đảm bảo lượng dầu bên trong đạt tiêu chuẩn và phù hợp với tư thế lắp đặt. Điều này để các chi tiết truyền động luôn được bôi trơn đầy đủ ngay từ khi bắt đầu hoạt động.

Chuẩn bị bề mặt và hệ thống cố định

Nền tảng lắp đặt vững chắc là yếu tố then chốt để hệ thống hoạt động ổn định và lâu bền. Bề mặt không phẳng hoặc hệ thống cố định kém có thể gây ra rung động lớn.

• Kiểm tra độ phẳng: Đảm bảo bề mặt lắp đặt ổn định, có độ cứng cố định chắc chắn, tránh rung động hoặc lệch tâm trong quá trình vận hành.
• Làm sạch vị trí lắp: Đảm bảo không có bụi bẩn, thỏi sắt hoặc các dị vật giữa chân đế hộp giảm tốc và bệ máy. Các dị vật này có thể gây kênh, lệch tâm.
• Bu lông lắp đặt: Chuẩn bị bu lông cường độ cao, không gỉ sét hoặc sai kích thước ren. Kèm theo long đen vênh và long đen phẳng để tăng cường độ bám và chống nới lỏng.

Lưu ý về đồng tâm và khớp nối

Độ đồng tâm giữa trục động cơ và trục hộp giảm tốc là yếu tố quyết định tuổi thọ và hiệu suất của toàn bộ hệ thống truyền động.

• Kiểm tra độ đồng tâm: Đảm bảo trục động cơ và trục vào hộp số được căn chỉnh đồng tâm tối đa. Việc này nhằm tránh rung động, mài mòn khớp nối và hư hỏng phớt dầu sớm.
• Kiểm tra rãnh then: Kiểm tra then và rãnh then lắp khớp chính xác. Tránh dùng lực đóng ép khi then bị kẹt để hạn chế hư hỏng trục và khớp nối.
• Kiểm tra khớp nối: Ưu tiên sử dụng khớp nối mềm để giảm rung động và bù sai lệch nhỏ giữa các trục. Khớp nối mềm giúp hệ thống vận hành ổn định và bền bỉ hơn, giảm tải trọng va đập.

Kiểm tra chiều quay và tải trọng

Xác định đúng chiều quay và đánh giá tải trọng là bước cuối cùng nhưng không kém phần quan trọng để đảm bảo hoạt động an toàn và hiệu quả của bộ giảm tốc motor.

• Xác định chiều quay: Xác nhận chiều quay của động cơ phù hợp với yêu cầu vận hành của hệ thống trước khi lắp đặt. Lắp đặt sai chiều có thể gây hư hỏng thiết bị hoặc quá trình sản xuất.
• Đánh giá tải trọng: Lựa chọn động cơ có công suất phù hợp để tránh quá tải, gây hư hỏng bánh răng, trục hoặc làm giảm tuổi thọ của hộp giảm tốc. Nên có hệ số an toàn nhất định.

Câu hỏi thường gặp

Kết luận

Cách lắp hộp giảm tốc WPDA với động cơ điện là công việc đòi hỏi độ tỉ mỉ và chuẩn xác về mặt cơ khí. Bằng cách vệ sinh sạch sẽ, căn chỉnh đồng tâm, siết bu-lông đối xứng và lắp đúng nút thông hơi, bạn sẽ loại bỏ hoàn toàn rủi ro gãy trục hay kẹt bánh răng. Hãy tuân thủ chặt chẽ các bước kỹ thuật trên để đảm bảo hệ thống truyền động luôn đạt hiệu suất cao và ổn định nhất, góp phần tối ưu hóa quá trình sản xuất và vận hành trong công nghiệp.
