Cách lắp hộp giảm tốc WPDX với động cơ điện chuẩn nhất

Quy trình cách lắp hộp giảm tốc WPDX với động cơ điện đòi hỏi việc làm sạch trục tiếp xúc bôi trơn then chốt và siết đối xứng bu lông mặt bích. Thao tác chính xác giúp bộ giảm tốc motor vận hành ổn định tối ưu công suất và ngăn ngừa tình trạng rung lắc gây hư hỏng cơ cấu truyền động cơ khí trong nhà máy.

Những lưu ý cốt lõi khi thực hiện cách lắp hộp giảm tốc WPDX với động cơ điện tại xưởng.

• Chuẩn bị đầy đủ dụng cụ kỹ thuật chuyên dụng như cờ lê mỏ lết mỡ bôi trơn và khăn lau mềm sạch.
• Vệ sinh kỹ lưỡng trục động cơ điện và lỗ cốt âm của hộp giảm tốc trước khi tiến hành ghép nối cơ khí.
• Tuyệt đối không dùng lực cơ học quá mạnh hoặc dùng búa gõ trực tiếp vào đầu trục thiết bị.
• Thực hiện siết chặt toàn bộ bu lông mặt bích định vị theo nguyên tắc đối xứng chéo góc.

Hãy cùng Giamtoctainang.com đi sâu vào phân tích chi tiết quy trình lắp đặt chuyên nghiệp ngay sau đây.

Tại sao cần lắp hộp giảm tốc WPDX đúng kỹ thuật?

Việc lắp ghép các thiết bị truyền động cơ khí đòi hỏi sự chính xác tuyệt đối về mặt hình học giữa các trục khớp nối. Khi trục động cơ điện và trục vào của bộ giảm tốc không đồng tâm lực uốn sẽ xuất hiện liên tục trong mỗi vòng quay. Điều này nhanh chóng phá hủy cấu trúc cơ khí bên trong thiết bị.

Lực uốn phát sinh do lệch tâm sẽ tạo áp lực cực lớn lên vòng bi và phớt chặn dầu của cả hai thiết bị. Hậu quả trực tiếp là dầu bôi trơn bị rò rỉ ra ngoài gây khô vòng bi nóng máy và cháy cuộn dây motor. Ngoài ra các răng của bộ truyền trục vít bánh vít sẽ nhanh chóng bị mài mòn không đều dẫn đến mẻ răng hoặc vỡ hộp số.

Độ lệch tâm dù chỉ ở mức phân mười milimét cũng có thể làm tăng tải trọng động lên hệ thống vòng bi gấp nhiều lần. Điều này không chỉ rút ngắn tuổi thọ của bộ giảm tốc motor mà còn gây lãng phí điện năng tiêu thụ dưới dạng nhiệt năng hao phí tại các điểm tiếp xúc cơ học.

Đặc điểm động cơ điện lắp cùng hộp giảm tốc WPDX

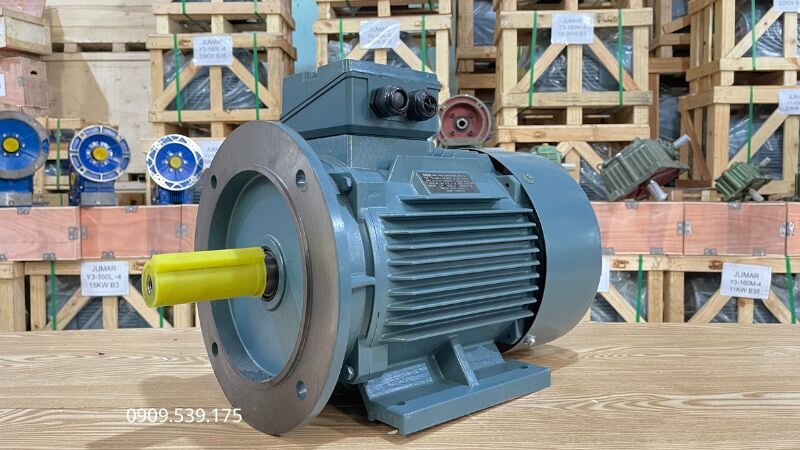

Hộp giảm tốc WPDX là dòng hộp giảm tốc trục vít bánh vít có thiết kế mặt bích nằm bên thân hộp số và trục đầu ra hướng vuông góc. Để phù hợp với kết cấu này, WPDX thường được kết hợp với các dòng động cơ điện mặt bích B5 hoặc B35, giúp việc lắp đặt trở nên gọn gàng và chắc chắn hơn.

Khi lắp ráp, phần trục lồi của động cơ điện sẽ được đưa trực tiếp vào mặt bích của hộp giảm tốc. Thiết kế này giúp motor và hộp giảm tốc liên kết thành một cụm truyền động đồng bộ, đảm bảo độ đồng tâm cao mà không cần sử dụng khớp nối trung gian hoặc thực hiện các bước căn chỉnh phức tạp như hệ thống truyền động bằng dây đai. Nhờ đó, bộ truyền vận hành ổn định hơn, giảm rung động và nâng cao hiệu suất làm việc của toàn hệ thống.

Giamtoctainang.com sở hữu đội ngũ kỹ thuật viên dày dạn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor. Nhờ đó chúng tôi luôn mang lại những giải pháp kỹ thuật tối ưu nhất cho hệ thống truyền động của bạn.

Sự đồng bộ hóa thiết kế mặt bích chuẩn IEC giúp quá trình ghép nối diễn ra nhanh chóng. Khách hàng hoàn toàn có thể tự thực hiện tại nhà xưởng nếu nắm vững các nguyên tắc kỹ thuật cơ bản.

Chuẩn bị và kiểm tra trước khi lắp đặt

Sau đây là các cách kiểm tra và chuẩn bị trước khi thực hiện:

• Cờ lê: Dùng để siết hoặc tháo các bu lông, đai ốc cố định giữa động cơ điện và hộp giảm tốc.
• Mỏ lết: Hỗ trợ điều chỉnh và siết các chi tiết có kích thước khác nhau trong quá trình lắp ráp.
• Bộ lục giác: Sử dụng để tháo lắp các loại bu lông chìm hoặc vít lục giác trên mặt bích và thân hộp giảm tốc.
• Mỡ bôi trơn: Bôi lên trục động cơ và các bề mặt lắp ghép nhằm giảm ma sát, chống gỉ sét và hỗ trợ lắp đặt dễ dàng hơn.
• Khăn sạch: Dùng để vệ sinh bụi bẩn, dầu mỡ cũ trên trục và mặt bích trước khi lắp ráp.
• Kiểm tra trục động cơ: Đảm bảo trục không bị cong, trầy xước hoặc mòn để tránh ảnh hưởng đến độ đồng tâm khi lắp đặt.
• Kiểm tra mặt bích lắp ghép: Đảm bảo bề mặt phẳng, không nứt vỡ hoặc biến dạng để hai thiết bị tiếp xúc kín khít sau khi lắp.

Động cơ điện:

Hộp giảm tốc trục vít (Hộp số giảm tốc trục vít) có thể kết nối với động cơ điện 1 pha (motor điện 1 pha) hoặc động cơ điện 3 pha (motor điện 3 pha), tạo thành bộ động cơ giảm tốc trục vít bánh vít (motor giảm tốc trục vít bánh vít). Với ưu điểm vận hành êm, giảm rung hiệu quả và tiết kiệm điện năng, thiết bị này phù hợp sử dụng trong nhiều hoạt động công nghiệp.

Hộp số giảm tốc trục vít WPDX:

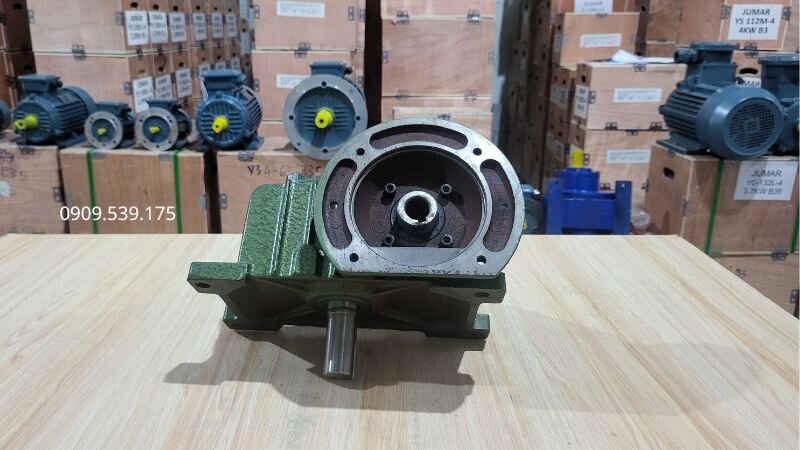

Hộp số giảm tốc trục vít WPDX được chế tạo với độ chính xác cao, đảm bảo độ bền và hiệu quả truyền động vượt trội. Vỏ hộp số được đúc nguyên khối bằng gang hoặc hợp kim nhôm, phủ lớp sơn tĩnh điện cao cấp, giúp chống gỉ, chống ăn mòn và tăng tuổi thọ.

Bước kiểm tra thông số rất quan trọng để tránh mất thời gian:

• Đo kiểm tra đường kính trục motor điện xem có vừa khít với đường kính lỗ cốt âm của đầu vào mặt bích không.
• Kiểm tra kích thước mặt bích của motor và mặt bích hộp số xem các lỗ bắt ốc có trùng khớp nhau hoàn toàn hay không.

Sử dụng mỡ chịu nhiệt bôi lên trục motor giúp bảo vệ bề mặt kim loại khỏi quá trình oxy hóa rỉ sét kẹt cứng. Việc này hỗ trợ đắc lực cho việc tháo dỡ bảo dưỡng định kỳ sau nhiều năm vận hành liên tục mà không làm hỏng trục máy.

Nếu quý khách cần tư vấn thêm về thông số kỹ thuật hoặc tìm mua sản phẩm hộp giảm tốc giá rẻ chính hãng hãy liên hệ ngay với Giamtoctainang.com qua số điện thoại hoặc Zalo 0918827329 để được hỗ trợ tức thì.

Quy trình cách lắp hộp giảm tốc WPDX với động cơ điện

Sau khi hoàn tất công tác chuẩn bị và kiểm tra các chi tiết lắp ghép, bạn có thể tiến hành cách lắp hộp giảm tốc WPDX với động cơ điện theo các bước dưới đây để đảm bảo độ đồng tâm, độ chắc chắn và khả năng vận hành ổn định của toàn bộ hệ thống truyền động.

Bước 1: Vệ sinh và xử lý bề mặt lắp ghép

Dùng khăn sạch lau thật kỹ phần trục của động cơ điện và lỗ cốt âm của hộp số bộ giảm tốc. Đảm bảo không còn dính bụi bẩn bám vào trục của động cơ điện. Nếu bề mặt có vật cản, khi cắm trục vào sẽ gây xước, kẹt cứng hoặc làm lệch tâm khi máy chạy, làm cho thiết bị dẫn dến hư hỏng và không hoạt động.

Chú ý làm sạch cả rãnh then trên trục động cơ điện và rãnh then trong cốt âm. Các ba via kim loại phát sinh trong quá trình vận chuyển cần được mài mịn bằng giũa nhẹ nhàng trước khi lắp.

Bước 2: Chuẩn bị then chốt và bôi trơn

Kiểm tra then (cavet) nằm trên trục motor và rãnh then bên trong lỗ của hộp số giảm tốc xem có vừa trục ra của động cơ điện và trục vào của hợp số. Bôi một lớp mỡ bò mỏng lên bề mặt trục motor. Lớp mỡ này có tác dụng chống gỉ sét về lâu dài và giúp trục trượt vào lỗ rỗng trơn tru hơn.

Then chốt cần được cố định chắc chắn vào rãnh then trên trục động cơ điện trước. Tránh để then bị nghiêng lệch vì sẽ cản trở quá trình đưa trục vào lỗ cốt âm.

Bước 3: Đưa motor vào mặt bích hộp số

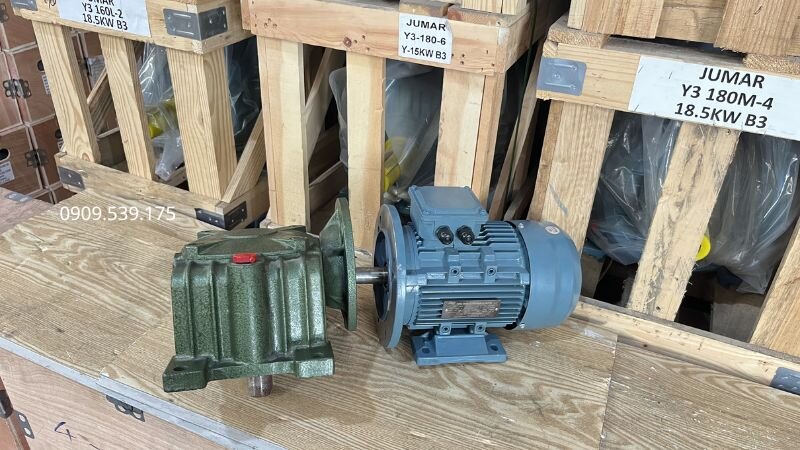

Đặt hộp giảm tốc cố định trên mặt phẳng. Từ từ nâng motor lên, căn chỉnh sao cho phần then của motor khớp đúng với rãnh then của lỗ cốt âm. Từ từ đẩy motor sát vào mặt bích hộp số. Lưu ý: Tuyệt đối không dùng búa đóng mạnh lên đuôi motor, nếu thấy kẹt hãy rút ra kiểm tra lại rãnh then.

Trong quá trình này lực đẩy phải phân bổ đều theo hướng trục dọc. Nếu cảm thấy lực cản lớn hãy dừng lại xoay nhẹ trục động cơ điện để căn chỉnh lại vị trí then khớp hoàn hảo.

Bước 4: Siết cố định các bu-lông mặt bích

Sau khi hai mặt bích đã ép sát nhau, tiến hành xỏ bu-lông vào các lỗ. Dùng tay vặn ốc vào trước cho khớp ren, sau đó dùng cờ lê siết chặt theo nguyên tắc siết chéo góc (siết các con ốc đối diện nhau dần dần). Việc này giúp lực ép phân bố đều, mặt bích không bị vênh hay nứt vỡ.

Không nên siết chặt hoàn toàn một bu lông ngay từ đầu mà hãy siết đều từng nấc cho tất cả các bu lông. Cách siết này đảm bảo sự tiếp xúc đồng đều tuyệt đối của hai mặt bích khớp nối cơ khí.

Lưu ý kỹ thuật khi lắp động cơ điện vào hộp giảm tốc

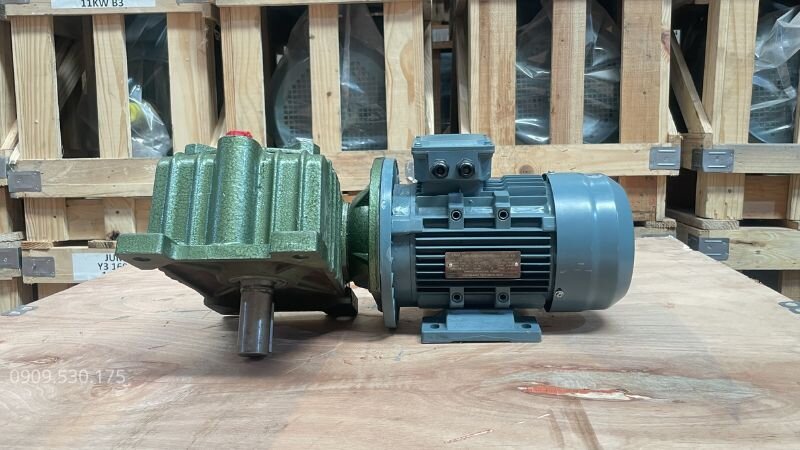

Để đảm bảo cụm motor và hộp giảm tốc hoạt động ổn định, hạn chế rung động và kéo dài tuổi thọ thiết bị, người thực hiện cần tuân thủ một số lưu ý kỹ thuật quan trọng trong quá trình lắp đặt và căn chỉnh các chi tiết lắp ghép.

• Vị trí lắp đặt: Đặc thù của hộp số trục vịt WPDX là trục cốt ra hướng cắm xuống đất (thường dùng cho máy khuấy, bồn trộn), do đó bệ đỡ máy trên cao phải được gia cố cực kỳ chắc chắn, chịu được cả trọng lượng máy và lực xoắn khi vận hành.
• Châm dầu bôi trơn: Trước khi cắm điện chạy thử, hãy kiểm tra mắt thăm dầu. Bắt buộc phải đổ đủ lượng dầu nhớt công nghiệp chuyên dụng vào bộ giảm tốc, nếu chạy khô bánh răng bên trong sẽ bị cháy khét ngay lập tức.
• Kiểm tra âm thanh: Khi chạy không tải lần đầu, hãy lắng nghe tiếng kêu. Nếu máy chạy êm đều là lắp đúng, nếu có tiếng va đập tạch tạch hoặc máy rung lắc mạnh thì cần ngắt điện kiểm tra lại ốc vít và độ đồng tâm.

Thời gian chạy thử không tải tối thiểu nên duy trì từ mười lăm đến ba mươi phút. Kỹ thuật viên cần liên tục theo dõi nhiệt độ tại các vị trí ổ bi và lắng nghe âm thanh truyền động nhằm phát hiện sớm các bất thường cơ khí.

Ưu điểm và nhược điểm của hộp giảm tốc WPDX

Việc nắm rõ các ưu và nhược điểm của dòng thiết bị này sẽ giúp quý khách hàng tối ưu hóa quy trình vận hành và lên kế hoạch bảo dưỡng định kỳ hiệu quả hơn.

Ưu điểm thiết kế nổi bật:

• Thiết kế mặt bích trực tiếp giúp triệt tiêu hoàn toàn độ lệch tâm do lắp đặt sai số ngoài thực tế.
• Cấu trúc trục ra vuông góc tối ưu không gian lắp đặt cho các hệ thống máy khuấy bồn trộn băng tải góc hẹp.
• Vỏ gang đúc chắc chắn chịu lực va đập cơ học tốt bảo vệ an toàn các chi tiết truyền động bên trong.
• Khả năng tự hãm cơ học cực tốt giúp ngăn dòng tải trôi ngược khi hệ thống điện dừng đột ngột.

Nhược điểm cần lưu ý:

• Hiệu suất truyền động của cơ cấu trục vít bánh vít thấp hơn so với cơ cấu bánh răng trụ do tổn hao nhiệt lượng ma sát lớn.
• Yêu cầu khắt khe về việc bổ sung dầu bôi trơn định kỳ và sử dụng đúng loại dầu có độ nhớt cao chuyên dụng.

So sánh hộp giảm tốc WPDX và hộp giảm tốc WPX

Dưới đây là bảng so sánh chi tiết giúp quý khách dễ dàng phân biệt hai dòng sản phẩm hộp giảm tốc phổ biến hiện nay trên thị trường truyền động cơ điện.

Câu hỏi thường gặp

Kết luận

Hy vọng qua bài viết trên, bạn đã nắm rõ cách lắp hộp giảm tốc WPDX với động cơ điện đúng kỹ thuật và an toàn. Việc thực hiện đúng quy trình từ khâu chuẩn bị, căn chỉnh trục đến siết chặt mặt bích không chỉ giúp cụm truyền động vận hành êm ái mà còn hạn chế rung động, giảm hao mòn và kéo dài tuổi thọ thiết bị. Chỉ cần tuân thủ đầy đủ các bước hướng dẫn, quá trình lắp ráp sẽ trở nên đơn giản, chính xác và đảm bảo hiệu quả vận hành lâu dài cho hệ thống máy móc.
