Hướng dẫn cách tính tốc độ đầu ra hộp giảm tốc chuẩn kỹ thuật và chính xác

Nắm vững cách tính tốc độ đầu ra hộp giảm tốc là yếu tố then chốt để tối ưu hiệu suất hệ thống truyền động. Thông qua công thức n2 = n1/i, người dùng có thể dễ dàng xác định số vòng quay trục ra, đảm bảo máy móc hoạt động đúng công suất thiết kế, tránh hỏng hóc và tăng tuổi thọ thiết bị. Đây là kiến thức nền tảng không thể thiếu cho mọi kỹ sư và nhà vận hành.

Những thông tin cần biết về tốc độ đầu ra hộp giảm tốc

• Tốc độ đầu ra hộp giảm tốc (n2) là số vòng quay trục ra mỗi phút (RPM).
• Công thức cơ bản: n2 = n1 / i, với n1 là tốc độ động cơ đầu vào và i là tỷ số truyền.
• Các yếu tố như tải vận hành, hiệu suất, sai số cơ khí và biến tần ảnh hưởng đến tốc độ thực tế.
• Việc lựa chọn hộp giảm tốc cần cân nhắc công suất động cơ, khả năng chịu tốc độ và hệ số phục vụ (SF).

Để hiểu rõ hơn về cách xác định và tối ưu hóa thông số quan trọng này, hãy cùng đi sâu vào chi tiết kỹ thuật.

Trong quá trình thiết kế và lắp đặt hệ thống cơ khí, việc xác định chính xác tốc độ đầu ra hộp giảm tốc là yêu cầu kỹ thuật bắt buộc. Tính toán sai thông số này có thể khiến hệ thống băng tải, máy khuấy hay tời nâng hoạt động sai năng suất, thậm chí gây hư hỏng nghiêm trọng cho toàn bộ cụm truyền động. Giamtoctainang.com sẽ hướng dẫn bạn chi tiết công thức chuẩn, cách tính toán từng bước và cung cấp bảng tra cứu thông số nhanh chóng ngay trong bài viết này.

Tốc độ đầu ra hộp giảm tốc là gì?

Tốc độ đầu ra hộp số giảm tốc, còn gọi là số vòng quay trục ra, là một thông số kỹ thuật then chốt. Việc hiểu rõ khái niệm này là nền tảng để áp dụng các công thức tính toán và lựa chọn thiết bị phù hợp.

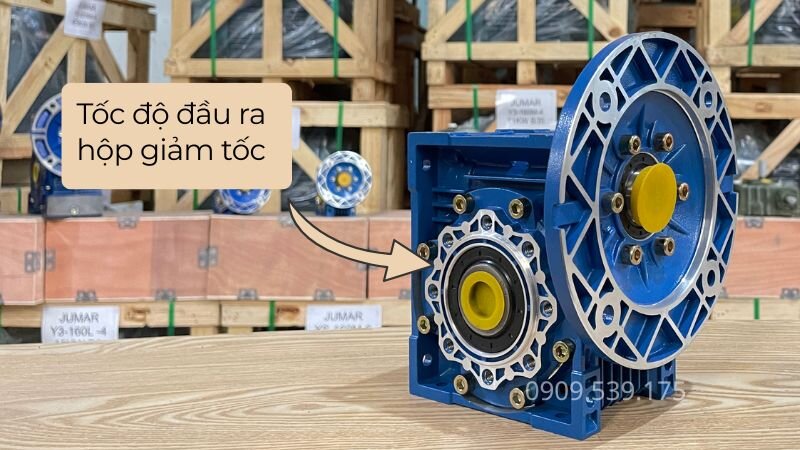

Tốc độ đầu ra hộp số giảm tốc (hay số vòng quay trục ra) là số vòng mà trục cốt ra của hộp giảm tốc (hộp số giảm tốc) quay được trong thời gian một phút. Đơn vị đo tiêu chuẩn được sử dụng rộng rãi trên toàn cầu là RPM (Revolutions Per Minute – vòng/phút).

Trong một hệ thống truyền động, động cơ điện (motor điện) sẽ truyền lực vào trục cốt vào của hộp giảm tốc motor. Nhờ hệ thống bánh răng hoặc trục vít bên trong, hộp giảm tốc sẽ làm giảm số vòng quay của động cơ xuống một mức nhất định, đồng thời làm tăng lực kéo (momen xoắn) tại trục đầu ra để kéo tải.

Công thức tính tốc độ đầu ra hộp giảm tốc chuẩn xác

Để lựa chọn hộp giảm tốc phù hợp với yêu cầu vận hành, việc xác định chính xác tốc độ đầu ra là bước rất quan trọng. Dựa vào tốc độ động cơ và tỷ số truyền của hộp giảm tốc, người dùng có thể dễ dàng tính toán tốc độ trục ra theo công thức sau.

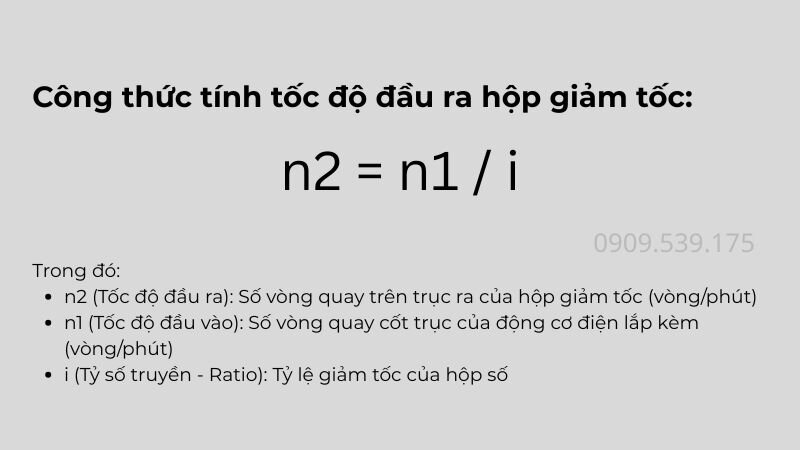

Công thức tính tốc độ đầu ra hộp giảm tốc được thể hiện như sau:
n2 = n1/i
Trong đó:

• n2 (Tốc độ đầu ra): Số vòng quay trên trục ra của hộp giảm tốc (vòng/phút).
• n1 (Tốc độ đầu vào): Số vòng quay cốt trục của động cơ điện lắp kèm (vòng/phút).
• i (Tỷ số truyền – Ratio): Tỷ lệ giảm tốc của hộp số (Ví dụ: i=10, i=20, i=30,…).

Để đảm mã bảo tuổi thọ và hiệu suất tối ưu cho hệ thống, việc tra cứu kỹ lưỡng các thông số kỹ thuật từ nhà sản xuất là điều cần thiết. Các dữ liệu này bao gồm không chỉ tốc độ định mức mà còn cả giới hạn nhiệt độ vận hành và mức độ bảo vệ IP của hộp giảm tốc.

Cách tính tốc độ đầu ra hộp giảm tốc chi tiết

Để đảm bảo tính chính xác tuyệt đối và tránh sai sót trong quá trình vận hành, bạn hãy thực hiện việc tính toán tốc độ đầu ra hộp giảm tốc theo ba bước đơn giản dưới đây.

• Bước 1: Xác định tốc độ động cơ đầu vào n1: Kiểm tra tem nhãn của motor điện. Thông thường, tại thị trường Việt Nam, động cơ 4 cực (4 Poles) được sử dụng phổ biến nhất với tốc độ dao động khoảng 1400 vòng/phút đến 1450 vòng/phút (khi chạy điện lưới 50Hz).

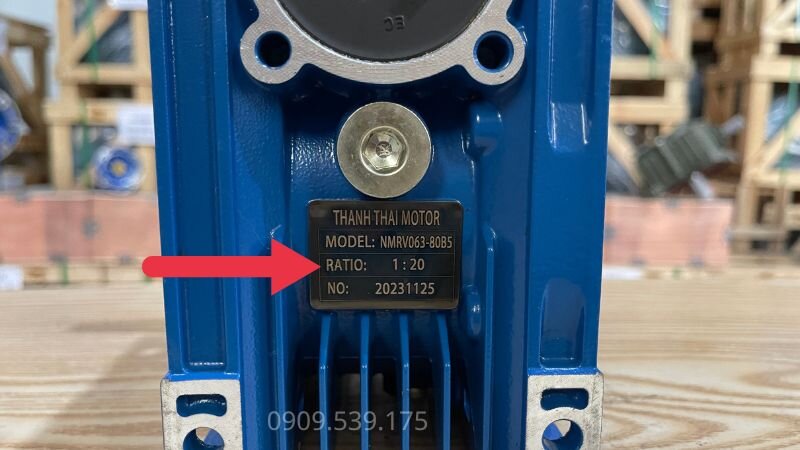

• Bước 2: Xác định tỷ số truyền của hộp số (i): Kiểm tra nameplate của hộp giảm tốc. Tỷ số truyền thường được ký hiệu là i, Ratio, hoặc dạng phân số như 1/10, 1/50, 1/100.
• Bước 3: Thực hiện phép tính: Áp dụng công thức vào số liệu thực tế.

Ví dụ minh họa: Bạn đang có một hệ thống băng tải chở hàng. Bạn mua một mô tơ điện 3 pha 4 cực tại Giamtoctainang.com có tốc độ đồng bộ định mức là 1450 vòng/phút. Bạn ghép nối motor này với một hộp giảm tốc trục vít có tỷ số truyền i = 30 (hay 1/30). Hỏi tốc độ của bộ giảm tốc motor nhận được ở trục ra là bao nhiêu?

• Bước 1: Xác định n1 (Tốc độ đầu vào): n1 = 1450 vòng/phút.
• Bước 2: Xác định i (Tỷ số truyền): i = 30.
• Bước 3: Áp dụng công thức: n2 = 1450/30.
• Kết quả: n2 ≈ 48.33 vòng/phút.

Như vậy, trục cốt ra của bộ hộp giảm tốc sẽ quay với tốc độ khoảng 48.33 vòng/phút.

Bạn đang cần tư vấn chuyên sâu về các loại hộp giảm tốc phù hợp với dự án của mình? Hãy liên hệ ngay với Giamtoctainang.com qua số điện thoại 0918 827 329 (Zalo) để nhận được sự hỗ trợ nhiệt tình từ đội ngũ kỹ sư giàu kinh nghiệm.

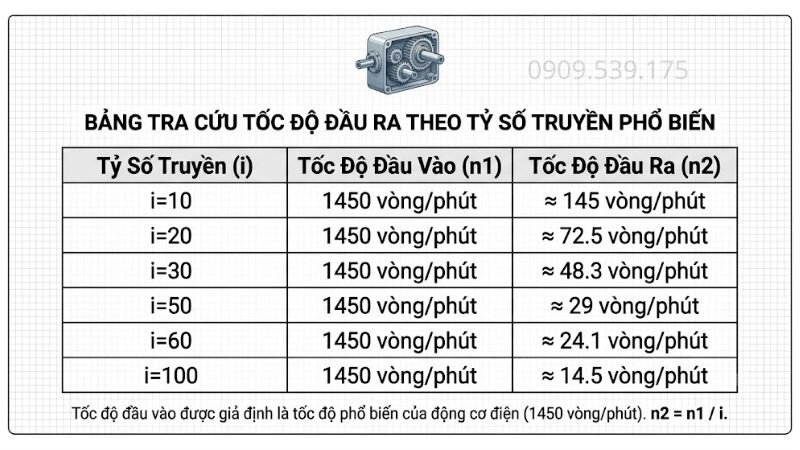

Bảng tra cứu tốc độ đầu ra theo tỷ số truyền phổ biến

Để tiết kiệm thời gian tính toán cho các dự án lắp đặt, Giamtoctainang.com đã tổng hợp bảng tra cứu thông số nhanh dưới đây. Bảng quy chuẩn này giả định hệ thống sử dụng động cơ điện 4 cực tiêu chuẩn (n1 = 1450 vòng/phút).

Lưu ý: Tốc độ đầu ra có thể xê dịch nhẹ vài vòng/phút tùy thuộc vào tốc độ thực tế của thương hiệu động cơ điện bạn đang dùng.

Đối với các ứng dụng đòi hỏi độ chính xác cao như robot công nghiệp hoặc máy công cụ CNC, việc sử dụng hộp giảm tốc hành tinh (planetary gearbox) với độ rơ thấp và hiệu suất truyền động vượt trội là lựa chọn tối ưu, dù chi phí ban đầu có thể cao hơn.

Các yếu tố ảnh hưởng đến tốc độ đầu ra thực tế là gì?

Công thức n2 = n1 / i là công thức lý thuyết để tính tốc độ đầu ra hộp giảm tốc. Tuy nhiên, trong thực tế vận hành tại nhà máy, số vòng quay đầu ra có thể bị thay đổi bởi nhiều yếu tố vật lý và môi trường khác nhau.

Tải vận hành thực tế

Động cơ điện mang tải (kéo vật nặng) luôn có độ trượt từ trường. Khi tải trọng của hệ thống vượt quá mức tải định mức, tốc độ đầu vào (n1) sẽ bị suy giảm nhẹ so với thông số trên tem nhãn. Hệ quả tất yếu là tốc độ đầu ra cũng sẽ chậm hơn so với mức tính toán lý thuyết.

Hiệu suất hộp giảm tốc

Mỗi loại hộp giảm tốc có mức suy hao năng lượng khác nhau do ma sát nhiệt. Ví dụ: hộp giảm tốc bánh răng nghiêng hoặc trục thẳng có hiệu suất cao, nhưng hộp giảm tốc trục vít (NMRV, WP) chỉ đạt mức trung bình. Dù hiệu suất không làm thay đổi trực tiếp công thức tỷ số truyền, nhưng lực kéo yếu đi có thể khiến động cơ bị quá tải, gián tiếp làm sụt giảm vòng quay thực tế.

Sai số cơ khí

Trong quá trình gia công CNC bánh răng từ các nhà máy, luôn tồn tại một tỷ lệ sai số cơ khí cho phép. Một hộp số có nhãn i=30, nhưng thực tế số răng khi chia ra có thể là 29.5 hoặc 30.2. Sai số nhỏ này tạo ra sự chênh lệch vài vòng/phút trên trục ra.

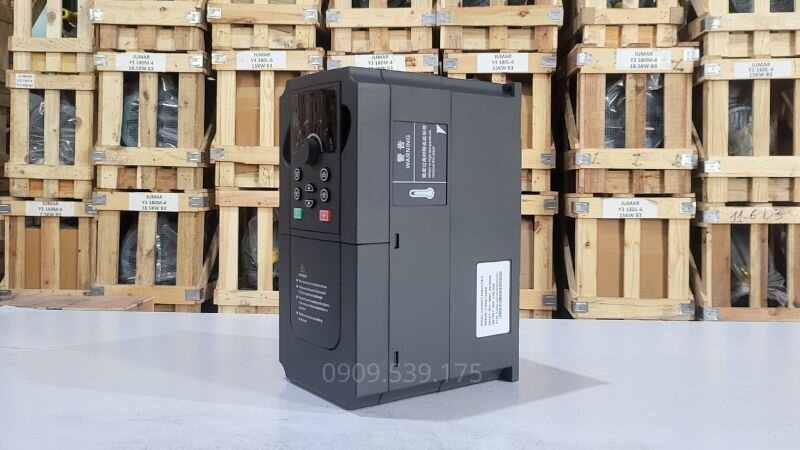

Ảnh hưởng khi dùng biến tần

Biến tần là thiết bị thay đổi tần số dòng điện cấp vào động cơ. Khi tần số (f) thay đổi, tốc độ động cơ (n1) lập tức biến thiên theo. Việc kết hợp biến tần cùng hộp giảm tốc mang lại khả năng điều chỉnh tốc độ đầu ra vô cấp, cực kỳ linh hoạt cho các dây chuyền sản xuất đa chức năng.

Giamtoctainang.com, kế thừa từ Thành Thái Motor, sở hữu đội ngũ kỹ thuật viên dày dạn kinh nghiệm và am hiểu sâu sắc về lĩnh vực cơ điện. Chúng tôi cam kết cung cấp các giải pháp truyền động tối ưu, giúp khách hàng lựa chọn đúng bộ giảm tốc motor và động cơ, đảm bảo hiệu quả vận hành cao nhất.

Lưu ý khi chọn mua hộp giảm tốc dựa trên thông số vòng quay

Để chọn đúng mã sản phẩm dựa trên tốc độ, bạn cần lưu ý các thông số kỹ thuật quan trọng dưới đây. Việc xem xét kỹ lưỡng sẽ giúp tối ưu hóa hiệu suất và độ bền của hệ thống.

• Quy luật tỷ lệ nghịch: Tốc độ đầu ra càng chậm thì momen xoắn (lực kéo) càng khỏe và ngược lại. Đừng chỉ quan tâm đến tốc độ, hãy chắc chắn rằng công suất (kW/HP) của motor đủ lớn để sinh ra lực kéo cần thiết ở tốc độ đó.
• Kiểm tra tốc độ đầu vào: Hộp số chịu được vòng quay motor bao nhiêu? Nếu ghép motor 2 cực (2900 vòng/phút) vào hộp số chỉ thiết kế cho motor 4 cực, hộp số sẽ bị phá vỡ cấu trúc bánh răng do quá tốc độ.
• Hệ số phục vụ (Service Factor – SF): Nếu máy móc yêu cầu chạy 24/24h hoặc chịu lực va đập mạnh (như máy nghiền đá), dù tính toán tốc độ đã chuẩn, bạn vẫn phải chọn hộp giảm tốc có kích thước (size) lớn hơn một cấp để đảm bảo độ bền.

Qua bài viết này, Giamtoctainang.com hy vọng bạn đã nắm vững cách tính tốc độ đầu ra hộp giảm tốc một cách chuẩn xác. Việc áp dụng đúng công thức và các lưu ý kỹ thuật sẽ giúp hệ thống máy móc của bạn hoạt động mượt mà, đúng công suất và bền bỉ theo thời gian. Nếu bạn đã xác định được tốc độ cần thiết nhưng còn băn khoăn về việc chọn loại hộp giảm tốc (như hộp giảm tốc trục thẳng, hộp giảm tốc trục vít) hay công suất motor phù hợp, đừng ngần ngại liên hệ Giamtoctainang.com. Đội ngũ kỹ sư dày dạn kinh nghiệm của chúng tôi luôn sẵn sàng hỗ trợ tư vấn và cung cấp sản phẩm chính hãng, đảm bảo chất lượng cao nhất.
