Trong mọi hệ thống điện, từ dân dụng đến công nghiệp, việc tính toán tiết diện dây dẫn là yếu tố then chốt, đảm bảo an toàn và hiệu quả hoạt động.
Chọn sai tiết diện có thể dẫn đến quá tải, sụt áp, làm nóng dây, và thậm chí gây cháy nổ nguy hiểm. Việc áp dụng công thức tính tiết diện dây dẫn đúng đắn là rất quan trọng.
Bài viết này của Giamtoctainang.com sẽ cung cấp hướng dẫn chi tiết về công thức tính tiết diện dây dẫn, giúp bạn lựa chọn dây dẫn phù hợp cho hệ thống động cơ điện của mình, đảm bảo an toàn và tối ưu.
Tiết diện dây dẫn là chỉ số đo lường diện tích mặt cắt ngang của dây dẫn điện, thường được tính bằng đơn vị milimét vuông (mm²). Hiểu rõ về nó là tiền đề cho việc áp dụng công thức tính tiết diện dây dẫn chính xác.
Đây là một thông số cực kỳ quan trọng, ảnh hưởng trực tiếp đến khả năng dẫn điện, khả năng chịu tải và mức độ an toàn của toàn bộ hệ thống điện. Việc không nắm rõ công thức tính tiết diện dây dẫn có thể gây ra nhiều rủi ro.
Một tiết diện dây dẫn lớn hơn cho phép dòng điện cao hơn truyền qua mà không gây ra hiện tượng quá nhiệt, nâng cao hiệu suất hoạt động của các thiết bị, đặc biệt là motor điện.
Việc chọn đúng tiết diện dây dẫn cũng giúp giảm thiểu tổn thất điện năng do điện trở, góp phần tiết kiệm chi phí sử dụng. Điều này nhấn mạnh tầm quan trọng của việc hiểu rõ công thức tính tiết diện dây dẫn.
Hơn nữa, đảm bảo tiết diện dây dẫn phù hợp là cách hiệu quả nhất để phòng tránh các sự cố như quá tải, chập cháy, bảo vệ an toàn cho cả thiết bị và người sử dụng. Hãy luôn tuân thủ công thức tính tiết diện dây dẫn.
Để đảm bảo hệ thống điện hoạt động ổn định và an toàn, việc áp dụng công thức tính tiết diện dây dẫn chính xác là không thể bỏ qua.
Dưới đây là các bước cơ bản và công thức tính tiết diện của dây dẫn cần thiết để bạn có thể tự tính toán tiết diện dây dẫn điện.
Việc nắm vững công thức tính tiết diện dây dẫn sẽ giúp bạn tự tin trong mọi dự án điện. Công thức tính tiết diện dây dẫn là nền tảng cho mọi lựa chọn.
Bước đầu tiên để áp dụng công thức tính tiết diện dây dẫn là xác định tổng công suất tiêu thụ của tất cả các thiết bị điện mà dây dẫn đó sẽ cung cấp năng lượng.
Bạn cần cộng tổng công suất của từng thiết bị động cơ điện để có được con số chính xác. Hiểu rõ công suất là nền tảng cho việc sử dụng công thức tính tiết diện dây dẫn hiệu quả.
Chỉ khi xác định đúng công suất, bạn mới có thể sử dụng công thức tính tiết diện dây dẫn một cách chính xác nhất, tránh các sai sót không đáng có.
Ví dụ minh họa:
Giả sử bạn có các thiết bị điện trong một mạch như sau:
Vậy tổng công suất sẽ bằng:
P = 60 + 100 + 750 + (10 x 5) = 960W
Việc tính toán này là bước đầu tiên để áp dụng công thức tính tiết diện dây dẫn sau này.
Sau khi đã xác định tổng công suất tiêu thụ của các thiết bị, bước tiếp theo là tính cường độ dòng điện (I) chạy qua dây dẫn. Đây là một phần quan trọng của công thức tính tiết diện dây dẫn.
Đây là thông số quan trọng để áp dụng công thức tính tiết diện dây dẫn sau này. Dòng điện là yếu tố cốt lõi trong mọi phép tính tiết diện, giúp hoàn thiện việc tính toán theo công thức tính tiết diện dây dẫn.
Bạn có thể tính cường độ dòng điện (I) bằng công thức cơ bản sau:
I = P / U (Đối với mạch một pha)
I = P / (√3 * U * cosφ) (Đối với mạch ba pha)
Trong đó:
Hiểu rõ các thông số này giúp bạn áp dụng công thức tính tiết diện dây dẫn một cách chính xác.

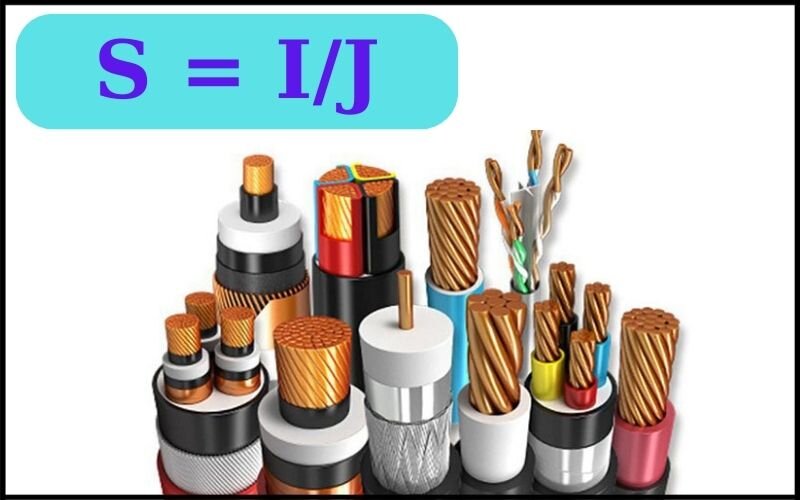

Với cường độ dòng điện đã tính được, chúng ta sẽ áp dụng công thức tính tiết diện dây dẫn cuối cùng để tìm ra kích thước phù hợp.
Công thức này giúp đảm bảo dây dẫn có khả năng chịu tải an toàn và hiệu quả, một ứng dụng quan trọng của công thức tính tiết diện dây dẫn trong thực tế.
Việc tuân thủ công thức tính tiết diện dây dẫn là tối quan trọng để tránh các rủi ro về điện. Đây là cách tính tiết diện dây dẫn cơ bản.
S = I / J
Trong đó:
Giá trị J thường được quy định như sau:
Lưu ý: Các giá trị J trên là tham khảo và có thể thay đổi tùy thuộc vào tiêu chuẩn cụ thể của từng quốc gia hoặc điều kiện lắp đặt (ví dụ: dây đi trong ống, dây đi trên không, nhiệt độ môi trường).
Hiểu rõ các biến số này là cần thiết khi áp dụng công thức tính tiết diện dây dẫn. Luôn kiểm tra các tiêu chuẩn hiện hành để đảm bảo an toàn.
Để giúp bạn dễ dàng áp dụng các công thức tính tiết diện dây dẫn và lựa chọn dây dẫn phù hợp, dưới đây là các bước chi tiết mà bạn cần thực hiện.
Việc tuân thủ quy trình này sẽ đảm bảo tính chính xác và an toàn cho hệ thống điện. Mỗi bước đều quan trọng khi sử dụng công thức tính tiết diện dây dẫn cho mọi thiết bị.
Đây là hướng dẫn cách tính tiết diện dây dẫn một cách có hệ thống.
Bước đầu tiên và quan trọng nhất là thu thập thông tin cơ bản về thiết bị điện bạn muốn cấp nguồn. Điều này là cốt lõi cho mọi công thức tính tiết diện dây dẫn.
Bạn cần kiểm tra trên nhãn thiết bị hoặc trong tài liệu kỹ thuật để xác định rõ công suất tiêu thụ (P) và điện áp hoạt động (U), những yếu tố cơ bản để áp dụng công thức tính tiết diện dây dẫn.
Chỉ khi các thông số này chính xác, công thức tính tiết diện dây dẫn mới mang lại kết quả đáng tin cậy. Đừng bỏ qua bước quan trọng này.
Sau khi đã có công suất và điện áp, bước tiếp theo là tính toán cường độ dòng điện (I) mà dây dẫn sẽ phải tải. Đây là phần không thể thiếu của công thức tính tiết diện dây dẫn.
Hãy sử dụng công thức tính tiết diện dây dẫn phù hợp để xác định dòng điện, tùy thuộc vào hệ thống điện là một pha hay ba pha, và đừng quên sử dụng hệ số công suất (cosφ) nếu có.
Đây là yếu tố then chốt trước khi áp dụng công thức tính tiết diện dây dẫn cuối cùng. Kết quả từ bước này ảnh hưởng trực tiếp đến kết quả của công thức tính tiết diện dây dẫn.
Việc chọn mật độ dòng điện cho phép (J) là yếu tố then chốt để đảm bảo an toàn cho dây dẫn khi áp dụng công thức tính tiết diện dây dẫn.
Bạn cần chọn giá trị J phù hợp với vật liệu dây dẫn (đồng hoặc nhôm) và các điều kiện làm việc cụ thể như nhiệt độ môi trường, cách lắp đặt dây dẫn.
Luôn tham khảo các tiêu chuẩn kỹ thuật để có giá trị chính xác nhất, bởi vì một giá trị J không phù hợp có thể dẫn đến quá nhiệt và hỏng hóc, làm sai lệch kết quả từ công thức tính tiết diện dây dẫn.
Giá trị J càng chính xác, kết quả từ công thức tính tiết diện dây dẫn càng đáng tin cậy. Đây là một phần quan trọng trong cách tính tiết diện dây dẫn hiệu quả.
Khi đã có cường độ dòng điện (I) và mật độ dòng điện cho phép (J), bạn có thể áp dụng công thức tính tiết diện dây dẫn: S = I / J.
Kết quả của phép tính này sẽ cho bạn biết diện tích tối thiểu mà dây dẫn cần có để đảm bảo khả năng truyền tải điện an toàn và hiệu quả, tránh được tình trạng quá tải. Đây là bước quan trọng nhất của công thức tính tiết diện dây dẫn.
Thực hiện đúng bước này sẽ mang lại độ an toàn cao cho hệ thống của bạn khi sử dụng công thức tính tiết diện dây dẫn. Luôn kiểm tra lại các giá trị đầu vào.
Sau khi có kết quả tính toán S từ công thức tính tiết diện dây dẫn, bạn cần chọn dây dẫn có tiết diện thực tế lớn hơn hoặc bằng giá trị S đó.
Một lời khuyên hữu ích là nên chọn dây dẫn có tiết diện lớn hơn một cấp so với kết quả tính toán để có sự dự phòng an toàn.
Điều này không chỉ đảm bảo khả năng chịu tải tốt hơn mà còn cung cấp một biên độ an toàn cho các trường hợp quá tải ngắn hạn hoặc nâng cấp công suất thiết bị. Việc áp dụng công thức tính tiết diện dây dẫn cần đi đôi với thực tế.
Để hiểu rõ hơn về quy trình tính toán và ứng dụng công thức tính tiết diện dây dẫn vào thực tế, chúng ta sẽ xem xét một vài ví dụ cụ thể.
Những ví dụ này sẽ giúp bạn hình dung cách áp dụng lý thuyết vào các tình huống thường gặp, củng cố kiến thức về công thức tính tiết diện dây dẫn và tầm quan trọng của nó.
Các ví dụ này sẽ làm rõ cách tính tiết diện dây dẫn trong các trường hợp khác nhau.

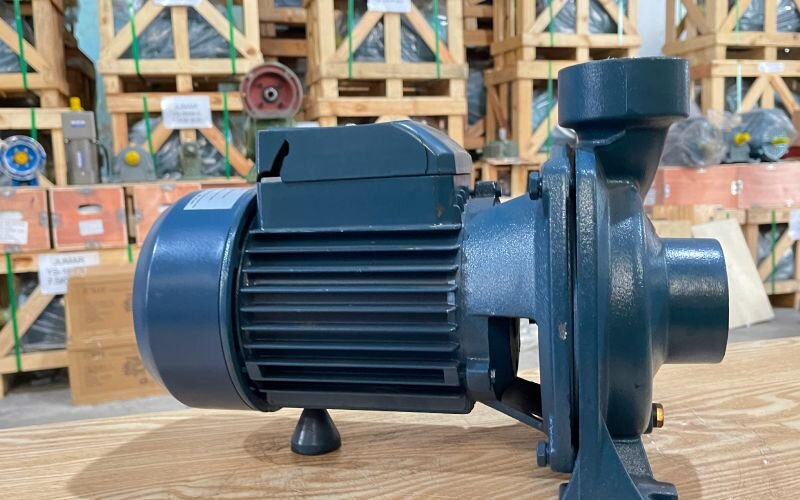

Hãy xem xét một máy bơm nước một pha có công suất 1.5kW (1500W), điện áp 220V và hệ số công suất 0.85.
Chúng ta sẽ tính tiết diện dây dẫn cần thiết, sử dụng dây đồng, bằng cách áp dụng công thức tính tiết diện dây dẫn đã học.
Ví dụ này minh họa cách sử dụng công thức tính tiết diện dây dẫn cho thiết bị một pha, rất phổ biến trong dân dụng.
Tiếp theo, hãy xem xét một động cơ điện ba pha có công suất 7.5kW (7500W), điện áp 380V và hệ số công suất 0.8.
Chúng ta sẽ tính tiết diện dây dẫn cần thiết, sử dụng dây đồng, thông qua công thức tính tiết diện dây dẫn phù hợp cho hệ thống ba pha.
Đây là một ví dụ điển hình về việc áp dụng công thức tính tiết diện dây dẫn trong môi trường công nghiệp. Các bước thực hiện tương tự như mạch một pha.
Các ví dụ trên giúp bạn hình dung rõ hơn về cách áp dụng công thức tính tiết diện dây dẫn và quy trình tính toán trong thực tế.
Nếu bạn đang tìm mua động cơ điện công nghiệp hoặc motor điện 220v, Giamtoctainang.com cung cấp đa dạng các loại sản phẩm chất lượng cao, đáp ứng mọi nhu cầu.
Việc chọn đúng dây dẫn dựa trên công thức tính tiết diện dây dẫn sẽ tối ưu hóa hiệu suất của các động cơ này. Hãy liên hệ với chúng tôi để mua mô tơ điện chất lượng.
Việc lựa chọn tiết diện dây dẫn phù hợp không chỉ tuân theo các công thức tính toán mà còn liên quan đến những ưu và nhược điểm cụ thể.
Hiểu rõ điều này giúp bạn đưa ra quyết định tối ưu cho hệ thống điện của mình, đảm bảo hiệu quả và an toàn. Công thức tính tiết diện dây dẫn là cơ sở cho các quyết định này.
Chọn đúng tiết diện dây dẫn mang lại nhiều lợi ích thiết thực, góp phần vào sự an toàn và hiệu quả của hệ thống điện. Đây là yếu tố then chốt cho mọi công trình.
Việc chọn sai tiết diện dây dẫn, dù quá nhỏ hay quá lớn, đều gây ra những hậu quả tiêu cực. Điều này ảnh hưởng trực tiếp đến hiệu quả và an toàn của hệ thống điện.
Một quyết định sai lầm có thể dẫn đến nhiều vấn đề nghiêm trọng. Cần cẩn trọng khi áp dụng công thức tính tiết diện dây dẫn.
Để đơn giản hóa quá trình lựa chọn dây dẫn và giảm thiểu sai sót khi áp dụng công thức tính tiết diện dây dẫn, bạn có thể tham khảo bảng tra tiết diện dây dẫn.
Bảng này cung cấp thông tin về khả năng tải dòng của các loại dây dẫn khác nhau, giúp bạn chọn được dây dẫn phù hợp một cách nhanh chóng và tiện lợi, bổ trợ cho việc tính toán bằng công thức tính tiết diện dây dẫn.
Sự kết hợp giữa bảng tra và công thức tính tiết diện dây dẫn mang lại hiệu quả cao trong thực tiễn.
Sử dụng bảng tra tiết diện dây dẫn là một phương pháp nhanh chóng để lựa chọn dây dẫn phù hợp. Đây là một cách tính tiết diện dây dẫn gián tiếp.
Dưới đây là các bước cơ bản để bạn có thể tra cứu hiệu quả, kết hợp với hiểu biết về công thức tính tiết diện dây dẫn.
Việc này giúp xác nhận kết quả từ công thức tính tiết diện dây dẫn của bạn. Luôn kiểm tra lại các giá trị để đảm bảo độ chính xác.
Bảng dưới đây minh họa khả năng tải dòng của dây đồng và dây nhôm trong điều kiện lắp đặt thông thường. Hãy lưu ý rằng đây chỉ là bảng tham khảo.
| Tiết diện (mm²) | Dòng điện cho phép (A) – Dây đồng (điều kiện thông thường) | Dòng điện cho phép (A) – Dây nhôm (điều kiện thông thường) |
|---|---|---|
| 1.0 | 10 | 7 |
| 1.5 | 15 | 10 |
| 2.5 | 20 | 14 |
| 4.0 | 30 | 21 |
| 6.0 | 40 | 28 |
| 10.0 | 55 | 39 |
Lưu ý quan trọng: Bảng trên chỉ mang tính chất tham khảo.
Giá trị dòng điện cho phép có thể thay đổi đáng kể tùy thuộc vào tiêu chuẩn của từng quốc gia, nhà sản xuất, nhiệt độ môi trường, và các điều kiện lắp đặt cụ thể (ví dụ: dây đi trong ống, đi trên khay cáp, hay đi trong không khí).
Luôn tham khảo tài liệu kỹ thuật chi tiết của nhà sản xuất dây dẫn và các quy định an toàn điện hiện hành để có thông tin chính xác nhất và đảm bảo an toàn tối đa cho hệ thống điện của bạn, ngay cả khi đã áp dụng công thức tính tiết diện dây dẫn.
Ngoài việc áp dụng chính xác công thức tính tiết diện dây dẫn, quy trình lắp đặt và cách sử dụng cũng đóng vai trò then chốt để đảm bảo an toàn và hiệu quả cho toàn bộ hệ thống điện.
Dưới đây là những lưu ý quan trọng mà bạn không nên bỏ qua để tối ưu hóa hiệu quả từ công thức tính tiết diện dây dẫn và kéo dài tuổi thọ hệ thống. Tuân thủ những điều này là cần thiết.
Nếu bạn đang tìm kiếm địa chỉ uy tín để mua motor điện, Giamtoctainang.com tự hào là nhà cung cấp hàng đầu với đa dạng các sản phẩm động cơ giảm tốc và hộp giảm tốc chất lượng cao.
Dưới đây là bảng giá động cơ điện tham khảo của chúng tôi trong tháng 10/2026.
Giamtoctainang.com, kế thừa từ Giamtoctainang.com, sở hữu đội ngũ kỹ thuật viên dày dạn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện. Chúng tôi cam kết mang đến những sản phẩm tốt nhất và dịch vụ hỗ trợ chuyên nghiệp.
Các sản phẩm chính mà Giamtoctainang.com cung cấp bao gồm:
Giamtoctainang.com luôn đặt chất lượng lên hàng đầu, không ngừng đổi mới và áp dụng công nghệ tiên tiến để tạo ra những sản phẩm vượt trội. Với định hướng phát triển bền vững, chúng tôi tập trung vào các giải pháp thân thiện với môi trường và tiết kiệm năng lượng.
Mục tiêu của chúng tôi là hướng tới vị trí dẫn đầu trong lĩnh vực cung cấp Biến tần (Inverter), mang đến những giải pháp bền vững và hiệu quả cho ngành công nghiệp, đáp ứng kỳ vọng của khách hàng và các đối tác.
Để nhận báo giá chi tiết và tư vấn mua motor điện, mua động cơ điện, mua mô tơ điện, động cơ điện giá rẻ, motor điện tốt nhất, hoặc các loại động cơ điện nhập khẩu, motor điện pha 220v, vui lòng liên hệ với chúng tôi:
Dưới đây là một số câu hỏi thường gặp liên quan đến việc tính toán và chọn tiết diện dây dẫn.
Những giải đáp này sẽ giúp bạn hiểu rõ hơn về tầm quan trọng của công thức tính tiết diện dây dẫn và các vấn đề liên quan khác trong hệ thống điện.
Việc nắm vững công thức tính tiết diện dây dẫn sẽ giúp bạn đưa ra những quyết định sáng suốt. Đây là cách tính tiết diện dây dẫn hiệu quả.
Bạn có thể kiểm tra bằng cách sờ vào dây dẫn sau một thời gian sử dụng các thiết bị động cơ điện. Nếu dây dẫn quá nóng (nóng hơn bình thường, khó chịu khi chạm vào), có thể dây dẫn đã bị quá tải. Ngoài ra, bạn có thể sử dụng ampe kìm để đo dòng điện thực tế và so sánh với khả năng tải dòng định mức của dây dẫn.
Việc này giúp đảm bảo rằng công thức tính tiết diện dây dẫn bạn áp dụng là phù hợp với thực tế.
Không nên. Mặc dù chọn dây lớn hơn một cấp để dự phòng là tốt, nhưng chọn dây dẫn có tiết diện quá lớn sẽ gây lãng phí chi phí đầu tư ban đầu, tăng giá motor và khó khăn hơn trong quá trình lắp đặt.
Dây quá lớn cũng có thể không phù hợp với các đầu nối của thiết bị. Hãy luôn cân nhắc kỹ lưỡng sau khi áp dụng công thức tính tiết diện dây dẫn.
Ống luồn dây có tác dụng bảo vệ dây dẫn khỏi các tác động cơ học như va đập, cọ xát, cũng như các yếu tố môi trường như hóa chất, ẩm ướt, nhiệt độ cao. Sử dụng ống luồn dây giúp kéo dài tuổi thọ của dây dẫn, tăng tính an toàn cho hệ thống điện, và làm tăng tính thẩm mỹ cho công trình.
Đây là một phần quan trọng để bảo vệ kết quả từ công thức tính tiết diện dây dẫn.
Giamtoctainang.com là địa chỉ uy tín chuyên bán motor điện và bán động cơ điện chính hãng, chất lượng cao với giá cả cạnh tranh. Chúng tôi cung cấp đa dạng các loại motor điện, từ mô tơ điện 220v đến động cơ điện công nghiệp và động cơ điện nhập khẩu.
Đội ngũ kỹ thuật viên giàu kinh nghiệm của chúng tôi sẵn sàng tư vấn và hỗ trợ bạn chọn được sản phẩm phù hợp nhất với nhu cầu, giúp bạn mua motor điện, mua động cơ điện một cách hiệu quả. Nếu bạn đang cần mua mô tơ điện chất lượng, hãy liên hệ với chúng tôi.
Giá motor điện phụ thuộc vào nhiều yếu tố như công suất, thương hiệu, loại motor (một pha, ba pha, động cơ giảm tốc tải nặng), và các tính năng đặc biệt. Để biết giá motor chính xác và nhận báo giá động cơ điện giá rẻ phù hợp với nhu cầu cụ thể của bạn, vui lòng liên hệ trực tiếp với Giamtoctainang.com qua số điện thoại 0918 827 329 hoặc Zalo 0918827329.
Chúng tôi cam kết cung cấp motor điện tốt nhất và bán mô tơ điện với mức giá cạnh tranh trên thị trường. Việc này giúp bạn đưa ra quyết định tối ưu sau khi đã tính toán bằng công thức tính tiết diện dây dẫn.
Tóm lại, việc tính toán chính xác công thức tính tiết diện dây dẫn là vô cùng cần thiết để đảm bảo an toàn, hiệu suất và độ bền cho hệ thống điện.
Việc áp dụng đúng cách tính tiết diện dây dẫn không chỉ giúp giảm thiểu rủi ro liên quan đến quá tải, sụt áp và nguy cơ cháy nổ mà còn tối ưu hóa tổn thất điện năng.
Nắm vững công thức tính tiết diện dây dẫn là chìa khóa để có một hệ thống điện an toàn và hiệu quả. Kiến thức này sẽ góp phần nâng cao chất lượng và độ bền cho toàn bộ hệ thống điện, đặc biệt quan trọng đối với các loại động cơ điện và motor điện.
Giamtoctainang.com luôn sẵn sàng cung cấp các giải pháp và sản phẩm động cơ điện chất lượng cao, đồng thời hỗ trợ tư vấn chuyên sâu để quý khách có thể lựa chọn dây dẫn và thiết bị phù hợp nhất cho mọi ứng dụng, dựa trên nguyên tắc của công thức tính tiết diện dây dẫn.
Hãy liên hệ với chúng tôi để được tư vấn chi tiết hơn về công thức tính tiết diện dây dẫn và các sản phẩm phù hợp, đảm bảo an toàn và hiệu quả tối đa cho hệ thống của bạn.
