Hộp giảm tốc 1 cấp bánh răng trụ răng thẳng là gì? Cấu tạo, nguyên lý và ứng dụng

Tác giả: ThanhThaiMotor

Cập nhật lúc: 28/09/2025

Bạn đang tìm kiếm giải pháp truyền động hiệu quả với độ chính xác cao? Hộp giảm tốc 1 cấp bánh răng trụ răng thẳng là một lựa chọn tối ưu, mang đến sự bền bỉ, ổn định và hiệu suất cao cho nhiều ứng dụng công nghiệp. Bài viết này của Giamtoctainang.com sẽ cung cấp cái nhìn tổng quan từ cấu tạo, nguyên lý hoạt động đến ứng dụng và cách lựa chọn phù hợp nhất cho nhu cầu của bạn.

Một cái nhìn cơ bản về thiết bị truyền động thiết yếu này. Thiết bị này đóng vai trò quan trọng trong việc điều chỉnh tốc độ và mô-men xoắn của các hệ thống máy móc.

Khái niệm và vai trò chính của loại hộp giảm tốc này trong công nghiệp. Đây là một thiết bị cơ khí được dùng để giảm tốc độ quay từ động cơ và đồng thời tăng mô-men xoắn cho trục đầu ra.

Loại hộp giảm tốc này sử dụng bánh răng trụ với răng thẳng, các răng này song song với trục, đảm bảo quá trình truyền động diễn ra hiệu quả cao và ít tổn hao năng lượng. Trong cấu hình 1 cấp, chỉ có một cặp bánh răng chủ động và bị động ăn khớp trực tiếp.

So sánh các loại cơ bản để hiểu rõ vị trí của hộp giảm tốc 1 cấp. Một hộp số giảm tốc được phân loại dựa trên số lần thay đổi tỉ số truyền, là yếu tố cốt lõi của chúng.

Có thể kể đến hộp giảm tốc 1 cấp, chỉ có một cặp bánh răng giảm tốc. Ngược lại là các loại hộp giảm tốc nhiều cấp, có cấu tạo phức tạp hơn.

Những lợi ích chính mà cấu trúc răng thẳng mang lại cho hệ thống. Bánh răng trụ răng thẳng là loại bánh răng có răng song song với trục quay, được sử dụng rộng rãi nhờ nhiều ưu điểm.

Sự đơn giản và tính kinh tế trong quá trình sản xuất. Thiết kế của chúng đơn giản, giúp việc chế tạo và lắp đặt trở nên dễ dàng và tiết kiệm thời gian hơn.

Mức độ truyền tải năng lượng hiệu quả và ít tổn thất. Đây là một trong những loại hộp giảm tốc cơ khí có hiệu suất truyền động rất cao, giảm thiểu tối đa tổn thất năng lượng.

Giảm thiểu áp lực lên các bộ phận khác của máy. Khi làm việc, bánh răng trụ răng thẳng không tạo ra lực dọc trục, giúp giảm tải cho ổ bi và trục.

Tiết kiệm chi phí trong suốt vòng đời sản phẩm. Chi phí sản xuất và bảo dưỡng của loại hộp giảm tốc này thấp hơn đáng kể so với các loại bánh răng khác.

Những hạn chế tiềm ẩn khi sử dụng loại bánh răng này. Mặc dù có nhiều ưu điểm, nhưng loại bánh răng này cũng có một số nhược điểm cần được xem xét.

Điểm yếu về âm thanh trong một số ứng dụng. Do đặc điểm ăn khớp của răng thẳng, chúng có thể tạo ra tiếng ồn lớn hơn ở tốc độ cao hoặc khi chịu tải nặng so với bánh răng nghiêng.

Hạn chế trong việc đạt được các tỉ số truyền rất lớn. Hộp giảm tốc 1 cấp bánh răng trụ răng thẳng thường giới hạn ở tỉ số truyền thấp và trung bình, không phù hợp cho các ứng dụng cần tỉ số truyền rất cao mà chỉ có bộ hộp số giảm tốc nhiều cấp mới đáp ứng được.

Tìm hiểu các bộ phận cấu thành nên một hộp giảm tốc hoàn chỉnh. Việc nắm rõ cấu tạo giúp người dùng dễ dàng hơn trong việc lựa chọn, lắp đặt và bảo trì thiết bị.

Mô tả chi tiết từng bộ phận quan trọng bên trong hộp giảm tốc. Cấu trúc của một bộ giảm tốc motor loại này tương đối đơn giản nhưng đòi hỏi độ chính xác cao trong gia công.

Vai trò và đặc điểm của cặp bánh răng ăn khớp. Gồm một bánh răng nhỏ (chủ động) gắn trên trục vào và một bánh răng lớn (bị động) trên trục ra, chúng ăn khớp để truyền chuyển động.

Chức năng của các trục kết nối với động cơ và tải trọng. Bao gồm trục đầu vào nối với động cơ và trục đầu ra nối với máy công tác, thường làm từ thép cường độ cao.

Chức năng bảo vệ, định vị và chứa dầu bôi trơn. Thường làm từ gang hoặc thép hàn, vỏ hộp giúp bảo vệ các chi tiết, định vị chính xác và chứa dầu bôi trơn.

Xem thêm: Hộp giảm tốc 2 cấp đồng trục là gì? Cấu tạo, ứng dụng và ưu nhược điểm

Tầm quan trọng của dầu và các phụ kiện bôi trơn. Hệ thống này bao gồm dầu bôi trơn, que thăm dầu, nút thông hơi và nút xả cặn, cực kỳ quan trọng để giảm ma sát và làm mát.

Đảm bảo sự quay trơn tru và giảm ma sát. Ổ lăn được lắp ở các đầu trục để đỡ trục, cho phép trục quay mượt mà và giảm thiểu ma sát trong quá trình vận hành.

Cấu tạo chi tiết hộp giảm tốc 1 cấp bánh răng trụ răng thẳng với các bộ phận chính

Ảnh hưởng của vật liệu và phương pháp chế tạo đến chất lượng. Chất lượng của hộp giảm tốc motor phụ thuộc rất nhiều vào vật liệu và công nghệ chế tạo.

Các loại thép hợp kim và quy trình xử lý nhiệt. Bánh răng thường được làm từ thép hợp kim như 40Cr, 20CrMnTi, sau đó xử lý nhiệt để tăng độ cứng bề mặt và khả năng chống mài mòn. Trục sử dụng thép C45 hoặc thép hợp kim đã qua rèn và nhiệt luyện.

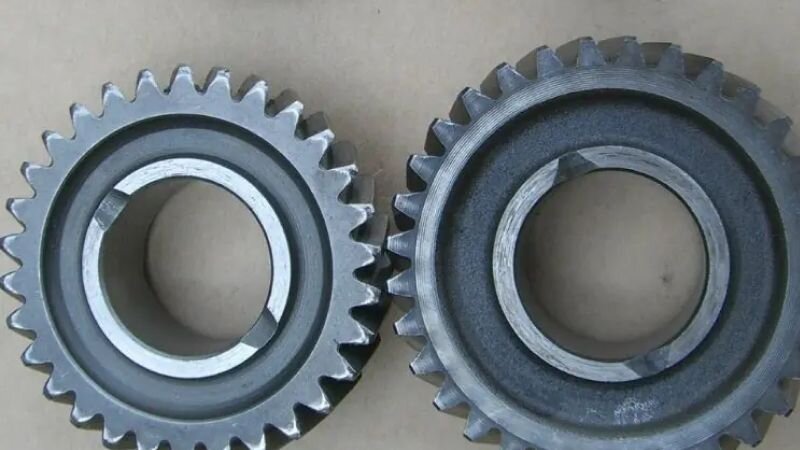

Bánh răng thép hợp kim được xử lý nhiệt tăng độ cứng và chống mài mòn

Gang đúc và thép hàn cho độ bền vững. Vỏ hộp thường được đúc bằng gang (cho sản xuất hàng loạt) hoặc hàn từ thép tấm (cho hộp số giảm tốc công nghiệp tải nặng), đảm bảo độ cứng vững và ổn định cần thiết.

Cách thức hộp giảm tốc biến đổi tốc độ và mô-men xoắn. Nguyên lý hoạt động của hộp số giảm tốc motor này rất trực quan và dựa trên cơ chế truyền động bánh răng cơ bản.

Giải thích cách bánh răng nhỏ truyền động cho bánh răng lớn. Khi động cơ hoạt động, trục vào của hộp giảm tốc quay với tốc độ cao, bánh răng nhỏ trên trục vào dẫn động bánh răng lớn trên trục ra quay theo.

Vì bánh răng lớn có nhiều răng hơn bánh răng nhỏ, tốc độ quay của trục ra sẽ giảm xuống, đồng thời mô-men xoắn sẽ được tăng lên tương ứng. Đây chính là quá trình giảm tốc.

Hiểu rõ ý nghĩa của tỉ số truyền và cách tính toán. Tỉ số truyền (i) là thông số quan trọng nhất của một hộp giảm tốc. Với hộp giảm tốc 1 cấp bánh răng trụ răng thẳng, tỉ số truyền thường là 10.

Điều này có nghĩa là tốc độ trục ra bằng tốc độ trục vào chia cho 10. Ví dụ, nếu động cơ có tốc độ 1450 vòng/phút, tốc độ đầu ra sẽ là 145 vòng/phút.

Bảng so sánh chi tiết về cấu tạo, hiệu suất và ứng dụng. Việc lựa chọn giữa hộp số 1 cấp và nhiều cấp phụ thuộc vào tỉ số truyền và yêu cầu ứng dụng cụ thể.

Đặc điểm	Hộp giảm tốc 1 cấp	Hộp giảm tốc nhiều cấp
Cấu tạo	Đơn giản, một cặp bánh răng	Phức tạp, nhiều cặp bánh răng nối tiếp
Tỉ số truyền	Nhỏ đến trung bình (thường dưới 12)	Lớn (có thể lên tới hàng trăm hoặc hơn)
Hiệu suất	Cao (thường >97%)	Thấp hơn một chút (do nhiều cấp truyền động)
Kích thước	Nhỏ gọn	Lớn hơn
Ứng dụng	Yêu cầu tỉ số truyền thấp, không gian hẹp	Yêu cầu tỉ số truyền lớn, tải trọng nặng

Những yếu tố cần xem xét để đảm bảo sự tương thích và hiệu quả. Khi chọn mua một hộp giảm tốc, bạn cần quan tâm đến các thông số kỹ thuật để đảm bảo nó tương thích với hệ thống của mình.

Phân tích mối quan hệ giữa công suất, tốc độ và tỉ số truyền. Công suất làm việc (kW hoặc HP) phải phù hợp với công suất của động cơ, còn tỉ số truyền quyết định tốc độ làm việc của máy.

Tầm quan trọng của mô-men xoắn và kích thước lắp đặt. Mô-men xoắn đầu ra (N.m) quyết định khả năng tải của máy, và kích thước trục (đường kính trục vào/ra) cần đảm bảo lắp ráp vừa vặn.

Lựa chọn phù hợp với thiết kế máy và điều kiện vận hành. Kiểu lắp (chân đế, mặt bích) phải phù hợp với thiết kế máy, và hệ số phục vụ (SF) là yếu tố an toàn, xét đến loại tải và thời gian làm việc.

Các lĩnh vực mà loại hộp giảm tốc này phát huy hiệu quả tối đa. Nhờ sự đơn giản, bền bỉ và hiệu quả, hộp giảm tốc 1 cấp bánh răng trụ răng thẳng được ứng dụng rộng rãi trong nhiều ngành công nghiệp.

Đảm bảo vận chuyển vật liệu ổn định. Chúng được dùng để giảm tốc độ động cơ, giúp di chuyển vật liệu với tốc độ ổn định trong các nhà máy sản xuất và khai khoáng.

Kiểm soát tốc độ cho các quy trình nhạy cảm. Được sử dụng trong ngành hóa chất, thực phẩm, sơn để khuấy trộn dung dịch, vật liệu với tốc độ chậm và mô-men xoắn lớn, đảm bảo chất lượng sản phẩm.

Xem thêm: Bảng giá hộp giảm tốc ZQ 2 cấp mới nhất tháng 10/2026

Đa dạng hóa ứng dụng trong các ngành khác nhau. Các máy cho ăn tự động, máy sục khí cho hồ nuôi trồng thủy sản, hay hệ thống bơm, quạt công nghiệp đều cần đến bộ giảm tốc để điều chỉnh tốc độ hoạt động.

Hộp giảm tốc 1 cấp bánh răng trụ răng thẳng được ứng dụng rộng rãi trong công nghiệp

Tối ưu hóa hoạt động và tuổi thọ của hệ thống. Việc sử dụng đúng hộp giảm tốc mang lại nhiều lợi ích, bao gồm tiết kiệm năng lượng, tăng tuổi thọ cho động cơ và máy móc, cũng như đảm bảo vận hành an toàn và ổn định.

Lời khuyên chuyên sâu để đưa ra quyết định mua hàng thông minh. Để chọn được một hộp giảm tốc phù hợp, tránh lãng phí hoặc quá tải, bạn cần xem xét nhiều yếu tố.

Các bước xác định thông số kỹ thuật cần thiết. Bạn cần xác định công suất động cơ, tốc độ đầu ra mong muốn để tính tỉ số truyền, loại tải và thời gian làm việc để chọn hệ số phục vụ (SF) thích hợp. Sau đó, tính toán mô-men xoắn yêu cầu.

Yếu tố môi trường ảnh hưởng đến tuổi thọ và hiệu suất. Môi trường làm việc ẩm ướt, bụi bặm hoặc có hóa chất ăn mòn đòi hỏi hộp số có cấp bảo vệ cao hơn, vật liệu vỏ và gioăng phớt đặc biệt để đảm bảo độ bền.

Đánh giá các lựa chọn hộp giảm tốc giá rẻ và sản phẩm Trung Quốc. Khi tìm kiếm các lựa chọn, khách hàng thường cân nhắc giữa các sản phẩm có thương hiệu và các loại hộp giảm tốc giá rẻ hoặc hộp giảm tốc Trung Quốc.

Để đảm bảo chất lượng và độ bền lâu dài, bạn cần kiểm tra kỹ lưỡng vật liệu và độ chính xác gia công. Giamtoctainang.com tự hào là đơn vị cung cấp hộp số giảm tốc uy tín, mang đến các sản phẩm chất lượng cao.

Những thực hành tốt nhất để duy trì hoạt động ổn định và kéo dài tuổi thọ. Bảo dưỡng định kỳ là chìa khóa để một bộ hộp số giảm tốc hoạt động bền bỉ và hiệu quả.

Hướng dẫn chi tiết về các hoạt động bảo dưỡng thiết yếu. Thường xuyên kiểm tra mức dầu, thay dầu lần đầu sau 500 giờ và các lần tiếp theo sau mỗi 2500-5000 giờ, tùy điều kiện làm việc. Sử dụng đúng loại dầu bôi trơn chuyên dụng.

Kiểm tra tiếng ồn và nhiệt độ thường xuyên. Bất kỳ tiếng ồn lạ hoặc nhiệt độ vỏ hộp tăng cao bất thường đều là dấu hiệu cần kiểm tra ngay lập tức. Giữ cho vỏ hộp giảm tốc sạch sẽ để tản nhiệt tốt hơn và kiểm tra nút thông hơi.

Kiểm tra mức dầu và vệ sinh hộp giảm tốc định kỳ

Nhận biết và khắc phục kịp thời các vấn đề phát sinh. Rò rỉ dầu thường do phớt hoặc gioăng mòn, cần thay thế. Tiếng ồn lớn có thể do ổ bi hoặc bánh răng mòn, hoặc lắp đặt không đồng tâm.

Quá nhiệt là dấu hiệu của quá tải, thiếu dầu hoặc dầu bôi trơn không đúng loại, cần kiểm tra lại các yếu tố này để đảm bảo hộp số giảm tốc động cơ hoạt động ổn định. Để đảm bảo vận hành tốt, một hộp số motor cần được kiểm tra định kỳ.

Thông tin cập nhật về giá sản phẩm để khách hàng tham khảo. Hiện tại, hộp giảm tốc 1 cấp bánh răng trụ răng thẳng thường được biết đến là hộp giảm tốc ZQ 1 cấp tại Giamtoctainang.com.

STT	Sản phẩm	Giá	Thông số
1	Hộp số giảm tốc ZQ 200	Từ 4.000.000₫	ZQ 200, 1 cấp, 2 cấp, 3 cấp
2	Hộp số giảm tốc ZQ 250	Từ 5.000.000₫	ZQ 250, 1 cấp, 2 cấp, 3 cấp
3	Hộp số giảm tốc ZQ 350	Từ 7.900.000₫	ZQ 350, 1 cấp, 2 cấp, 3 cấp
4	Hộp số giảm tốc ZQ 400	Từ 11.200.000₫	ZQ 400, 1 cấp, 2 cấp, 3 cấp
5	Hộp số giảm tốc ZQ 500	Từ 15.800.000₫	ZQ 500, 1 cấp, 2 cấp, 3 cấp
6	Hộp số giảm tốc ZQ 650	Từ 36.500.000₫	ZQ 650, 1 cấp, 2 cấp, 3 cấp
7	Hộp số giảm tốc ZQ 750	Từ 69.800.000₫	ZQ 750, 1 cấp, 2 cấp, 3 cấp
8	Hộp số giảm tốc ZQ 850	Từ 93.000.000₫	ZQ 850, 1 cấp, 2 cấp, 3 cấp
9	Hộp số giảm tốc ZQ 1000	Từ 105.000.000₫	ZQ 1000, 1 cấp, 2 cấp, 3 cấp

Xem tất cả 9 sản phẩm: Hộp giảm tốc ZQ

Khách hàng khi mua hộp giảm tốc tại Giamtoctainang.com sẽ nhận được những quyền lợi sau:

Bảo hành đến 24 tháng

Xem thêm: Bánh răng trụ răng thẳng ZQ là gì? Cấu tạo và nguyên lý truyền động

Mọi sản phẩm hộp giảm tốc (hộp số giảm tốc) từ Giamtoctainang.com đều được hỗ trợ bảo hành chính hãng lên tới 24 tháng. Chúng tôi cam kết mang đến sự an tâm tuyệt đối cho khách hàng với chính sách hậu mãi minh bạch và quy trình xử lý nhanh gọn.

Giao hàng toàn quốc

Dịch vụ giao hàng của chúng tôi phủ sóng khắp 63 tỉnh thành cả nước. Bất kể vị trí địa lý, sản phẩm sẽ được chuyển đến tận tay khách hàng một cách nhanh chóng và an toàn tuyệt đối.

Sản phẩm đạt chuẩn chất lượng Châu Âu với công nghệ Đức

Các loại hộp giảm tốc của Giamtoctainang.com được chế tạo dựa trên công nghệ Đức hiện đại, tuân thủ các tiêu chuẩn chất lượng Châu Âu nghiêm ngặt. Điều này đảm bảo hiệu suất hoạt động ổn định và tuổi thọ sản phẩm lâu dài.

Giá cả cạnh tranh, chiết khấu tốt cho đại lý và khách hàng số lượng lớn

Chúng tôi cung cấp mức giá cạnh tranh cùng nhiều chương trình ưu đãi đặc biệt cho khách hàng mua số lượng lớn và các đại lý. Mua hàng với số lượng càng lớn, quý khách càng nhận được chiết khấu hấp dẫn, giúp tối đa hóa lợi nhuận.

Đầy đủ giấy tờ chứng nhận: CO, CQ,...

Tất cả sản phẩm đều đi kèm với đầy đủ chứng nhận nguồn gốc xuất xứ (CO) và chứng nhận chất lượng (CQ). Những giấy tờ này là minh chứng rõ ràng về chất lượng, giúp khách hàng hoàn toàn tin tưởng khi sử dụng trong các dự án hay công trình có yêu cầu kỹ thuật cao.

Bạn cần tư vấn để lựa chọn hộp giảm tốc phù hợp với nhu cầu sử dụng? Hãy liên hệ ngay với Giamtoctainang.com qua các phương thức sau:

Gọi hotline: 0918 827 329
Zalo: 0918827329

Giải đáp các thắc mắc phổ biến của người dùng. Dưới đây là những câu hỏi thường gặp giúp bạn hiểu rõ hơn về hộp số giảm tốc motor và các vấn đề liên quan.

Phân biệt rõ ràng về cấu trúc và hiệu quả. Sự khác biệt chính nằm ở cấu trúc và tỉ số truyền. Hộp giảm tốc 1 cấp chỉ có một cặp bánh răng, phù hợp cho tỉ số truyền nhỏ, cấu tạo đơn giản. Hộp giảm tốc 2 cấp có hai cặp bánh răng, cho phép đạt tỉ số truyền lớn hơn nhưng cấu tạo phức tạp và kích thước lớn hơn.

Các bước cơ bản và lời khuyên từ chuyên gia. Bạn cần biết tốc độ mong muốn của máy công tác và tốc độ của động cơ để tính tỉ số truyền. Công suất hộp số phải lớn hơn hoặc bằng công suất động cơ và nhân với hệ số phục vụ (SF) phù hợp. Để đảm bảo chính xác, hãy liên hệ với Giamtoctainang.com, đơn vị cung cấp hộp số giảm tốc uy tín để được tư vấn chuyên sâu.

Tầm quan trọng của chất liệu và xử lý bề mặt. Vật liệu bánh răng và quá trình nhiệt luyện quyết định trực tiếp đến độ bền, khả năng chống mài mòn và tuổi thọ của hộp giảm tốc. Bánh răng làm từ thép hợp kim chất lượng cao và được xử lý nhiệt đúng cách sẽ có tuổi thọ cao hơn nhiều lần so với thép thông thường.

Lịch trình khuyến nghị để duy trì hiệu suất tối ưu. Tần suất phụ thuộc vào môi trường và cường độ làm việc. Tuy nhiên, quy tắc chung là kiểm tra mức dầu hàng tuần, thay dầu lần đầu sau 500 giờ và các lần tiếp theo sau khoảng 2500-5000 giờ vận hành. Việc này giúp đảm bảo hộp số motor của bạn luôn hoạt động trong điều kiện tốt nhất.

Tóm tắt những điểm chính và khẳng định giá trị của sản phẩm. Hộp giảm tốc 1 cấp bánh răng trụ răng thẳng là lựa chọn lý tưởng cho các hệ thống truyền động đơn giản, cần tốc độ truyền ổn định và hiệu quả chi phí cao. Với cấu tạo chắc chắn, nguyên lý hoạt động dễ hiểu và khả năng ứng dụng linh hoạt, loại hộp giảm tốc cơ khí này vẫn luôn giữ vai trò quan trọng trong các giải pháp truyền động công nghiệp.

Việc lựa chọn đúng loại bộ giảm tốc phù hợp với nhu cầu thực tế sẽ giúp tối ưu hiệu suất vận hành và kéo dài tuổi thọ thiết bị. Giamtoctainang.com chuyên cung cấp hộp giảm tốc, bao gồm cả các loại hộp số motor giảm tốc chất lượng cao và hộp giảm tốc trung quốc, với chính sách hậu mãi minh bạch cho khách hàng. Nếu bạn đang có nhu cầu mua hộp giảm tốc đừng ngần ngại liên hệ Giamtoctainang.com để được tư vấn và nhận bảng báo giá hộp giảm tốc được cập nhật mới nhất.
