Hộp giảm tốc bánh răng côn là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng

Tác giả: ThanhThaiMotor

Cập nhật lúc: 28/09/2025

Hộp giảm tốc bánh răng côn là một trong những thiết bị truyền động cơ khí quan trọng, đóng vai trò thiết yếu trong việc điều chỉnh tốc độ và mô-men xoắn cho nhiều hệ thống máy móc. Bài viết này từ Giamtoctainang.com sẽ đi sâu vào định nghĩa, cấu tạo, nguyên lý hoạt động cũng như các ứng dụng thực tiễn của loại hộp giảm tốc này, giúp bạn hiểu rõ hơn về tầm quan trọng của nó trong ngành công nghiệp.

Hộp giảm tốc bánh răng côn là một thiết bị hộp giảm tốc (hộp số giảm tốc) thiết yếu trong hệ thống truyền động. Nó giúp giảm tốc độ quay của động cơ điện (motor điện) từ đó tạo thành động cơ giảm tốc (motor giảm tốc) hiệu quả. Hộp giảm tốc cơ khí này được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp, từ các dòng hộp giảm tốc giá rẻ cho đến các thiết bị chuyên dụng, bao gồm cả các loại hộp giảm tốc Trung Quốc phổ biến.

Hộp giảm tốc bánh răng côn trụ là một bộ hộp số motor sử dụng ít nhất một cặp bánh răng côn để thay đổi tốc độ và truyền lực. Nhờ cấu trúc này, bộ giảm tốc có thể thay đổi hướng truyền động một góc 90 độ, rất lý tưởng cho các ứng dụng có không gian hạn chế hoặc yêu cầu thiết kế trục đặc biệt. Hộp số motor giảm tốc này là một phần không thể thiếu trong nhiều dây chuyền sản xuất hiện đại.

Hiểu rõ cấu tạo của một bộ giảm tốc motor giúp người dùng lựa chọn và vận hành thiết bị hiệu quả hơn. Một hộp giảm tốc bánh răng côn trụ điển hình bao gồm các bộ phận chính sau:

Vỏ hộp giảm tốc: Thường được làm từ gang hoặc hợp kim nhôm, có nhiệm vụ bảo vệ các chi tiết bên trong và tản nhiệt. Vỏ của hộp số giảm tốc cần đủ cứng vững để chịu được rung động và va đập.
Bánh răng côn: Là bộ phận quan trọng nhất, có dạng hình nón và các răng cắt dọc theo bề mặt. Bánh răng có thể là răng thẳng hoặc răng xoắn. Bánh răng xoắn giúp hộp giảm tốc vận hành êm hơn và chịu tải tốt hơn.
Bánh răng trụ: Có trong hộp giảm tốc bánh răng côn trụ, dùng để tăng tỉ số truyền.
Trục vào và trục ra: Trục vào của hộp giảm tốc bánh răng côn trụ nhận chuyển động từ động cơ, trục ra truyền chuyển động đã được giảm tốc tới máy công tác.
Vòng bi, bạc đạn: Giúp các trục quay trơn tru, giảm ma sát và định vị các chi tiết quay. Chất lượng vòng bi ảnh hưởng trực tiếp đến tuổi thọ của hộp giảm tốc.

Nguyên lý hoạt động của hộp giảm tốc dựa trên sự ăn khớp của các cặp bánh răng để thực hiện quá trình giảm tốc độ và tăng mô men xoắn. Điều này giúp động cơ hoạt động hiệu quả hơn với tải trọng phù hợp.

Khi động cơ hoạt động, trục vào của hộp giảm tốc quay với tốc độ cao. Chuyển động này được truyền đến cặp bánh răng côn. Bánh răng côn chủ động (nhỏ hơn) quay và làm quay bánh răng côn bị động (lớn hơn). Do chênh lệch về số răng, tốc độ quay của bánh răng bị động sẽ giảm xuống và mô men xoắn tăng lên.

Trong hộp giảm tốc côn trụ, quá trình này tiếp tục lặp lại qua các cặp bánh răng trụ để đạt được tỉ số truyền mong muốn. Điều này đảm bảo hiệu suất truyền động tối ưu cho các ứng dụng công nghiệp.

Mô men xoắn và tốc độ có mối quan hệ tỷ lệ nghịch. Khi hộp giảm tốc làm giảm tốc độ quay, mô men xoắn ở trục ra sẽ được khuếch đại lên nhiều lần. Tỉ số truyền (ratio) của bộ hộp số giảm tốc quyết định mức độ giảm tốc và tăng mô men. Ví dụ, một hộp giảm tốc có tỉ số truyền 1:50 sẽ giảm tốc độ quay xuống 50 lần và tăng mô men xoắn lên tương ứng.

Xem thêm: Bảng giá hộp giảm tốc tải nặng trục vuông góc K 1 cấp mới nhất tháng 10/2026

Khi bánh răng côn trên trục vào quay, nó sẽ làm cho bánh răng côn trên trục ra quay theo. Do hình dạng nghiêng của bánh răng côn, sự truyền động này không chỉ giảm tốc độ quay mà còn tăng mô-men xoắn ở đầu ra. Tốc độ quay của trục ra sẽ thấp hơn tốc độ quay của trục vào, trong khi mô-men xoắn được gia tăng.

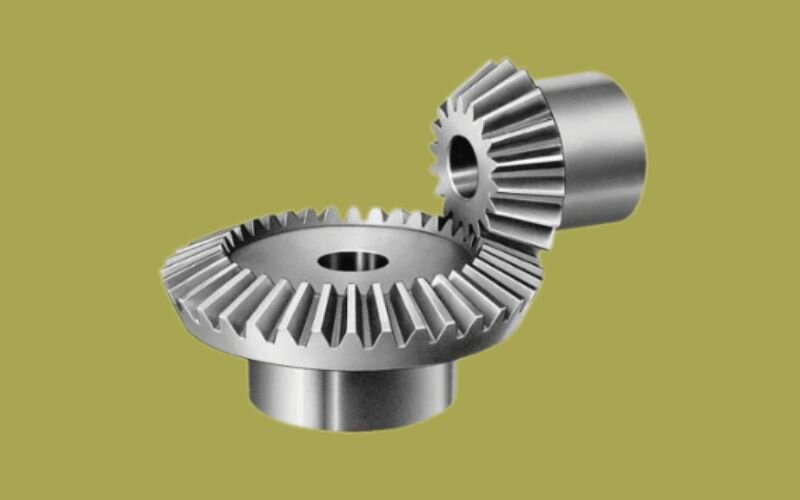

Nguyên lý hoạt động hộp giảm tốc bánh răng côn

Hộp giảm tốc côn trụ được ứng dụng rộng rãi trong nhiều lĩnh vực nhờ vào khả năng giảm tốc và tăng mô-men xoắn. Dưới đây là một số ứng dụng phổ biến, minh chứng cho vai trò quan trọng của bộ hộp số giảm tốc này:

Hộp giảm tốc được sử dụng trong các máy móc như máy khoan, máy cắt và máy ép để điều chỉnh tốc độ và lực cần thiết cho quá trình sản xuất.
Giúp giảm tốc độ quay của trục nghiền, tăng hiệu suất nghiền nguyên liệu.
Bánh răng giảm tốc được sử dụng để điều chỉnh tốc độ di chuyển của băng tải, giúp vận chuyển nguyên liệu và sản phẩm một cách hiệu quả.
Dùng trong các thiết bị tự động hóa để điều khiển tốc độ và mô-men xoắn.
Hộp giảm tốc giúp điều chỉnh tốc độ cho các máy trộn, máy đóng chai và máy đóng gói.
Sử dụng hộp giảm tốc để kiểm soát tốc độ của các thiết bị chế biến như máy xay, máy ép.
Trong máy trộn bê tông, máy xúc và thiết bị nâng hạ, sử dụng hộp giảm tốc để điều chỉnh tốc độ hoạt động và tăng lực kéo.

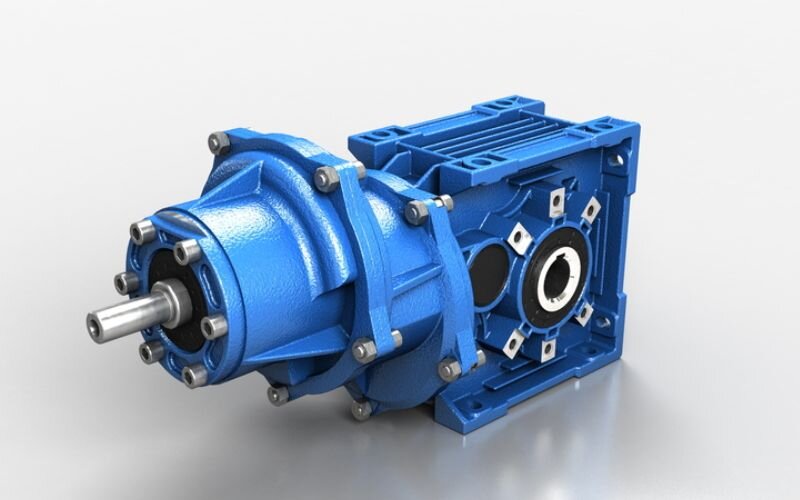

Hộp giảm tốc côn trụ có thể được phân loại thành hai loại chính dựa trên số cấp giảm tốc: hộp giảm tốc bánh răng côn một cấp và hộp giảm tốc bánh răng côn hai cấp. Mỗi loại có những đặc điểm và ứng dụng riêng biệt, phục vụ các nhu cầu công nghiệp khác nhau.

Hộp giảm tốc bánh răng côn một cấp là loại hộp giảm tốc một cấp đơn giản, sử dụng một cặp bánh răng côn để thực hiện quá trình giảm tốc. Trong loại hộp này, trục vào và trục ra được kết nối thông qua một bánh răng côn duy nhất, giúp giảm tốc độ quay của động cơ điện và tăng mô-men xoắn một cách hiệu quả.

Ưu điểm:

Thiết kế đơn giản: Dễ dàng lắp đặt và bảo trì.
Chi phí thấp: Thích hợp cho các ứng dụng yêu cầu không quá phức tạp.

Thường được sử dụng trong các thiết bị có công suất nhỏ đến trung bình như quạt, máy bơm và các máy móc chế biến đơn giản. Đây là một giải pháp hộp giảm tốc motor kinh tế.

Hộp giảm tốc bánh răng côn trụ hai cấp là loại hộp giảm tốc hai cấp bao gồm hai cặp bánh răng côn, cho phép giảm tốc độ quay một cách hiệu quả hơn so với loại một cấp. Với thiết kế này, lực truyền động được chia thành hai giai đoạn, giúp giảm tốc độ một cách từ từ và gia tăng mô-men xoắn đầu ra.

Ưu điểm:

Tăng hiệu suất: Khả năng giảm tốc cao hơn, phù hợp cho các ứng dụng yêu cầu mô-men xoắn lớn.
Độ bền: Thường có khả năng chịu tải cao và hoạt động ổn định hơn.

Thích hợp cho các máy móc công nghiệp nặng như máy nghiền, máy cắt và trong các hệ thống băng tải lớn. Một hộp giảm tốc bánh răng côn trụ hai cấp mang lại hiệu quả vượt trội cho các hệ thống phức tạp.

Giống như những loại hộp số giảm tốc motor khác, hộp giảm tốc bánh răng côn một cấp và hai cấp đều có ưu và nhược điểm riêng. Việc nắm rõ các yếu tố này giúp người dùng đưa ra lựa chọn phù hợp nhất cho hệ thống của mình.

Xem thêm: Cách thay dầu hộp giảm tốc NMRV đúng chuẩn đảm bảo an toàn

Sau đây chính là một số ưu điểm của cả bánh răng giảm tốc một cấp và hai cấp:

Tỉ số truyền cao, hiệu suất làm việc tối ưu: Với hai cấp giảm tốc, bộ giảm tốc này có thể đạt được tỉ số truyền lớn mà vẫn duy trì hiệu suất truyền động cao, thường trên 90%, giúp tiết kiệm năng lượng.
Chịu tải lớn, vận hành ổn định: Cấu trúc bánh răng côn kết hợp bánh răng trụ giúp hộp số giảm tốc động cơ chịu được mô men xoắn lớn, tải trọng va đập và hoạt động ổn định trong môi trường khắc nghiệt.
Thiết kế linh hoạt, giảm chi phí bảo trì: Hộp giảm tốc côn trụ hai cấp có thể được lắp đặt theo nhiều kiểu khác nhau (trục ra vuông góc, song song). Thiết kế bền bỉ giúp giảm tần suất bảo trì, tiết kiệm chi phí vận hành.

Bên cạnh những ưu điểm thì hộp giảm tốc bánh răng côn một cấp và hai cấp cũng có một số nhược điểm có thể kể đến là:

So với một số loại hộp giảm tốc khác, bánh răng giảm tốc có thể có chi phí sản xuất và lắp đặt cao hơn.
Trong một số trường hợp, hiệu suất truyền động có thể giảm do ma sát giữa các bánh răng, đặc biệt khi tải nặng.
Mặc dù hộp giảm tốc bánh răng côn yêu cầu bảo trì thấp, nhưng vẫn cần kiểm tra định kỳ và đảm bảo các điều kiện bôi trơn hộp giảm tốc để thiết bị hoạt động ổn định và bền bỉ.
Tỉ số truyền có thể bị hạn chế do cấu trúc bánh răng, không thể đạt được mức giảm tốc quá lớn trong một cấp.

Là đơn vị chuyên cung cấp hộp số giảm tốc, Giamtoctainang.com hiện có các dòng hộp giảm tốc bánh răng côn như giảm tốc tải nặng trục vuông góc K, hộp giảm tốc tải nặng HB, ZQ,… Đây là những giải pháp cung cấp hộp số giảm tốc chất lượng cao. Dưới đây là bảng báo giá hộp giảm tốc từng loại được cập nhật mới nhất 10/2026 quý khách hàng có thể tham khảo.

Giá hộp giảm tốc tải nặng trục vuông góc K

STT	Sản phẩm	Giá	Thông số
1	Hộp giảm tốc tải nặng trục vuông góc K 2.2kW 3Hp	Từ 7.900.000₫	Tải nặng K, 3 pha, 2.2kW - 3Hp
2	Hộp giảm tốc tải nặng trục vuông góc K 4.0kW 5.5Hp	Từ 10.900.000₫	Tải nặng K, 3 pha, 4.0kW - 5.5Hp
3	Hộp giảm tốc tải nặng trục vuông góc K 7.5kW 10Hp	Từ 14.300.000₫	Tải nặng K, 3 pha, 7.5kW - 10Hp
4	Hộp giảm tốc tải nặng trục vuông góc K 5.5kW 7.5Hp	Từ 14.300.000₫	Tải nặng k, 3 pha, 5.5kW - 7.5Hp
5	Hộp giảm tốc tải nặng trục vuông góc K 15kW 20Hp	Từ 17.000.000₫	Tải nặng K, 3 pha, 15kW - 20Hp
6	Hộp giảm tốc tải nặng trục vuông góc K 11kW 15Hp	Từ 17.000.000₫	Tải nặng K, 3 pha, 11kW - 15Hp
7	Hộp giảm tốc tải nặng trục vuông góc K 22kW 30Hp	Từ 19.000.000₫	Tải nặng K, 3 pha, 22kW - 30Hp
8	Hộp giảm tốc tải nặng trục vuông góc K 18.5kW 25Hp	Từ 19.000.000₫	Tải nặng K, 3 pha, 18.5kW - 25Hp
9	Hộp giảm tốc tải nặng trục vuông góc K 30kW 40Hp	Từ 25.000.000₫	Tải nặng K, 3 pha, 30kW - 40Hp
10	Hộp giảm tốc tải nặng trục vuông góc K 37kW 50Hp	Từ 35.000.000₫	Tải nặng K, 3 pha, 37kW
11	Hộp giảm tốc tải nặng trục vuông góc K 45kW 60Hp	Từ 40.000.000₫	Tải nặng K, 3 pha, 45kW - 60Hp

Xem tất cả 11 sản phẩm: Hộp giảm tốc tải nặng vuông góc K

Giá hộp giảm tốc tải nặng HB và chuyển hướng T

STT	Sản phẩm	Giá	Thông số
1	Hộp số chuyển hướng T	Từ 7.000.000₫	Tải nặng T
2	Hộp giảm tốc tải nặng HB	Từ 49.000.000₫	Tải nặng HB, 1 cấp

Xem tất cả 2 sản phẩm: Hộp giảm tốc tải nặng HB, chuyển hướng T

Giá hộp giảm tốc ZQ

STT	Sản phẩm	Giá	Thông số
1	Hộp số giảm tốc ZQ 200	Từ 4.000.000₫	ZQ 200, 1 cấp, 2 cấp, 3 cấp
2	Hộp số giảm tốc ZQ 250	Từ 5.000.000₫	ZQ 250, 1 cấp, 2 cấp, 3 cấp
3	Hộp số giảm tốc ZQ 350	Từ 7.900.000₫	ZQ 350, 1 cấp, 2 cấp, 3 cấp
4	Hộp số giảm tốc ZQ 400	Từ 11.200.000₫	ZQ 400, 1 cấp, 2 cấp, 3 cấp
5	Hộp số giảm tốc ZQ 500	Từ 15.800.000₫	ZQ 500, 1 cấp, 2 cấp, 3 cấp
6	Hộp số giảm tốc ZQ 650	Từ 36.500.000₫	ZQ 650, 1 cấp, 2 cấp, 3 cấp
7	Hộp số giảm tốc ZQ 750	Từ 69.800.000₫	ZQ 750, 1 cấp, 2 cấp, 3 cấp
8	Hộp số giảm tốc ZQ 850	Từ 93.000.000₫	ZQ 850, 1 cấp, 2 cấp, 3 cấp
9	Hộp số giảm tốc ZQ 1000	Từ 105.000.000₫	ZQ 1000, 1 cấp, 2 cấp, 3 cấp

Xem thêm: Quy trình kiểm tra tỉ số truyền 1/80 thực tế của motor giảm tốc

Xem tất cả 9 sản phẩm: Hộp giảm tốc ZQ

Khách hàng khi mua hộp giảm tốc tại Giamtoctainang.com sẽ nhận được những quyền lợi sau:

Bảo hành đến 24 tháng

Mọi sản phẩm hộp giảm tốc (hộp số giảm tốc) từ Giamtoctainang.com đều được hỗ trợ bảo hành chính hãng lên tới 24 tháng. Chúng tôi cam kết mang đến sự an tâm tuyệt đối cho khách hàng với chính sách hậu mãi minh bạch và quy trình xử lý nhanh gọn.

Giao hàng toàn quốc

Dịch vụ giao hàng của chúng tôi phủ sóng khắp 63 tỉnh thành cả nước. Bất kể vị trí địa lý, sản phẩm sẽ được chuyển đến tận tay khách hàng một cách nhanh chóng và an toàn tuyệt đối.

Sản phẩm đạt chuẩn chất lượng Châu Âu với công nghệ Đức

Các loại hộp giảm tốc của Giamtoctainang.com được chế tạo dựa trên công nghệ Đức hiện đại, tuân thủ các tiêu chuẩn chất lượng Châu Âu nghiêm ngặt. Điều này đảm bảo hiệu suất hoạt động ổn định và tuổi thọ sản phẩm lâu dài.

Giá cả cạnh tranh, chiết khấu tốt cho đại lý và khách hàng số lượng lớn

Chúng tôi cung cấp mức giá cạnh tranh cùng nhiều chương trình ưu đãi đặc biệt cho khách hàng mua số lượng lớn và các đại lý. Mua hàng với số lượng càng lớn, quý khách càng nhận được chiết khấu hấp dẫn, giúp tối đa hóa lợi nhuận.

Đầy đủ giấy tờ chứng nhận: CO, CQ,...

Tất cả sản phẩm đều đi kèm với đầy đủ chứng nhận nguồn gốc xuất xứ (CO) và chứng nhận chất lượng (CQ). Những giấy tờ này là minh chứng rõ ràng về chất lượng, giúp khách hàng hoàn toàn tin tưởng khi sử dụng trong các dự án hay công trình có yêu cầu kỹ thuật cao.

Bạn cần tư vấn để lựa chọn hộp giảm tốc phù hợp với nhu cầu sử dụng? Hãy liên hệ ngay với Giamtoctainang.com qua các phương thức sau:

Gọi hotline: 0918 827 329
Zalo: 0918827329

Để giúp quý khách hàng hiểu rõ hơn về các loại hộp giảm tốc, chúng tôi đã tổng hợp một số câu hỏi thường gặp. Đây là những thắc mắc chung về bộ giảm tốc và cách duy trì hiệu suất của chúng.

Các loại bánh răng côn trong hộp giảm tốc?

Bánh răng côn thẳng: truyền động trực tiếp, giá rẻ, phù hợp tốc độ thấp.
Bánh răng côn xoắn: truyền động êm ái, chịu tải tốt hơn.
Bánh răng côn biến thiên: điều chỉnh tốc độ đầu ra theo yêu cầu.

Nguyên nhân hộp giảm tốc bánh răng côn trụ hỏng?

Thiếu dầu bôi trơn hoặc dầu bị ôi thiu.
Quá tải hoặc lắp đặt sai trục.
Bánh răng mòn, nứt hoặc sai lệch trục.
Vật liệu rơi vào làm kẹt bánh răng.

Cách bảo trì hộp giảm tốc bánh răng côn trụ?

Bôi trơn đúng cách bằng dầu nhớt chuyên dụng.
Vệ sinh định kỳ tránh bụi bẩn, mạt kim loại.
Kiểm tra trục và bánh răng để phát hiện mòn, nứt.
Thay dầu theo khuyến nghị của nhà sản xuất.

Hộp giảm tốc bánh răng côn trụ đóng vai trò quan trọng trong việc tối ưu hóa hiệu suất của nhiều thiết bị và máy móc. Nhờ vào khả năng giảm tốc và tăng mô-men xoắn, nó được sử dụng trong nhiều ứng dụng khác nhau, từ công nghiệp đến dân dụng. Hiểu rõ hộp giảm tốc bánh răng côn là gì, cấu tạo cũng như nguyên lý hoạt động của hộp giảm tốc này sẽ giúp nâng cao hiệu quả trong việc sử dụng và bảo trì.
