Khớp nối cao su là gì? Cấu tạo và phân loại chi tiết nhất

Khớp nối cao su là thiết bị cơ khí đàn hồi có chức năng kết nối các đường ống hoặc trục cơ khí trong hệ thống truyền động. Với khả năng co giãn linh hoạt, khớp nối cao su triệt tiêu lực rung chấn, giảm ô nhiễm tiếng ồn và bù sai lệch tâm trục hiệu quả. Đây là giải pháp bảo vệ hệ thống bơm và động cơ điện khỏi tình trạng mỏi cơ học.

Việc hiểu rõ khớp nối cao su giúp tối ưu hóa khả năng giảm chấn và bảo vệ hệ thống truyền động.

• Khớp nối cao su giúp triệt tiêu rung chấn và tiếng ồn phát ra từ động cơ điện và máy bơm.
• Cấu tạo gồm thân cao su EPDM hoặc NBR gia cường lớp sợi tổng hợp và hai đầu kết nối linh hoạt.
• Sản phẩm phân loại đa dạng theo kiểu kết nối mặt bích, rắc co ren hoặc cấu trúc cầu đơn, cầu đôi.
• Lựa chọn đúng thông số DN, áp lực PN và môi trường hóa chất giúp nâng cao độ bền cho hệ thống.

Dưới đây là các phân tích kỹ thuật chuyên sâu về cấu tạo, nguyên lý và cách ứng dụng thiết bị này trong công nghiệp.

Khớp nối cao su là gì và cấu tạo như thế nào?

Khớp nối cao su là phụ kiện quan trọng giúp liên kết linh hoạt giữa các đoạn đường ống hoặc giữa mô tơ điện và máy công tác. Thiết bị sở hữu đặc tính co giãn vượt trội nhằm duy trì sự ổn định cho toàn bộ dây chuyền.

Khái niệm khớp nối cao su trong kỹ thuật cơ điện

Trong lĩnh vực cơ điện, khớp nối cao su là giải pháp chống rung hàng đầu cho các trạm bơm và hệ thống truyền động. Thiết bị giúp nối liền hai đầu ống hoặc hai trục quay mà không tạo ra liên kết cứng nhắc.

Sự xuất hiện của vật liệu đàn hồi giúp ngắt đứt sự truyền dẫn lực dao động tần số cao. Nhờ đó, khớp nối giảm thiểu tối đa các sự cố đứt gãy đường ống do mỏi cơ học.

Cấu tạo chi tiết của khớp nối mềm cao su

Một sản phẩm khớp nối tiêu chuẩn được chế tạo từ ba thành phần chính với các chỉ tiêu kỹ thuật khắt khe. Mỗi bộ phận đảm nhận một chức năng riêng biệt để chống chịu áp suất và lực co kéo.

Phần thân cao su hay còn gọi là bầu cao su được sản xuất từ cao su EPDM, NBR hoặc Neoprene. Lớp cao su này đóng vai trò quyết định độ đàn hồi, khả năng chịu nhiệt độ và độ bền hóa chất.

Lớp gia cố chịu lực nằm ở giữa lớp cao su, sử dụng sợi nylon hoặc lưới thép chịu lực. Thành phần này giúp bầu cao su giữ nguyên hình dáng và chịu được áp lực dòng chảy lớn mà không bị bục nở.

Phần kết nối ở hai đầu thường là mặt bích thép mạ kẽm, mặt bích Inox 304/316 hoặc rắc co ren gang. Bộ phận này giúp cố định chắc chắn khớp nối vào hệ thống thiết bị thông qua liên kết bu lông.

Cao su EPDM có khả năng chịu nhiệt từ -20°C đến 120°C và chống lão hóa ozone cực tốt. Trong khi đó, cao su NBR là lựa chọn tối ưu cho môi trường lưu chất chứa dầu mỡ và nhiên liệu khoáng. Các kỹ sư vận hành cần kiểm tra kỹ lưu chất trước khi quyết định vật liệu cao su.

Nguyên lý hoạt động giảm chấn của khớp nối

Khi hệ thống truyền động hoặc máy bơm vận hành, trục cơ khí xoay với tốc độ cao sẽ tạo ra dao động cơ học. Dao động này truyền dọc theo đường ống và tác động lực gãy lên các mối liên kết.

Bầu cao su đóng vai trò như một bộ giảm xóc thủy lực đàn hồi. Khi sóng rung động đi qua, biến dạng dẻo của cấu trúc cao su sẽ hấp thụ năng lượng dao động đó.

Lực cơ học được chuyển hóa thành nhiệt năng nhỏ và tản ra môi trường xung quanh. Công thức tính khả năng biến dạng đàn hồi của vật liệu tuân theo định luật Hooke trong giới hạn dẻo: F = k × Δx.

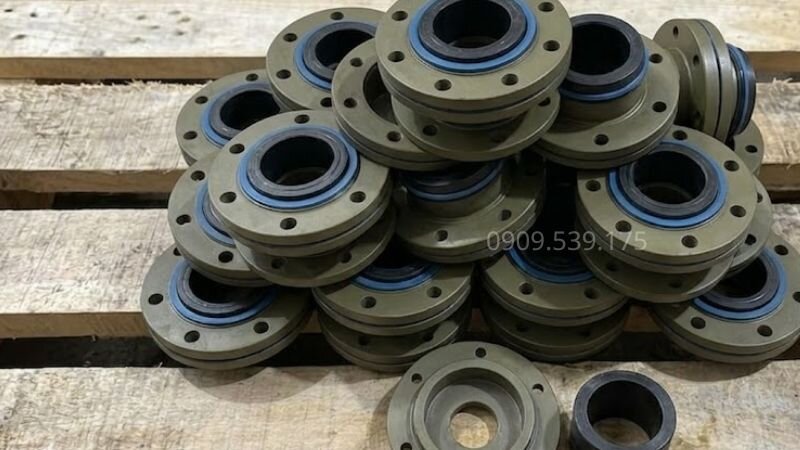

Vai trò của khớp nối cao su trong hệ thống cơ điện

Khớp nối mang lại giải pháp toàn diện giúp bảo vệ đường ống và các dòng mô tơ điện khỏi hư hỏng. Việc ứng dụng linh kiện này đem lại nhiều giá trị thiết thực cho nhà máy.

Chống rung lắc và bảo vệ trục động cơ điện

Động cơ điện kết hợp hộp giảm tốc khi hoạt động ở tốc độ cao sẽ tạo ra lực ly tâm nhất định. Tình trạng va đập cơ học liên tục có thể gây cong vênh trục động cơ và làm hư ổ bi.

Lắp đặt khớp nối cao su giúp cô lập các rung chấn từ máy công tác quay trở lại mô tơ. Điều này bảo vệ bạc đạn và giữ cho cấu trúc cơ khí của động cơ luôn ổn định.

Bù sai lệch tâm trục giữa motor và máy công tác

Thực tế lắp đặt cơ khí khó đạt được độ song song và đồng tâm tuyệt đối 100%. Sự lệch tâm dù nhỏ cũng tạo ra ứng suất uốn lớn lên trục truyền động.

Lõi cao su co giãn giúp bù đắp sai lệch góc, sai lệch song song và sai lệch dọc trục. Cơ chế này giúp trục máy quay mượt mà mà không gây ra hiện tượng kẹt khớp hay quá tải.

Bù trừ sự co giãn nhiệt độ trên hệ thống đường ống

Khi lưu chất nước nóng hoặc hóa chất di chuyển trong đường ống, hiện tượng giãn nở nhiệt sẽ xảy ra. Chiều dài ống biến đổi tạo ra sức ép cực lớn lên các vị trí cố định.

Khớp nối cao su với khả năng co nén và giãn dài linh hoạt sẽ triệt tiêu sức ép này. Đường ống sẽ không bị cong nứt hay rò rỉ tại các điểm nối cố định.

Giảm thiểu ô nhiễm tiếng ồn cho không gian nhà xưởng

Sóng âm truyền qua môi trường kim loại rắn gây ra tiếng ồn cộng hưởng rất lớn. Âm thanh tần số cao ảnh hưởng xấu đến sức khỏe người lao động trong xưởng sản xuất.

Lớp cao su có hệ số hấp thụ âm thanh cao, làm gãy đứt đường truyền của sóng âm. Nhờ vậy, tiếng ồn từ trạm bơm và mô tơ được dập tắt đáng kể.

Nếu quý khách hàng đang cần tư vấn giải pháp chống rung chuyên sâu cho hệ thống máy bơm hoặc động cơ điện, hãy liên hệ ngay với Giamtoctainang.com qua số điện thoại 0918 827 329 hoặc Zalo 0918827329. Giamtoctainang.com sở hữu đội ngũ kỹ thuật viên dày dạn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor.

Phân loại các dòng khớp nối cao su phổ biến hiện nay

Để lựa chọn đúng dòng sản phẩm phù hợp, kỹ sư cần phân biệt khớp nối theo kiểu kết nối và cấu tạo hình học. Mỗi loại đều đáp ứng các tiêu chí kỹ thuật riêng biệt.

Phân loại khớp nối mềm theo kiểu kết nối hệ thống

Phương thức liên kết quyết định khả năng chịu áp suất và kích thước lắp đặt của thiết bị. Tùy thuộc vào đường kính ống DN, khớp nối được chia thành hai dạng chính.

Khớp nối mềm cao su mặt bích dành cho đường ống cỡ vừa và lớn từ DN50 đến DN600 trở lên. Dòng này chịu áp lực làm việc cao từ PN10, PN16 đến PN25 theo các tiêu chuẩn JIS 10K, BS PN16 hay ANSI 150LB.

Khớp nối mềm cao su lắp ren phục vụ cho hệ thống đường ống nhỏ từ DN15 đến DN50. Thiết bị tích hợp hai đầu rắc co ren bằng gang hoặc inox, giúp quá trình tháo lắp bằng cờ lê diễn ra nhanh chóng.

Phân loại khớp nối theo cấu tạo hình học bầu cao su

Hình dáng cấu trúc của bầu cao su quyết định biên độ biến dạng và khả năng triệt tiêu độ lệch tâm. Nhà sản xuất thiết kế hai kiểu bầu sóng chính cho các ứng dụng thực tế.

Khớp nối cao su cầu đơn sở hữu một bầu sóng duy nhất ở phần thân. Đây là cấu trúc tiêu chuẩn, đáp ứng tốt khả năng giảm chấn cơ bản cho đa số trạm bơm công nghiệp.

Khớp nối cao su cầu đôi được thiết kế với hai bầu sóng nối tiếp nhau. Cấu trúc cầu đôi cung cấp biên độ co giãn dài hơn và khả năng bù góc lệch tốt hơn đáng kể so với dòng cầu đơn.

Ưu điểm và nhược điểm của khớp nối cao su

Bất kỳ phụ kiện cơ khí nào cũng có những thế mạnh và hạn chế riêng trong quá trình vận hành. Việc đánh giá khách quan hai mặt này giúp bạn tối ưu hóa thiết kế hệ thống.

Ưu điểm vượt trội của sản phẩm:

• Khả năng co giãn đàn hồi cao, triệt tiêu lực rung giật hiệu quả hơn khớp nối kim loại.
• Khả năng bù sai lệch tâm trục, lệch góc và dịch chuyển dọc trục đa hướng linh hoạt.
• Trọng lượng nhẹ, kết cấu gọn gàng, giúp lắp đặt và bảo trì nhanh chóng.
• Sử dụng đa dạng vật liệu cao su giúp kháng hóa chất, chịu dầu và chịu nhiệt tốt.
• Giá thành hợp lý, giúp tiết kiệm chi phí đầu tư so với các giải pháp chống rung phức tạp khác.

Nhược điểm cần lưu ý khi sử dụng:

• Giới hạn chịu nhiệt độ tối đa thường dưới 120°C đối với EPDM và 100°C đối với NBR.
• Giới hạn chịu áp suất làm việc không cao bằng các loại khớp nối co giãn inox.
• Vật liệu cao su bị lão hóa tự nhiên theo thời gian dưới tác động của tia cực tím và môi trường khắc nghiệt.

Khớp nối cao su đạt hiệu quả chống rung tốt nhất khi áp suất hệ thống không vượt quá 25 bar. Đối với môi trường nhiệt độ trên 200°C hoặc chứa axit đậm đặc, kỹ sư nên cân nhắc chuyển sang khớp nối co giãn inox tích hợp lớp phủ PTFE.

So sánh khớp nối cao su với các loại khớp nối khác

Để giúp bạn chọn đúng linh kiện cơ khí thích hợp, bảng so sánh dưới đây trình bày rõ sự khác biệt giữa khớp nối cao su và các dòng khớp nối phổ biến.

Hướng dẫn chọn khớp nối cao su chuẩn kỹ thuật

Việc chọn đúng thông số khớp nối quyết định trực tiếp đến độ bền vận hành lâu dài của hệ thống. Kỹ sư cần tuân thủ các bước kiểm tra chi tiết dưới đây.

• Đo đạc đường kính định danh DN phù hợp chính xác với kích thước mặt bích đường ống.
• Xác định áp lực làm việc tối đa của hệ thống để chọn cấp áp lực PN10, PN16 hay PN25. Phải đảm bảo áp suất thử nghiệm P_test = 1.5 × P_work.
• Lựa chọn vật liệu cao su tương thích với lưu chất như EPDM cho nước sạch, NBR cho dầu mỡ, hoặc Teflon cho hóa chất ăn mòn.
• Đánh giá môi trường lắp đặt trong nhà hay ngoài trời để chọn chất liệu mặt bích mạ kẽm hoặc Inox 304.

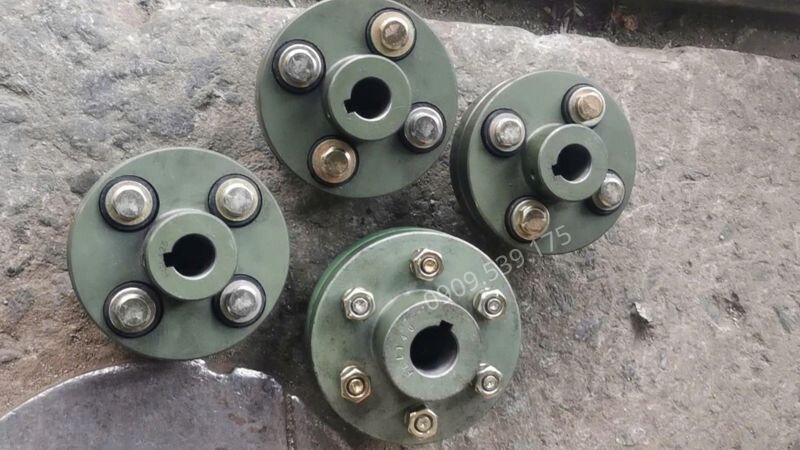

• Giải pháp chọn lựa thay thế cho trục truyền động: Khi cần nối trực tiếp giữa trục động cơ điện và trục hộp giảm tốc, hãy ưu tiên dùng khớp nối trục cơ khí đệm cao su hoa thị hoặc khớp nối xích để chịu lực xoắn mạnh mẽ.

Câu hỏi thường gặp

Kết luận về giải pháp sử dụng khớp nối cao su

Khớp nối cao su đóng vai trò quan trọng giúp bảo vệ hệ thống đường ống và động cơ điện khỏi tình trạng rung lắc và hư hỏng mỏi. Việc nắm rõ cấu tạo và phân loại sẽ giúp doanh nghiệp đưa ra phương án đầu tư hiệu quả.

Nếu bạn đang tìm kiếm các dòng sản phẩm khớp nối, motor giảm tốc hay hộp giảm tốc chất lượng cao, hãy liên hệ ngay với Giamtoctainang.com. Chúng tôi cam kết mang đến giải pháp truyền động tối ưu cùng mức chi phí cạnh tranh nhất.

Để nhận báo giá chi tiết và tư vấn kỹ thuật miễn phí, vui lòng gọi điện thoại 0918 827 329 hoặc kết nối Zalo 0918827329. Giamtoctainang.com sở hữu đội ngũ kỹ thuật viên dày dạn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor.
