Phân biệt các loại nhông motor giảm tốc chuẩn kỹ thuật

Việc phân biệt các loại nhông motor giảm tốc giúp kỹ sư chọn đúng bộ truyền động cho máy móc công nghiệp. Nhông giảm tốc là chi tiết cơ khí ăn khớp, có nhiệm vụ biến đổi tốc độ quay từ mô tơ thành mô-men xoắn lớn hơn. Lựa chọn chính xác loại bánh răng giúp tối ưu hiệu suất vận hành và kéo dài tuổi thọ thiết bị.

Bí quyết phân biệt các loại nhông motor giảm tốc chính xác giúp hệ thống vận hành tối ưu.

• Mỗi dạng nhông như bánh răng thẳng, nghiêng, côn, trục vít hay hành tinh đều có đặc tính truyền động riêng.
• Lựa chọn đúng kiểu răng giúp gia tăng lực kéo, hạn chế tiếng ồn và tránh hư hỏng khi quá tải.
• Bảo dưỡng và thay nhớt định kỳ quyết định đến độ bền của động cơ có hộp giảm tốc.

Dưới đây là phân tích chi tiết về đặc tính kỹ thuật cùng hướng dẫn lựa chọn cơ cấu truyền bánh răng cho từng ứng dụng thực tế.

Nhông motor giảm tốc là gì và có vai trò như thế nào?

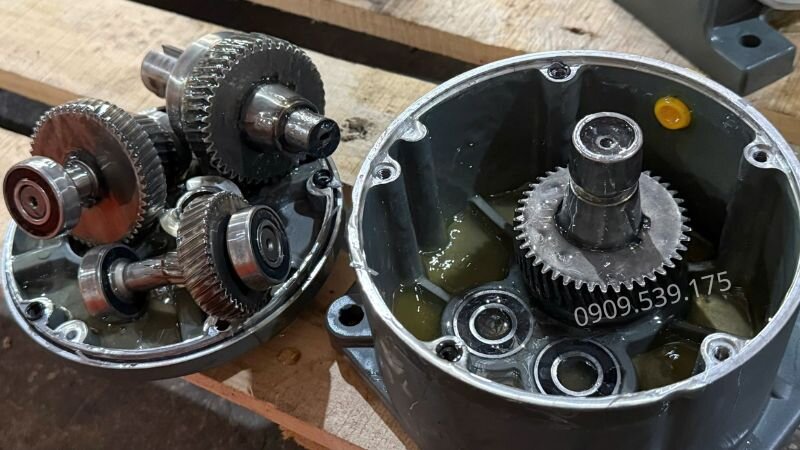

Nhông motor giảm tốc là bộ phận truyền động cơ khí gồm các bánh răng ăn khớp chính xác với nhau. Thiết bị đóng vai trò trung gian giúp kết nối động cơ điện với các bộ phận chấp hành trong máy móc công nghiệp.

Trong hệ thống cơ điện, bộ truyền động bánh răng đảm nhận các nhiệm vụ kỹ thuật cốt lõi sau:

• Giảm tốc độ vòng quay: Chuyển đổi tốc độ cao từ mô tơ giảm tốc 220v hoặc 380v xuống tốc độ làm việc phù hợp với nhu cầu sử dụng.
• Tăng mô-men xoắn: Gia tăng lực kéo thực tế của hệ thống giúp thiết bị nâng hạ hoặc di chuyển vật nặng dễ dàng.
• Định hướng truyền động: Thay đổi phương truyền từ trục song song sang trục vuông góc tùy thuộc vào không gian lắp đặt.

Giamtoctainang.com sở hữu đội ngũ kỹ thuật viên dày dạn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor, sẵn sàng hỗ trợ bạn lựa chọn giải pháp tối ưu nhất.

Phân biệt các loại nhông motor giảm tốc phổ biến hiện nay

Để tối ưu hóa hiệu năng cho từng loại máy móc, nhà sản xuất đã thiết kế nhiều dạng bánh răng với biên dạng hình học riêng biệt. Việc phân biệt các loại nhông motor giảm tốc sẽ giúp người dùng chọn đúng loại thiết bị phù hợp với công năng.

Nhông bánh răng thẳng trong motor giảm tốc

Bánh răng thẳng là dạng cơ cấu truyền động truyền thống, xuất hiện phổ biến trong thiết kế motor giảm tốc chân đế và motor giảm tốc mặt bích.

Cấu tạo: Răng được cắt song song tuyệt đối với đường tâm trục của phôi bánh răng, ăn khớp theo đường tiếp xúc thẳng.

Ưu điểm:

• Quy trình gia công đơn giản, giúp giảm chi phí sản xuất và tạo ra động cơ giảm tốc giá rẻ.
• Hoàn toàn không sinh ra lực dọc trục, giúp giảm tải trọng tác động lên hệ thống vòng bi.
• Dễ dàng bảo trì và thay thế linh kiện khi gặp sự cố.

Nhược điểm:

• Tạo ra tiếng ồn lớn và độ rung mạnh khi vận hành ở vận tốc quay cao.
• Khả năng chịu tải trọng va đập ở mức trung bình do diện tích ăn khớp nhỏ.

Khi tính toán tỷ số truyền cho bộ truyền bánh răng thẳng, công thức i = Z2 / Z1 được áp dụng để xác định sự thay đổi tốc độ giữa bánh dẫn Z1 và bánh bị dẫn Z2.

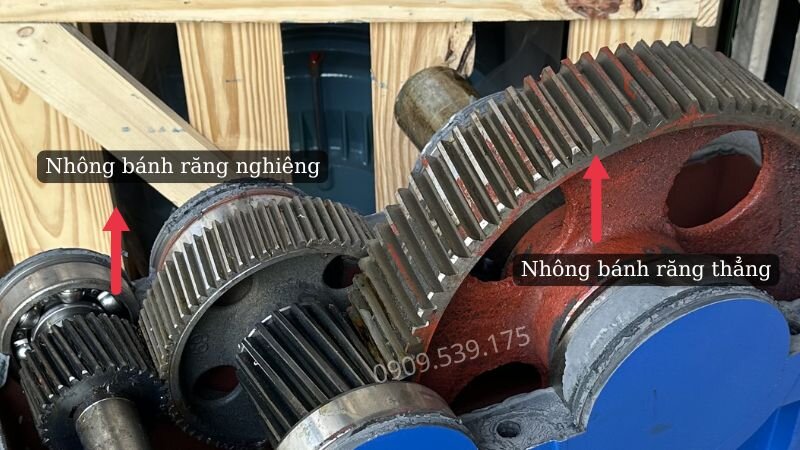

Nhông bánh răng nghiêng truyền động mượt mà

Bánh răng nghiêng được phát triển nhằm khắc phục triệt để điểm yếu về tiếng ồn của bánh răng thẳng trong các hệ thống motor liền hộp giảm tốc.

Cấu tạo: Răng không cắt thẳng mà nghiêng một góc từ 15 đến 30 độ quấn quanh trục theo dạng đường xoắn ốc.

Ưu điểm:

• Ăn khớp tịnh tiến mượt mà từ đầu răng đến cuối răng, giảm thiểu tối đa tiếng ồn khi vận hành.
• Diện tích tiếp xúc bề mặt lớn hơn, cho phép chịu tải trọng siêu nặng trong động cơ giảm tốc công nghiệp.
• Hiệu suất truyền động cao và vận hành ổn định liên tục.

Nhược điểm:

• Sinh ra lực đẩy dọc trục lớn, bắt buộc phải lắp đặt thêm vòng bi côn hoặc bi chặn để triệt tiêu lực.
• Giá thành sản xuất cao hơn so với dòng nhông bánh răng thẳng.

Nếu bạn đang tìm kiếm nhà cung cấp motor giảm tốc chất lượng hoặc cần tư vấn sâu hơn về cách phân biệt các loại nhông motor giảm tốc, hãy gọi ngay Hotline 0918 827 329 hoặc liên hệ Zalo 0918827329 để đội ngũ kỹ thuật Giamtoctainang.com phục vụ nhanh chóng.

Nhông bánh răng côn truyền động vuông góc

Bánh răng côn được ứng dụng rộng rãi trong các thiết bị yêu cầu góc truyền động bẻ góc 90 độ như motor giảm tốc cốt ngang hoặc motor giảm tốc trục ngang.

Cấu tạo: Răng được cắt trên bề mặt hình khối nón cụt, bao gồm dạng răng côn thẳng và răng côn xoắn.

Ưu điểm:

• Cho phép truyền chuyển động giữa hai trục giao nhau một cách linh hoạt.
• Tiết kiệm diện tích lắp đặt trong không gian hẹp.
• Răng côn xoắn cho khả năng chịu tải cao và chạy êm ái.

Nhược điểm:

• Đòi hỏi độ chính xác căn chỉnh khi lắp ráp cực kỳ khắt khe.
• Dễ bị mài mòn cục bộ và phát sinh nhiệt lớn nếu khoảng cách ăn khớp bị lệch.

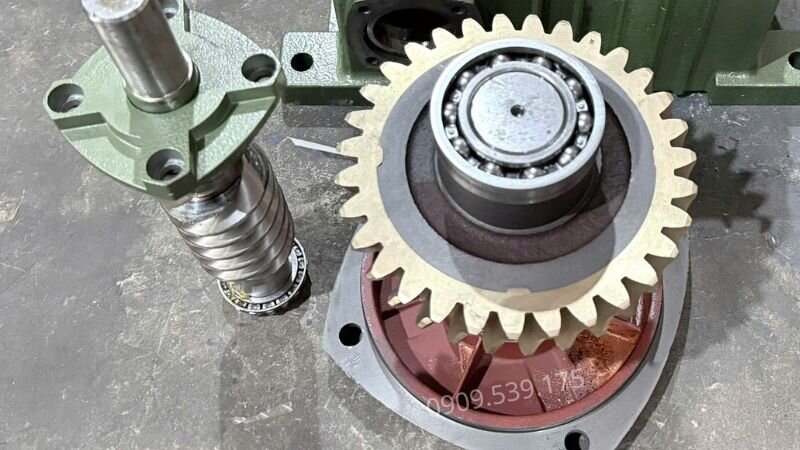

Nhông trục vít bánh vít với tính năng tự hãm

Bộ truyền trục vít bánh vít rất phổ biến trong các ứng dụng tời nâng và motor giảm tốc băng tải.

Cấu tạo: Gồm một trục vít ren xoắn ăn khớp trực tiếp với bánh vít có vành răng lõm vòng cung.

Ưu điểm:

• Tỷ số truyền đạt mức rất cao chỉ trong một cấp giảm tốc đơn lẻ.
• Tính năng tự hãm cơ học giúp ngăn chặn hiện tượng trôi tải khi ngắt nguồn điện.
• Vận hành vô cùng êm ái và ít gây ra chấn động.

Nhược điểm:

• Cơ chế ma sát trượt khiến hiệu suất truyền động thấp, chỉ đạt từ 55% đến 85%.
• Tỏa nhiệt lượng cao trong quá trình làm việc, yêu cầu dầu nhớt chất lượng tốt.

Nhông hành tinh cho mật độ mô-men cực cao

Bánh răng hành tinh được tin dùng trong hệ thống máy giảm tốc tải nặng và các dòng động cơ giảm tốc châu âu.

Cấu tạo: Gồm một bánh răng mặt trời ở trung tâm, nhiều bánh răng hành tinh xoay quanh và được bao bọc bởi vành răng trong.

Ưu điểm:

• Mật độ mô-men xoắn lớn nhất nhờ sự phân bổ lực đều lên các bánh răng vệ tinh.
• Kích thước cực kỳ đồng trục và gọn nhẹ so với công suất truyền tải.
• Độ bền cơ học vượt trội và chịu lực va đập tuyệt vời.

Nhược điểm:

• Cấu trúc cơ khí phức tạp, đòi hỏi công nghệ gia công CNC chính xác cao.
• Chi phí đầu tư đắt đỏ và việc bảo dưỡng tháo lắp phức tạp.

Nhông hành tinh trong các bộ giảm tốc công nghiệp có thể đạt hiệu suất năng lượng trên 95%, giúp tối ưu hóa điện năng tiêu thụ cho toàn bộ dây chuyền nhà máy.

Bảng so sánh tổng quan các loại nhông giảm tốc

Bảng dưới đây tổng hợp các tiêu chí kỹ thuật giúp bạn phân biệt các loại nhông motor giảm tốc nhanh chóng và chính xác.

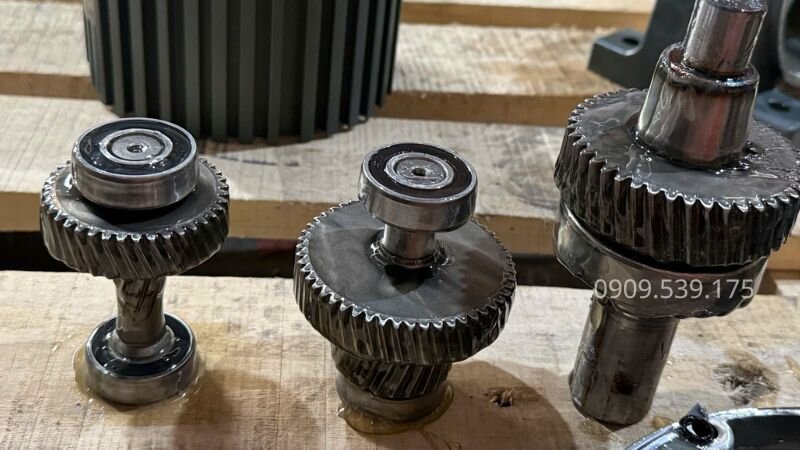

Cách chọn nhông giảm tốc cho máy móc công nghiệp

Căn cứ vào đặc tính tải trọng và điều kiện làm việc của thiết bị, bạn nên chọn loại bánh răng tương ứng để máy móc vận hành hiệu quả nhất.

Chọn nhông cho ứng dụng tải nhẹ và trung bình

Các thiết bị như máy trộn thực phẩm, máy khuấy hóa chất hay băng tải nhỏ không đòi hỏi lực kéo quá gắt.

Bạn nên ưu tiên sử dụng nhông bánh răng thẳng hoặc bánh răng nghiêng kích thước vừa phải. Những dòng động cơ giảm tốc 220v hoặc motor điều tốc này vừa đáp ứng tốt nhu cầu vừa tối ưu chi phí mua sắm.

Chọn nhông cho ứng dụng tải nặng liên tục

Trong các trạm trộn bê tông, máy nghiền đá hoặc gàu tải làm việc liên tục 24/7 dưới va đập lớn, cơ cấu bánh răng rất dễ bị mài mòn.

Bạn cần chọn động cơ giảm tốc liền trục tích hợp nhông bánh răng nghiêng tải nặng hoặc nhông hành tinh. Thiết bị giúp chống vỡ răng và đảm bảo độ bền tuyệt đối cho máy móc.

Chọn nhông cho hệ thống yêu cầu chống trôi tải

Các dòng máy nâng hạ, tời cáp hay băng chuyền độ dốc cao đòi hỏi sự an toàn nghiêm ngặt khi dừng hoạt động.

Nhông trục vít bánh vít là sự lựa chọn duy nhất nhờ tính năng tự hãm cơ học, khóa chặt hệ thống khi dừng motor giảm tốc, ngăn ngừa tai nạn trôi tải nguy hiểm.

Việc chọn đúng loại nhớt công nghiệp phù hợp với từng kiểu nhông sẽ giúp giảm ma sát trượt và tăng thêm tuổi thọ vận hành cho hệ thống hộp số lên đến 40%.

Sự cố thường gặp ở nhông và quy trình bảo dưỡng chuẩn

Trong quá trình làm việc liên tục, các cặp bánh răng không tránh khỏi hiện tượng xuống cấp do ma sát và tải trọng lớn.

Những hư hỏng phổ biến nhất trên bề mặt nhông gồm có:

• Tróc rỗ bề mặt răng: Do mỏi kim loại dưới tác động của tải trọng lặp đi lặp lại.
• Mài mòn dính: Xuất hiện khi thiếu dầu bôi trơn, khiến hai bề mặt cọ xát trực tiếp sinh nhiệt.
• Gãy mẻ gốc răng: Do va đập sốc đột ngột vượt quá sức chịu đựng của thép gia công.

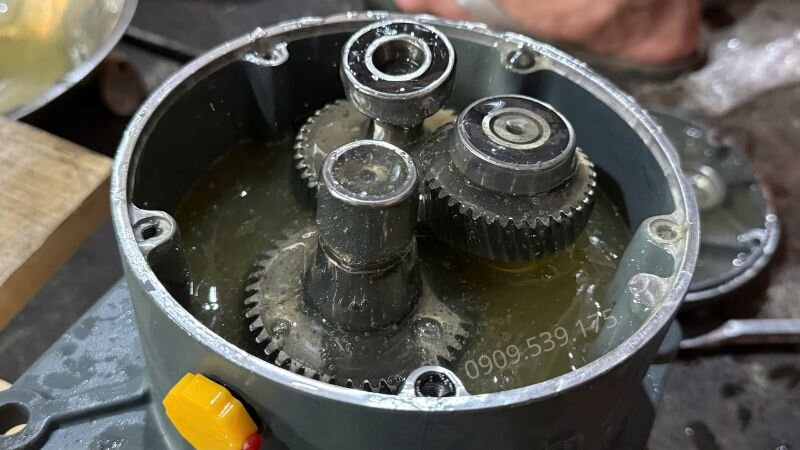

Quy trình bảo dưỡng tiêu chuẩn:

• Thay nhớt bôi trơn lần đầu sau 300 đến 400 giờ vận hành ban đầu.
• Thay nhớt định kỳ sau mỗi 2000 đến 3000 giờ làm việc tiếp theo.
• Sử dụng đúng loại dầu bôi trơn do nhà sản xuất quy định như ISO VG 220 cho bánh răng thẳng và nghiêng.
• Thường xuyên kiểm tra phớt chắn dầu và làm sạch lớp bụi bẩn bám quanh vỏ hộp số để hạ nhiệt tốt hơn.

Quý khách hàng có nhu cầu mua bán motor giảm tốc, động cơ điện liền hộp giảm tốc hoặc mua motor giảm tốc chính hãng, hãy liên hệ ngay với Giamtoctainang.com qua số điện thoại 0918 827 329 hoặc Zalo 0918827329 để nhận báo giá cạnh tranh nhất thị trường.

Câu hỏi thường gặp

Kết luận

Việc am hiểu và phân biệt các loại nhông motor giảm tốc đóng vai trò tiên quyết giúp hệ thống máy móc vận hành đúng công suất và duy trì độ bền lâu dài.

Tùy theo yêu cầu về lực kéo, góc truyền và tính năng an toàn, bạn có thể linh hoạt lựa chọn bánh răng thẳng, bánh răng nghiêng, bánh răng côn, trục vít hay hệ thống hành tinh. Đội ngũ kỹ thuật Giamtoctainang.com luôn sẵn sàng đồng hành và mang đến cho bạn những giải pháp cơ điện hoàn hảo nhất.
