Bảng so sánh hộp giảm tốc wpda và wpa chuẩn kỹ thuật chi tiết

Việc nhầm lẫn giữa các mã hộp số giảm tốc thường gây khó khăn trong quá trình lắp và làm chậm tiến độ thi công của xưởng. Để giúp khách hàng nắm rõ đặc tính cấu tạo và đưa ra quy trình lắp đặt chính xác nhất, bài viết này sẽ so sánh hộp giảm tốc wpda và wpa chi tiết. Qua đó, khách hàng có thể dễ dàng chọn đúng thiết bị cơ khí, đảm bảo hệ thống tải vận hành an toàn.

Điểm mấu chốt khi so sánh hộp giảm tốc wpda và wpa cho hệ thống tải

• Điểm cốt lõi là cấu tạo trục vào: WPA sử dụng trục dương cốt lồi kết nối qua puly hoặc khớp nối, trong khi WPDA dùng mặt bích cốt âm để lắp trực tiếp motor.
• Khả năng tối ưu không gian của WPDA vượt trội hơn nhờ loại bỏ các chi tiết trung gian, giúp tiết kiệm diện tích lắp đặt thực tế tại các xưởng sản xuất.
• Độ đồng tâm của dòng WPDA tự động được căn chuẩn nhờ cấu trúc mặt bích cơ khí, giảm thiểu tối đa rủi ro rung lắc so với phương pháp chỉnh thủ công của WPA.
• Hệ thống bôi trơn và vật liệu chế tạo bánh răng đồng phosphor ALBC3 và trục vít thép hợp kim C45 của cả hai dòng đều tương đồng về độ bền bỉ.

Hãy cùng Giamtoctainang.com đi sâu vào phân tích chi tiết cấu trúc cơ khí để có cái nhìn toàn diện nhất về hai dòng sản phẩm này.

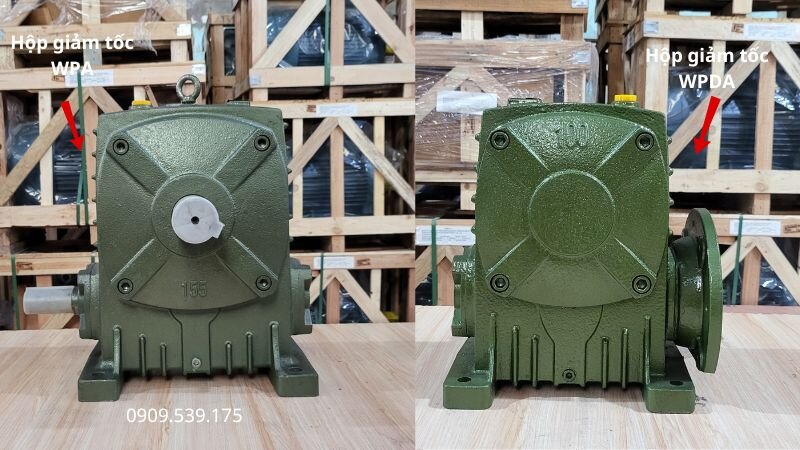

Điểm giống nhau giữa hộp giảm tốc WPDA và WPA

Hai dòng sản phẩm này chia sẻ nhiều đặc tính kỹ thuật chung về mặt cấu liệu và nguyên lý truyền động cốt dưới. Chúng ta sẽ cùng phân tích các điểm tương đồng này ngay dưới đây.

Cấu tạo vật liệu và tỷ số truyền

Cả hai thiết bị đều được chế tạo từ những vật liệu có khả năng chống mài mòn cao để đáp ứng tải trọng nặng.

Vỏ của cả hai dòng sản phẩm đều được đúc bằng gang nguyên khối chất lượng cao. Lớp vỏ dày giúp hấp thụ rung động tốt và bảo vệ các linh kiện truyền động cơ học bên trong khỏi tác động ngoại lực.

Trục vít bên trong được gia công bằng thép hợp kim C45 tôi cứng để tăng khả năng chống chịu mô men xoắn lớn. Trục vít này ăn khớp trực tiếp với bánh vít bằng đồng thau phosphor ALBC3 chịu ma sát cực tốt.

Sự kết hợp vật liệu này giúp giảm thiểu nhiệt lượng sinh ra trong quá trình vận hành liên tục. Hệ thống tỷ số truyền tiêu chuẩn của cả hai dòng trải dài từ 1/10 đến 1/60, đáp ứng đa dạng nhu cầu giảm tốc.

Với các ứng dụng đặc biệt, người dùng có thể lựa chọn tỷ số truyền lên tới 1/100 hoặc kết hợp nhiều bộ hộp số giảm tốc để đạt tỷ số lớn hơn. Hiệu suất cơ khí luôn được duy trì ổn định trong suốt vòng đời sản phẩm.

Hướng của trục đầu ra

Thiết kế hướng trục ra là một điểm tương đồng quan trọng giúp định hình phương án lắp đặt cơ học của thiết bị.

Cả hai dòng thiết bị đều sở hữu trục đầu ra nằm ở phía dưới thân máy và hướng theo phương ngang vuông góc với trục vào. Thiết kế này thường được giới kỹ thuật gọi là kiểu cốt dưới.

Vị trí cốt dưới giúp hạ thấp trọng tâm của cả bộ hộp số giảm tốc motor, từ đó bám chắc chắn vào bệ đỡ cơ khí. Hiện tượng rung lắc hoặc lật bệ máy khi khởi động tải nặng được loại bỏ hoàn toàn.

Đầu ra dạng cốt đơn hoặc cốt đôi đều có sẵn để phù hợp với từng cơ cấu truyền động cụ thể của khách hàng. Đường kính trục ra được chuẩn hóa theo các kích cỡ size từ size 50 đến size 250.

Điểm khác nhau giữa hộp giảm tốc WPDA và WPA

Sự khác biệt lớn nhất nằm ở thiết kế đầu vào, ảnh hưởng trực tiếp đến phương thức kết nối nguồn động lực.

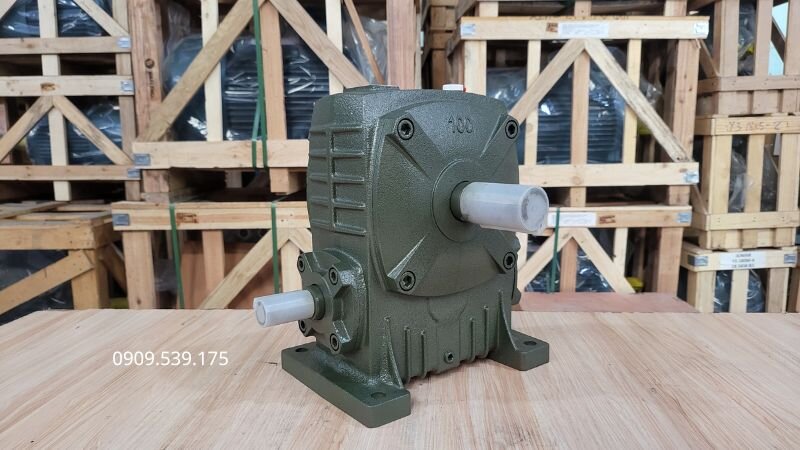

Cấu tạo đầu vào của WPA

Phiên bản WPA truyền thống sử dụng trục vào dạng cốt dương đơn giản nhưng đòi hỏi không gian lắp đặt lớn hơn.

Dòng WPA sở hữu đầu vào là một đoạn trục đặc bằng thép nhô ra ngoài vỏ máy. Trục này được phay rãnh then để cố định các chi tiết truyền động trung gian như puly hoặc nhông xích.

Thiết kế này không cho phép động cơ điện kết nối trực tiếp vào hộp số mà phải thông qua khớp nối mềm hoặc dây đai. Điều này làm tăng chiều dài tổng thể của hệ thống truyền động cơ học.

Tuy nhiên, ưu điểm của đầu vào cốt lồi là tính linh hoạt cao trong việc thay đổi khoảng cách giữa động cơ và bộ giảm tốc. Người dùng dễ dàng bố trí động cơ ở vị trí an toàn, tránh bụi bẩn.

Đội ngũ kỹ thuật viên của Giamtoctainang.com lưu ý rằng khi sử dụng dòng WPA, việc căn chỉnh lực căng của dây curoa là cực kỳ quan trọng. Lực căng quá mức sẽ tác dụng lực hướng kính lớn lên vòng bi đầu vào, dẫn đến nguy cơ mài mòn nhanh hoặc gãy trục phụ trợ.

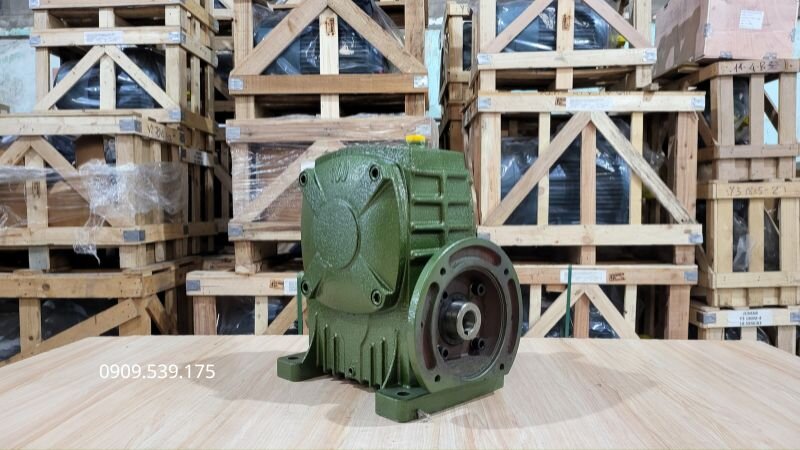

Cấu tạo đầu vào của WPDA

Dòng WPDA cải tiến loại bỏ hoàn toàn trục lồi để thay thế bằng mặt bích kết nối trực tiếp tiện lợi.

Đầu vào của dòng WPDA được thiết kế dưới dạng mặt bích hình tròn tiêu chuẩn B5 hoặc B14 kết hợp cốt âm rỗng. Bên trong lỗ cốt âm được gia công sẵn rãnh then cơ học cực kỳ chính xác.

Thiết kế mặt bích này cho phép người sử dụng cắm thẳng trục của động cơ điện mặt bích vào bên trong hộp số. Toàn bộ kết cấu được siết chặt bằng bulông định vị xung quanh mặt bích tròn.

Sự cải tiến này biến bộ giảm tốc motor thành một khối thống nhất, vững chắc và gọn gàng hơn. Trục động cơ và trục vít bên trong luôn nằm trên một đường thẳng đồng tâm tuyệt đối.

Khả năng kết nối motor và khớp nối

Phương thức truyền lực từ động cơ vào hộp giảm tốc của hai dòng máy này có sự khác biệt rõ rệt về mặt kỹ thuật.

Với WPA, lực truyền từ trục motor sang hộp số bắt buộc phải đi qua các chi tiết trung gian như khớp nối xích, khớp nối cao su hoặc puly dây đai. Quá trình này có thể gây hao tổn một phần hiệu suất.

Ngược lại, dòng WPDA cho phép kết nối trực tiếp không qua trung gian, giúp bảo toàn tối đa công suất của động cơ. Khả năng rò rỉ lực truyền động hoặc trượt đai được loại bỏ hoàn toàn.

Điều này cũng đồng nghĩa với việc WPDA chỉ tương thích với các dòng động cơ điện có mặt bích. Trong khi đó, WPA có thể linh hoạt kết nối với bất kỳ nguồn lực nào như động cơ nổ hoặc motor cốt thẳng.

Nếu bạn đang gặp khó khăn trong việc tính toán công suất motor phù hợp cho hộp số giảm tốc, hãy liên hệ ngay với Giamtoctainang.com qua số điện thoại 0918 827 329 hoặc Zalo 0918827329. Đội ngũ kỹ sư cơ điện kế thừa kinh nghiệm dày dạn từ Thành Thái Motor sẽ tư vấn giải pháp tối ưu nhất cho nhà xưởng của bạn.

Khác biệt về kiểu lắp đặt thực tế

Yêu cầu về không gian và bệ đỡ máy của hai dòng sản phẩm này đòi hỏi người thiết kế hệ thống phải tính toán kỹ lưỡng.

Hộp số motor giảm tốc dòng WPA yêu cầu một diện tích mặt bằng lớn để bố trí cả động cơ và hộp số nằm song song hoặc nối tiếp nhau trên cùng một mặt phẳng bệ đỡ cơ khí.

Bệ móng dành cho WPA cần được gia công chắc chắn và có độ dài lớn để tránh sai lệch trục trong quá trình chạy tải. Việc bảo trì và căn chỉnh định kỳ các khớp nối cũng tốn nhiều công sức hơn.

Trong khi đó, dòng WPDA giúp tối giản hóa kết cấu khung bệ đỡ nhờ khả năng treo trực tiếp động cơ lên mặt bích hộp số. Diện tích lắp đặt thực tế tại các nhà xưởng được tiết kiệm lên tới bốn mươi phần trăm.

Công thức tính toán mô men xoắn đầu ra của bộ giảm tốc motor được xác định bằng công thức T = (9550 * P * n) / N trong đó các đại lượng được chuẩn hóa theo tiêu chuẩn quốc tế.

Tại sao cần so sánh hộp giảm tốc wpda và wpa khi lắp máy?

Để đưa ra quyết định đầu tư đúng đắn nhất, việc so sánh hộp giảm tốc wpda và wpa qua các tiêu chí kinh tế và kỹ thuật là vô cùng cần thiết.

Sự lựa chọn giữa hai dòng sản phẩm không chỉ nằm ở giá thành ban đầu mà còn ở chi phí bảo dưỡng dài hạn. Dòng WPDA giảm thiểu tối đa hư hỏng vòng bi do lệch trục, trong khi WPA mang lại sự linh hoạt vô cùng lớn khi cần thay đổi tốc độ bằng puly.

Về mặt chi phí đầu tư ban đầu, dòng WPA thường có mức giá rẻ hơn so với dòng WPDA có cùng kích thước size. Lý do là quy trình gia công mặt bích và cốt âm của WPDA yêu cầu độ chính xác cơ khí cao hơn.

Tuy nhiên, nếu tính toán tổng chi phí hệ thống bao gồm cả khớp nối, puly và công lắp đặt, khoảng cách chênh lệch này hầu như không đáng kể. Việc chọn mua hộp giảm tốc giá rẻ cần đi kèm với đánh giá hiệu suất.

Giamtoctainang.com sở hữu đội ngũ kỹ thuật viên dày dạn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor. Chúng tôi luôn sẵn sàng hỗ trợ khách hàng tính toán kỹ lưỡng thông số hiệu suất cơ học để chọn đúng dòng sản phẩm phù hợp.

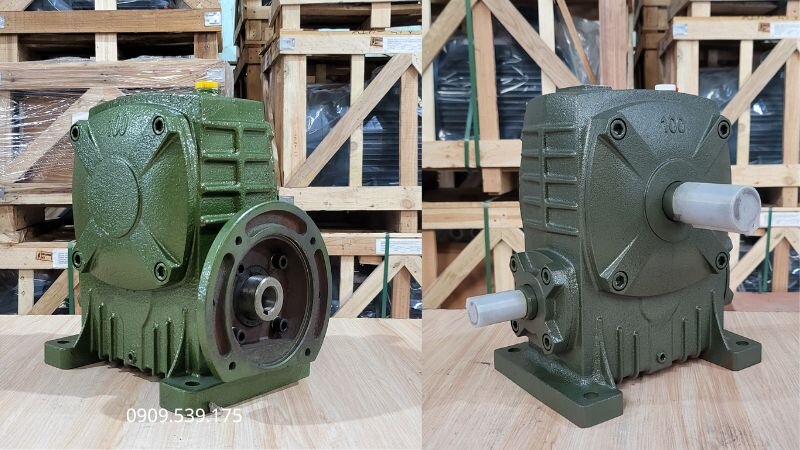

Bảng so sánh nhanh WPDA và WPA

Dưới đây là bảng đối chiếu chi tiết các thông số kỹ thuật cốt lõi giữa hai dòng hộp số giảm tốc trục vít cốt dưới này.

Đánh giá khả năng lắp ráp và lắp đặt của hộp giảm tốc

Khả năng tháo lắp và bảo dưỡng định kỳ là yếu tố sống còn ảnh hưởng đến tổng thời gian dừng máy của dây chuyền sản xuất.

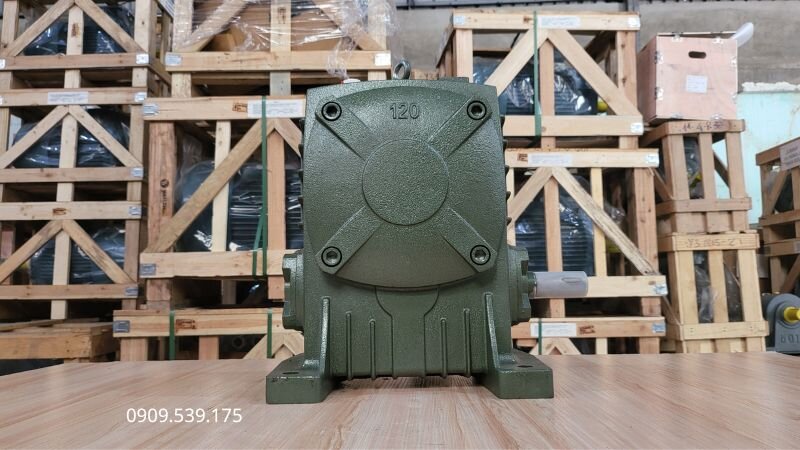

Đối với hộp giảm tốc WPA

Dòng WPA đòi hỏi tay nghề kỹ thuật cao hơn trong quá trình căn chỉnh trục đầu vào để đảm bảo máy chạy êm.

Khi tiến hành lắp ráp WPA, người thợ cơ khí phải sử dụng các công cụ đo đạc chuyên dụng để kiểm tra độ lệch trục giữa motor và hộp số. Sai lệch dù chỉ một phần mười milimét cũng có thể gây rung lắc mạnh.

Nếu lựa chọn truyền động bằng dây đai truyền thống, việc điều chỉnh độ căng của xích hoặc dây curoa cần được thực hiện cẩn thận. Lực căng quá lớn sẽ làm hỏng nhanh vòng bi chịu tải của hộp số.

Tuy nhiên, ưu thế lớn nhất là người dùng có thể linh hoạt điều chỉnh tốc độ vòng quay đầu ra bằng cách thay đổi tỷ số truyền của puly đai mà không cần thay đổi cấu trúc động cơ điện.

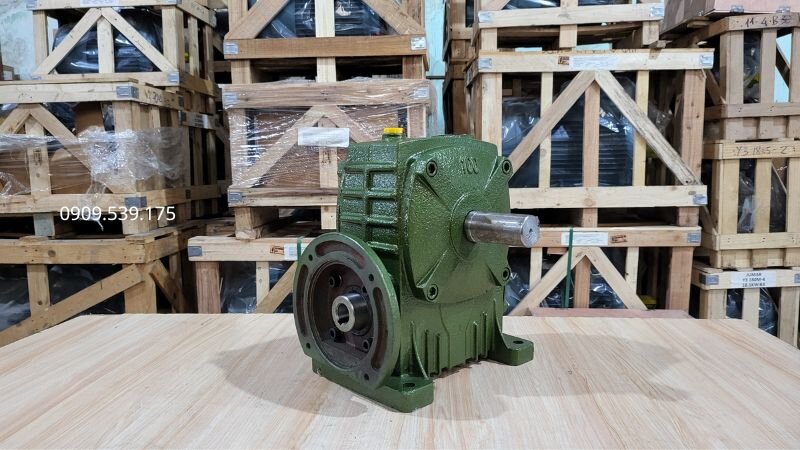

Đối với hộp giảm tốc WPDA

Dòng WPDA mang lại sự tiện lợi tối đa nhờ thiết kế mặt bích tự đồng tâm, giúp rút ngắn thời gian lắp đặt đáng kể.

Việc kết nối động cơ điện với WPDA diễn ra vô cùng nhanh chóng bằng cách đút thẳng trục motor vào lỗ cốt âm và siết chặt bulông định vị. Sai số đồng tâm cơ học được triệt tiêu hoàn toàn.

Tuy nhiên, người sử dụng cần lưu ý vệ sinh sạch sẽ rãnh then và bôi một lớp mỡ chịu nhiệt mỏng vào trục trước khi lắp ráp. Điều này giúp ngăn ngừa hiện tượng rỉ sét bó cứng trục sau thời gian dài sử dụng.

Khi cần tháo rời motor để bảo trì, kỹ thuật viên nên gõ nhẹ và đều tay xung quanh viền mặt bích để tránh làm nứt vỡ lớp vỏ gang vốn có đặc tính chịu lực kéo kém hơn lực nén.

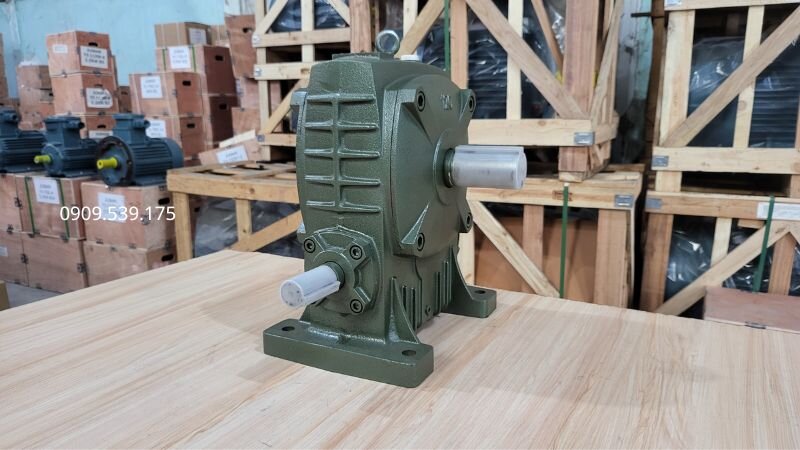

Ứng dụng thực tế của hộp giảm tốc WPDA và WPA

Từng dòng sản phẩm sẽ phát huy tối đa hiệu quả kinh tế và kỹ thuật khi được ứng dụng vào đúng môi trường làm việc phù hợp.

Hộp số giảm tốc motor dòng WPA được ứng dụng rộng rãi trong các ngành công nghiệp nặng như khai thác khoáng sản, tời kéo gỗ, máy nghiền đá, hoặc hệ thống băng tải tải trọng lớn ngoài trời.

Môi trường làm việc khắc nghiệt và nhiều bụi bẩn của các ngành này rất phù hợp với kiểu truyền động gián tiếp của WPA, giúp bảo vệ động cơ điện an toàn ở một khoảng cách nhất định.

Trong khi đó, dòng WPDA là sự lựa chọn hoàn hảo cho các dây chuyền sản xuất tự động hóa, máy đóng gói thực phẩm, máy khuấy hóa chất, hoặc hệ thống băng tải nhẹ trong không gian hẹp.

Khả năng lắp đặt gọn gàng và độ chính xác đồng tâm cao của WPDA giúp hệ thống vận hành êm ái, giảm thiểu tối đa tiếng ồn và đáp ứng các tiêu chuẩn vệ sinh công nghiệp nghiêm ngặt.

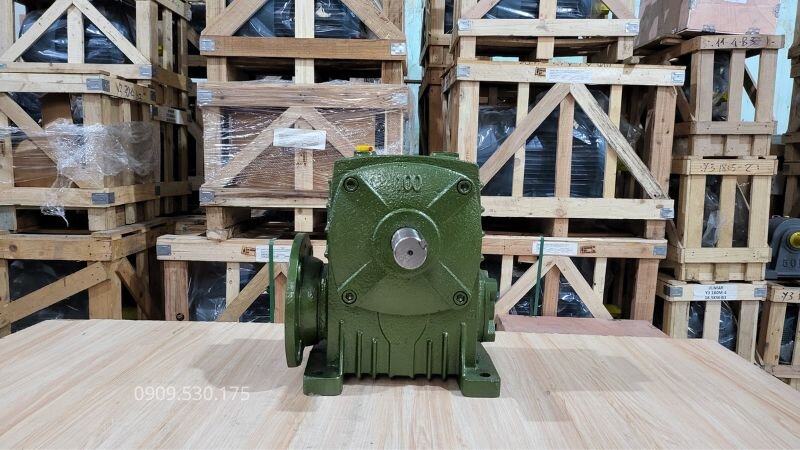

Lưu ý khi chọn mua hộp giảm tốc WPDA và WPA

Việc lựa chọn đúng thông số kỹ thuật từ ban đầu sẽ giúp tránh được những lãng phí không đáng có về cả thời gian lẫn chi phí vật tư.

Khi chọn mua dòng WPDA, khách hàng bắt buộc phải đo chính xác đường kính trục động cơ và thông số mặt bích cơ học B5 hoặc B14. Chỉ cần sai lệch một milimét cũng sẽ khiến việc lắp ráp trực tiếp trở nên bất khả thi.

Đối với dòng WPA, người dùng cần tính toán kỹ lưỡng tải trọng hướng kính tác dụng lên trục đầu vào khi sử dụng puly truyền động. Không nên căng dây đai quá mức giới hạn cho phép của nhà sản xuất.

Cả hai dòng thiết bị đều cần được kiểm tra và châm đủ lượng dầu bôi trơn bánh răng công nghiệp chuyên dụng trước khi đưa vào vận hành chính thức. Mức dầu tiêu chuẩn luôn phải ngang bằng mắt thăm dầu trên thân vỏ.

Chu kỳ thay dầu định kỳ đầu tiên là sau khoảng năm trăm giờ hoạt động liên tục, và các lần tiếp theo là sau mỗi hai nghìn giờ để bảo vệ tối đa bề mặt bánh răng đồng phosphor ALBC3.

Nếu quý khách hàng cần tìm kiếm đơn vị cung cấp hộp số giảm tốc chất lượng cao và uy tín, hãy liên hệ ngay với Giamtoctainang.com qua số hotline 0918 827 329 hoặc Zalo 0918827329 để nhận báo giá ưu đãi nhất.

Câu hỏi thường gặp

Có thể chuyển đổi từ hộp giảm tốc WPA sang WPDA được không?

Việc chuyển đổi trực tiếp là không thể do cấu tạo vỏ gang và thiết kế đầu vào hoàn toàn khác biệt. Tuy nhiên người dùng có thể thay đổi phương án lắp ráp cơ khí bằng cách thay đổi bệ đỡ và nâng cấp motor sang dạng mặt bích.

Tần suất thay dầu bôi trơn cho hộp số giảm tốc trục vít là bao lâu?

Đối với thiết bị mới vận hành lần đầu nên thay dầu sau năm trăm giờ chạy tải đầu tiên. Sau đó định kỳ từ hai nghìn đến ba nghìn giờ hoạt động hoặc định kỳ sáu tháng một lần tùy thuộc vào môi trường làm việc thực tế.

Tại sao trục đầu vào của dòng WPA bị nóng lên bất thường khi chạy tải?

Nguyên nhân phổ biến nhất là do căng dây curoa quá mức gây tải trọng hướng kính lớn lên vòng bi đầu vào hoặc lượng dầu bôi trơn bên trong không đảm bảo chất lượng và số lượng tiêu chuẩn.

Kết luận về so sánh hộp giảm tốc wpda và wpa

Hy vọng những phân tích so sánh hộp giảm tốc wpda và wpa chi tiết trên đây sẽ giúp quý khách hàng dễ dàng đưa ra quyết định phù hợp nhất cho công trình của mình.

Mỗi dòng sản phẩm đều sở hữu những thế mạnh riêng biệt phù hợp với từng phương án gá lắp cơ khí cụ thể. Việc đánh giá đúng nhu cầu sử dụng thực tế và không gian lắp đặt sẽ tối ưu hóa hiệu quả đầu tư.
