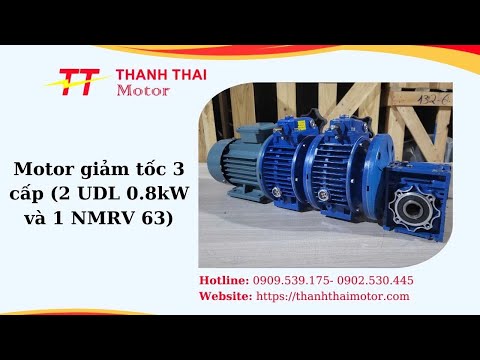

Motor giảm tốc 3 cấp (2 UDL 0.8kW và 1 NMRV 63)

Motor giảm tốc 3 cấp (2 UDL 0.8kW và 1 NMRV 63) kết hợp động cơ 0.8kW với hai bộ điều tốc UDL và một hộp số trục vít NMRV 63. Cấu hình này mang lại khả năng điều chỉnh tốc độ linh hoạt, mô-men xoắn đầu ra vượt trội và độ ổn định cao, tối ưu cho các hệ thống truyền động yêu cầu sự chính xác và khả năng làm việc liên tục trong môi trường công nghiệp khắc nghiệt.

Việc lựa chọn hệ thống truyền động phù hợp là yếu tố then chốt quyết định hiệu suất vận hành của máy móc. Motor giảm tốc 3 cấp (2 UDL 0.8kW và 1 NMRV 63) đại diện cho một giải pháp kỹ thuật tiên tiến. Nó được thiết kế để cung cấp tốc độ đầu ra cực thấp, đi kèm với mô-men xoắn cao, điều chỉnh linh hoạt và khả năng hoạt động bền bỉ trong nhiều ứng dụng công nghiệp.

Những điểm chính về Motor giảm tốc 3 cấp (2 UDL 0.8kW và 1 NMRV 63):

• Thiết kế tích hợp hai bộ điều tốc UDL cho phép điều chỉnh tốc độ đầu ra một cách liên tục, đảm bảo quá trình vận hành mượt mà và chính xác.
• Hộp giảm tốc NMRV 63 bổ sung khả năng tạo mô-men xoắn mạnh mẽ, phù hợp với các tải nặng và yêu cầu lực kéo lớn.
• Cấu hình ba cấp giảm tốc tối ưu hóa hiệu suất, giảm thiểu rung động và tiếng ồn trong quá trình làm việc liên tục.
• Độ bền vượt trội nhờ vật liệu hợp kim nhôm đúc nguyên khối, khả năng tản nhiệt hiệu quả, kéo dài tuổi thọ thiết bị.
• Ứng dụng đa dạng từ băng tải tốc độ thấp đến máy khuấy hóa chất, đáp ứng nhiều nhu cầu sản xuất công nghiệp.

Sự kết hợp này không chỉ tối ưu hóa khả năng truyền động mà còn đảm bảo độ tin cậy. Các phần tiếp theo sẽ đi sâu vào cấu tạo, nguyên lý hoạt động và các ứng dụng cụ thể của dòng motor giảm tốc 3 cấp (2 UDL 0.8kW và 1 NMRV 63) này.

Tổng quan thiết kế motor giảm tốc 3 cấp (2 UDL 0.8kW và 1 NMRV 63)

Motor giảm tốc 3 cấp (2 UDL 0.8kW và 1 NMRV 63) được thiết kế để đáp ứng những yêu cầu khắt khe về truyền động. Cấu hình này tối ưu hóa khả năng điều chỉnh tốc độ cùng với việc tạo ra mô-men xoắn mạnh mẽ. Đặc trưng của thiết kế này là sự tích hợp linh hoạt các bộ phận, đảm bảo hoạt động ổn định.

Hai bộ điều tốc UDL đóng vai trò thiết yếu trong việc cung cấp khả năng thay đổi tốc độ đầu ra liên tục. Điều này giúp hệ thống phản ứng nhanh nhạy với các biến động của tải. Vỏ hộp hợp kim nhôm đúc mang lại độ cứng vững cao và khả năng tản nhiệt vượt trội, bảo vệ các bộ phận bên trong khỏi tác động môi trường. Trục ra vuông góc của hộp số NMRV 63 cho phép bố trí motor giảm tốc một cách hiệu quả trong không gian hạn chế, giảm thiểu diện tích lắp đặt.

Cấu tạo chi tiết motor giảm tốc 3 cấp (2 UDL 0.8kW và 1 NMRV 63)

Để hiểu rõ hiệu suất của hệ thống này, việc phân tích cấu tạo từng thành phần là cần thiết. Motor giảm tốc 3 cấp (2 UDL 0.8kW và 1 NMRV 63) được hình thành từ động cơ điện 3 pha 0.8kW và một tổ hợp hộp giảm tốc đặc biệt. Mỗi bộ phận đều có vai trò riêng biệt trong việc tối ưu hóa khả năng truyền động.

Cấu tạo động cơ điện 3 pha 0.8kW

Động cơ điện là nguồn cấp năng lượng chính cho toàn bộ hệ thống motor giảm tốc. Động cơ này hoạt động dựa trên nguyên lý cảm ứng điện từ.

• Stator quấn dây đồng được thiết kế với mật độ từ thông cao, đảm bảo tạo ra từ trường quay ổn định và duy trì hiệu suất khi vận hành trong thời gian dài. Cuộn dây được tẩm nhựa cách điện để tăng cường độ bền cơ học và cách điện, chịu được nhiệt độ cao.
• Rotor dạng lồng sóc có kết cấu chắc chắn, cân bằng tốt, giúp trục quay mượt và giảm thiểu rung động khi truyền mô-men. Các thanh dẫn bằng nhôm đúc hoặc đồng được tích hợp trực tiếp vào lõi thép, tạo thành một mạch kín.
• Vỏ động cơ làm bằng gang hoặc nhôm đúc giúp bảo vệ các bộ phận bên trong, đồng thời hỗ trợ tản nhiệt nhanh và tăng độ bền tổng thể. Bề mặt có các cánh tản nhiệt được đúc liền khối.
• Hệ trục, ổ bi và cánh quạt được bố trí hợp lý để đảm bảo sự êm ái khi quay, giảm ma sát trong suốt thời gian hoạt động và cải thiện khả năng làm mát cho motor. Trục động cơ thường làm bằng thép hợp kim chịu lực.

Hiệu suất chuyển đổi điện năng thành cơ năng của động cơ này đạt mức cao. Đây là một yếu tố quan trọng ảnh hưởng đến tổng thể motor giảm tốc 3 cấp (2 UDL 0.8kW và 1 NMRV 63).

Cấu tạo hộp giảm tốc 3 cấp

Hộp giảm tốc là trái tim của hệ thống truyền động này, chịu trách nhiệm giảm tốc độ và tăng mô-men xoắn. Nó bao gồm ba cấp độ giảm tốc phối hợp ăn ý.

• Cấp 1: Bộ điều chỉnh tốc độ motor UDL (Variable Speed Drive) 0.8kW 1Hp. Cơ chế điều chỉnh tốc độ thông qua thay đổi bán kính tiếp xúc của các đĩa ma sát hình côn và bánh xe hình xuyến, cho phép mở rộng dải tốc độ đầu ra một cách liên tục mà không cần dừng thiết bị. Điều này tạo ra một sự linh hoạt đáng kể trong vận hành.
• Cấp 2: Hộp giảm tốc UDL thứ hai. Cấp này tiếp tục điều chỉnh tốc độ sau cấp một, tăng cường khả năng kiểm soát chính xác tốc độ. Sự hiện diện của hai bộ UDL liên tiếp là điểm khác biệt, cho phép tinh chỉnh tốc độ ở dải rộng hơn và mượt mà hơn.
• Cấp 3: Hộp giảm tốc NMRV 63. Đây là hộp số trục vít bánh vít với tỉ số truyền cố định, tạo ra mô-men xoắn lớn và vận hành êm ái. Bánh vít thường làm bằng hợp kim đồng đặc biệt, trục vít làm bằng thép hợp kim tôi cứng và mài bóng. Thiết kế trục ra vuông góc tối ưu cho các ứng dụng không gian hẹp.

Toàn bộ cụm được bao bọc bởi vỏ hộp đúc liền khối từ hợp kim nhôm, kết hợp hệ ổ đỡ chịu tải giúp tăng độ cứng vững, giảm rung và bảo vệ các bộ truyền bên trong khỏi bụi bẩn và tác động cơ học. Hệ thống gioăng phớt kín kẽ ngăn chặn rò rỉ dầu bôi trơn và bảo vệ khỏi sự xâm nhập của các yếu tố bên ngoài.

Nguyên lý vận hành và phối hợp cấp giảm tốc

Hoạt động của motor giảm tốc 3 cấp (2 UDL 0.8kW và 1 NMRV 63) là sự phối hợp chặt chẽ giữa các thành phần. Động cơ điện 0.8kW cung cấp chuyển động quay ban đầu với tốc độ cao. Năng lượng này sau đó được truyền qua ba cấp giảm tốc liên tiếp để đạt được tốc độ và mô-men xoắn mong muốn.

Cấp giảm tốc đầu tiên, bộ UDL thứ nhất, nhận tốc độ từ động cơ. Nó sử dụng cơ chế đĩa côn và bánh xe ma sát để thay đổi tỉ số truyền động, từ đó điều chỉnh tốc độ đầu ra. Tốc độ này được truyền tới bộ UDL thứ hai. Bộ điều tốc UDL thứ hai tiếp tục quá trình tinh chỉnh tốc độ, mở rộng dải điều chỉnh và tăng độ chính xác lên mức tối đa. Sự điều chỉnh này có thể thực hiện thủ công hoặc thông qua hệ thống điều khiển tự động.

Sau khi được điều chỉnh bởi hai bộ UDL, tốc độ đầu ra tiếp tục đi vào hộp giảm tốc NMRV 63. Hộp số trục vít bánh vít này thực hiện cấp giảm tốc cuối cùng, cố định tỉ số truyền và tập trung vào việc tăng mô-men xoắn. Mô-men xoắn là lực quay mà motor có thể tạo ra, rất quan trọng cho các ứng dụng cần nâng hạ hoặc di chuyển vật nặng. Tỉ số truyền lớn của NMRV 63 cho phép motor giảm tốc tạo ra lực kéo mạnh mẽ, ngay cả khi động cơ có công suất tương đối nhỏ. Toàn bộ quá trình diễn ra một cách êm ái, hạn chế tiếng ồn và rung động, đảm bảo hiệu quả làm việc cao nhất.

Thông số kỹ thuật tiêu biểu

Để đánh giá khả năng hoạt động của motor giảm tốc 3 cấp (2 UDL 0.8kW và 1 NMRV 63), việc xem xét các thông số kỹ thuật là không thể thiếu. Các dữ liệu này cung cấp cái nhìn định lượng về hiệu suất và khả năng ứng dụng của thiết bị.

Các thông số trên chỉ là điển hình và có thể thay đổi tùy thuộc vào nhà sản xuất cụ thể. Người dùng cần tham khảo catalog sản phẩm để có thông tin chính xác nhất. Việc nắm rõ các giá trị này giúp kỹ sư dễ dàng tích hợp motor giảm tốc vào hệ thống của họ.

Ứng dụng thực tế của motor giảm tốc 3 cấp UDL-NMRV

Nhờ khả năng giảm tốc cực sâu và lực kéo mạnh, motor giảm tốc 3 cấp (2 UDL 0.8kW và 1 NMRV 63) được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp. Thiết bị này đặc biệt phù hợp với các hệ thống cần chuyển động chậm nhưng đòi hỏi độ ổn định cao và khả năng làm việc liên tục.

• Máy khuấy dung dịch đặc, hóa chất hoặc thực phẩm: Khả năng điều chỉnh tốc độ linh hoạt giúp tối ưu hóa quá trình khuấy, đảm bảo đồng nhất sản phẩm ngay cả với các vật liệu có độ nhớt cao. Điều này rất quan trọng trong ngành hóa chất và chế biến thực phẩm.
• Hệ thống băng tải tốc độ rất thấp trong dây chuyền tự động hóa: Các băng tải cần di chuyển vật liệu chậm rãi, chính xác, đặc biệt trong các công đoạn kiểm tra hoặc xử lý tinh vi. Motor giảm tốc này cung cấp mô-men xoắn đủ mạnh để vận chuyển tải nặng ở tốc độ thấp nhất định.
• Máy trộn máy đảo nguyên liệu công nghiệp: Trong sản xuất bê tông, thức ăn chăn nuôi hoặc vật liệu xây dựng, máy trộn cần hoạt động ổn định dưới tải trọng lớn. Cấu hình ba cấp giảm tốc đảm bảo lực kéo cần thiết và độ bền trong môi trường khắc nghiệt.
• Thiết bị cấp liệu hoặc định lượng cần độ chính xác cao: Các hệ thống định lượng bột, hạt hoặc chất lỏng cần tốc độ cấp liệu ổn định và chính xác. Khả năng điều khiển tốc độ của UDL giúp đạt được điều này, giảm thiểu sai số trong quá trình sản xuất.

Ưu điểm nổi bật của cấu hình 2 UDL 0.8kW và 1 NMRV 63

Cấu hình 3 cấp giảm tốc này mang lại nhiều ưu điểm vượt trội. Những đặc tính này giúp thiết bị hoạt động mạnh mẽ, linh hoạt và bền bỉ trong mọi điều kiện làm việc. Hiệu suất được tối ưu hóa, đảm bảo khả năng vận hành liên tục và ổn định.

• Tỉ số giảm tốc lớn, cho tốc độ rất chậm và mô-men cao: Sự kết hợp của hai bộ UDL và một hộp số trục vít NMRV tạo ra tỉ số truyền động tổng thể cực kỳ lớn. Điều này cho phép đạt được tốc độ đầu ra thấp đáng kể, đồng thời tăng cường mô-men xoắn một cách ấn tượng.
• Điều chỉnh tốc độ mượt nhờ 2 tầng UDL liên tiếp: Hai bộ điều tốc UDL hoạt động song song, cung cấp dải điều chỉnh tốc độ rộng và mượt mà hơn nhiều so với hệ thống chỉ có một UDL. Sự chuyển đổi tốc độ diễn ra êm ái, không gây sốc tải cho hệ thống.
• Hộp số NMRV chạy êm, ít ồn, dễ bố trí trong máy: Thiết kế trục vít bánh vít của NMRV nổi tiếng với khả năng vận hành tĩnh lặng. Cấu trúc nhỏ gọn và trục ra vuông góc của nó giúp việc tích hợp vào các thiết bị có không gian hạn chế trở nên thuận tiện.
• Kết cấu bền, hoạt động ổn định và ít cần bảo dưỡng: Vỏ hợp kim nhôm đúc nguyên khối, các bộ phận truyền động được gia công chính xác và hệ thống bôi trơn hiệu quả góp phần tăng cường độ bền. Điều này giảm thiểu nhu cầu bảo trì định kỳ, tiết kiệm chi phí vận hành.

Lưu ý khi lựa chọn và vận hành motor giảm tốc 3 cấp

Việc lựa chọn và vận hành motor giảm tốc 3 cấp (2 UDL 0.8kW và 1 NMRV 63) đòi hỏi sự cân nhắc kỹ lưỡng. Người dùng cần hiểu rõ các yếu tố kỹ thuật để đảm bảo thiết bị hoạt động hiệu quả và bền bỉ. Một quyết định sai lầm có thể dẫn đến giảm hiệu suất hoặc hỏng hóc.

Đầu tiên, cần xác định chính xác tải trọng và tốc độ đầu ra mong muốn. Điều này bao gồm mô-men xoắn cần thiết để vận hành thiết bị và dải tốc độ điều chỉnh phù hợp. Việc lựa chọn công suất động cơ và tỉ số truyền của hộp giảm tốc phải tương ứng với yêu cầu này. Quá tải hoặc chạy non tải đều có thể ảnh hưởng xấu đến tuổi thọ motor giảm tốc.

Môi trường vận hành cũng là một yếu tố quan trọng. Nhiệt độ, độ ẩm, bụi bẩn và các tác nhân ăn mòn hóa học có thể tác động đến hiệu suất và độ bền của motor giảm tốc. Lựa chọn vật liệu vỏ hộp số và cấp độ bảo vệ IP phù hợp sẽ giúp kéo dài tuổi thọ thiết bị. Việc lắp đặt đúng cách, căn chỉnh đồng trục và đảm bảo thông gió tốt là những bước không thể bỏ qua để duy trì hoạt động ổn định.

Case Study: Tối ưu hóa hệ thống trộn hóa chất tại nhà máy A

Trước đây, nhà máy A gặp phải vấn đề về độ đồng nhất sản phẩm trong quá trình trộn hóa chất. Hệ thống trộn cũ sử dụng motor giảm tốc một cấp, không có khả năng điều chỉnh tốc độ linh hoạt. Điều này dẫn đến tình trạng các lô sản phẩm có chất lượng không đồng đều, gây lãng phí nguyên liệu và tăng chi phí sản xuất.

Sau khi được Giamtoctainang.com tư vấn, nhà máy đã quyết định thay thế bằng motor giảm tốc 3 cấp (2 UDL 0.8kW và 1 NMRV 63). Hệ thống mới này được lắp đặt vào một máy trộn có dung tích 500 lít. Nhờ khả năng điều chỉnh tốc độ liên tục của hai bộ UDL, kỹ sư vận hành có thể tinh chỉnh tốc độ khuấy phù hợp với từng loại hóa chất và giai đoạn trộn cụ thể. Hộp số NMRV 63 đảm bảo cung cấp mô-men xoắn ổn định, duy trì tốc độ thấp cần thiết cho quá trình trộn kỹ lưỡng.

Kết quả, độ đồng nhất của sản phẩm hóa chất đã tăng lên đáng kể, giảm 18% tỷ lệ sản phẩm lỗi trong vòng ba tháng đầu tiên. Ngoài ra, khả năng vận hành êm ái của motor giảm tốc cũng giảm thiểu tiếng ồn trong khu vực làm việc. Sự ổn định của hệ thống cũng giúp kéo dài chu kỳ bảo dưỡng định kỳ, tiết kiệm chi phí và tăng hiệu suất hoạt động tổng thể của nhà máy.

Bảo trì và tuổi thọ của motor giảm tốc 3 cấp UDL-NMRV

Để đảm bảo tuổi thọ và hiệu suất tối đa cho motor giảm tốc 3 cấp (2 UDL 0.8kW và 1 NMRV 63), việc thực hiện bảo trì định kỳ là cực kỳ quan trọng. Một chương trình bảo dưỡng đúng cách sẽ giúp phát hiện sớm các vấn đề tiềm ẩn và khắc phục kịp thời, tránh những hỏng hóc nghiêm trọng.

Kiểm tra mức dầu bôi trơn là một trong những nhiệm vụ cơ bản nhất. Dầu hộp số cần được thay thế định kỳ theo khuyến nghị của nhà sản xuất, thường là sau khoảng 2000-3000 giờ hoạt động ban đầu, và sau đó mỗi 6000-8000 giờ. Việc sử dụng loại dầu phù hợp với nhiệt độ và tải trọng là thiết yếu. Kiểm tra tình trạng các phớt chắn dầu để đảm bảo không có rò rỉ, bảo vệ các bộ phận bên trong khỏi bụi bẩn và độ ẩm.

Các bộ phận truyền động như trục, khớp nối và dây đai (nếu có) cũng cần được kiểm tra độ mòn và độ căng. Đảm bảo các kết nối điện được siết chặt và không có dấu hiệu quá nhiệt. Vệ sinh định kỳ các cánh tản nhiệt của động cơ và vỏ hộp số sẽ giúp duy trì khả năng tản nhiệt hiệu quả, ngăn ngừa quá nhiệt. Tuân thủ những hướng dẫn này sẽ tối đa hóa tuổi thọ của motor giảm tốc.
