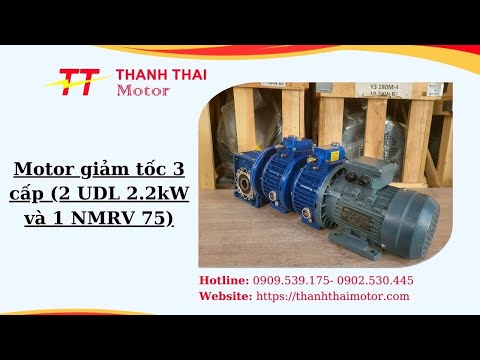

Motor giảm tốc 3 cấp (2 UDL 2.2kW và 1 NMRV 75)

Motor giảm tốc 3 cấp (2 UDL 2.2kW và 1 NMRV 75) đại diện cho hệ thống truyền động kết hợp, cung cấp khả năng điều chỉnh tốc độ vô cấp cùng lực kéo vượt trội. Cụm truyền động này tối ưu hóa vận hành, đáp ứng chính xác nhu cầu các dây chuyền sản xuất cần điều khiển tốc độ linh hoạt và mô-men xoắn mạnh mẽ, đặc biệt cho tải trọng trung bình đến nặng.

Nghiên cứu chi tiết cấu trúc và hiệu năng của hệ thống truyền động này sẽ cung cấp cái nhìn sâu sắc về tiềm năng ứng dụng thực tế.

Những điểm cốt lõi về Motor giảm tốc 3 cấp (2 UDL 2.2kW và 1 NMRV 75):

• Linh hoạt điều chỉnh tốc độ vô cấp qua hai bộ điều tốc UDL.
• Đạt mô-men xoắn đầu ra cực đại nhờ tầng giảm tốc NMRV 75 hiệu quả.
• Thiết kế nhỏ gọn, tối ưu không gian lắp đặt và vận hành êm ái.
• Độ bền vượt trội, duy trì hiệu suất ổn định trong môi trường công nghiệp khắc nghiệt.
• Ứng dụng đa dạng từ băng tải đến máy trộn, khuấy công suất lớn.

Tổng quan thiết kế Motor giảm tốc 3 cấp (2 UDL 2.2kW và 1 NMRV 75)

Motor giảm tốc 3 cấp (2 UDL 2.2kW và 1 NMRV 75) được thiết kế là một cụm truyền động tích hợp, được bao bọc bởi khung vỏ chế tạo từ vật liệu gang đúc hoặc nhôm cao cấp, đảm bảo sự chắc chắn. Cấu trúc này không chỉ tăng cường độ bền cơ học mà còn giảm thiểu tối đa rung động trong quá trình vận hành, một yếu tố quan trọng trong môi trường công nghiệp liên tục.

Các bộ phận chính của hệ thống, bao gồm động cơ điện, bộ điều tốc UDL và hộp giảm tốc NMRV, được kết nối với nhau thông qua các mặt bích tiêu chuẩn hóa. Việc này giúp quá trình lắp đặt trở nên thuận tiện hơn rất nhiều. Đồng thời, nó cũng đảm bảo độ chính xác cao trong liên kết trục, vốn là điều kiện tiên quyết cho sự ổn định của toàn hệ thống truyền động.

Trục ra của hộp giảm tốc được thiết kế theo dạng trục vuông tiêu chuẩn của dòng NMRV. Đặc điểm này mang lại khả năng kết nối linh hoạt với các phụ kiện truyền động phổ biến khác, chẳng hạn như puly, khớp nối, hoặc bánh răng, mà không yêu cầu các bộ chuyển đổi phức tạp. Điều này tối ưu hóa khả năng tích hợp vào các hệ thống máy móc hiện có.

Thiết bị sở hữu kích thước nhỏ gọn, thiết kế gọn trục giúp tiết kiệm không gian lắp đặt đáng kể. Sự tối ưu này đặc biệt hữu ích cho các dây chuyền sản xuất có diện tích hạn chế hoặc cần bố trí nhiều thiết bị trong một không gian nhất định, mang lại lợi thế cạnh tranh về mặt kiến trúc hệ thống.

Cấu tạo chi tiết Motor giảm tốc 3 cấp (2 UDL 2.2kW và 1 NMRV 75)

Motor giảm tốc 3 cấp (2 UDL 2.2kW và 1 NMRV 75) là một ví dụ điển hình của dòng động cơ giảm tốc công suất trung bình, trong khoảng từ 1.1KW đến 3.7KW, được hình thành từ sự kết hợp có tính toán giữa một động cơ điện 3 pha công suất 2.2kW (tương đương 3Hp) và một hộp giảm tốc 3 cấp. Sự liên kết này tạo ra một cụm truyền động đa tầng, đặc trưng bởi khả năng vận hành ổn định và tính linh hoạt cao trong việc điều chỉnh tốc độ.

Động cơ điện 3 pha 2.2kW: Nguồn năng lượng chính

Thành phần khởi tạo chuyển động là động cơ điện 3 pha công suất 2.2kW. Loại động cơ này được ưa chuộng trong công nghiệp nhờ hiệu suất cao và độ bền đáng tin cậy. Cấu tạo cơ bản của động cơ điện bao gồm các phần sau.

• Stator dây đồng: Cuộn dây stator được quấn từ 100% dây đồng nguyên chất, đảm bảo khả năng dẫn điện tối ưu và ít tổn hao năng lượng. Điều này tạo ra từ trường quay mạnh mẽ, duy trì hiệu suất làm việc ổn định ngay cả trong điều kiện vận hành liên tục, giảm thiểu sự gia tăng nhiệt độ không mong muốn.
• Rotor lồng sóc: Rotor được thiết kế với cấu trúc lồng sóc chắc chắn, tối ưu cho việc truyền mô-men xoắn một cách mượt mà và giảm thiểu đáng kể rung động. Vật liệu chất lượng cao giúp tăng tuổi thọ và độ tin cậy của động cơ.
• Vỏ gang hoặc nhôm đúc: Vỏ ngoài được chế tạo từ gang đúc hoặc hợp kim nhôm, cung cấp khả năng bảo vệ vượt trội cho các chi tiết bên trong khỏi tác động từ môi trường. Đặc biệt, vật liệu này còn hỗ trợ tản nhiệt hiệu quả, giữ cho động cơ hoạt động ở nhiệt độ an toàn, kéo dài thời gian sử dụng.
• Trục, ổ bi và quạt gió: Trục động cơ được gia công chính xác, kết hợp với hệ thống ổ bi chất lượng cao (thường là các thương hiệu như NSK, SKF) giúp trục quay êm ái, giảm ma sát tối đa. Quạt gió tích hợp có nhiệm vụ làm mát liên tục, duy trì hiệu suất tối ưu cho động cơ trong suốt quá trình hoạt động.

Hộp giảm tốc 3 cấp: Điều hòa tốc độ và tăng mô-men

Bộ phận giảm tốc này là yếu tố then chốt giúp hệ thống đạt được tỉ số truyền lớn và khả năng điều chỉnh tốc độ. Đây là một cấu trúc phức tạp với ba cấp truyền động độc lập nhưng liên kết chặt chẽ.

Cấp 1 là bộ điều tốc cơ UDL. Cụ thể, đây là bộ điều chỉnh tốc độ motor 2.2kW 3Hp với nguyên lý hoạt động dựa trên việc thay đổi bán kính ma sát giữa các đĩa côn và đĩa phẳng. Cơ chế này cho phép điều chỉnh tốc độ đầu ra một cách liên tục, vô cấp, mang lại sự linh hoạt tối đa cho người vận hành. Người dùng có thể tinh chỉnh tốc độ ngay trong khi thiết bị đang chạy, điều này cực kỳ quan trọng đối với các quy trình sản xuất đòi hỏi sự thay đổi tốc độ đột ngột hoặc chính xác.

Cấp 2 là hộp giảm tốc 2 cấp, trực tiếp nhận đầu vào từ bộ UDL. Thực chất, đây là một hệ thống truyền động kết hợp của UDL và hộp giảm tốc trục vít NMRV 75. Mục đích của cấp này là tạo ra tỉ số truyền lớn, chuyển đổi tốc độ cao thành mô-men xoắn cao, đồng thời đảm bảo vận hành êm ái, giảm thiểu tiếng ồn và rung động phát sinh từ sự chênh lệch tốc độ lớn. Hộp số NMRV 75, với trục vít và bánh vít, nổi tiếng về khả năng truyền tải mô-men mạnh mẽ và cơ chế tự khóa đáng tin cậy.

Cơ cấu điều tốc bằng tay: Để thuận tiện cho việc điều chỉnh tốc độ, hệ thống được trang bị núm vặn hoặc tay xoay. Cơ cấu này cho phép người vận hành thay đổi tốc độ một cách thủ công, ngay cả khi thiết bị đang vận hành. Điều này cung cấp khả năng kiểm soát tức thời, thích ứng nhanh chóng với các yêu cầu sản xuất thay đổi.

Thân vỏ và ổ đỡ: Toàn bộ cụm hộp giảm tốc được đặt trong một thân vỏ đúc liền khối. Cấu trúc này cung cấp sự ổn định cao cho toàn hệ thống. Đồng thời, nó bảo vệ cụm biến tốc khỏi bụi bẩn, độ ẩm, và các tác động cơ học từ môi trường bên ngoài, kéo dài tuổi thọ của các chi tiết bên trong. Các ổ đỡ chất lượng cao cũng góp phần vào sự vận hành êm ái và bền bỉ.

Dưới đây là bảng tổng hợp thông số kỹ thuật chính của các thành phần trong motor giảm tốc 3 cấp (2 UDL 2.2kW và 1 NMRV 75):

Ứng dụng thực tế của Motor giảm tốc 3 cấp (2 UDL 2.2kW và 1 NMRV 75)

Motor giảm tốc 3 cấp (2 UDL 2.2kW - 1 NMRV 75) nổi bật với khả năng điều khiển tốc độ linh hoạt và mô-men xoắn đầu ra cao. Đặc tính này mở rộng phạm vi ứng dụng của thiết bị trong nhiều lĩnh vực công nghiệp đòi hỏi sự chính xác và hiệu suất. Giamtoctainang.com đã triển khai thành công nhiều dự án sử dụng cấu hình này.

• Dây chuyền băng tải tải nặng, cần tinh chỉnh tốc độ liên tục: Trong các hệ thống băng tải chuyên chở vật liệu nặng như quặng, than đá, hoặc vật liệu xây dựng, việc duy trì tốc độ ổn định là thiết yếu. Tuy nhiên, khả năng điều chỉnh tốc độ vô cấp của cụm motor giảm tốc này cho phép điều chỉnh lưu lượng vật liệu một cách chính xác theo yêu cầu sản xuất. Ví dụ, trong một nhà máy xi măng, hệ thống này giúp kiểm soát tốc độ băng tải nạp liệu, tối ưu hóa quá trình nghiền, đảm bảo hiệu suất hoạt động liên tục mà không gây tắc nghẽn.
• Máy trộn - máy khuấy công nghiệp, điều chỉnh tốc độ phù hợp từng loại vật liệu: Đối với các ngành hóa chất, thực phẩm, hoặc vật liệu xây dựng, máy trộn và máy khuấy thường phải xử lý các loại vật liệu có độ nhớt và yêu cầu khuấy trộn khác nhau. Khả năng điều chỉnh tốc độ linh hoạt của motor giảm tốc 3 cấp cho phép người vận hành chọn tốc độ khuấy tối ưu cho từng loại hỗn hợp, từ đó đảm bảo chất lượng sản phẩm cuối cùng đồng nhất và tiết kiệm năng lượng đáng kể.
• Thiết bị vận chuyển - nâng hạ, yêu cầu mô-men xoắn lớn và tốc độ thấp ổn định: Cầu trục, tời kéo hoặc các hệ thống vận chuyển vật liệu trong kho bãi thường đòi hỏi mô-men xoắn khởi động lớn để nâng hạ tải nặng và tốc độ vận hành thấp, ổn định để đảm bảo an toàn. Tầng giảm tốc NMRV 75 cung cấp mô-men xoắn cần thiết, trong khi bộ UDL cho phép tinh chỉnh tốc độ di chuyển một cách mượt mà, tránh tình trạng giật cục khi khởi động hoặc dừng.
• Ngành chế biến gỗ - bao bì - nông sản, cần truyền động chính xác và hoạt động lâu dài: Trong các ngành sản xuất như chế biến gỗ, các máy cưa, máy bào cần tốc độ cắt ổn định để đạt độ chính xác cao. Tương tự, trong ngành bao bì và nông sản, các máy đóng gói, phân loại yêu cầu sự đồng bộ và độ bền bỉ. Motor giảm tốc 3 cấp này cung cấp sự kết hợp lý tưởng giữa độ bền, khả năng điều chỉnh và hiệu suất, đảm bảo máy móc hoạt động liên tục và chính xác, giảm thiểu thời gian dừng máy bảo trì.
• Máy sản xuất liên tục, đòi hỏi khả năng chạy bền bỉ 24/7: Nhiều nhà máy hiện đại vận hành theo mô hình 24/7. Các thiết bị truyền động cần có độ bền vượt trội và khả năng hoạt động ổn định trong thời gian dài. Cấu trúc chắc chắn, hệ thống tản nhiệt hiệu quả và các thành phần được lựa chọn kỹ lưỡng của motor giảm tốc 3 cấp (2 UDL 2.2kW và 1 NMRV 75) đảm bảo rằng nó có thể đáp ứng những yêu cầu khắt khe này, giảm thiểu rủi ro hỏng hóc và duy trì năng suất sản xuất cao.

Ưu điểm vượt trội của Motor giảm tốc 3 cấp (2 UDL 2.2kW và 1 NMRV 75)

Motor giảm tốc 3 cấp (2 UDL 2.2kW và 1 NMRV 75) được nhiều kỹ sư và nhà quản lý sản xuất đánh giá cao nhờ tập hợp các ưu điểm kỹ thuật và vận hành nổi bật. Những lợi ích này trực tiếp góp phần vào việc tối ưu hóa hiệu suất và giảm chi phí trong các quy trình công nghiệp.

• Điều chỉnh tốc độ linh hoạt nhờ 2 bộ UDL: Với sự tích hợp của hai bộ điều tốc vô cấp UDL, hệ thống này mang lại khả năng điều chỉnh tốc độ đầu ra cực kỳ linh hoạt. Phạm vi điều chỉnh rộng, cho phép người dùng tinh chỉnh tốc độ một cách chính xác đến từng vòng/phút, phù hợp với mọi yêu cầu của quy trình sản xuất, từ tốc độ rất thấp đến trung bình. Tính năng này tối ưu hóa việc kiểm soát quy trình và giảm thiểu lỗi.
• Mô-men xoắn cực lớn nhờ tầng giảm tốc NMRV 75: Hộp giảm tốc trục vít NMRV 75 đảm nhiệm vai trò then chốt trong việc khuếch đại mô-men xoắn đầu ra. Thiết kế trục vít bánh vít không chỉ tạo ra tỉ số truyền lớn mà còn có khả năng tự hãm ở một số tỉ số truyền nhất định, ngăn chặn quá trình quay ngược, đảm bảo an toàn cho các ứng dụng nâng hạ. Điều này đặc biệt có giá trị cho các ứng dụng yêu cầu lực kéo mạnh mẽ và khả năng chịu tải cao.
• Vận hành êm và ít rung: Sự kết hợp giữa động cơ điện chất lượng cao, các bộ điều tốc UDL được cân bằng tốt và hộp giảm tốc NMRV với bánh vít bằng đồng thau, giúp hệ thống vận hành một cách đặc biệt êm ái. Giảm thiểu rung động không chỉ tạo ra môi trường làm việc dễ chịu hơn mà còn bảo vệ các thiết bị cơ khí khác trong dây chuyền khỏi mài mòn sớm, từ đó kéo dài tuổi thọ của toàn bộ hệ thống máy móc.
• Lắp đặt linh hoạt, thiết kế nhỏ gọn: Dù mang trong mình công suất và tỉ số truyền lớn, cụm motor giảm tốc 3 cấp (2 UDL 2.2kW và 1 NMRV 75) vẫn duy trì một thiết kế khá nhỏ gọn. Thiết kế module hóa cho phép lắp đặt linh hoạt theo nhiều hướng và vị trí khác nhau, dễ dàng tích hợp vào các không gian máy móc có sẵn. Điều này giúp tối ưu hóa không gian nhà xưởng và giảm chi phí cho việc thiết kế lại hệ thống.
• Độ bền cao, chịu tải tốt, phù hợp môi trường công nghiệp liên tục: Các thành phần của hệ thống được chế tạo từ vật liệu cao cấp như gang đúc, nhôm hợp kim, thép hợp kim tôi cứng và đồng thau đặc biệt. Quy trình gia công chính xác và kiểm soát chất lượng nghiêm ngặt đảm bảo độ bền vượt trội, khả năng chịu tải trọng lớn và vận hành ổn định trong môi trường công nghiệp khắc nghiệt, thường xuyên hoạt động 24/7 mà không cần dừng nghỉ.
• Hiệu suất truyền động ổn định, tối ưu hóa năng lượng đầu vào: Cấu trúc truyền động được tối ưu hóa nhằm giảm thiểu tổn thất năng lượng. Dù là một hệ thống đa tầng, việc lựa chọn các bộ phận có hiệu suất cao giúp chuyển hóa năng lượng điện thành năng lượng cơ học một cách hiệu quả nhất. Điều này không chỉ giúp tiết kiệm chi phí điện năng mà còn góp phần vào việc vận hành bền vững của doanh nghiệp.

Chính sách bảo hành - Vận chuyển ưu việt tại Giamtoctainang.com

Khi lựa chọn motor giảm tốc 220V tại Giamtoctainang.com, quý khách hàng sẽ luôn nhận được sự hỗ trợ tận tình thông qua các chính sách về bảo hành, vận chuyển và hậu mãi một cách rõ ràng, minh bạch. Chúng tôi cam kết không chỉ cung cấp những sản phẩm motor giảm tốc chất lượng cao với mức giá hợp lý mà còn đồng hành cùng khách hàng trong suốt quá trình sử dụng, nhằm đảm bảo hiệu quả vận hành và độ bền tối ưu cho mọi thiết bị.

Thời gian bảo hành động cơ lên đến 24 tháng

Mỗi dòng mô tơ giảm tốc 220V được phân phối bởi Giamtoctainang.com đều hưởng chế độ bảo hành dài hạn 24 tháng. Trong suốt giai đoạn này, nếu sản phẩm phát sinh lỗi kỹ thuật do nhà sản xuất, quý khách sẽ được hỗ trợ kiểm tra, bảo trì và thay thế linh kiện hoàn toàn miễn phí. Chính sách bảo hành này áp dụng đồng bộ cho cả khách hàng cá nhân mua lẻ và các đại lý phân phối sản phẩm.

Vận chuyển nhanh chóng - Đóng gói cẩn thận trên toàn quốc

Giamtoctainang.com cung cấp dịch vụ giao hàng trên phạm vi toàn quốc, đảm bảo rằng hộp giảm tốc liền động cơ cùng các loại motor giảm tốc chân đế, motor giảm tốc mặt bích đều được đóng gói kỹ lưỡng, bảo vệ tối đa trong quá trình vận chuyển. Mỗi đơn hàng sẽ được giao đúng thời gian và địa chỉ yêu cầu, giúp khách hàng nhận sản phẩm nguyên vẹn, sẵn sàng cho việc lắp đặt và đưa vào sử dụng.

Động cơ giảm tốc chất lượng hàng đầu - Ứng dụng công nghệ tiên tiến

Các sản phẩm động cơ giảm tốc 220V có mặt tại Giamtoctainang.com được chế tạo dựa trên công nghệ hiện đại, đảm bảo khả năng vận hành êm ái, tối ưu hóa mức tiêu thụ điện năng và duy trì độ bền bỉ trong các môi trường công nghiệp khắc nghiệt. Với cấu trúc thiết kế vững chắc, khả năng truyền động ổn định và tuổi thọ vượt trội, sản phẩm của chúng tôi giúp các doanh nghiệp tiết kiệm đáng kể chi phí bảo dưỡng và vận hành.

Mức giá cạnh tranh - Chiết khấu hấp dẫn cho đơn hàng lớn

Giamtoctainang.com chuyên cung cấp motor giảm tốc trực tiếp từ nhà sản xuất, loại bỏ các khâu trung gian, từ đó mang đến cho thị trường những sản phẩm động cơ giảm tốc với giá thành tốt nhất. Đặc biệt, những khách hàng mua motor giảm tốc với số lượng lớn hoặc các đối tác đại lý sẽ được hưởng mức chiết khấu ưu đãi cùng chính sách hỗ trợ kỹ thuật chu đáo.

Giao dịch minh bạch - Cung cấp đầy đủ giấy tờ CO, CQ

Chúng tôi cam kết thực hiện mọi giao dịch mua bán motor giảm tốc một cách minh bạch, rõ ràng và chuyên nghiệp. Mỗi sản phẩm được cung cấp đều đi kèm đầy đủ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ), giúp khách hàng hoàn toàn an tâm khi tích hợp sản phẩm vào các dự án, nhà máy hay hệ thống truyền động công nghiệp của mình.

Liên hệ mua hàng tại Giamtoctainang.com

Nếu bạn cần tư vấn thêm hoặc đặt mua motor giảm tốc, vui lòng liên hệ với Giamtoctainang.com qua các kênh sau:

• Số điện thoại: 0918 827 329
• Zalo: 0918827329
