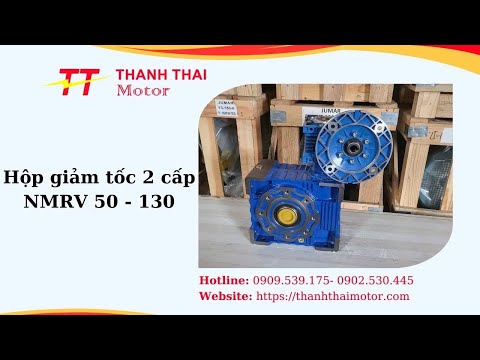

Hộp giảm tốc 2 cấp NMRV 50 – 130

Hộp giảm tốc 2 cấp NMRV 50 là thiết bị truyền động cơ học kết hợp hai bộ giảm tốc trục vít NMRV, tối ưu hóa tỉ số truyền và mô-men xoắn. Cấu trúc này mang lại khả năng giảm tốc sâu, vận hành ổn định và hiệu suất cao. Nó được thiết kế đặc biệt cho các ứng dụng công nghiệp yêu cầu lực kéo mạnh cùng tốc độ quay thấp.

Key Takeaways: Hộp giảm tốc 2 cấp NMRV 50

• Kết hợp hai cấp giảm tốc trục vít NMRV, nâng cao tỉ số truyền tổng thể.
• Vận hành êm ái, độ bền vượt trội nhờ vật liệu hợp kim nhôm và gia công chính xác.
• Tối ưu cho ứng dụng công nghiệp cần mô-men xoắn cao, tốc độ quay thấp.
• Dễ dàng lắp đặt và bảo trì, giúp tiết kiệm chi phí vận hành lâu dài.
• Giải pháp hiệu quả cho hệ thống băng tải, máy khuấy và các thiết bị tự động hóa.

Phân tích sâu hơn về cấu tạo và tính năng, người dùng có thể đánh giá toàn diện tiềm năng của dòng sản phẩm này trong các hệ thống sản xuất phức tạp.

Tổng quan thiết kế hộp giảm tốc 2 cấp NMRV 50

Hộp giảm tốc 2 cấp NMRV 50 đại diện cho một bước tiến trong công nghệ truyền động, được thiết kế để cung cấp tỉ số truyền lớn và mô-men xoắn vượt trội trong một kết cấu nhỏ gọn. Thiết kế trục vít - bánh vít vuông góc là nền tảng, đảm bảo truyền lực mượt mà, đồng thời giảm thiểu không gian lắp đặt cần thiết.Vỏ hộp được đúc từ hợp kim nhôm cao cấp, một vật liệu được chọn lựa kỹ lưỡng vì đặc tính nhẹ, khả năng chống ăn mòn hiệu quả và đặc biệt là khả năng tản nhiệt tối ưu. Điều này rất quan trọng để duy trì nhiệt độ hoạt động ổn định, kéo dài tuổi thọ của hệ thống trong môi trường công nghiệp khắc nghiệt.Cấu trúc bên trong, với hệ thống trục vít và bánh vít được gia công chính xác bằng công nghệ CNC, đảm bảo sự ăn khớp hoàn hảo. Điều này giảm thiểu ma sát phát sinh, duy trì mức độ ồn thấp, đồng thời đơn giản hóa quy trình lắp đặt ngay cả trong những không gian hạn chế. Hộp giảm tốc 2 cấp NMRV 50 được thiết kế để hoạt động liên tục, đáng tin cậy.

Cấu tạo chi tiết của hộp giảm tốc 2 cấp NMRV 50

Hộp giảm tốc 2 cấp NMRV 50 được cấu thành từ hai bộ giảm tốc trục vít NMRV riêng biệt, kết nối tuần tự để đạt được tỉ số truyền cao hơn. Cụ thể, trục ra của hộp giảm tốc NMRV thứ nhất (thường là cỡ 50) được khớp nối với trục vào của hộp giảm tốc NMRV thứ hai (có thể là cỡ 130 hoặc tương đương) thông qua một khớp nối trung gian chuyên dụng.Khớp nối trung gian này đóng vai trò quan trọng trong việc duy trì sự đồng tâm giữa hai cấp, giảm thiểu rung động và đảm bảo truyền mô-men xoắn ổn định xuyên suốt hệ thống. Các bộ phận cấu thành chính của hộp giảm tốc 2 cấp NMRV 50 bao gồm:

• Trục vít: Chế tạo từ thép hợp kim chịu mài mòn cao, bề mặt được tôi cứng và mài bóng tinh xảo. Điều này giảm thiểu ma sát trượt và kéo dài tuổi thọ vận hành.
• Bánh vít: Sản xuất từ hợp kim đồng hoặc đồng thau đặc biệt, vật liệu này cung cấp khả năng truyền lực ổn định, chống mài mòn tốt và góp phần vào việc giảm thiểu tiếng ồn.
• Vỏ hộp: Đúc nguyên khối từ hợp kim nhôm, cung cấp trọng lượng nhẹ nhưng có độ cứng vững cao, khả năng chống ăn mòn vượt trội và tản nhiệt hiệu quả.
• Khớp nối trung gian NMRV: Đảm bảo kết nối chính xác giữa hai cấp giảm tốc, hạn chế tối đa sự lệch tâm và rung lắc trong quá trình vận hành.
• Trục vào: Được thiết kế để lắp đặt trực tiếp với động cơ điện hoặc thông qua các khớp nối mềm, mặt bích.
• Trục ra: Được chế tạo từ thép cứng chịu lực, có thể ở dạng trục đặc hoặc trục rỗng. Điều này tạo sự linh hoạt cao trong việc kết nối với các cơ cấu tải như băng tải, máy khuấy hoặc vít tải.

Thông số kỹ thuật cơ bản của hộp giảm tốc 2 cấp NMRV 50

Việc nắm rõ các thông số kỹ thuật là yếu tố then chốt để lựa chọn hộp giảm tốc phù hợp với yêu cầu ứng dụng cụ thể. Dưới đây là bảng tổng hợp các thông số cơ bản cho dòng hộp giảm tốc 2 cấp NMRV 50, thường kết hợp với cỡ 130 cho cấp thứ hai:

Những giá trị này cung cấp một cái nhìn tổng quan, nhưng người dùng cần tham khảo biểu đồ hiệu suất chi tiết từ nhà sản xuất để đưa ra quyết định cuối cùng.

Nguyên lý hoạt động và hiệu suất của NMRV 50

Hộp giảm tốc 2 cấp NMRV 50 hoạt động dựa trên nguyên lý truyền động trục vít - bánh vít nối tiếp. Ở cấp thứ nhất, trục vít của động cơ truyền động đến bánh vít của hộp NMRV cỡ 50, làm giảm tốc độ quay và tăng mô-men xoắn lần đầu. Trục ra của cấp này sau đó được truyền tới trục vào của cấp giảm tốc thứ hai, tiếp tục quá trình giảm tốc và tăng mô-men.Sự kết hợp này tạo ra một tỉ số truyền tổng thể rất lớn, cho phép đạt được tốc độ quay đầu ra cực thấp trong khi vẫn đảm bảo lực mô-men xoắn mạnh mẽ. Hiệu suất truyền động của hệ thống được tối ưu hóa thông qua việc sử dụng vật liệu chất lượng cao và quy trình gia công chính xác, giảm thiểu tổn thất năng lượng do ma sát.Mặc dù hiệu suất của từng cấp giảm tốc trục vít có thể không cao bằng một số loại giảm tốc bánh răng trụ, nhưng khi được thiết kế thành cấu hình 2 cấp, hộp giảm tốc 2 cấp NMRV 50 vẫn đạt được hiệu quả vượt trội. Đặc biệt là trong các ứng dụng yêu cầu tỉ số truyền cao mà không gian lắp đặt bị hạn chế.

Ứng dụng thực tế của hộp giảm tốc 2 cấp NMRV 50

Khả năng giảm tốc sâu, tăng mô-men xoắn đáng kể và vận hành ổn định khiến hộp giảm tốc 2 cấp NMRV 50 trở thành một giải pháp truyền động không thể thiếu trong nhiều ngành công nghiệp. Thiết bị này cung cấp lực kéo mạnh mẽ và tốc độ quay chậm lý tưởng cho các quy trình đòi hỏi độ chính xác và kiểm soát cao.Sự linh hoạt trong thiết kế và khả năng chịu tải tốt đã mở rộng phạm vi ứng dụng của hộp giảm tốc 2 cấp NMRV 50 trong các hệ thống sản xuất. Nó đảm bảo hiệu quả vận hành và độ bền bỉ trong môi trường công nghiệp khắc nghiệt. Dưới đây là một số lĩnh vực ứng dụng điển hình:

• Hệ thống băng tải và băng chuyền: Cung cấp lực kéo mạnh để di chuyển các vật liệu nặng hoặc duy trì tốc độ ổn định trong dây chuyền sản xuất và đóng gói hàng hóa.
• Máy khuấy và máy trộn: Đảm bảo tốc độ quay chậm nhưng đủ mạnh để trộn đều các vật liệu trong ngành thực phẩm, hóa chất hoặc xây dựng.
• Máy cuộn và máy dệt: Kiểm soát chính xác tốc độ cuộn vải hoặc các vật liệu khác, giữ cho quá trình sản xuất diễn ra trơn tru, tránh đứt gãy.
• Thiết bị nâng hạ và vít tải: Cung cấp mô-men xoắn lớn để di chuyển hàng hóa theo phương thẳng đứng hoặc ngang, đặc biệt trong các kho bãi và nhà máy.
• Hệ thống tự động hóa: Tích hợp vào các cơ cấu quay của máy móc cần tốc độ thấp và lực kéo mạnh, tối ưu hóa quy trình sản xuất tự động.

Ưu điểm nổi bật của hộp giảm tốc 2 cấp NMRV 50

Hộp giảm tốc 2 cấp NMRV 50 được ưa chuộng rộng rãi trong các ứng dụng công nghiệp nhờ những ưu điểm vượt trội về thiết kế và hiệu năng. Các lợi ích này góp phần vào việc tối ưu hóa hiệu suất hoạt động và giảm chi phí vận hành cho doanh nghiệp.Sự kết hợp của các yếu tố cấu thành và công nghệ sản xuất tiên tiến mang lại một giải pháp truyền động bền bỉ. Người dùng sẽ tìm thấy giá trị lâu dài từ việc tích hợp sản phẩm này vào hệ thống máy móc của mình.

• Thiết kế nhỏ gọn, trọng lượng nhẹ: Dễ dàng lắp đặt trong các không gian hạn chế, giúp tiết kiệm diện tích cho dây chuyền sản xuất.
• Cấu trúc vững chắc, chịu tải cao: Đảm bảo khả năng vận hành liên tục và ổn định dưới tải trọng lớn, tăng cường độ tin cậy của hệ thống.
• Hoạt động êm ái, giảm rung và tiếng ồn: Tạo môi trường làm việc thoải mái hơn, đồng thời phù hợp với các ứng dụng yêu cầu độ chính xác cao.
• Tỉ số truyền lớn, mô-men xoắn mạnh mẽ: Cung cấp lực kéo cần thiết cho các thiết bị công nghiệp nặng, duy trì hiệu suất truyền động cao.
• Khả năng tản nhiệt tốt: Vật liệu hợp kim nhôm chất lượng cao giúp tản nhiệt hiệu quả, duy trì nhiệt độ ổn định trong quá trình vận hành.
• Dễ bảo trì, linh kiện phổ biến: Giảm thiểu thời gian ngừng máy, giúp thay thế nhanh chóng và tiết kiệm chi phí bảo dưỡng.

Lựa chọn và lắp đặt hộp giảm tốc NMRV 50 hiệu quả

Việc lựa chọn hộp giảm tốc 2 cấp NMRV 50 đòi hỏi sự cân nhắc kỹ lưỡng về các yếu tố kỹ thuật và môi trường vận hành. Đầu tiên, cần xác định chính xác tỉ số truyền yêu cầu dựa trên tốc độ động cơ và tốc độ đầu ra mong muốn của tải. Mô-men xoắn cần thiết cho ứng dụng cũng là một thông số cực kỳ quan trọng, đảm bảo hộp giảm tốc có đủ khả năng chịu tải.Kích thước khung, đường kính trục vào và ra phải tương thích với động cơ và thiết bị tải để đảm bảo việc lắp đặt được thuận tiện. Về lắp đặt, hộp giảm tốc NMRV 50 có thể được gắn theo nhiều hướng khác nhau, nhờ thiết kế linh hoạt của vỏ nhôm. Đảm bảo mặt bích và trục được căn chỉnh đồng tâm là yếu tố then chốt để tránh rung động và mài mòn sớm.Việc sử dụng khớp nối linh hoạt giữa động cơ và trục vào, cũng như giữa trục ra và tải, có thể giúp hấp thụ một phần rung động và giảm tải trọng động. Sử dụng đúng loại dầu bôi trơn và mức dầu phù hợp theo khuyến nghị của nhà sản xuất là điều bắt buộc. Thực hiện kiểm tra định kỳ để phát hiện sớm các dấu hiệu bất thường như tiếng ồn lạ hoặc nhiệt độ tăng cao.

Case Study: Tối ưu hóa hệ thống băng tải với NMRV 50

Tại Giamtoctainang.com, chúng tôi đã đối mặt với một thách thức truyền động đáng kể từ một khách hàng trong ngành sản xuất gạch men. Hệ thống băng tải chuyển gạch thô của họ thường xuyên gặp sự cố do hộp giảm tốc cũ không cung cấp đủ mô-men xoắn. Đặc biệt là khi băng tải phải di chuyển các mẻ gạch có khối lượng lớn, dẫn đến tình trạng trượt tải và giảm năng suất.Sau khi phân tích kỹ lưỡng, chúng tôi nhận thấy hộp giảm tốc hiện tại chỉ là loại 1 cấp với tỉ số truyền thấp, không đáp ứng được yêu cầu về lực kéo. Giải pháp được đề xuất là tích hợp hộp giảm tốc 2 cấp NMRV 50, kết nối với một động cơ điện 3 pha công suất 3.7kW. Chúng tôi đã chọn một cấu hình NMRV 50 kết hợp với NMRV 130, đạt tỉ số truyền tổng lên đến 1/300.Việc lắp đặt được thực hiện cẩn thận, đảm bảo sự đồng tâm tuyệt đối giữa các trục và sử dụng khớp nối mềm để giảm chấn. Kết quả sau triển khai là ấn tượng: hệ thống băng tải hoạt động ổn định chưa từng có, không còn hiện tượng trượt tải ngay cả với trọng lượng gạch tối đa. Tiếng ồn giảm đáng kể, và nhiệt độ hoạt động của hộp giảm tốc duy trì ở mức ổn định dưới 50 độ C, ngay cả sau nhiều giờ vận hành liên tục. Năng suất của dây chuyền sản xuất đã tăng 15% trong tháng đầu tiên, chứng minh hiệu quả vượt trội của hộp giảm tốc 2 cấp NMRV 50 trong các ứng dụng công nghiệp đòi hỏi mô-men xoắn cao và độ tin cậy.

So sánh hộp giảm tốc NMRV 50 với các dòng tương đương

Để đưa ra quyết định tối ưu, việc so sánh hộp giảm tốc 2 cấp NMRV 50 với các dòng sản phẩm giảm tốc khác là cần thiết. Đặc điểm nổi bật của NMRV 50 chính là sự kết hợp giữa thiết kế nhỏ gọn và khả năng tạo ra tỉ số truyền cực lớn, vượt xa các hộp giảm tốc trục vít đơn cấp thông thường.Khi so sánh với hộp giảm tốc bánh răng trụ, NMRV 50 thường có kích thước nhỏ hơn đáng kể cho cùng một tỉ số truyền, đặc biệt ở các tỉ số truyền cao. Tuy nhiên, hiệu suất truyền động của NMRV 50 có thể thấp hơn đôi chút so với hộp giảm tốc bánh răng trụ, vốn nổi tiếng với hiệu suất cao hơn. Bù lại, NMRV 50 hoạt động êm ái hơn, ít rung động và có khả năng tự hãm ở một số tỉ số truyền nhất định, một ưu điểm quan trọng trong các ứng dụng nâng hạ hoặc giữ tải.Đối với các dòng hộp giảm tốc trục vít khác trên thị trường, hộp giảm tốc 2 cấp NMRV 50 thường vượt trội về độ bền và chất lượng vật liệu. Hợp kim nhôm đúc nguyên khối và quy trình gia công chính xác của NMRV 50 đảm bảo tuổi thọ cao và khả năng chống ăn mòn hiệu quả. Trong khi đó, một số sản phẩm giá rẻ hơn có thể sử dụng vật liệu kém chất lượng, dẫn đến tuổi thọ ngắn hơn và hiệu suất giảm sút nhanh chóng.

Bảng so sánh hộp giảm tốc 2 cấp NMRV 50

Từ bảng so sánh, rõ ràng hộp giảm tốc 2 cấp NMRV 50 là lựa chọn lý tưởng cho những ứng dụng cụ thể đòi hỏi sự cân bằng giữa tỉ số truyền cao, không gian nhỏ gọn và hoạt động êm ái.

Bảo trì và kéo dài tuổi thọ hộp giảm tốc 2 cấp NMRV 50

Để đảm bảo hộp giảm tốc 2 cấp NMRV 50 hoạt động bền bỉ và hiệu quả tối đa, việc tuân thủ các quy trình bảo trì định kỳ là cực kỳ quan trọng. Một chiến lược bảo trì tốt không chỉ kéo dài tuổi thọ của thiết bị mà còn ngăn ngừa các sự cố không mong muốn, giảm thiểu thời gian ngừng máy và chi phí sửa chữa.Kiểm tra mức dầu bôi trơn thường xuyên là bước đầu tiên và cơ bản nhất. Dầu không chỉ có tác dụng bôi trơn mà còn giúp tản nhiệt, bảo vệ các bộ phận bên trong khỏi mài mòn. Việc thay dầu định kỳ theo khuyến nghị của nhà sản xuất, thường là sau 1000-2000 giờ hoạt động ban đầu và sau đó là mỗi 4000-6000 giờ, sẽ giữ cho hệ thống luôn trong tình trạng tốt nhất.Kiểm tra độ kín của phớt chặn dầu để tránh rò rỉ, và đảm bảo không có bụi bẩn hoặc hơi ẩm xâm nhập vào bên trong. Các dấu hiệu như tiếng ồn lạ, rung động bất thường hoặc nhiệt độ vỏ hộp tăng cao đột ngột cần được chú ý và điều tra ngay lập tức. Đây có thể là tín hiệu của vòng bi bị hỏng hoặc trục vít, bánh vít bị mài mòn quá mức.Ngoài ra, định kỳ kiểm tra các bulong lắp đặt, đảm bảo chúng luôn được siết chặt đúng lực. Bất kỳ sự lỏng lẻo nào cũng có thể dẫn đến rung động, gây hư hại cho hộp giảm tốc và các thiết bị liên quan. Thực hiện các bước bảo trì này một cách nhất quán sẽ tối đa hóa hiệu suất và độ tin cậy của hộp giảm tốc 2 cấp NMRV 50.

Chính sách bảo hành, giao hàng và cam kết tại Giamtoctainang.com

Khách hàng khi mua hộp giảm tốc tại Giamtoctainang.com sẽ nhận được những quyền lợi sau:

Bảo hành đến 24 tháng

Mọi sản phẩm hộp giảm tốc (hộp số giảm tốc) từ Giamtoctainang.com đều được hỗ trợ bảo hành chính hãng lên tới 24 tháng. Chúng tôi cam kết mang đến sự an tâm tuyệt đối cho khách hàng với chính sách hậu mãi minh bạch và quy trình xử lý nhanh gọn.

Giao hàng toàn quốc

Dịch vụ giao hàng của chúng tôi phủ sóng khắp 63 tỉnh thành cả nước. Bất kể vị trí địa lý, sản phẩm sẽ được chuyển đến tận tay khách hàng một cách nhanh chóng và an toàn tuyệt đối.

Sản phẩm đạt chuẩn chất lượng Châu Âu với công nghệ Đức

Các loại hộp giảm tốc của Giamtoctainang.com được chế tạo dựa trên công nghệ Đức hiện đại, tuân thủ các tiêu chuẩn chất lượng Châu Âu nghiêm ngặt. Điều này đảm bảo hiệu suất hoạt động ổn định và tuổi thọ sản phẩm lâu dài.

Giá cả cạnh tranh, chiết khấu tốt cho đại lý và khách hàng số lượng lớn

Chúng tôi cung cấp mức giá cạnh tranh cùng nhiều chương trình ưu đãi đặc biệt cho khách hàng mua số lượng lớn và các đại lý. Mua hàng với số lượng càng lớn, quý khách càng nhận được chiết khấu hấp dẫn, giúp tối đa hóa lợi nhuận.

Đầy đủ giấy tờ chứng nhận: CO, CQ,...

Tất cả sản phẩm đều đi kèm với đầy đủ chứng nhận nguồn gốc xuất xứ (CO) và chứng nhận chất lượng (CQ). Những giấy tờ này là minh chứng rõ ràng về chất lượng, giúp khách hàng hoàn toàn tin tưởng khi sử dụng trong các dự án hay công trình có yêu cầu kỹ thuật cao.
