Sơ đồ 1 sợi là gì? Cách đọc sơ đồ 1 sợi đơn giản

Trong lĩnh vực kỹ thuật điện công nghiệp, việc nắm vững cách đọc và hiểu các bản vẽ kỹ thuật là điều cốt yếu. Một trong những bản vẽ phổ biến và quan trọng nhất chính là sơ đồ 1 sợi. Việc hiểu rõ sơ đồ 1 sợi không chỉ hỗ trợ thiết kế, lắp đặt hệ thống điện chính xác. Nó còn đảm bảo an toàn, hiệu quả tối ưu trong vận hành các thiết bị, đặc biệt là các loại động cơ điện hay motor điện.

Giamtoctainang.com, với đội ngũ kỹ thuật viên dày dạn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor, sẽ cung cấp cái nhìn toàn diện về sơ đồ 1 sợi và ứng dụng của nó trong quản lý hệ thống điện công nghiệp và dân dụng.

Sơ đồ 1 sợi là gì?

Sơ đồ 1 sợi, hay còn gọi là sơ đồ đơn tuyến, là một dạng biểu diễn đơn giản hóa của hệ thống điện ba pha phức tạp. Thay vì vẽ chi tiết cả ba dây pha, sơ đồ này chỉ sử dụng một đường duy nhất để biểu thị cho cả ba pha. Điều này giúp bản vẽ trở nên gọn gàng, rõ ràng và dễ hiểu hơn rất nhiều.

Ý nghĩa cốt lõi của sơ đồ 1 sợi là mang lại cái nhìn tổng quan về cấu trúc hệ thống điện. Nó thể hiện mối liên kết giữa các thành phần chính như máy biến áp, máy cắt, aptomat, và đặc biệt là các phụ tải quan trọng như động cơ điện. Bản vẽ này giúp người đọc nhanh chóng nắm bắt được dòng năng lượng từ nguồn cấp đến các thiết bị tiêu thụ, hiểu được nguyên lý hoạt động tổng thể mà không bị quá tải bởi các chi tiết phức tạp.

Cách đọc sơ đồ 1 sợi

Để đọc và vận hành một hệ thống có motor điện dựa trên sơ đồ 1 sợi, bạn cần nhận biết các ký hiệu tiêu chuẩn hóa của các thiết bị điện. Mỗi ký hiệu đại diện cho một thành phần cụ thể và vai trò của nó trong mạch điện.

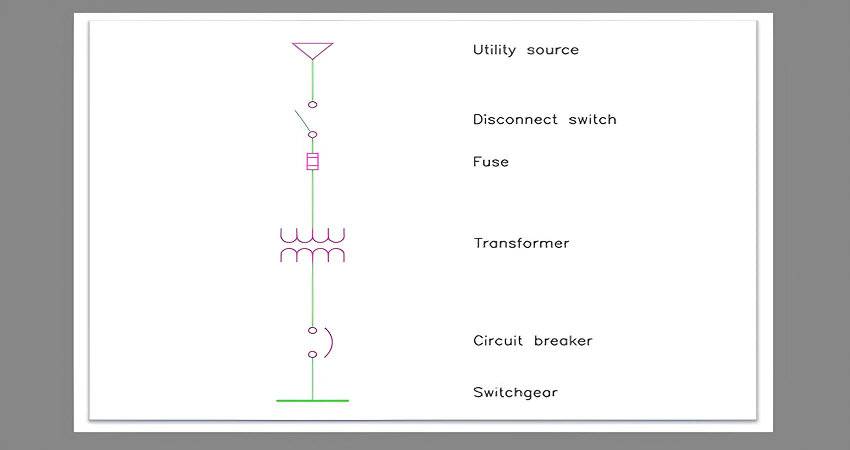

Một sơ đồ 1 sợi điển hình sẽ bao gồm các thành phần sau:

• Nguồn cấp (power source): Đây là điểm khởi đầu cung cấp năng lượng cho toàn bộ hệ thống điện.
• Máy biến áp (transformer): Thiết bị có chức năng tăng hoặc hạ điện áp, điều chỉnh mức điện áp phù hợp cho các phụ tải khác nhau.
• Máy cắt (circuit breaker): Là thiết bị bảo vệ chính, có khả năng tự động ngắt mạch khi phát hiện sự cố như quá tải hoặc ngắn mạch, đảm bảo an toàn cho hệ thống và thiết bị.
• Dao cách ly (isolator switch): Dùng để cách ly an toàn một phần của hệ thống khỏi nguồn điện. Thường được sử dụng trước khi bảo trì hoặc sửa chữa, để tránh tai nạn điện giật.
• Contactor/Khởi động từ: Thiết bị dùng để đóng cắt mạch điện cho phụ tải, đặc biệt quan trọng đối với việc điều khiển các loại motor điện công nghiệp.
• Rơ le bảo vệ (protection relay): Có nhiệm vụ cảm biến các sự cố trong hệ thống (như quá dòng, quá áp, mất pha) và gửi tín hiệu để máy cắt hoạt động, bảo vệ các thiết bị.
• Phụ tải (load): Là các thiết bị tiêu thụ điện, trong đó động cơ điện là một trong những phụ tải quan trọng và phổ biến nhất trong cả dân dụng và công nghiệp. Việc lựa chọn và mua motor điện phù hợp với thông số trên sơ đồ 1 sợi là rất cần thiết để đảm bảo hiệu suất.

Ứng dụng của sơ đồ 1 sợi trong hệ thống điện

Trong các hệ thống điện hiện đại, khả năng đọc hiểu sơ đồ 1 sợi là yếu tố then chốt để kiểm soát và vận hành hiệu quả. Đây không chỉ là một bản vẽ kỹ thuật thông thường mà còn là một “bản đồ tư duy”. Nó giúp kỹ sư và kỹ thuật viên dễ dàng nắm bắt cấu trúc tổng thể, dòng điện, vị trí thiết bị đóng cắt và cách thức phân phối điện năng.

Sơ đồ 1 sợi ứng dụng trong thiết kế và lắp đặt động cơ điện

Khi thiết kế một nhà máy, xưởng sản xuất hoặc bất kỳ dây chuyền nào, kỹ sư sử dụng sơ đồ 1 sợi để quy hoạch toàn bộ hệ thống cấp điện. Sơ đồ 1 sợi này cho phép xác định vị trí chính xác của từng động cơ điện, lựa chọn tiết diện dây dẫn phù hợp. Đồng thời, nó giúp tính toán thông số kỹ thuật cho các thiết bị bảo vệ đi kèm. Dựa vào sơ đồ 1 sợi, đội ngũ thi công có thể tiến hành lắp đặt các tủ điện, kéo dây và kết nối các mô tơ điện một cách chính xác và có hệ thống.

Ví dụ, sơ đồ 1 sợi sẽ chỉ rõ một motor điện 220v cụ thể được cấp nguồn từ đâu, qua aptomat có định mức bao nhiêu Ampe và được điều khiển bởi contactor nào. Khi cần mua động cơ điện mới hoặc thay thế, chỉ cần nhìn vào sơ đồ là có thể biết chính xác loại cần thiết. Nhiều doanh nghiệp tìm kiếm đơn vị bán motor điện uy tín như Giamtoctainang.com để đảm bảo chất lượng. Nếu bạn cần mua động cơ điện, mua mô tơ điện, mua motor hay tìm nơi bán động cơ điện, hãy tham khảo các nhà cung cấp chuyên nghiệp để có được sản phẩm tốt nhất.

Vai trò của sơ đồ 1 sợi trong vận hành và bảo trì motor điện

Trong quá trình vận hành, sơ đồ 1 sợi là kim chỉ nam không thể thiếu cho các kỹ thuật viên. Khi một động cơ điện gặp sự cố, chẳng hạn như quá tải, mất pha hoặc chập cháy, kỹ thuật viên sẽ dựa vào sơ đồ 1 sợi để nhanh chóng khoanh vùng nguyên nhân. Họ có thể truy ngược từ vị trí của motor điện trên sơ đồ về tủ điện điều khiển, kiểm tra các thiết bị bảo vệ liên quan (như rơ le nhiệt, aptomat) và xác định chính xác điểm xảy ra lỗi. Điều này giúp giảm thiểu thời gian ngừng máy và chi phí sửa chữa.

Đối với công tác bảo trì định kỳ, sơ đồ 1 sợi giúp lập kế hoạch một cách an toàn và hiệu quả. Kỹ thuật viên sẽ biết chính xác cần phải ngắt dao cách ly hay máy cắt nào để cô lập hoàn toàn nguồn điện cấp cho mô tơ điện cần sửa chữa, tránh các tai nạn đáng tiếc. Việc tìm mua motor phù hợp để thay thế cũng trở nên dễ dàng hơn nhờ các thông số chi tiết trên sơ đồ 1 sợi. Hiện nay, có nhiều nơi bán mô tơ điện với các mức giá motor khác nhau. Việc lựa chọn một động cơ điện giá rẻ nhưng vẫn đảm bảo chất lượng là ưu tiên của nhiều nhà máy, đặc biệt là khi tìm kiếm động cơ điện công nghiệp.

Ưu điểm và nhược điểm của sơ đồ 1 sợi

Dù là một công cụ hữu ích, sơ đồ 1 sợi cũng có những ưu điểm và nhược điểm riêng cần được cân nhắc khi sử dụng trong thiết kế và vận hành hệ thống điện.

Ưu điểm của sơ đồ 1 sợi

• Đơn giản và dễ đọc: Đây là ưu điểm nổi bật nhất của sơ đồ 1 sợi. Việc chỉ sử dụng một đường duy nhất để biểu thị ba pha giúp bản vẽ rất gọn gàng. Nó giúp người đọc nhanh chóng nắm bắt cấu trúc tổng thể và các thành phần chính của hệ thống.
• Cái nhìn tổng quan hệ thống: Sơ đồ 1 sợi cung cấp cái nhìn toàn diện về luồng năng lượng từ nguồn cấp đến các phụ tải. Nó giúp dễ dàng theo dõi đường đi của điện năng trong hệ thống.
• Hiệu quả trong thiết kế ban đầu: Trong giai đoạn thiết kế sơ bộ, sơ đồ 1 sợi giúp kỹ sư quy hoạch nhanh chóng vị trí các thiết bị chính. Nó hỗ trợ lựa chọn thông số cơ bản cho các loại động cơ điện và thiết bị bảo vệ.
• Hỗ trợ vận hành và bảo trì: Khi có sự cố với động cơ điện hoặc bất kỳ thiết bị nào, sơ đồ 1 sợi giúp kỹ thuật viên khoanh vùng lỗi nhanh chóng. Nó cũng là công cụ quan trọng để lập kế hoạch bảo trì an toàn, đảm bảo việc cách ly nguồn điện chính xác.
• Giảm thiểu sự phức tạp: Đối với các hệ thống lớn với nhiều dây dẫn và kết nối phức tạp, sơ đồ 1 sợi giúp tránh sự quá tải thông tin. Nó tập trung vào các thông tin cốt lõi, dễ dàng truyền đạt ý tưởng thiết kế.

Nhược điểm của sơ đồ 1 sợi

• Thiếu chi tiết kỹ thuật: Nhược điểm chính của sơ đồ 1 sợi là thiếu các chi tiết cụ thể về kết nối pha và dây dẫn riêng lẻ. Điều này có thể gây khó khăn khi cần đấu nối chính xác từng dây.
• Không thể hiện đầy đủ sơ đồ đấu nối: Đối với việc lắp đặt chi tiết, đặc biệt là các mạch điều khiển phức tạp cho motor điện, sơ đồ 1 sợi không cung cấp đủ thông tin. Cần phải kết hợp với sơ đồ nguyên lý hoặc sơ đồ đấu nối chi tiết hơn.
• Khó khăn khi khắc phục sự cố phức tạp: Trong trường hợp sự cố liên quan đến mất pha hoặc các lỗi cụ thể của từng pha, sơ đồ 1 sợi có thể không đủ để xác định nguyên nhân. Kỹ thuật viên sẽ cần các sơ đồ chi tiết hơn để chẩn đoán.
• Yêu cầu kinh nghiệm đọc hiểu: Để sử dụng hiệu quả sơ đồ 1 sợi, người đọc cần có kiến thức cơ bản về điện và các ký hiệu tiêu chuẩn. Người mới bắt đầu có thể gặp khó khăn trong việc suy luận các chi tiết ẩn.

Lựa chọn motor điện phù hợp dựa trên sơ đồ 1 sợi

Sơ đồ 1 sợi cung cấp các thông số kỹ thuật quan trọng như điện áp, dòng định mức và công suất của nhánh cấp cho phụ tải. Dựa vào những thông tin này, người dùng có thể lựa chọn loại motor điện tốt nhất cho ứng dụng của mình. Ví dụ, nếu sơ đồ chỉ rõ một nhánh điện 220V, bạn phải chọn một motor điện 220v hoặc mô tơ điện 220v tương ứng. Nếu là nhánh 3 pha 380V, bạn cần một động cơ điện công nghiệp 3 pha.

Các thông tin về thiết bị bảo vệ trên sơ đồ 1 sợi cũng gợi ý về công suất của động cơ điện. Một aptomat có dòng định mức cao cho thấy nhánh đó được thiết kế cho một motor điện công suất lớn. Khi cần mua motor, việc tham khảo sơ đồ 1 sợi sẽ giúp bạn đưa ra quyết định chính xác, tránh mua sai sản phẩm, gây lãng phí hoặc không đảm bảo an toàn. Nhiều người tìm kiếm các loại động cơ điện nhập khẩu vì chất lượng vượt trội và độ bền cao. Việc mua động cơ điện cần được cân nhắc kỹ lưỡng về thông số và nhà cung cấp. Giamtoctainang.com cung cấp nhiều loại motor điện tốt nhất phù hợp với đa dạng nhu cầu.

Sản phẩm động cơ giảm tốc và hộp giảm tốc tại Giamtoctainang.com

Tại Giamtoctainang.com, chúng tôi tự hào cung cấp đa dạng các sản phẩm cơ điện chất lượng cao, phục vụ cho nhiều ngành công nghiệp khác nhau. Với sự kế thừa và phát triển từ Thành Thái Motor, chúng tôi cam kết mang đến những giải pháp tối ưu cho quý khách hàng, từ động cơ giảm tốc tải nặng đến các loại hộp giảm tốc chuyên dụng.

Các sản phẩm chính mà chúng tôi cung cấp bao gồm:

• Động cơ giảm tốc:
  • Động cơ giảm tốc tải nặng: Được thiết kế để chịu tải trọng lớn, hoạt động bền bỉ trong môi trường khắc nghiệt, lý tưởng cho các ứng dụng công nghiệp nặng.
• Hộp giảm tốc:
  • Cycloid: Cung cấp tỷ số truyền cao, độ chính xác và hiệu quả tối ưu.
  • Điều tốc cơ: Cho phép điều chỉnh tốc độ đầu ra linh hoạt, phù hợp với các ứng dụng cần thay đổi tốc độ thường xuyên.
  • NMRV: Hộp giảm tốc trục vít bánh vít nhỏ gọn, hiệu quả cao, được sử dụng rộng rãi trong nhiều ngành công nghiệp.
  • Tải nặng HB, chuyển hướng T: Thiết kế đặc biệt cho các ứng dụng tải nặng, cần khả năng chuyển hướng hoặc góc truyền động cụ thể.
  • Tải nặng trục song song F: Giải pháp cho các hệ thống cần truyền động công suất lớn với trục đầu vào và đầu ra song song.
  • Tải nặng trục vuông góc K: Lý tưởng cho các ứng dụng yêu cầu truyền động trục vuông góc, chịu tải cao.
  • Tải nặng trục vuông góc S: Tương tự loại K, được tối ưu cho các yêu cầu đặc biệt về không gian và hiệu suất.
  • Trục vít, Bánh vít: Thiết kế đơn giản, phổ biến, cung cấp tỷ số truyền lớn và khả năng tự hãm.
  • Vít me: Dùng trong các hệ thống yêu cầu chuyển động tịnh tiến chính xác cao.
  • ZQ: Hộp giảm tốc bánh răng trụ, được ứng dụng rộng rãi trong nhiều loại máy móc.

Chúng tôi tập trung vào các sản phẩm động cơ giảm tốc và hộp giảm tốc, không kinh doanh các sản phẩm cơ khí khác. Để được tư vấn chi tiết về sản phẩm, giá motor và nhận báo giá các loại động cơ điện nhập khẩu, motor điện tốt nhất, động cơ điện giá rẻ, motor điện pha 220v, mua mô tơ điện hay bán mô tơ điện, vui lòng liên hệ trực tiếp với Giamtoctainang.com qua số điện thoại 0918 827 329 hoặc Zalo 0918827329.

Câu hỏi thường gặp về sơ đồ 1 sợi

Dưới đây là một số câu hỏi phổ biến liên quan đến sơ đồ 1 sợi, giúp bạn hiểu rõ hơn về ứng dụng và tầm quan trọng của nó.

1. Sơ đồ 1 sợi có thể thay thế hoàn toàn sơ đồ nguyên lý không?

Không, sơ đồ 1 sợi cung cấp cái nhìn tổng quan, không thay thế hoàn toàn sơ đồ nguyên lý. Sơ đồ nguyên lý biểu diễn chi tiết các kết nối pha và dây dẫn, cần thiết cho việc lắp đặt và khắc phục sự cố phức tạp.

2. Làm thế nào để biết công suất của động cơ điện trên sơ đồ 1 sợi?

Công suất của động cơ điện thường không được ghi trực tiếp trên sơ đồ 1 sợi. Tuy nhiên, có thể suy ra từ thông số của các thiết bị bảo vệ (aptomat, rơ le nhiệt) và tiết diện dây dẫn của nhánh cấp nguồn.

3. Sơ đồ 1 sợi có được sử dụng trong hệ thống điện dân dụng không?

Có, sơ đồ 1 sợi cũng được sử dụng trong các hệ thống điện dân dụng quy mô lớn, như tòa nhà chung cư hoặc khu dân cư. Nó giúp biểu diễn tổng quan hệ thống phân phối điện đến các căn hộ hoặc khu vực.

4. Ký hiệu trên sơ đồ 1 sợi có tiêu chuẩn quốc tế không?

Có, các ký hiệu trên sơ đồ 1 sợi tuân theo các tiêu chuẩn quốc tế như IEC (International Electrotechnical Commission) hoặc ANSI (American National Standards Institute). Điều này giúp dễ dàng đọc hiểu trên toàn cầu.

5. Tại sao sơ đồ 1 sợi chỉ vẽ một dây duy nhất cho ba pha?

Mục đích của sơ đồ 1 sợi là đơn giản hóa bản vẽ, tập trung vào mối liên hệ tổng quan và nguyên lý phân phối điện. Việc chỉ vẽ một dây giúp tránh sự phức tạp và rối rắm của ba dây pha, tăng tính dễ đọc.

Kết luận

Sơ đồ 1 sợi là một công cụ mạnh mẽ và không thể thiếu trong ngành điện công nghiệp. Việc hiểu và áp dụng thành thạo sơ đồ 1 sợi mang lại lợi ích to lớn. Từ việc đảm bảo thiết kế chính xác, thi công an toàn cho đến vận hành và bảo trì hiệu quả các hệ thống điện. Đặc biệt là các hệ thống có sử dụng số lượng lớn động cơ điện và motor điện.

Sơ đồ 1 sợi không chỉ là một bản vẽ kỹ thuật mà còn là ngôn ngữ chung. Nó giúp các kỹ sư, kỹ thuật viên và nhà quản lý phối hợp nhịp nhàng, đảm bảo sự ổn định và tin cậy cho toàn bộ hoạt động sản xuất. Đối với bất kỳ ai đang làm việc với các loại motor điện, từ motor điện pha 220v dân dụng đến động cơ điện công nghiệp phức tạp, kỹ năng đọc hiểu sơ đồ 1 sợi chính là chìa khóa để làm chủ công nghệ, tối ưu hóa hiệu suất công việc và nâng cao an toàn lao động. Hãy liên hệ Giamtoctainang.com để được tư vấn các giải pháp điện cơ phù hợp nhất.
