Sơ đồ nguyên lý là gì? Tầm quan trọng và cách vẽ hiệu quả

Sơ đồ nguyên lý là gì? Nó là một biểu đồ thể hiện mối quan hệ giữa các thành phần trong một hệ thống. Điều này giúp người dùng dễ dàng hiểu và phân tích hoạt động của hệ thống đó.

Bài viết này sẽ đi sâu về định nghĩa sơ đồ nguyên lý là gì, khám phá tầm quan trọng và các loại phổ biến. Chúng tôi cũng sẽ hướng dẫn cách vẽ sơ đồ nguyên lý một cách hiệu quả nhất. Vậy cụ thể sơ đồ nguyên lý và vai trò của nó ra sao trong kỹ thuật?

Để hiểu rõ hơn về các khái niệm liên quan, bạn có thể tham khảo thêm về công suất định mức của các dụng cụ điện. Qua đó, bạn sẽ có cái nhìn toàn diện hơn về sơ đồ nguyên lý trong hệ thống điện.

Sơ đồ nguyên lý là gì?

Sơ đồ nguyên lý là một dạng biểu đồ minh họa mối quan hệ điện tử giữa các thành phần trong một mạch điện. Khác với sơ đồ vật lý, sơ đồ nguyên lý chú trọng mô tả nguyên tắc hoạt động của mạch.

Nó không quan tâm đến vị trí hay cách lắp đặt cụ thể của các linh kiện trong không gian ba chiều. Để thực sự hiểu rõ, chúng ta cần nhìn vào chức năng cốt lõi của nó.

Việc nắm vững sơ đồ nguyên lý sẽ là nền tảng cho mọi thiết kế điện tử. Đây là yếu tố quan trọng để làm việc hiệu quả với các mạch.

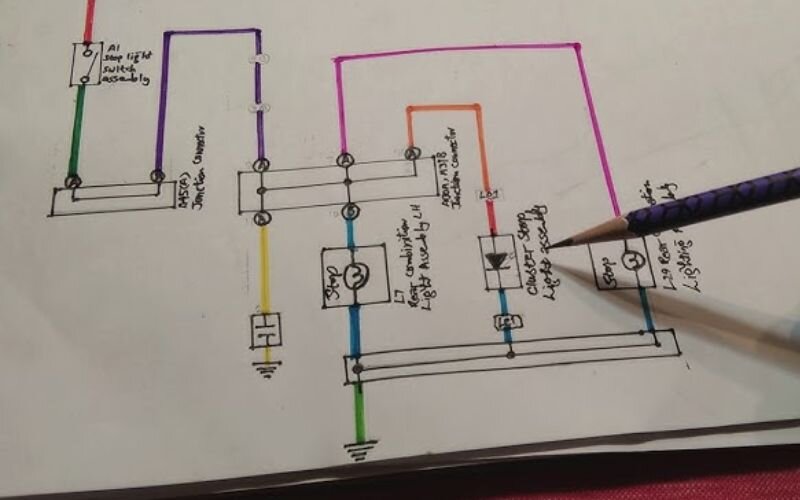

Sơ đồ nguyên lý tiếng anh là gì?

Sơ đồ nguyên lý trong tiếng Anh thường được gọi là Schematic Diagram hoặc đơn giản là Schematic. Đây là thuật ngữ chuẩn được sử dụng rộng rãi trong kỹ thuật điện tử trên toàn thế giới, giúp mọi người hiểu rõ khái niệm này.

Tầm quan trọng của sơ đồ nguyên lý

Sơ đồ nguyên lý là một công cụ thiết kế và phân tích quan trọng trong nhiều lĩnh vực, đặc biệt là trong kỹ thuật, điện tử và cơ khí. Dưới đây là những lý do tại sao sơ đồ nguyên lý lại có tầm quan trọng lớn.

Nó giải thích sâu hơn về sơ đồ nguyên lý trong bối cảnh ứng dụng thực tế. Việc hiểu rõ sơ đồ nguyên lý là chìa khóa để giải mã mọi hệ thống.

• Sơ đồ nguyên lý cung cấp một cái nhìn tổng quan về cách hoạt động của một hệ thống. Nó giúp người dùng dễ dàng hình dung các thành phần và cách chúng tương tác với nhau. Từ đó, người dùng nắm bắt được bức tranh toàn cảnh của mạch, hiểu rõ hơn chức năng tổng quan.
• Sơ đồ nguyên lý là một phần không thể thiếu trong quá trình thiết kế hệ thống. Nó giúp kỹ sư xác định các thành phần cần thiết và cách chúng sẽ được kết nối. Mục tiêu là tối ưu hóa thiết kế để đạt hiệu suất cao nhất.
• Khi gặp sự cố, sơ đồ nguyên lý giúp kỹ thuật viên xác định nhanh chóng nguyên nhân và vị trí các linh kiện cần kiểm tra hoặc thay thế. Điều này rút ngắn thời gian khắc phục sự cố, minh họa rõ rệt ứng dụng thực tiễn của công cụ này.
• Bằng cách cung cấp hướng dẫn rõ ràng về cách lắp đặt và vận hành hệ thống, sơ đồ nguyên lý giúp giảm thiểu sai sót trong thi công. Từ đó, tiết kiệm thời gian và chi phí cho dự án. Đây là một khía cạnh quan trọng khi tìm hiểu công cụ này.
• Sơ đồ nguyên lý là tài liệu quan trọng trong giáo dục kỹ thuật. Nó giúp sinh viên và học sinh hiểu rõ hơn về các khái niệm lý thuyết và ứng dụng thực tiễn của các mạch điện tử.

Những hạn chế của sơ đồ nguyên lý

Mặc dù có nhiều ưu điểm, sơ đồ nguyên lý cũng tồn tại một số hạn chế. Việc nắm rõ những thách thức này cũng cần được xem xét.

• Độ phức tạp: Với các hệ thống lớn, sơ đồ nguyên lý có thể trở nên cực kỳ phức tạp. Điều này khiến việc đọc và phân tích trở nên khó khăn, đòi hỏi nhiều thời gian và kinh nghiệm.
• Yêu cầu kiến thức chuyên môn: Để hiểu và thiết kế sơ đồ nguyên lý, người dùng cần có kiến thức sâu rộng về điện tử và các ký hiệu chuẩn. Nếu không có nền tảng này, việc hiểu sơ đồ nguyên lý sẽ rất khó khăn.
• Không thể hiện bố cục vật lý: Sơ đồ nguyên lý tập trung vào mối liên kết điện, không chỉ ra vị trí vật lý hay cách bố trí linh kiện trong không gian. Điều này khác biệt so với sơ đồ lắp đặt.
• Bỏ qua yếu tố thực tế: Sơ đồ nguyên lý thường lý tưởng hóa các linh kiện, bỏ qua các yếu tố như nhiễu, dung sai linh kiện hoặc các vấn đề vật lý khác có thể ảnh hưởng đến hoạt động thực tế của mạch.

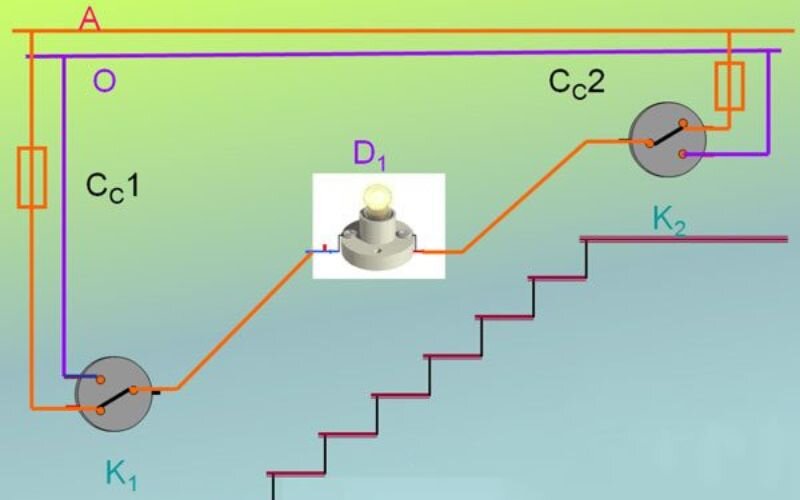

Ứng dụng của sơ đồ nguyên lý điện

Công dụng của sơ đồ nguyên lý điện là vô cùng to lớn trong các lĩnh vực kỹ thuật, điện tử và cơ khí. Dưới đây là những ví dụ chính cho thấy vai trò của nó.

Nó giúp làm rõ hơn sơ đồ nguyên lý thông qua các ứng dụng cụ thể. Mỗi ứng dụng đều cho thấy tầm quan trọng của sơ đồ nguyên lý trong thực tiễn.

• Sơ đồ nguyên lý giúp kỹ sư hình dung và lập kế hoạch thiết kế hệ thống. Từ đó, họ xác định các thành phần cần thiết và cách chúng kết nối với nhau một cách logic. Hiểu sơ đồ nguyên lý giúp quá trình này hiệu quả hơn.
• Nó cho phép phân tích các yếu tố ảnh hưởng đến hiệu suất của hệ thống. Điều này giúp tối ưu hóa thiết kế và cải thiện hiệu suất hoạt động của mạch. Đây là một chức năng then chốt của sơ đồ nguyên lý trong kỹ thuật.
• Khi xảy ra sự cố, sơ đồ nguyên lý giúp kỹ thuật viên xác định vị trí linh kiện và tìm ra nguyên nhân vấn đề. Từ đó, đưa ra biện pháp sửa chữa nhanh chóng và chính xác. Khả năng này minh chứng cho giá trị của việc biết sơ đồ nguyên lý.
• Sơ đồ nguyên lý là công cụ quan trọng trong giáo dục kỹ thuật. Nó giúp sinh viên và học viên hiểu rõ hơn về cách hoạt động của các hệ thống và linh kiện điện tử. Đây là câu trả lời thực tiễn cho câu hỏi sơ đồ nguyên lý là gì.
• Trong lĩnh vực tự động hóa, sơ đồ nguyên lý giúp lập trình viên và kỹ sư thiết kế các hệ thống điều khiển tự động và robot phức tạp. Nắm vững sơ đồ nguyên lý là điều cần thiết để phát triển các hệ thống này một cách hiệu quả.
• Nó cũng là công cụ hữu ích để truyền đạt ý tưởng và kế hoạch giữa các thành viên trong nhóm. Từ kỹ sư thiết kế đến kỹ thuật viên lắp đặt, sơ đồ nguyên lý giúp đảm bảo sự đồng bộ trong công việc. Điều này nhấn mạnh khía cạnh giao tiếp của sơ đồ nguyên lý.

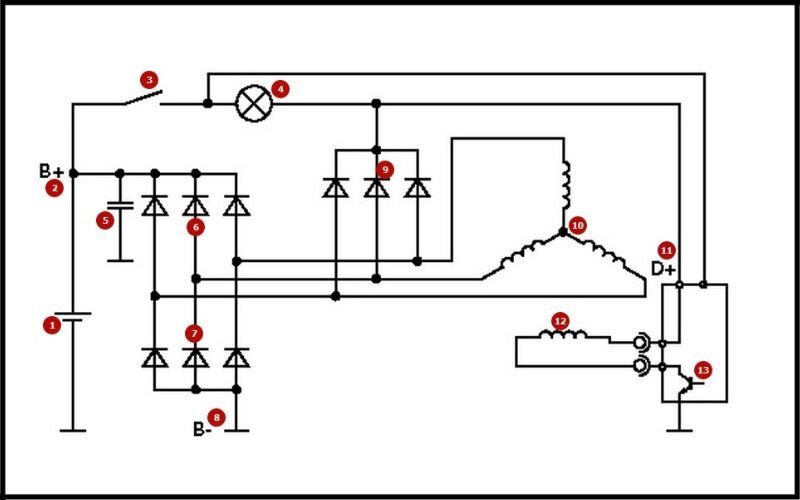

Các loại sơ đồ nguyên lý

Dưới đây là một số loại sơ đồ nguyên lý phổ biến. Mỗi loại có những đặc điểm và ứng dụng riêng trong lĩnh vực điện tử và kỹ thuật.

Việc hiểu rõ các loại sơ đồ này giúp chúng ta có cái nhìn toàn diện hơn về sơ đồ nguyên lý, đặc biệt khi phân loại chúng. Từ đó, bạn sẽ hiểu sâu hơn sơ đồ nguyên lý là gì trong từng trường hợp cụ thể.

Sơ đồ dòng chảy

Sơ đồ dòng chảy sử dụng các biểu tượng hình học để mô tả quy trình hoặc chuỗi hoạt động trong một hệ thống. Nó thể hiện cách thông tin hoặc tín hiệu di chuyển qua các giai đoạn khác nhau.

Loại sơ đồ này thường được sử dụng trong lập trình, quy trình sản xuất hoặc điều khiển tự động. Nó giúp người dùng dễ dàng theo dõi dòng chảy của quá trình và xác định các điểm quyết định.

Sơ đồ dòng điện

Sơ đồ dòng điện trình bày cách các thiết bị và linh kiện được kết nối với nhau bằng các dây dẫn. Nó thể hiện chi tiết các kết nối vật lý trong mạch điện, bao gồm cả vị trí và đường đi của dây.

Loại sơ đồ này hữu ích trong lắp đặt và bảo trì hệ thống điện. Nó giúp kỹ thuật viên xác định các kết nối và vị trí của các thành phần trong không gian thực tế. Khi hiểu sơ đồ nguyên lý qua dạng này, việc sửa chữa sẽ dễ dàng hơn.

Sơ đồ mạch điện

Đây là loại sơ đồ thể hiện mạch điện bằng các ký hiệu tiêu chuẩn cho các linh kiện điện tử (như điện trở, tụ điện và cuộn cảm) và đường dẫn kết nối giữa chúng. Vẽ sơ đồ nguyên lý mạch điện thường được sử dụng phổ biến trong thiết kế và phân tích mạch điện. Nó giúp làm rõ sơ đồ nguyên lý là gì một cách trực quan.

Biết cách vẽ sơ đồ nguyên lý của mạch điện giúp kỹ sư hiểu rõ nguyên lý hoạt động là gì. Đồng thời, nó tạo ra bản thiết kế rõ ràng, dễ hiểu cho việc phát triển sản phẩm.

Điều này cũng giúp làm rõ sơ đồ nguyên lý trong ngữ cảnh cụ thể này, và cách vẽ sơ đồ nguyên lý trong thực tế. Sơ đồ mạch điện là một phần không thể thiếu.

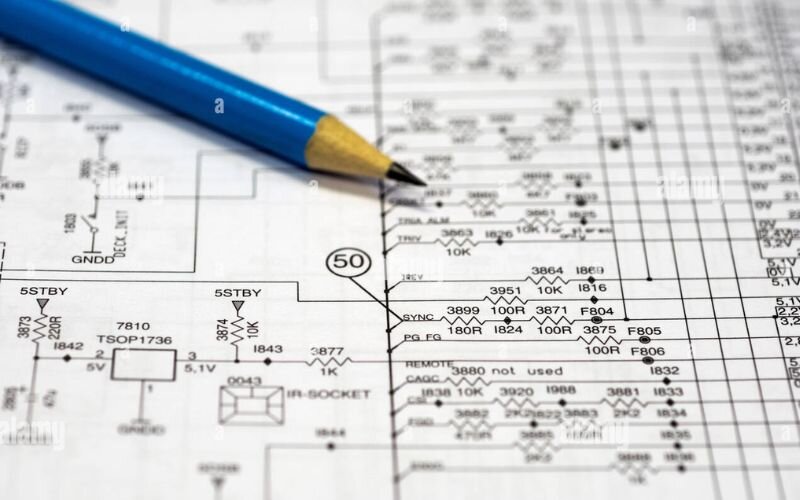

Các thành phần trong sơ đồ nguyên lý

Sơ đồ nguyên lý sử dụng các biểu tượng và ký hiệu để đại diện cho các thành phần cơ bản trong mạch điện. Dưới đây là những thành phần phổ biến thường thấy trong sơ đồ nguyên lý.

Chúng giúp bạn hiểu rõ hơn về cấu trúc và định nghĩa sơ đồ nguyên lý thông qua các bộ phận cấu thành. Việc nhận diện từng thành phần là bước đầu tiên để hiểu sơ đồ nguyên lý là gì.

• Nguồn điện: Thường được biểu diễn bằng một hình chữ nhật hoặc hình tròn với các ký hiệu điện áp. Nguồn điện giúp cung cấp năng lượng cho toàn bộ mạch điện, đảm bảo các linh kiện hoạt động. Đây là một phần cơ bản của sơ đồ nguyên lý.
• Điện trở: Có ký hiệu là một đường thẳng có các gạch ngang hoặc hình chữ nhật. Điện trở được dùng để giới hạn dòng điện trong mạch và tạo ra điện áp rơi mong muốn.
• Tụ điện: Tụ điện được ký hiệu bằng hai đường thẳng song song, một đường có thể cong lại. Chức năng chính của nó là lưu trữ điện năng và giải phóng nó khi cần thiết, ổn định điện áp.
• Cuộn cảm: Ký hiệu là một đường dây cuộn lại thành hình xoắn. Cuộn cảm giúp lưu trữ năng lượng dưới dạng từ trường và chống lại sự thay đổi dòng điện, được dùng trong các bộ lọc.
• Công tắc: Ký hiệu là một đường gãy hoặc một mũi tên chỉ vào một điểm. Công tắc có nhiệm vụ mở hoặc đóng mạch điện, cho phép hoặc ngăn chặn dòng điện chảy qua.
• Diode:
  • Ký hiệu: Một mũi tên chỉ vào một đường thẳng.
  • Chức năng: Cho phép dòng điện chảy qua theo một hướng nhất định và ngăn chặn nó theo hướng ngược lại, thường dùng để chỉnh lưu.
• Transistor:
  • Ký hiệu: Một biểu tượng hình tròn với ba chân (cực gốc, cực góp, cực phát).
  • Chức năng: Hoạt động như một công tắc điện tử hoặc bộ khuếch đại dòng điện, là linh kiện cơ bản trong nhiều mạch số và tương tự. Vai trò của nó trong sơ đồ nguyên lý là gì rất quan trọng.
• Điện áp: Thường không có ký hiệu riêng, nhưng điện áp giữa hai điểm có thể được chỉ định bằng các giá trị. Đây là thước đo năng lượng điện mà các điện tích mang theo, đại diện cho “áp lực” đẩy dòng điện.
• Dòng điện: Thường được biểu diễn bằng các mũi tên chỉ chiều dòng chảy. Đây là lượng điện tích di chuyển qua một điểm trong mạch trong một khoảng thời gian nhất định, là sự chuyển động của các hạt mang điện.

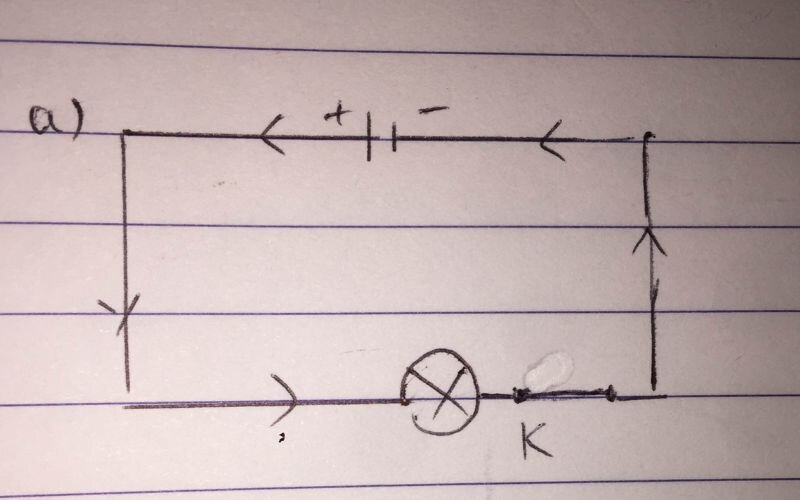

Cách vẽ sơ đồ nguyên lý

Vẽ sơ đồ nguyên lý đòi hỏi sự tỉ mỉ và tuân thủ các quy ước chuẩn để đảm bảo tính chính xác và dễ hiểu. Dưới đây là các bước chi tiết để bạn tạo ra một sơ đồ nguyên lý hoàn chỉnh.

Qua đó, bạn sẽ củng cố kiến thức về sơ đồ nguyên lý, từ khâu chuẩn bị đến thực hành. Đây là một kỹ năng cần thiết cho mọi kỹ sư.

Chuẩn bị

Trước khi bắt tay vào vẽ sơ đồ nguyên lý, bạn cần xác định rõ các yếu tố sau để quá trình thực hiện diễn ra suôn sẻ và hiệu quả:

Bước 1: Xác định chức năng của mạch: Bạn cần biết mạch này làm gì. Ví dụ: mạch nguồn 5V, mạch điều khiển đèn LED, hay mạch khuếch đại âm thanh. Việc này giúp bạn hình dung được các khối chức năng chính và các linh kiện liên quan, từ đó hiểu rõ hơn về sơ đồ nguyên lý của hệ thống.

Bước 2: Liệt kê các linh kiện: Ghi ra danh sách tất cả các linh kiện cần thiết cho mạch, bao gồm các linh kiện thụ động (Điện trở, tụ điện, cuộn cảm), các linh kiện bán dẫn (Transistor, Diode, IC), và các linh kiện khác (Động cơ điện, Rơ-le, LED, công tắc). Chú ý rằng với các ứng dụng công nghiệp, bạn có thể cần các loại motor điện công nghiệp hoặc motor điện 220v. Khi lựa chọn, cần xem xét nhiều yếu tố như giá motor, nơi bán motor điện hoặc bán động cơ điện, các lựa chọn để mua motor điện, mua motor, hay mua mô tơ điện phù hợp. Việc tìm kiếm động cơ điện giá rẻ mà vẫn đảm bảo chất lượng, hoặc cân nhắc các dòng motor điện tốt nhất và động cơ điện nhập khẩu cũng là các yếu tố quan trọng. Thêm vào đó, việc biết nơi mua động cơ điện, bán mô tơ điện, cũng như hiểu về các loại mô tơ điện, mô tơ điện 220v, motor điện pha 220v là rất cần thiết. Việc lựa chọn đúng linh kiện sẽ ảnh hưởng trực tiếp đến hiệu quả của sơ đồ nguyên lý là gì.

Bước 3: Chọn công cụ vẽ: Bạn có thể vẽ bằng tay hoặc sử dụng phần mềm chuyên dụng, tùy thuộc vào độ phức tạp của sơ đồ và yêu cầu công việc.

• Vẽ bằng tay: Phù hợp với các mạch đơn giản hoặc khi phác thảo ý tưởng nhanh. Bạn chỉ cần giấy trắng và bút.
• Phần mềm (được khuyên dùng): Đây là cách chuyên nghiệp và hiệu quả nhất. Một số phần mềm phổ biến hiện nay là KiCad (miễn phí), Altium Designer, Eagle, và Proteus. Các phần mềm này có thư viện linh kiện phong phú và nhiều tính năng hỗ trợ, giúp việc vẽ sơ đồ nguyên lý chính xác hơn. Tuy nhiên, để tạo ra một sơ đồ nguyên lý chuyên nghiệp, phần mềm là lựa chọn tốt nhất.

Các bước vẽ cơ bản

Đây là quy trình chung khi bạn bắt đầu vẽ sơ đồ nguyên lý. Nó giúp bạn tổ chức các thành phần và kết nối chúng một cách hợp lý và dễ đọc, làm rõ sơ đồ nguyên lý là gì trong quá trình thực hành.

Bước 1: Bắt đầu từ bên trái sang phải: Đây là một quy ước chung để sơ đồ dễ đọc và dễ theo dõi luồng tín hiệu. Các thành phần được sắp xếp theo trình tự xử lý của mạch.

• Nguồn cấp (Input): Thường đặt ở phía bên trái của sơ đồ.
• Đầu ra (Output): Thường đặt ở phía bên phải.
• Luồng tín hiệu: Di chuyển từ trái sang phải, từ trên xuống dưới theo quy tắc đọc thông thường.

Bước 2: Đặt các linh kiện: Đặt các linh kiện vào không gian làm việc. Cố gắng nhóm các linh kiện có chức năng tương tự hoặc liên quan đến nhau lại gần để tạo thành các khối chức năng riêng biệt. Điều này giúp sơ đồ trở nên có tổ chức hơn.

Bước 3: Sử dụng ký hiệu tiêu chuẩn: Mỗi linh kiện đều có một ký hiệu chuẩn quốc tế. Việc sử dụng đúng ký hiệu giúp mọi người trong ngành đều có thể đọc và hiểu sơ đồ của bạn, tránh nhầm lẫn.

• Điện trở: Ký hiệu hình chữ nhật hoặc đường zig-zag.
• Tụ điện: Ký hiệu hai vạch song song, một vạch thẳng và một vạch cong (cho tụ phân cực).
• Nguồn điện áp: Ký hiệu hai đường song song (một dài, một ngắn) hoặc mũi tên chỉ lên/xuống.

Bước 4: Kết nối các linh kiện: Sử dụng đường thẳng để biểu thị dây dẫn. Cố gắng vẽ các đường thẳng song song hoặc vuông góc với nhau để sơ đồ gọn gàng, tránh các đường chéo không cần thiết. Điều này tăng tính thẩm mỹ và dễ theo dõi.

Bước 5: Đánh dấu các điểm nối (Junctions):

• Khi hai hoặc nhiều dây dẫn gặp nhau và nối với nhau, hãy đánh dấu bằng một chấm tròn đen tại điểm giao nhau.
• Khi một dây dẫn đi qua một dây khác nhưng không nối, không đánh dấu chấm tròn. Việc này giúp phân biệt rõ ràng các điểm nối mạch.

Các quy tắc và mẹo chuyên nghiệp

Để sơ đồ của bạn trở nên hoàn hảo, dễ đọc và chuyên nghiệp, hãy tuân thủ các quy tắc và mẹo sau đây. Chúng sẽ giúp bạn tạo ra một bản vẽ sơ đồ nguyên lý chất lượng cao.

Đồng thời, bạn sẽ hiểu rõ hơn về sơ đồ nguyên lý là gì trong thực hành. Nó cũng cho thấy cách áp dụng các nguyên tắc để tạo ra sơ đồ nguyên lý một cách tối ưu.

• Quy tắc 1: Đặt tên và giá trị cho linh kiện.
  • Mỗi linh kiện cần một định danh duy nhất (ví dụ: R1, R2, C1, C2, U1).
  • Ghi rõ giá trị của linh kiện bên cạnh ký hiệu (ví dụ: R1 – 10kΩ, C2 – 10uF). Đối với động cơ điện, hãy ghi rõ loại và công suất.
• Quy tắc 2: Sắp xếp theo khối chức năng.
  • Thay vì đặt tất cả linh kiện lung tung, hãy nhóm chúng lại theo chức năng.
  • Ví dụ: Nhóm các linh kiện của khối nguồn cấp điện vào một khu vực, nhóm các linh kiện của khối xử lý (microcontroller) vào một khu vực khác. Điều này giúp người đọc dễ dàng phân tích mạch hơn.
• Quy tắc 3: Sử dụng các ký hiệu đặc biệt cho nguồn và đất.
  • Không cần vẽ dây nối từ mọi linh kiện về điểm đất. Thay vào đó, hãy sử dụng ký hiệu Ground (GND).
  • Tương tự, sử dụng các ký hiệu VCC, VDD, VEE để thể hiện các điểm cấp nguồn, giúp sơ đồ gọn gàng hơn rất nhiều và tránh rối mắt.
• Quy tắc 4: Thêm chú thích.
  • Sử dụng các đoạn văn bản ngắn để giải thích các chức năng quan trọng của mạch hoặc các lưu ý đặc biệt. Ví dụ: “Bộ lọc nhiễu đầu vào”, “Mạch bảo vệ quá áp”.
  • Điều này đặc biệt hữu ích khi thiết kế các mạch phức tạp liên quan đến motor điện hoặc động cơ điện.

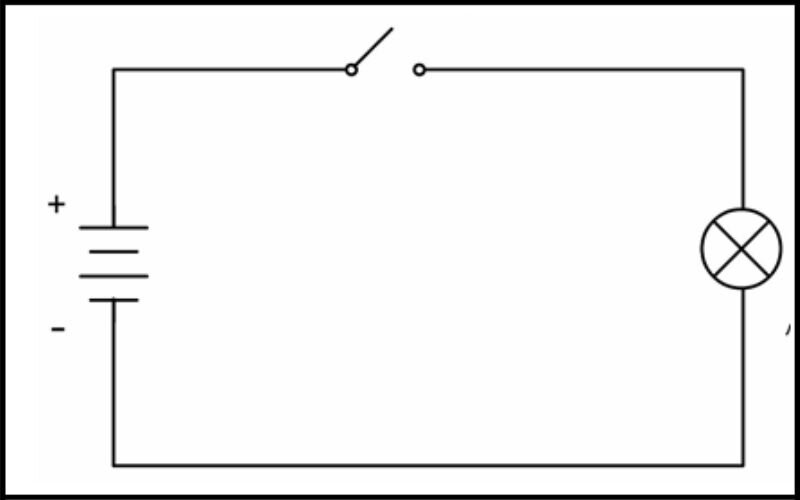

Những lưu ý khi vẽ sơ đồ nguyên lý

Khi vẽ sơ đồ nguyên lý, việc chú ý đến một số nguyên tắc và lưu ý quan trọng sẽ giúp tạo ra sơ đồ rõ ràng và chính xác. Đây là những điểm cần ghi nhớ để nâng cao chất lượng bản vẽ của bạn.

Đồng thời, nó đảm bảo bạn hiểu đúng sơ đồ nguyên lý là gì khi thực hiện, cũng như các yếu tố cần cân nhắc khi triển khai. Thực hành đúng cách là chìa khóa thành công.

• Đảm bảo sử dụng các biểu tượng và ký hiệu tiêu chuẩn trong ngành điện tử để đại diện cho các linh kiện. Điều này giúp người đọc dễ dàng hiểu sơ đồ mà không cần giải thích thêm.
• Sắp xếp các thành phần theo cách hợp lý, từ nguồn điện đến các tải. Dòng chảy của tín hiệu hoặc điện nên được thể hiện rõ ràng và theo một hướng nhất định để dễ theo dõi.
• Sau khi hoàn thành, hãy kiểm tra lại sơ đồ để đảm bảo rằng tất cả các kết nối và linh kiện đều chính xác và không có lỗi logic hay sai sót kỹ thuật.
• Đơn giản hóa sơ đồ bằng cách loại bỏ các chi tiết không cần thiết. Một sơ đồ dễ hiểu sẽ giúp người đọc nhanh chóng nắm bắt thông tin và chức năng chính.
• Sử dụng màu sắc để phân biệt các loại linh kiện hoặc các phần khác nhau trong sơ đồ, nhưng cần hạn chế để không gây rối mắt hoặc làm mất đi tính chuyên nghiệp.
• Cung cấp ghi chú hoặc chú thích cho các thành phần quan trọng, giúp người đọc hiểu rõ hơn về chức năng của từng phần, đặc biệt là các thông số kỹ thuật.
• Tham khảo các mẫu sơ đồ nguyên lý đã có sẵn để nắm bắt cách thức vẽ và trình bày hiệu quả, học hỏi từ những người đi trước trong ngành.
• Đảm bảo rằng tất cả các ký hiệu, cách trình bày và phong cách được giữ nhất quán trong toàn bộ sơ đồ để tránh nhầm lẫn và duy trì tính chuyên nghiệp.

Đối với việc lựa chọn linh kiện như motor điện, động cơ điện, hay các thiết bị điều khiển phức tạp, Giamtoctainang.com sở hữu đội ngũ kỹ thuật viên dày dạn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor.

Phân biệt sơ đồ nguyên lý và sơ đồ lắp đặt

Sơ đồ nguyên lý và sơ đồ lắp đặt là hai bản vẽ kỹ thuật cơ bản trong lĩnh vực điện và điện tử. Tuy nhiên, chúng phục vụ các mục đích khác nhau hoàn toàn. Dưới đây là bảng phân biệt chi tiết giữa vẽ sơ đồ nguyên lý và sơ đồ lắp đặt, giúp bạn hiểu rõ hơn sơ đồ nguyên lý là gì so với sơ đồ lắp đặt.

Thế nào là sơ đồ lắp đặt? Sơ đồ lắp đặt là bản vẽ kỹ thuật chỉ rõ vị trí chính xác của từng thiết bị, linh kiện và cách chúng được kết nối với nhau để tạo thành một hệ thống hoặc thiết bị hoàn chỉnh.

Sơ đồ này cung cấp thông tin trực quan về bố cục vật lý, giúp quá trình thi công và bảo trì dễ dàng hơn. Ví dụ, sơ đồ lắp đặt cho một hệ thống sử dụng động cơ điện sẽ chỉ ra vị trí của motor điện, các bộ điều khiển và đường dây kết nối.

Các câu hỏi thường gặp về sơ đồ nguyên lý

• Sơ đồ nguyên lý có cần chính xác tuyệt đối không?
  Có, sơ đồ nguyên lý cần chính xác tuyệt đối về mối liên kết điện và giá trị linh kiện để đảm bảo mạch hoạt động đúng thiết kế và tránh sai sót. Điều này cực kỳ quan trọng để sơ đồ nguyên lý là gì có giá trị.
• Ai là người sử dụng sơ đồ nguyên lý?
  Sơ đồ nguyên lý được sử dụng rộng rãi bởi kỹ sư điện, điện tử, kỹ thuật viên, sinh viên kỹ thuật và những người đam mê điện tử trong quá trình thiết kế, phân tích, sửa chữa và học tập. Đây là đối tượng chính cần hiểu sơ đồ nguyên lý là gì.
• Có cần phần mềm chuyên dụng để vẽ sơ đồ nguyên lý không?
  Không bắt buộc, bạn có thể vẽ tay các sơ đồ đơn giản. Tuy nhiên, để vẽ sơ đồ phức tạp, chính xác và chuyên nghiệp, phần mềm chuyên dụng như KiCad, Altium Designer là rất cần thiết. Nắm vững công cụ giúp hiểu sâu hơn về sơ đồ nguyên lý.
• Sơ đồ nguyên lý có giúp khắc phục sự cố không?
  Có, sơ đồ nguyên lý là công cụ cực kỳ hữu ích trong việc khắc phục sự cố. Nó giúp kỹ thuật viên xác định vị trí lỗi, kiểm tra dòng chảy tín hiệu và tìm ra nguyên nhân vấn đề một cách nhanh chóng. Vai trò này là minh chứng rõ nét cho sơ đồ nguyên lý là gì.
• Sơ đồ nguyên lý và sơ đồ khối khác nhau thế nào?
  Sơ đồ nguyên lý thể hiện chi tiết mối liên kết điện giữa các linh kiện. Trong khi đó, sơ đồ khối thể hiện tổng quan chức năng của hệ thống dưới dạng các khối lớn, ít chi tiết về linh kiện bên trong. Hiểu sự khác biệt này làm sáng tỏ sơ đồ nguyên lý là gì.

Kết luận

Hiểu rõ sơ đồ nguyên lý là gì và nắm vững cách vẽ sơ đồ nguyên lý là kỹ năng cốt lõi cho bất kỳ ai làm việc trong lĩnh vực kỹ thuật điện, điện tử. Sơ đồ nguyên lý không chỉ giúp người dùng nắm bắt nhanh chóng cách thức hoạt động của hệ thống mà còn là công cụ hữu ích trong thiết kế, phát triển và bảo trì.

Việc áp dụng các nguyên tắc vẽ đúng đắn sẽ đảm bảo tính chính xác và hiệu quả cho mọi dự án, từ đó tạo ra những sản phẩm chất lượng, đáng tin cậy. Tóm lại, sơ đồ nguyên lý là gì là câu hỏi quan trọng cần được hiểu cặn kẽ và áp dụng thành thạo.
