Cách chọn tỷ số truyền hộp giảm tốc chuẩn kỹ thuật nhất

Xác định và chọn tỷ số truyền hộp giảm tốc là bước kỹ thuật quyết định tốc độ vòng quay và momen xoắn đầu ra của hệ thống cơ khí. Việc tính toán chính xác thông số này giúp thiết bị vận hành ổn định, tối ưu công suất động cơ điện, ngăn ngừa tình trạng quá tải và kéo dài tuổi thọ cho toàn bộ dây chuyền sản xuất.

Chọn tỷ số truyền hộp giảm tốc chính xác mang lại hiệu quả vận hành tối ưu cho máy móc.

• Tỷ số truyền quyết định tốc độ quay và lực kéo momen xoắn ở đầu ra.
• Công thức tính cơ bản dựa trên tốc độ quay đầu vào và đầu ra mong muốn.
• Cần kết hợp hệ số làm việc SF để bảo vệ bộ giảm tốc motor khỏi va đập.
• Lựa chọn thiết bị chuẩn giúp tối ưu hóa chi phí điện năng tiêu thụ.

Dưới đây là những phân tích kỹ thuật chi tiết về phương pháp tính toán và các bước lựa chọn thiết bị chuẩn xác cho hệ thống của bạn.

Tại sao cần phải chọn tỷ số truyền hộp giảm tốc chuẩn?

Tỷ số truyền là thông số kỹ thuật cốt lõi ảnh hưởng trực tiếp đến hiệu suất vận hành và tuổi thọ của hệ thống truyền động cơ khí.

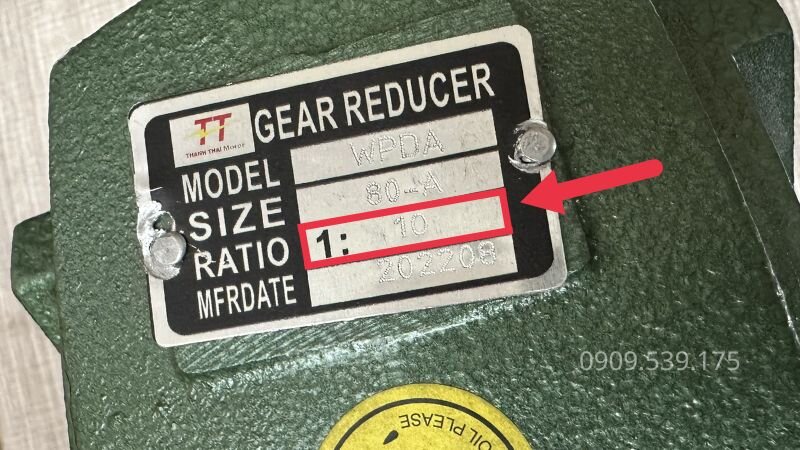

Đại lượng này thể hiện tỷ lệ giữa tốc độ quay trục đầu vào và tốc độ quay trục đầu ra. Giá trị này được tạo ra nhờ sự ăn khớp của các bánh răng hoặc hệ thống trục vít bên trong hộp số giảm tốc.

Khi tỷ số truyền lớn, tốc độ quay đầu ra giảm đi nhưng lực momen xoắn sẽ tăng lên đáng kể, giúp máy móc kéo được tải nặng.

Ngược lại, khi tỷ số truyền nhỏ, tốc độ trục ra sẽ nhanh hơn nhưng lực kéo đầu ra lại giảm xuống.

Giamtoctainang.com sở hữu đội ngũ kỹ thuật viên dày dạn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor.

Tỷ số truyền ký hiệu là i. Nếu bộ giảm tốc có tỷ số truyền i = 1/10, khi trục vào quay 10 vòng thì trục ra sẽ quay 1 vòng. Việc hiểu rõ nguyên lý này giúp tránh được nguy cơ quá tải sinh nhiệt gây hỏng hóc động cơ.

Nếu chọn tỷ số truyền quá nhỏ cho hệ thống tải nặng, động cơ điện sẽ không đủ momen xoắn dẫn đến kẹt tải và cháy cuộn dây.

Nếu chọn tỷ số truyền quá lớn, hệ thống sẽ hoạt động rất chậm, làm giảm năng suất làm việc của toàn bộ dây chuyền.

Công thức tính chọn tỷ số truyền hộp giảm tốc

Áp dụng các công thức toán học chính xác là phương pháp tốt nhất để đưa ra thông số thiết bị phù hợp cho hệ thống sản xuất.

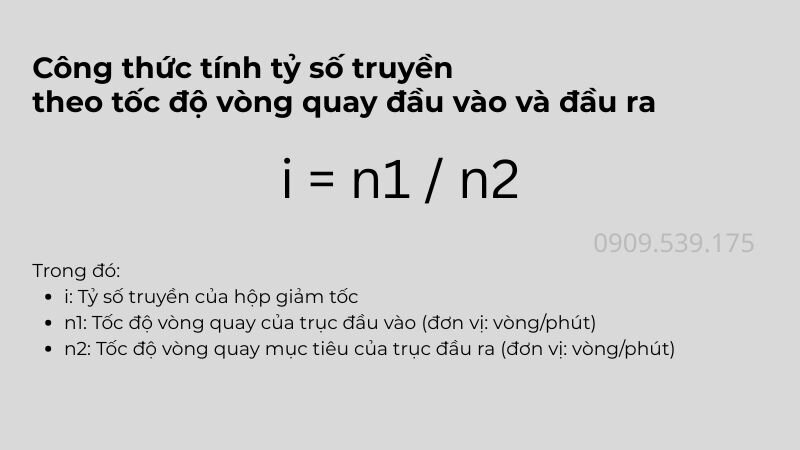

Tính theo tốc độ vòng quay đầu vào và đầu ra

Phương pháp này dựa trên tương quan tốc độ giữa trục động cơ điện và tốc độ yêu cầu thực tế của máy công tác.

i = n1 / n2

Trong công thức trên, i là tỷ số truyền của hộp giảm tốc cơ khí. Đại lượng n1 đại diện cho tốc độ quay đầu vào tính theo đơn vị vòng trên phút. Đại lượng n2 là tốc độ vòng quay đầu ra mong muốn của tải.

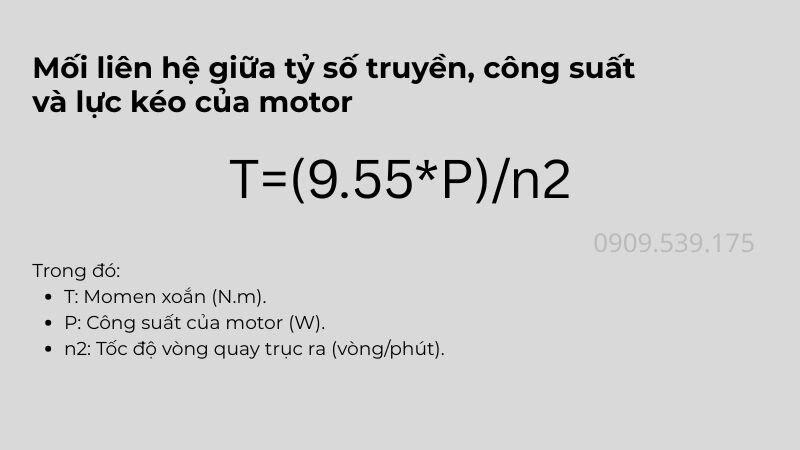

Mối liên hệ giữa tỷ số truyền công suất và lực kéo

Momen xoắn trục ra phụ thuộc trực tiếp vào công suất động cơ và tốc độ vòng quay trục ra sau khi qua bộ giảm tốc.

T = (9.55 * P) / n2

Trong đó T là momen xoắn đầu ra tính bằng đơn vị NM. Ký hiệu P là công suất motor tính bằng Watt và n2 là tốc độ quay trục ra tính bằng vòng trên phút.

Động cơ sinh ra công suất, còn bộ hộp số giảm tốc làm nhiệm vụ biến đổi tốc độ và gia tăng lực kéo momen xoắn.

Khi tốc độ quay giảm đi bao nhiêu lần thì momen xoắn sẽ tăng lên bấy nhiêu lần sau khi trừ hao hụt do ma sát cơ khí.

Nếu quý khách chưa tự tin trong việc tính toán thông số lực kéo, hãy gọi ngay hotline 0918 827 329 hoặc Zalo 0918827329 để Giamtoctainang.com hỗ trợ tư vấn chọn thiết bị hoàn toàn miễn phí.

4 bước chọn tỷ số truyền hộp giảm tốc chuẩn kỹ thuật

Thực hiện theo quy trình 4 bước bài bản giúp kỹ sư loại bỏ các sai sót và chọn đúng sản phẩm cho công trình.

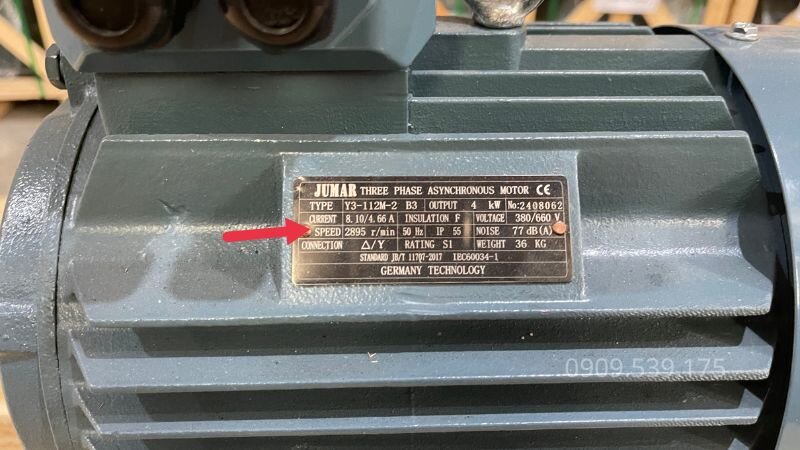

Bước 1: Xác định tốc độ motor đầu vào n1

Kiểm tra thông số trên tem nhãn của động cơ điện. Tại Việt Nam với tần số 50Hz, tốc độ động cơ phổ biến bao gồm:

• Motor 2 cực (2P): Tốc độ khoảng 2800 đến 3000 vòng trên phút.
• Motor 4 cực (4P): Tốc độ khoảng 1400 đến 1500 vòng trên phút.
• Motor 6 cực (6P): Tốc độ khoảng 900 đến 1000 vòng trên phút.
• Motor 8 cực (8P): Tốc độ khoảng 700 đến 750 vòng trên phút.

Bước 2: Xác định tốc độ trục ra mong muốn của tải n2

Căn cứ vào yêu cầu vận hành thực tế của máy công tác để xác định số vòng quay cần thiết trong một phút.

• Băng tải vận chuyển hàng hóa: Cần tốc độ từ 40 đến 60 vòng trên phút.
• Máy khuấy trộn dung dịch: Cần tốc độ từ 20 đến 50 vòng trên phút.
• Tời nâng hạ hàng nặng: Yêu cầu tốc độ chậm từ 10 đến 30 vòng trên phút.

Bước 3: Áp dụng công thức tính chọn tỷ số truyền hộp giảm tốc

Sử dụng công thức đã nêu để tìm ra tỷ số truyền lý thuyết. Ví dụ dùng motor 4P tốc độ 1450 vòng trên phút lắp cho máy khuấy sơn cần tốc độ 48 vòng trên phút.

Ta có tính toán: i = 1450 / 48 = 30.2.

Bước 4: Đối chiếu với bảng tỷ số truyền tiêu chuẩn

Các đơn vị sản xuất không chế tạo tất cả tỷ số lẻ. Bạn cần làm tròn kết quả về giá trị tiêu chuẩn gần nhất là i = 30.

Dưới đây là bảng thông số tham khảo cho motor 4 cực tốc độ 1450 vòng trên phút:

Lưu ý khi chọn tỷ số truyền cho các ứng dụng thực tế

Tùy theo đặc thù làm việc của từng dây chuyền sản xuất, người kỹ thuật cần linh hoạt điều chỉnh cách lựa chọn.

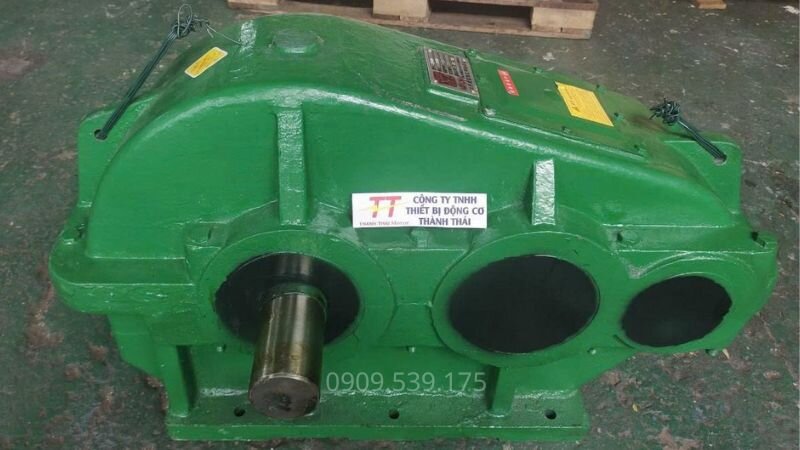

Đối với hệ thống tải nặng

Các máy móc như máy nghiền đá, máy ép gỗ hay tời nâng công nghiệp phải chịu tải va đập cực lớn.

• Ưu tiên chọn tỷ số truyền lớn để tối đa hóa lực kéo momen xoắn.
• Chọn hệ số làm việc SF từ 1.5 đến 2.0 để bảo vệ bánh răng không bị mẻ khi sụt tải.
• Nên sử dụng vỏ bằng gang dày dặn như các dòng ZQ hoặc bánh răng côn xoắn.

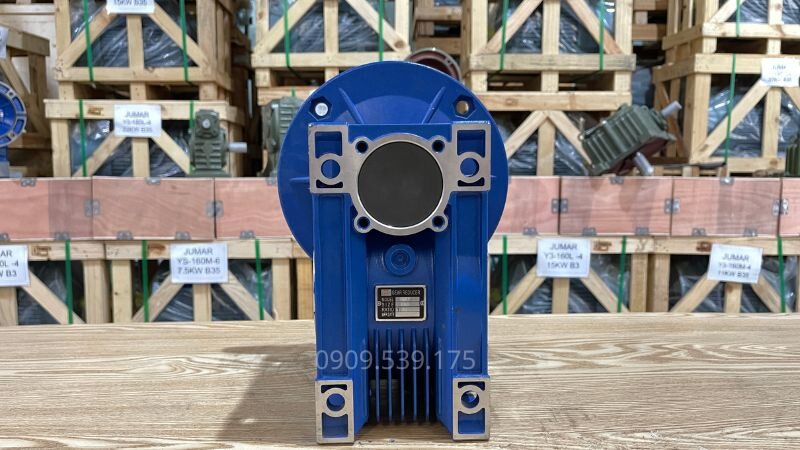

Đối với hệ thống tải nhẹ

Những ứng dụng nhẹ như băng tải thực phẩm nhỏ hay máy chế biến nông sản không đòi hỏi lực kéo quá gắt.

• Có thể chọn tỷ số truyền dựa theo tốc độ RPM mong muốn để giảm chi phí.
• Nên ưu tiên chọn loại trục vít vỏ nhôm NMRV để tiết kiệm không gian và khối lượng.
• Kết hợp lắp đặt thêm biến tần nếu cần điều chỉnh tốc độ linh hoạt.

Khi chọn bộ giảm tốc cho môi trường khắc nghiệt hoặc hoạt động liên tục 24/7, việc tính toán thêm yếu tố nhiệt độ môi trường và chuẩn bảo vệ IP55 là bắt buộc để duy trì độ bền thiết bị.

So sánh ưu nhược điểm các loại hộp số giảm tốc

Mỗi chủng loại thiết bị cơ khí đều sở hữu những đặc tính kỹ thuật và phạm vi ứng dụng riêng biệt.

Đối với các nhà máy sản xuất quy mô lớn, chọn loại hộp số bánh răng nghiêng giúp tiết kiệm đáng kể năng lượng điện tiêu thụ hàng tháng nhờ hiệu suất truyền động vượt trội.

Những lỗi thường gặp khi chọn tỷ số truyền

Tránh được các sai lầm phổ biến dưới đây sẽ giúp bạn bảo vệ hệ thống cơ điện an toàn lâu dài.

• Không tính đến tổn thất hiệu suất do ma sát cơ khí bên trong bộ giảm tốc.
• Bỏ qua hệ số làm việc SF khi máy móc vận hành trong điều kiện tải rung lắc nặng.
• Chọn tỷ số truyền quá lớn khiến năng suất dây chuyền sụt giảm nghiêm trọng.
• Sử dụng hộp giảm tốc trung quốc không rõ nguồn gốc dẫn đến sai lệch tỷ số thực tế.
• Không kiểm tra đường kính trục kết nối giữa động cơ điện và bộ hộp số giảm tốc.

Giamtoctainang.com là đơn vị hàng đầu chuyên cung cấp hộp số giảm tốc chính hãng với đầy đủ chứng nhận chất lượng. Quý khách hãy liên hệ hotline 0918 827 329 hoặc Zalo 0918827329 để được hỗ trợ chuyên sâu.

Câu hỏi thường gặp

Kết luận

Việc chọn tỷ số truyền hộp giảm tốc chính xác là chìa khóa để đảm bảo toàn bộ hệ thống cơ khí vận hành êm ái và hiệu quả.

Bằng cách xác định tốc độ motor n1 và tốc độ tải n2, bạn dễ dàng áp dụng công thức để tính ra tỷ số truyền tiêu chuẩn.

Hãy luôn chú ý đến đặc tính tải trọng và môi trường làm việc để lựa chọn thiết bị phù hợp nhất cho doanh nghiệp.
