Phân biệt bánh răng hành tinh và côn xoắn chuẩn kỹ thuật

Phân biệt bánh răng hành tinh và côn xoắn giúp tối ưu lựa chọn bộ truyền động cho từng hệ thống cơ khí. Bánh răng hành tinh sở hữu các bánh răng nhỏ quay quanh bánh răng trung tâm trên trục thẳng, cung cấp momen xoắn cực lớn trong không gian nhỏ. Bánh răng côn xoắn sở hữu các răng dạng nón cong xoắn ốc, chuyên dùng để truyền lực vuông góc giữa hai trục giao nhau với độ êm cao.

Phân biệt bánh răng hành tinh và côn xoắn chính xác qua các đặc trưng kỹ thuật cốt lõi.

• Kiến trúc đồng trục của hệ hành tinh đối lập với truyền động bẻ góc vuông 90 độ của bộ côn xoắn.
• Khả năng chịu tải cực cao nhờ phân bố lực trên nhiều răng ăn khớp đồng thời ở cơ cấu hành tinh.
• Độ vận hành êm ái vượt trội ở tốc độ cao nhờ đường cong xoắn ốc của bề mặt bánh răng côn.
• Tỷ số truyền đơn cấp cao hơn hẳn trong một không gian hình trụ cực kỳ nhỏ gọn.

Dưới đây là phân tích kỹ thuật chi tiết giúp bạn lựa chọn chính xác thiết bị truyền động cơ khí.

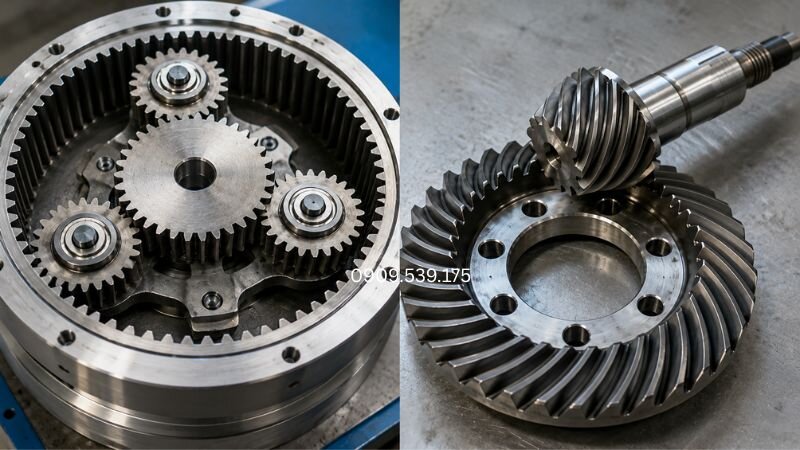

Phân biệt bánh răng hành tinh và côn xoắn dựa trên cấu tạo

Cấu tạo cơ bản là yếu tố đầu tiên và dễ nhận biết nhất để phân biệt hai loại bánh răng này, quyết định đến hình dáng và không gian lắp đặt của chúng trong thiết bị.

Cấu tạo chi tiết của bộ truyền bánh răng hành tinh

Bộ truyền hành tinh được thiết kế dạng cụm tròn đồng tâm khép kín với mật độ chi tiết cao. Hệ thống này bao gồm một bánh răng trung tâm hay còn gọi là bánh răng mặt trời ở vị trí chính giữa.

Xung quanh bánh răng mặt trời là các bánh răng hành tinh nhỏ hơn được giữ cố định khoảng cách bởi củ hành tinh hoặc giá đỡ. Tất cả cụm chi tiết này nằm gọn trong một vành răng trong có răng cưa hướng vào tâm.

Sự phối hợp chặt chẽ này giúp bộ giảm tốc motor tối ưu hóa diện tích lắp đặt. Cấu trúc đồng trục cho phép thu gọn kích thước chiều dọc lẫn chiều ngang của thiết bị.

Cấu tạo hình học của cặp bánh răng côn xoắn

Bánh răng côn xoắn có hình dáng đặc trưng giống như một hình nón cụt bị cắt phần đỉnh. Răng của chúng không cắt thẳng mà được phay theo đường cong xoắn ốc dọc theo bề mặt nón.

Thiết bị luôn làm việc theo từng cặp gồm một bánh nón chủ động nhỏ hơn và một bánh nón bị động lớn hơn. Cụm truyền động này tạo thành góc ăn khớp vuông góc giữa hai trục truyền.

Nhờ dải răng cong xoắn ốc, bề mặt ăn khớp tăng lên đáng kể so với răng nón thẳng. Điều này giúp bộ hộp số giảm tốc chịu ứng suất uốn tốt hơn hẳn.

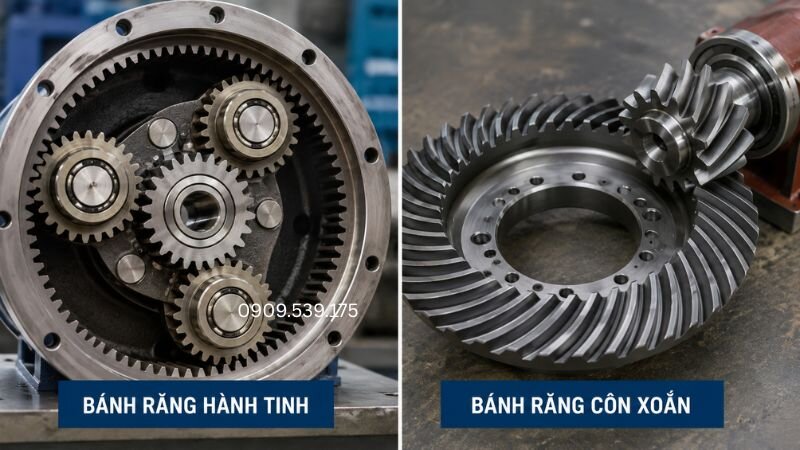

Phân biệt bánh răng hành tinh và côn xoắn theo nguyên lý

Cách thức truyền lực và hướng trục đầu ra là điểm khác biệt lớn nhất giữa hai hệ thống này, ảnh hưởng trực tiếp đến cách thiết kế máy móc.

Bánh răng hành tinh hoạt động dựa trên sự ăn khớp đồng thời của nhiều bánh răng phụ xung quanh. Trục đầu vào và trục đầu ra luôn nằm trên cùng một đường thẳng xuyên suốt.

Khi bánh răng mặt trời quay, nó chuyển động năng đến các bánh răng hành tinh. Các bánh răng nhỏ này vừa tự quay quanh trục riêng vừa dịch chuyển dọc theo vòng răng ngoài.

Cơ cấu truyền động đồng tâm này giúp tải trọng được chia đều cho nhiều răng ăn khớp. Hiện tượng tập trung ứng suất tại một điểm được loại bỏ hoàn toàn.

Trong khi đó bánh răng côn xoắn truyền lực khi các răng xoắn trượt và ăn khớp với nhau từ từ. Đặc điểm nổi bật nhất là khả năng bẻ góc truyền động 90 độ linh hoạt.

Trục chủ động và trục bị động cắt nhau trong không gian tạo nên cấu hình dạng vuông góc. Nguyên lý này rất thích hợp cho không gian máy đòi hỏi bẻ hướng dòng lực.

Nếu quý khách cần tư vấn sâu hơn về hộp giảm tốc cơ khí hoặc lựa chọn bộ giảm tốc chính xác, hãy liên hệ ngay hotline 0918 827 329 hoặc Zalo 0918827329. Giamtoctainang.com sở hữu đội ngũ kỹ thuật viên dày dạn kinh nghiệm, nhiệt huyết và am hiểu chuyên sâu về lĩnh vực cơ điện kế thừa từ Thành Thái Motor.

Bánh răng hành tinh và côn xoắn có điểm gì khác nhau?

Phân tích các chỉ số kỹ thuật chuyên sâu giúp kỹ sư đánh giá chính xác sự khác biệt giữa hai cơ cấu truyền động phổ biến này.

Hiệu suất truyền động và chỉ số độ rơ cơ khí

Hiệu suất của hệ hành tinh đơn cấp thường đạt mức 95% đến 98%. Độ rơ cơ khí hay còn gọi là backlash vô cùng nhỏ, chỉ từ 1 đến 5 arcmin trong các dòng chất lượng cao.

Công thức tính tỷ số truyền cho hệ hành tinh khi vành răng ngoài cố định được xác định qua biểu thức i = 1 + (Z_ring / Z_sun) với Z là số răng.

Bánh răng côn xoắn có hiệu suất dao động từ 90% đến 96% tùy thuộc vào độ chính xác gia công. Độ rơ cơ khí thường lớn hơn hệ hành tinh do khoảng cách trượt bề mặt.

Phân bố tải trọng và tiêu chuẩn chế tạo ISO AGMA

Hệ bánh răng hành tinh phân chia momen xoắn cho ba hoặc bốn bánh răng nhỏ đồng thời. Điều này làm giảm đáng kể ứng suất bề mặt và tăng độ bền mỏi cho vật liệu.

Hệ côn xoắn tập trung lực truyền vào từng cặp răng đang ăn khớp tiếp xúc. Việc gia công bánh răng côn xoắn đòi hỏi máy phay chuyên dụng chuẩn ISO cấp 6 hoặc AGMA 11.

Bề mặt răng côn xoắn cần được nhiệt luyện tôi thấm carbon để chịu được lực xé va đập. Mức tải trọng vượt đỉnh của cơ cấu hành tinh vẫn cao hơn hẳn so với côn xoắn cùng kích thước.

Chỉ số độ rơ cơ khí thấp cùng mật độ công suất cực cao làm cho bánh răng hành tinh trở thành lựa chọn hàng đầu cho các ứng dụng định vị chính xác cao trong tự động hóa. Trong khi đó bánh răng côn xoắn lại thống trị ở các ứng dụng cần bẻ góc truyền động liên tục với tải trọng va đập lớn.

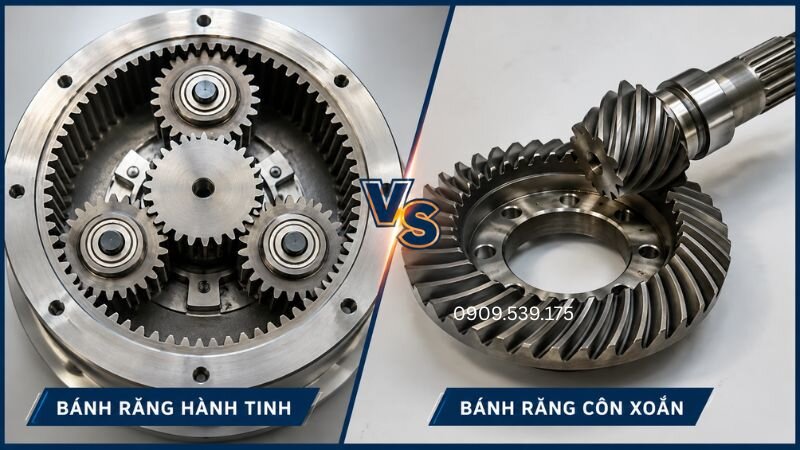

So sánh khả năng làm việc của hai loại bánh răng

Hiệu suất làm việc, khả năng chịu tải và độ ồn là những thông số kỹ thuật quan trọng cần xem xét khi đặt hai loại bánh răng này lên bàn cân.

Ưu điểm và nhược điểm của bánh răng hành tinh

Đánh giá toàn diện các ưu nhược điểm giúp việc đầu tư mua sắm thiết bị chính xác hơn.

• Ưu điểm: Mật độ công suất rất cao, kích thước vô cùng gọn nhẹ so với momen tải cung cấp.
• Ưu điểm: Tỷ số truyền đơn cấp lớn, khả năng chống quá tải cơ học tuyệt vời.
• Ưu điểm: Trục vào và trục ra thẳng hàng giúp đơn giản hóa thiết kế khung bệ máy.
• Nhược điểm: Tản nhiệt kém hơn do không gian bên trong kín và chứa nhiều bánh răng nhỏ.
• Nhược điểm: Chi phí sản xuất cao, việc bảo trì tháo lắp đòi hỏi kỹ thuật viên lành nghề.

Ưu điểm và nhược điểm của bánh răng côn xoắn

Mỗi hệ cơ cấu đều có những điểm mạnh và hạn chế kỹ thuật riêng biệt khi vận hành.

• Ưu điểm: Cho phép bẻ hướng truyền động 90 độ linh hoạt trong các hệ thống không gian hẹp.
• Ưu điểm: Vận hành cực kỳ êm ái ở dải tốc độ quay cao nhờ tiếp xúc răng dạng cuộn trượt.
• Ưu điểm: Mức độ tản nhiệt tốt, dễ dàng kiểm tra và thay mỡ bôi trơn định kỳ.
• Nhược điểm: Xuất hiện lực dọc trục lớn yêu cầu phải sử dụng ổ đỡ đũa nón đắt tiền.
• Nhược điểm: Kích thước tổng thể cồng kềnh hơn khi cần tỷ số truyền lớn.

Lực dọc trục phát sinh trong quá trình ăn khớp của bánh răng côn xoắn là một thông số cực kỳ quan trọng. Kỹ sư phải lựa chọn vòng bi đỡ chặn có khả năng chịu lực nén tâm để tránh hư hỏng hộp số motor giảm tốc.

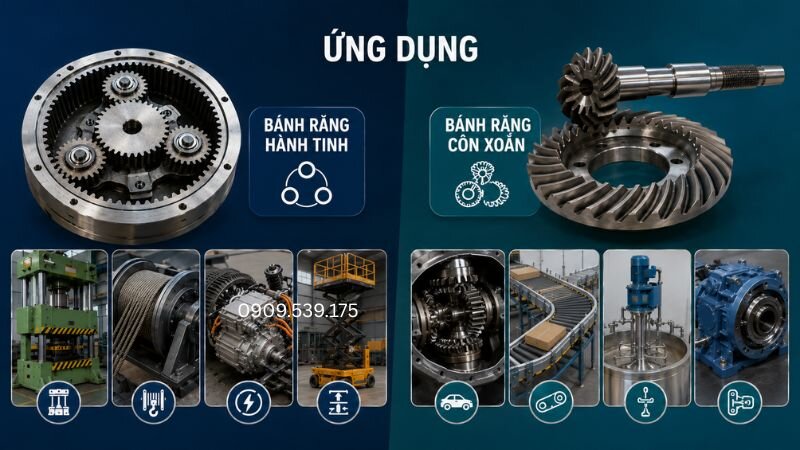

Ứng dụng của bánh răng hành tinh và bánh răng côn xoắn

Tùy thuộc vào đặc tính kỹ thuật, mỗi loại bánh răng sẽ được lựa chọn để lắp đặt cho các loại máy móc và hệ thống truyền động khác nhau.

Bánh răng hành tinh được ứng dụng rộng rãi trong các thiết bị nâng hạ heavy duty, robot công nghiệp, hệ thống lái xe điện và máy ép nhựa. Thiết kế nhỏ gọn cùng sức kéo cực đại làm cho chúng là trái tim của dòng hộp giảm tốc motor chất lượng cao.

Các cơ cấu xe lu, máy xúc, tời kéo tàu thủy cũng ứng dụng bộ hộp số giảm tốc hành tinh để chịu lực va đập khắc nghiệt. Sản phẩm giúp bảo vệ động cơ điện khỏi tình trạng quá tải cục bộ.

Trong khi đó bánh răng côn xoắn là giải pháp bắt buộc trên cầu xe ô tô, hệ thống vi sai xe tải, băng tải góc xoay chữ L và máy khuấy hóa chất. Bánh răng nón xoắn giúp chuyển đổi phương truyền lực từ dọc sang ngang hiệu quả.

Nhiều bộ giảm tốc dạng vuông góc kết hợp bánh răng côn xoắn ở tầng đầu tiên để giảm tốc và đổi hướng, sau đó kết hợp tầng bánh răng trụ để tối ưu chi phí chế tạo.

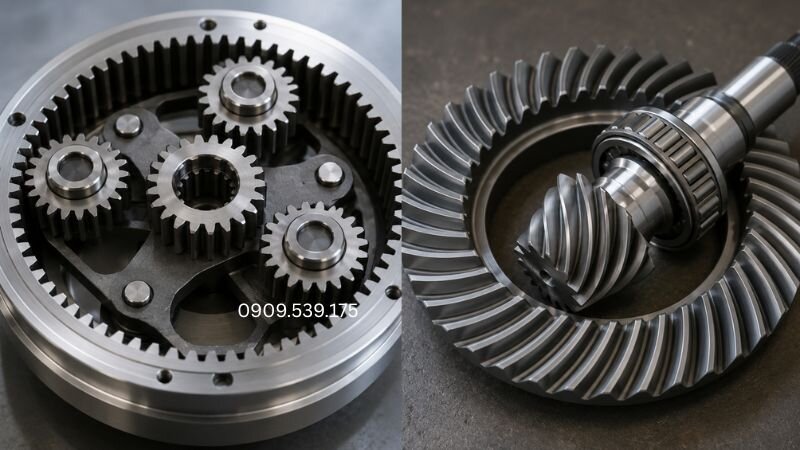

Những nhầm lẫn thường gặp khi phân biệt hai loại bánh răng

Trong quá trình tìm hiểu và mua vật tư cơ khí, người dùng rất dễ mắc phải một số nhận định sai lầm về chức năng của hai loại bánh răng này.

Nhầm lẫn đầu tiên liên quan đến vị trí lắp đặt truyền động. Nhiều người cho rằng có thể dùng bánh răng côn xoắn cho các ứng dụng nối trục thẳng hàng.

Thực tế bánh răng côn chỉ phát huy tác dụng khi hai trục vuông góc hoặc cắt nhau. Nếu trục nối thẳng, việc dùng bánh nón sẽ làm tăng độ phức tạp và tổn hao năng lượng.

Nhầm lẫn thứ hai nằm ở khả năng tiết kiệm diện tích tổng thể. Nhiều khách hàng nghĩ rằng hộp số góc vuông sử dụng bánh răng côn xoắn luôn nhỏ hơn.

Tuy nhiên nếu xét trên cùng một mức momen xoắn đầu ra, bộ truyền hành tinh mới là phương án thu gọn thể tích tốt nhất. Cụm hành tinh giảm chiều dài và bán kính hộp số đáng kể.

Cách lựa chọn hộp giảm tốc phù hợp với hệ thống

Việc chọn mua bộ giảm tốc motor phù hợp yêu cầu xem xét kỹ lưỡng các thông số về công suất, không gian và ngân sách đầu tư.

Xác định chính xác hướng thiết lập trục là bước đầu tiên. Nếu cần bố trí motor song song hoặc vuông góc với trục tải, hãy ưu tiên chọn bánh răng côn xoắn.

Nếu thiết kế đòi hỏi mô tơ và trục máy nằm trên một đường thẳng với không gian hẹp, bánh răng hành tinh là lựa chọn duy nhất đáp ứng tốt.

Trên thị trường hiện nay có rất nhiều dòng hộp giảm tốc trung quốc hay các dòng hộp giảm tốc giá rẻ với mức chi phí hợp lý. Người dùng cần kiểm tra kỹ vật liệu bánh răng và chất lượng mỡ bôi trơn trước khi lựa chọn.

Địa điểm cung cấp hộp số giảm tốc uy tín sẽ tư vấn chính xác hệ số làm việc service factor để đảm bảo thiết bị hoạt động bền bỉ mà không lo vỡ răng.

Nên tính toán hệ số tải trọng dư tối thiểu 1.4 lần so với momen danh định khi lựa chọn hộp số giảm tốc motor cho các ứng dụng chạy liên tục 24/7 để kéo dài tuổi thọ vận hành.

Giamtoctainang.com tự hào là đơn vị cung cấp hộp số giảm tốc chuyên nghiệp, đa dạng chủng loại từ hộp giảm tốc motor đến hộp số giảm tốc động cơ công suất lớn. Mọi thông tin yêu cầu báo giá hộp giảm tốc giá rẻ chất lượng cao, xin vui lòng gọi hotline 0918 827 329 hoặc liên hệ Zalo 0918827329 để được tư vấn tận tâm.

Câu hỏi thường gặp

Kết luận về giải pháp truyền động cơ khí tối ưu

Việc hiểu rõ cấu tạo và nguyên lý hoạt động là cơ sở quan trọng để ứng dụng đúng hai cơ cấu truyền động này. Bánh răng hành tinh là lựa chọn tối ưu cho các thiết kế truyền động thẳng, không gian hẹp và cần sức kéo lớn.

Trong khi đó bánh răng côn xoắn là giải pháp bắt buộc khi bạn cần chuyển hướng truyền động vuông góc và ưu tiên máy chạy êm ở tốc độ cao. Lựa chọn đúng loại linh kiện không chỉ giúp máy móc hoạt động ổn định mà còn kéo dài tuổi thọ cho hệ thống.
