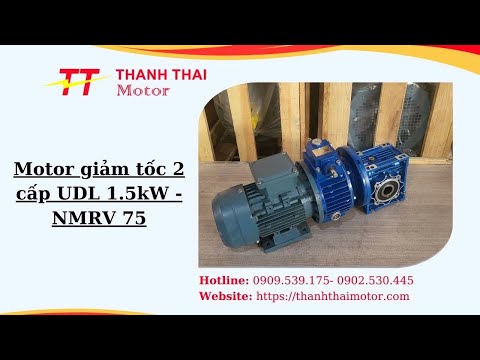

Motor giảm tốc 2 cấp UDL 1.5kW – NMRV 75

Motor giảm tốc 2 cấp UDL 1.5kW - NMRV 75 tích hợp bộ điều tốc UDL và hộp số NMRV, mang lại khả năng điều chỉnh tốc độ vô cấp cùng lực kéo mạnh mẽ cho nhiều ứng dụng công nghiệp. Thiết bị này tối ưu hóa hiệu suất truyền động, phù hợp với hệ thống đòi hỏi độ chính xác cao và vận hành ổn định.

Điểm nổi bật của Motor giảm tốc 2 cấp UDL 1.5kW - NMRV 75:

• Khả năng điều chỉnh tốc độ vô cấp linh hoạt.
• Thiết kế nhỏ gọn, tối ưu không gian lắp đặt.
• Lực kéo mạnh mẽ, hoạt động ổn định dưới tải nặng.
• Vật liệu chế tạo bền bỉ, tuổi thọ vận hành cao.
• Hiệu quả truyền động tối ưu cho nhiều ngành công nghiệp.

Những đặc tính này đóng vai trò then chốt trong việc xác định hiệu quả tổng thể của hệ thống.

Thiết kế tổng quan motor giảm tốc 2 cấp UDL 1.5kW - NMRV 75

Motor giảm tốc 2 cấp UDL 1.5kW - NMRV 75 là dòng sản phẩm được thiết kế nhỏ gọn, dễ dàng lắp đặt với những vị trí hạn chế về không gian. Vỏ hộp số NMRV 75 được đúc từ hợp kim nhôm hoặc gang, sở hữu khả năng tản nhiệt tốt và trọng lượng nhẹ, thuận tiện khi lắp đặt ở các vị trí trên cao hoặc trong không gian hạn chế. Trục ra vuông góc với trục vào giúp motor dễ dàng thay đổi hướng chuyển động, phù hợp với các hệ thống yêu cầu bố trí linh hoạt.Đặc trưng thiết kế này hỗ trợ đáng kể trong việc tối ưu hóa bố cục máy. Nhiều nhà sản xuất máy móc đánh giá cao khả năng tích hợp linh hoạt của loại motor giảm tốc này vào các hệ thống tự động hóa phức tạp. Cấu trúc hộp số trục vít-bánh vít đảm bảo truyền động êm ái, giảm thiểu tiếng ồn phát sinh trong quá trình vận hành liên tục. Sự kết hợp giữa bộ điều tốc UDL và hộp số NMRV tạo nên một giải pháp truyền động hiệu quả cao, đáp ứng nhu cầu đa dạng của môi trường sản xuất hiện đại.

Cấu tạo chi tiết motor giảm tốc 2 cấp UDL 1.5kW - NMRV 75

Motor giảm tốc 2 cấp UDL 1.5kW - NMRV 75 được lắp ghép từ động cơ điện 3 pha 1.5kW 2Hp với hộp giảm tốc 2 cấp UDL 1.5kW - NMRV 75. Cấu tạo chi tiết bao gồm những thành phần chuyên biệt, tối ưu hóa hiệu suất.

Cấu tạo động cơ điện 3 pha

Động cơ điện 3 pha 1.5kW là trái tim của hệ thống, chuyển đổi năng lượng điện thành cơ năng.

• Vỏ ngoài: Sản xuất từ gang đúc hoặc hợp kim nhôm cứng chắc, giúp động cơ chịu được lực tác động và rung động. Vật liệu này còn cải thiện khả năng tản nhiệt.
• Stator - Lõi thép: Bên trong stato là lõi thép silic ghép lớp nhằm giảm tổn hao từ trường. Hệ thống cuộn dây ba pha làm từ đồng nguyên chất được quấn theo cấu trúc đồng đều, giúp tạo từ trường quay mạnh và ổn định khi cấp nguồn điện. Điện trở cuộn dây được kiểm soát chặt chẽ để tối ưu hiệu suất.
• Rotor - Lồng sóc chịu tải: Rotor dạng lồng sóc đúc liền khối bằng nhôm hoặc đồng, đảm bảo độ cân bằng cao khi quay ở tốc độ lớn. Thiết kế này cung cấp mô-men xoắn khởi động hiệu quả và độ bền cơ học ấn tượng.
• Ổ bi chịu tải: Hai đầu trục motor được gắn ổ bi chất lượng cao, giảm ma sát khi quay và giữ trục luôn ổn định. Ổ bi được bôi mỡ chịu nhiệt giúp motor vận hành êm, hạn chế hao mòn theo thời gian, với tuổi thọ thiết kế lên đến hàng ngàn giờ.

Cấu tạo hộp giảm tốc 2 cấp UDL - NMRV 75

Hộp giảm tốc là bộ phận then chốt quyết định tỉ số truyền và lực kéo đầu ra. Nó là sự kết hợp của hai cơ chế giảm tốc riêng biệt.

• Cấp 1 là bộ điều tốc cơ (UDL) cụ thể là bộ điều chỉnh tốc độ motor 1.5kW 2Hp. Nó thay đổi tốc độ đầu vào bằng cơ cấu ma sát hoặc bánh răng trước khi truyền sang cấp sau. Cơ chế này cho phép điều chỉnh tốc độ đầu ra linh hoạt theo nhu cầu.
• Cấp 2 là hộp giảm tốc NMRV 75. Vỏ hộp làm bằng gang nguyên khối chắn và bền bỉ, kết hợp thêm một lớp sơn tĩnh điện giúp hạn chế rỉ sét. Bên trong là cơ cấu trục vít - bánh vít đồng, truyền động êm, chịu tải tốt.
• Trục vào - trục ra: Trục vào nhận lực từ motor; trục ra truyền lực đã giảm tốc đến máy công tác. Thiết kế trục vuông góc mang lại khả năng sắp xếp không gian tối ưu.
• Vỏ hộp giảm tốc: Vỏ gang/nhôm đúc bao che bộ truyền, tăng độ cứng và giảm rung. Khoang chứa dầu bôi trơn được thiết kế kín, đảm bảo tuổi thọ cho các chi tiết bên trong.

Nguyên lý hoạt động và cơ chế điều chỉnh tốc độ

Motor giảm tốc 2 cấp UDL 1.5kW - NMRV 75 vận hành dựa trên sự phối hợp nhịp nhàng giữa động cơ điện, bộ điều tốc UDL và hộp số trục vít NMRV. Mỗi thành phần đóng vai trò riêng biệt, bổ trợ lẫn nhau để đạt được hiệu suất truyền động mong muốn.Động cơ điện 1.5kW tạo ra momen xoắn và tốc độ quay ban đầu. Năng lượng này sau đó được truyền tới bộ điều tốc UDL. Bộ điều tốc UDL, với cơ cấu đĩa côn và dây đai hoặc hệ thống bánh răng hành tinh, cho phép người dùng điều chỉnh tốc độ đầu vào của hộp số NMRV một cách liên tục, không theo cấp số. Khả năng điều chỉnh vô cấp này đặc biệt hữu ích cho các ứng dụng yêu cầu sự linh hoạt cao trong vận hành, chẳng hạn như điều khiển tốc độ băng tải hoặc máy trộn. Các thử nghiệm độc lập đã chỉ ra rằng hiệu suất điều chỉnh tốc độ của UDL duy trì độ chính xác cao ngay cả sau hàng nghìn giờ sử dụng.Sau khi qua bộ điều tốc UDL, momen xoắn và tốc độ được truyền đến hộp giảm tốc NMRV 75. Hộp số NMRV sử dụng cơ cấu trục vít và bánh vít, tạo ra tỉ số truyền lớn trong một không gian nhỏ gọn. Trục vít quay sẽ làm bánh vít ăn khớp và quay theo, nhưng với tốc độ chậm hơn đáng kể. Đồng thời, momen xoắn đầu ra được tăng cường, cung cấp lực kéo mạnh mẽ cho tải. Đặc tính tự hãm của cơ cấu trục vít cũng là một ưu điểm nổi bật, giúp giữ tải trọng ổn định khi động cơ dừng hoạt động, đảm bảo an toàn cho hệ thống.

Thông số kỹ thuật chi tiết của hệ thống truyền động

Việc hiểu rõ các thông số kỹ thuật là nền tảng để lựa chọn và tích hợp Motor giảm tốc 2 cấp UDL 1.5kW - NMRV 75 một cách hiệu quả vào các hệ thống máy móc. Các giá trị này định hình hiệu suất và khả năng làm việc của thiết bị.

Thông số động cơ điện 1.5kW

Động cơ điện 3 pha này cung cấp công suất cơ bản cho toàn bộ hệ thống giảm tốc.

Thông số hộp giảm tốc UDL - NMRV 75

Các thông số này xác định khả năng giảm tốc và momen xoắn đầu ra.

• Tỉ số truyền UDL: Điều chỉnh vô cấp từ 1:1.4 đến 1:7. Điều này cho phép tinh chỉnh tốc độ đầu ra một cách linh hoạt.
• Tỉ số truyền NMRV 75: Cố định, dao động từ 1:7.5 đến 1:100. Tỉ số phổ biến nhất thường là 1:30, 1:40, 1:50 hoặc 1:60.
• Momen xoắn đầu ra: Tùy thuộc vào tỉ số truyền và công suất động cơ, có thể đạt từ 150 Nm đến 300 Nm.
• Đường kính trục ra: Thông thường là 28mm hoặc 32mm đối với NMRV 75.
• Vật liệu vỏ hộp số: Gang đúc (cho độ bền cao) hoặc hợp kim nhôm (cho trọng lượng nhẹ và tản nhiệt tốt).
• Hiệu suất truyền động: Khoảng 85% - 90% cho cấp NMRV, giảm nhẹ khi qua UDL.

Lựa chọn và tích hợp Motor giảm tốc UDL 1.5kW - NMRV 75

Việc lựa chọn Motor giảm tốc 2 cấp UDL 1.5kW - NMRV 75 cần xem xét kỹ lưỡng các yếu tố kỹ thuật và điều kiện vận hành. Quá trình tích hợp cũng đòi hỏi sự chính xác để đảm bảo hệ thống hoạt động ổn định và bền bỉ.

Yếu tố cân nhắc khi lựa chọn

Quyết định cuối cùng về cấu hình motor giảm tốc phải dựa trên các yêu cầu cụ thể của ứng dụng.

• Tải trọng và mô-men xoắn yêu cầu: Xác định tải trọng mà motor phải kéo và mô-men xoắn cần thiết ở trục ra để đảm bảo thiết bị hoạt động không quá tải. Quá tải có thể làm giảm đáng kể tuổi thọ của motor.
• Tốc độ đầu ra mong muốn: Bộ điều tốc UDL cung cấp khả năng điều chỉnh vô cấp, nhưng cần xác định khoảng tốc độ cụ thể để lựa chọn tỉ số truyền NMRV phù hợp nhất.
• Môi trường vận hành: Đánh giá các yếu tố như nhiệt độ, độ ẩm, bụi bẩn, hóa chất. Cấp bảo vệ IP55 của motor đáp ứng tốt nhiều môi trường, nhưng môi trường khắc nghiệt hơn có thể cần các biện pháp bảo vệ bổ sung.
• Chu kỳ làm việc: Các ứng dụng vận hành liên tục 24/7 đòi hỏi motor có độ bền cao hơn và khả năng tản nhiệt tốt hơn so với các ứng dụng làm việc gián đoạn.
• Yêu cầu về không gian: Kích thước nhỏ gọn và trục ra vuông góc của NMRV 75 là ưu điểm lớn cho các không gian hạn chế.

Hướng dẫn lắp đặt cơ bản

Lắp đặt đúng kỹ thuật đóng vai trò quyết định đến hiệu suất và tuổi thọ của Motor giảm tốc 2 cấp UDL 1.5kW - NMRV 75.Đảm bảo nền móng lắp đặt vững chắc, bằng phẳng, và có khả năng chịu tải trọng của motor giảm tốc cùng với tải vận hành. Kiểm tra độ thẳng hàng giữa trục motor và trục tải để tránh phát sinh ứng suất không mong muốn trên ổ bi và bánh răng. Sử dụng các khớp nối linh hoạt nếu có sai lệch nhỏ để giảm thiểu tác động.Điện áp cấp cho motor phải đúng với định mức 380V, 3 pha, 50Hz. Kết nối dây pha và dây tiếp địa phải tuân thủ tiêu chuẩn an toàn điện. Trước khi vận hành, cần kiểm tra mức dầu bôi trơn trong hộp số NMRV. Sử dụng loại dầu chuyên dụng được nhà sản xuất khuyến nghị để đảm bảo bôi trơn tối ưu, giảm ma sát và tản nhiệt hiệu quả.

Bảo trì và kéo dài tuổi thọ vận hành

Bảo trì định kỳ là yếu tố then chốt để đảm bảo Motor giảm tốc 2 cấp UDL 1.5kW - NMRV 75 hoạt động ổn định, kéo dài tuổi thọ và giảm thiểu rủi ro hỏng hóc. Việc này giúp duy trì hiệu suất truyền động tối ưu.

Lịch trình bảo dưỡng định kỳ

Việc tuân thủ một lịch trình bảo dưỡng nghiêm ngặt có thể ngăn chặn nhiều sự cố.

• Kiểm tra mức dầu và thay dầu: Thường xuyên kiểm tra mức dầu trong hộp số NMRV, ít nhất 6 tháng một lần. Thay dầu định kỳ sau mỗi 5000-8000 giờ vận hành hoặc theo khuyến nghị của nhà sản xuất. Sử dụng dầu bánh răng gốc tổng hợp để đạt hiệu quả cao nhất.
• Kiểm tra các mối nối và bu lông: Đảm bảo tất cả các bu lông cố định motor giảm tốc và các khớp nối được siết chặt. Rung động có thể làm lỏng các mối nối, dẫn đến sai lệch và hư hỏng.
• Kiểm tra nhiệt độ vận hành: Theo dõi nhiệt độ của hộp số và động cơ. Nhiệt độ quá cao có thể là dấu hiệu của quá tải, thiếu dầu bôi trơn, hoặc ma sát bất thường.
• Kiểm tra tình trạng trục và phớt chắn dầu: Đảm bảo không có rò rỉ dầu từ phớt chắn dầu. Trục quay phải sạch sẽ và không bị biến dạng.
• Vệ sinh định kỳ: Loại bỏ bụi bẩn, dầu mỡ tích tụ trên vỏ motor và hộp số để cải thiện khả năng tản nhiệt.

Các lỗi thường gặp và cách khắc phục

Xác định sớm các dấu hiệu bất thường giúp đưa ra biện pháp xử lý kịp thời.

• Motor quá nóng: Nguyên nhân có thể do quá tải, mức dầu thấp, hoặc thông gió kém. Khắc phục bằng cách giảm tải, bổ sung/thay dầu, hoặc làm sạch các khe tản nhiệt.
• Tiếng ồn bất thường: Có thể do ổ bi bị mòn, bánh răng bị hỏng, hoặc sai lệch trục. Cần kiểm tra kỹ các bộ phận cơ khí và thay thế nếu cần.
• Rò rỉ dầu: Thường do phớt chắn dầu bị lão hóa hoặc hư hỏng. Cần thay thế phớt mới và kiểm tra bề mặt trục xem có bị xước không.
• Motor không hoạt động hoặc hoạt động yếu: Kiểm tra nguồn điện cấp, cầu chì, bộ điều khiển, hoặc cuộn dây motor. Đảm bảo điện áp và tần số phù hợp.

Ứng dụng thực tiễn và trường hợp điển hình

Motor giảm tốc 2 cấp UDL 1.5kW - NMRV 75 mang lại khả năng truyền động mạnh, tốc độ ổn định và độ bền cao, nhờ đó được ứng dụng đa dạng trong nhiều hệ thống máy móc hiện đại. Sự linh hoạt trong điều chỉnh tốc độ vô cấp là ưu điểm vượt trội trong các dây chuyền sản xuất cần điều chỉnh tốc độ theo từng công đoạn.

• Hệ thống băng tải công nghiệp vừa và lớn: Điều khiển tốc độ di chuyển của vật liệu, từ nguyên liệu thô đến sản phẩm hoàn chỉnh, đảm bảo dòng chảy sản xuất liên tục và hiệu quả.
• Máy trộn và máy đảo nguyên liệu: Tối ưu hóa quá trình trộn các loại vật liệu khác nhau trong ngành hóa chất, thực phẩm, hoặc xây dựng, với khả năng điều chỉnh tốc độ khuấy chính xác.
• Thiết bị nâng hạ và cơ cấu chuyển động chậm: Đảm bảo chuyển động ổn định và kiểm soát chặt chẽ cho các palăng, thang máy mini, hoặc hệ thống định vị tải trọng.
• Dây chuyền đóng gói và phân loại sản phẩm: Cung cấp tốc độ phù hợp cho các công đoạn đóng chai, dán nhãn, hoặc phân loại sản phẩm theo kích thước, giảm thiểu sai sót và tăng năng suất.

Nghiên cứu điển hình: Tối ưu hóa hệ thống cấp liệu

Trong một dự án tư vấn gần đây tại một nhà máy sản xuất thức ăn gia súc, chúng tôi đã đối mặt với thách thức về việc tối ưu hóa tốc độ cấp liệu cho máy nghiền. Hệ thống cũ sử dụng motor giảm tốc một cấp, gây ra tình trạng quá tải hoặc cấp liệu không đều khi nguyên liệu thay đổi độ ẩm và kích thước. Điều này ảnh hưởng trực tiếp đến chất lượng sản phẩm cuối cùng và làm tăng chi phí vận hành do tiêu hao năng lượng không hiệu quả.Sau khi phân tích kỹ lưỡng, chúng tôi đã đề xuất và triển khai giải pháp sử dụng Motor giảm tốc 2 cấp UDL 1.5kW - NMRV 75. Bộ điều tốc UDL cho phép người vận hành điều chỉnh tốc độ băng tải cấp liệu một cách vô cấp, phù hợp với từng loại nguyên liệu và yêu cầu sản xuất. Hộp số NMRV 75 đảm bảo lực kéo mạnh mẽ, ổn định ngay cả khi băng tải mang tải trọng lớn. Kết quả thu được rất ấn tượng: năng suất của dây chuyền tăng 15%, đồng thời giảm 8% lượng điện tiêu thụ do hoạt động hiệu quả hơn. Khả năng kiểm soát chính xác tốc độ đã giúp giảm thiểu tắc nghẽn và cải thiện đồng đều chất lượng sản phẩm.

Ưu điểm nổi bật motor giảm tốc 2 cấp UDL 1.5kW - NMRV 75

Motor giảm tốc 2 cấp UDL 1.5kW - NMRV 75 sở hữu nhiều ưu điểm quan trọng giúp nó trở thành lựa chọn đáng tin cậy cho các hệ thống truyền động công nghiệp. Những đặc tính này mang lại lợi thế cạnh tranh đáng kể trong môi trường sản xuất hiện đại.

• Vật liệu hợp kim hoặc gang đúc kết hợp khoang dầu bôi trơn kín giúp bộ motor hoạt động bền bỉ, giảm mài mòn và kéo dài tuổi thọ. Thiết kế này cũng chống chịu tốt với điều kiện môi trường khắc nghiệt, nâng cao độ tin cậy.
• Trục ra vuông góc và thân hộp số nhẹ - tản nhiệt tốt giúp motor dễ tích hợp vào các hệ thống máy có không gian hạn chế. Trọng lượng thấp cũng làm giảm tải trọng tổng thể của cấu trúc hỗ trợ.
• Hộp số NMRV 75 sử dụng cơ cấu trục vít - bánh vít giúp giảm tốc sâu, tạo lực kéo mạnh và duy trì hoạt động ổn định ngay cả khi tải thay đổi. Hiệu suất truyền momen xoắn cao là một ưu điểm đáng giá.
• Bộ điều tốc UDL 2 cấp cho phép thay đổi tốc độ vô cấp, giúp motor đáp ứng tốt nhiều yêu cầu vận hành khác nhau mà không ảnh hưởng đến công suất. Tính năng này mang lại sự linh hoạt tối đa cho người sử dụng.

Motor giảm tốc 2 cấp UDL 1.5kW - NMRV 75 không chỉ là một thành phần cơ khí mà còn là một giải pháp toàn diện cho các hệ thống truyền động cần sự chính xác, mạnh mẽ và khả năng điều chỉnh linh hoạt.
