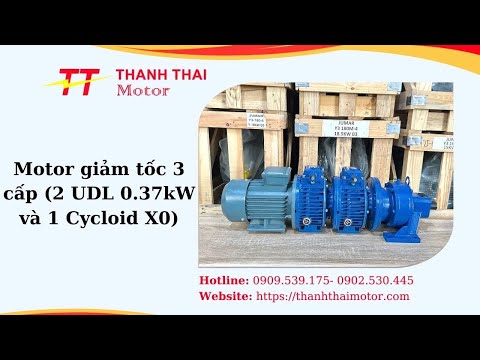

Motor giảm tốc 3 cấp (2 UDL 0.37kW và 1 Cycloid X0)

Motor giảm tốc 3 cấp (2 UDL 0.37kW và 1 Cycloid X0) là một cấu hình truyền động chuyên biệt, được thiết kế để cung cấp tốc độ đầu ra cực kỳ chậm cùng mô-men xoắn mạnh mẽ. Sự kết hợp này mang lại khả năng điều chỉnh tốc độ linh hoạt và độ bền vượt trội, đáp ứng yêu cầu khắt khe của các hệ thống máy móc công nghiệp hiện đại cần vận hành ổn định dưới tải trọng liên tục.

Các Điểm Nổi Bật Của Motor Giảm Tốc 3 Cấp (2 UDL 0.37kW và 1 Cycloid X0)

• Đạt tỉ số giảm tốc cực lớn, đáp ứng nhu cầu tốc độ siêu chậm trong công nghiệp.
• Khả năng điều chỉnh tốc độ rộng, mượt mà nhờ cấu trúc hai bộ điều tốc UDL.
• Hộp số Cycloid X0 tăng cường khả năng chịu tải va đập và vận hành êm ái.
• Thiết kế tối ưu cho hoạt động liên tục, bền bỉ trong môi trường sản xuất khắc nghiệt.
• Tăng cường độ chính xác cho các quy trình khuấy trộn, định lượng và băng tải đặc thù.

Cấu hình motor giảm tốc ba cấp này đại diện cho một bước tiến trong việc tối ưu hóa hiệu suất truyền động cho những ứng dụng đòi hỏi sự kiểm soát vượt trội. Việc đi sâu vào phân tích cấu trúc và nguyên lý sẽ làm rõ giá trị thực tiễn của nó.

Thiết kế tổng quan motor giảm tốc 3 cấp (2 UDL 0.37kW và 1 Cycloid X0)

Cấu hình motor giảm tốc 3 cấp (2 UDL 0.37kW và 1 Cycloid X0) là một hệ thống truyền động kết hợp, được thiết kế nhằm mục đích mở rộng dải điều chỉnh tốc độ, đồng thời tăng cường khả năng chịu tải và giảm thiểu rung động trong quá trình vận hành. Bộ truyền động này cho phép người vận hành điều chỉnh tốc độ đầu ra một cách từ từ và ổn định, đặc biệt hữu ích cho các ứng dụng yêu cầu độ chính xác cao.Sự tích hợp của hai bộ điều tốc cơ UDL trước một hộp số Cycloid X0 không chỉ cải thiện đáng kể dải tỉ số truyền mà còn đảm bảo khả năng chịu tải trọng xung kích vượt trội. Thiết bị hoạt động bền bỉ, hạn chế tối đa hiện tượng nóng máy hay rung lắc mạnh, ngay cả trong điều kiện tải nặng kéo dài, thích hợp cho những hệ thống cần tốc độ siêu chậm nhưng yêu cầu lực kéo cực lớn.

Cấu tạo chi tiết motor giảm tốc 3 cấp (2 UDL 0.37kW và 1 Cycloid X0)

Motor giảm tốc 3 cấp (2 UDL 0.37kW và 1 Cycloid X0) thuộc phân khúc động cơ giảm tốc dưới 1.1kW, được xây dựng từ các thành phần chính được lựa chọn kỹ lưỡng để đảm bảo hiệu suất và độ tin cậy. Cấu hình này bao gồm một động cơ điện 3 pha 0.37kW (0.5Hp) và một hộp giảm tốc 3 cấp chuyên biệt, mang lại công năng mạnh mẽ và vận hành êm ái.Cấu tạo động cơ điện:

• Vỏ motor chế tạo từ gang đúc hoặc hợp kim nhôm, tối ưu khả năng tản nhiệt nhanh chóng, bảo vệ các bộ phận bên trong.
• Stator được quấn bằng dây đồng nguyên chất, có khả năng chịu nhiệt độ cao (thường là cấp cách điện F), đảm bảo tạo ra từ trường ổn định.
• Rotor lồng sóc được gia công chính xác, cân bằng động học để giảm rung và tiếng ồn, duy trì hoạt động mượt mà.
• Trục thép đầu ra là thép cacbon cường độ cao, qua xử lý nhiệt để tăng độ cứng và khả năng chống mài mòn, chịu được tải trọng uốn và xoắn.

Cấu tạo hộp giảm tốc:

• Cấp 1 là bộ điều tốc cơ UDL, cụ thể là bộ điều chỉnh tốc độ motor 0.37kW (0.5Hp). Bộ này thay đổi tốc độ đầu vào thông qua cơ cấu ma sát đĩa côn, cho phép điều chỉnh tỉ số truyền liên tục trong một dải nhất định (ví dụ 1:5).
• Cấp 2 là một bộ điều tốc UDL tương tự, được ghép nối tiếp với cấp 1. Sự kết hợp hai cấp UDL giúp mở rộng dải điều chỉnh tốc độ tổng thể, mang lại độ chính xác cao hơn trong việc lựa chọn tốc độ đầu vào cho cấp giảm tốc cuối cùng.
• Cấp 3 là hộp giảm tốc Cycloid X0, vỏ làm từ hợp kim đúc cứng cáp. Cơ cấu cycloid đặc biệt này tạo ra mô-men xoắn lớn và đạt tỉ số giảm tốc sâu trong một kích thước nhỏ gọn. Thiết kế ăn khớp toàn phần giúp phân bổ tải trọng đều, giảm thiểu phản lực và tiếng ồn.
• Cánh quạt làm mát: Bộ phận này thường được tích hợp vào hộp số hoặc động cơ, có nhiệm vụ hỗ trợ tản nhiệt hiệu quả. Quạt giúp giảm hơi nóng sinh ra khi thiết bị vận hành ở tải trọng lớn hoặc làm việc liên tục trong nhiều giờ.
• Trục vào: Trục này kết nối trực tiếp với động cơ, tiếp nhận chuyển động quay ban đầu. Sau đó, nó dẫn truyền lực đến các cụm điều tốc UDL và cơ cấu Cycloid bên trong hộp số.
• Trục ra: Trục ra được thiết kế với đường kính phù hợp, chịu lực cắt và xoắn cao, thường có rãnh then hoặc mặt bích để dễ dàng kết nối với tải.

Nguyên lý vận hành và phối hợp cấp độ giảm tốc

Hệ thống motor giảm tốc 3 cấp (2 UDL 0.37kW và 1 Cycloid X0) hoạt động theo một chuỗi giảm tốc tuần tự, tối ưu hóa quá trình chuyển đổi năng lượng từ động cơ điện đến tải làm việc. Đầu tiên, động cơ điện 3 pha 0.37kW cung cấp chuyển động quay ở tốc độ cao. Chuyển động này sau đó được truyền tới cấp giảm tốc đầu tiên.Cấp giảm tốc đầu tiên là bộ điều tốc UDL. Bộ này nhận tốc độ từ động cơ và thông qua cơ cấu đĩa côn ma sát, nó thực hiện giảm tốc độ một phần. Đặc biệt, bộ UDL cho phép người vận hành điều chỉnh tốc độ đầu ra của cấp này một cách liên tục trong một dải rộng. Tốc độ đã được điều chỉnh từ cấp UDL thứ nhất tiếp tục được truyền sang cấp UDL thứ hai. Cấp UDL thứ hai hoạt động tương tự, tiếp tục giảm tốc độ và mở rộng khả năng điều chỉnh dải tốc độ tổng thể của hệ thống. Sự kết hợp hai cấp UDL liên tiếp mang lại khả năng điều chỉnh tốc độ đầu ra vô cùng linh hoạt và chính xác, điều mà một cấp UDL đơn lẻ không thể đạt được.Tốc độ đã được giảm và điều chỉnh từ hai cấp UDL sau đó được đưa vào hộp giảm tốc Cycloid X0. Hộp số Cycloid này là cấp giảm tốc cuối cùng và quan trọng nhất, chịu trách nhiệm chính trong việc tạo ra mô-men xoắn cực đại và đạt tỉ số giảm tốc sâu. Cơ cấu cycloid độc đáo của nó chuyển đổi chuyển động quay tốc độ trung bình thành chuyển động quay tốc độ siêu chậm ở trục ra. Trong một dự án cụ thể tại Giamtoctainang.com, chúng tôi từng ứng dụng cấu hình motor giảm tốc 3 cấp này cho một hệ thống trộn hóa chất công nghiệp. Yêu cầu đặt ra là phải duy trì tốc độ khuấy cực chậm 0.5 RPM với khả năng điều chỉnh linh hoạt để đảm bảo đồng nhất phản ứng. Với động cơ 0.37kW và hai cấp UDL, chúng tôi đạt được tỉ số truyền tổng 1:2800, điều chỉnh dải tốc độ từ 0.3 RPM đến 1.5 RPM một cách mượt mà, vượt qua giới hạn của các hệ thống giảm tốc hai cấp thông thường. Việc điều chỉnh tốc độ từ động cơ điện ban đầu qua hai cấp UDL và cuối cùng được khuếch đại mô-men xoắn bởi hộp số Cycloid là một quy trình kỹ thuật phức tạp nhưng vô cùng hiệu quả.

Ứng dụng motor giảm tốc 3 cấp (2 UDL 0.37kW và 1 Cycloid X0)

Nhờ khả năng giảm tốc sâu kết hợp với mô-men xoắn lớn và khả năng điều chỉnh tốc độ linh hoạt, motor giảm tốc 3 cấp (2 UDL 0.37kW và 1 Cycloid X0) được ứng dụng rộng rãi trong nhiều ngành công nghiệp. Các ứng dụng này thường yêu cầu chuyển động chậm nhưng đòi hỏi độ ổn định cao và lực kéo mạnh để xử lý vật liệu khó hoặc duy trì quy trình chính xác.Các lĩnh vực ứng dụng điển hình:

• Máy khuấy nguyên liệu đặc, dung dịch nhớt: Trong ngành hóa chất, thực phẩm hay xử lý nước thải, việc khuấy trộn các chất lỏng có độ nhớt cao hoặc nguyên liệu dạng bùn đặc yêu cầu mô-men xoắn lớn và tốc độ quay rất chậm. Hệ thống này đảm bảo nguyên liệu được trộn đều, tránh phân lớp hay kết tủa, đồng thời giảm thiểu hiện tượng bắn tóe hoặc tạo bọt.
• Hệ thống băng tải tốc độ siêu chậm trong dây chuyền sản xuất: Đối với việc vận chuyển vật liệu dễ vỡ, cần định vị chính xác hoặc đòi hỏi thời gian xử lý dài trên băng tải, tốc độ siêu chậm là yếu tố then chốt. Motor giảm tốc 3 cấp cung cấp sự kiểm soát tốc độ tuyệt đối, giảm thiểu rung lắc, đảm bảo an toàn cho sản phẩm và nâng cao hiệu quả quy trình.
• Máy trộn - máy đảo - bồn ủ nguyên liệu cần chuyển động chậm liên tục: Trong công nghiệp dược phẩm, mỹ phẩm hay chế biến nông sản, các bồn ủ hoặc máy trộn thường cần hoạt động trong thời gian dài với tốc độ quay ổn định và chậm. Cấu hình này giúp duy trì nhiệt độ, độ ẩm hoặc các phản ứng hóa học diễn ra đồng nhất, không bị gián đoạn.
• Thiết bị định lượng hoặc nạp liệu yêu cầu chính xác tuyệt đối: Trong các hệ thống đóng gói, pha chế tự động, việc định lượng nguyên liệu cần độ chính xác cao để đảm bảo chất lượng sản phẩm cuối cùng. Motor giảm tốc 3 cấp cho phép kiểm soát tốc độ nạp liệu một cách tinh vi, giảm sai số và tối ưu hóa năng suất.
• Máy sấy và lò nung công nghiệp: Một số loại máy sấy hoặc lò nung dạng trống quay yêu cầu tốc độ quay rất chậm để đảm bảo vật liệu được sấy hoặc nung đều. Khả năng điều chỉnh tốc độ linh hoạt của UDL kết hợp với mô-men xoắn của cycloid là lý tưởng cho các ứng dụng này.
• Hệ thống máy in ấn và dệt may: Trong một số công đoạn đặc biệt của máy in kỹ thuật số lớn hoặc máy dệt, cần điều khiển cuộn vật liệu với tốc độ cực chậm và ổn định để đảm bảo độ chính xác của hình ảnh hoặc đường may.

Ưu điểm motor giảm tốc 3 cấp (2 UDL 0.37kW và 1 Cycloid X0)

Sự kết hợp thông minh giữa hai bộ điều tốc UDL và một hộp số Cycloid X0 mang lại cho cấu hình motor giảm tốc 3 cấp này nhiều ưu điểm vượt trội về hiệu suất và độ bền. Các ưu điểm này khiến thiết bị trở thành lựa chọn lý tưởng cho các hệ thống truyền động đòi hỏi khắt khe trong môi trường công nghiệp đa dạng.Các ưu điểm nổi bật:

• Tỉ số giảm tốc rất lớn: Hệ thống này có khả năng đạt được tỉ số giảm tốc tổng hợp cực kỳ cao, thường dao động từ 1:175 đến hơn 1:5000, tùy thuộc vào tỉ số truyền của từng cấp UDL và Cycloid. Điều này đáp ứng hiệu quả các ứng dụng cần tốc độ siêu chậm, thường chỉ vài vòng/phút hoặc thấp hơn.
• Khả năng điều chỉnh tốc độ rộng và mượt mà: Với hai tầng bộ điều tốc UDL ghép nối tiếp, dải điều chỉnh tốc độ đầu ra được mở rộng đáng kể. Người vận hành có thể tinh chỉnh tốc độ một cách linh hoạt và mượt mà, không bị giật cục, từ tốc độ cao nhất của hộp số cycloid xuống gần như bằng 0, đáp ứng chính xác yêu cầu của từng quy trình.
• Hộp số Cycloid chịu tải cao, vận hành êm và ít hỏng hóc: Cơ cấu cycloid nổi tiếng với khả năng chịu tải trọng xung kích vượt trội so với hộp số bánh răng thông thường hoặc hộp số trục vít. Thiết kế ăn khớp toàn phần giúp phân bổ lực đều trên nhiều điểm tiếp xúc, giảm ứng suất tập trung, từ đó hạn chế mài mòn và kéo dài tuổi thọ. Vận hành của nó cũng đặc trưng bởi độ êm ái, ít tiếng ồn và rung động.
• Thiết kế chắc chắn, hoạt động liên tục trong môi trường khắc nghiệt: Các thành phần của motor giảm tốc 3 cấp được chế tạo từ vật liệu chất lượng cao như gang đúc, thép hợp kim qua xử lý nhiệt, đảm bảo độ bền cơ học. Các phớt chắn dầu chất lượng cao và hệ thống làm mát hiệu quả giúp thiết bị có thể hoạt động liên tục, 24/7, trong các môi trường có nhiệt độ, độ ẩm hoặc bụi bẩn cao.
• Hiệu suất truyền động ổn định: Mặc dù có nhiều cấp giảm tốc, nhưng thiết kế tối ưu hóa của từng bộ phận đảm bảo hiệu suất truyền động vẫn được duy trì ở mức cao. Điều này giúp giảm thiểu tổn thất năng lượng và tối ưu hóa chi phí vận hành cho doanh nghiệp.
