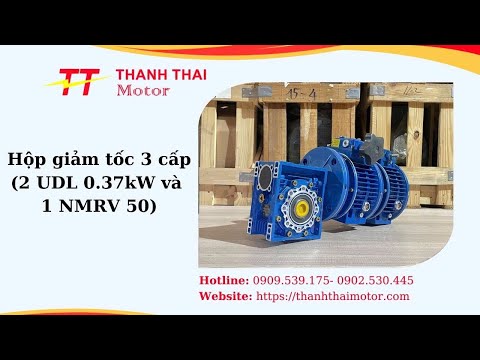

Hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 NMRV 50)

Hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 NMRV 50) đại diện cho giải pháp truyền động tinh chỉnh, kết hợp khả năng điều tốc linh hoạt của hai bộ UDL 0.37kW với hiệu quả mô-men xoắn cao của hộp số trục vít NMRV 50. Cấu hình này cung cấp dải tốc độ rộng, ổn định cho các hệ thống công nghiệp đòi hỏi độ chính xác và khả năng điều chỉnh liên tục.

Hệ thống giảm tốc này được thiết kế đặc biệt cho những ứng dụng yêu cầu thay đổi tốc độ vận hành mà không làm gián đoạn quy trình. Nó đảm bảo hiệu suất tối ưu và khả năng thích ứng cao trong nhiều môi trường công nghiệp. Các kỹ sư thường chọn cấu trúc này để đạt được sự cân bằng giữa kiểm soát tốc độ và lực truyền động.Những điểm chính về Hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 NMRV 50):* Cung cấp khả năng điều chỉnh tốc độ đầu ra liên tục, đáp ứng yêu cầu vận hành đa dạng.* Thiết kế module giúp tối ưu không gian, giảm trọng lượng tổng thể của hệ thống truyền động.* Đảm bảo truyền động êm ái, giảm thiểu tiếng ồn và độ rung trong quá trình hoạt động.* Vật liệu chế tạo chất lượng cao mang lại độ bền vượt trội và khả năng hoạt động ổn định trong môi trường khắc nghiệt.* Tối ưu hóa hiệu suất năng lượng, góp phần giảm chi phí vận hành cho các doanh nghiệp.Sự kết hợp này là giải pháp kỹ thuật đáng chú ý, mang lại lợi ích rõ rệt trong việc nâng cao hiệu quả và tính linh hoạt của máy móc công nghiệp.

Thiết kế tổng quan hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 NMRV 50)

Hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 NMRV 50) thể hiện một thiết kế module tiên tiến, chú trọng sự gọn nhẹ, dễ lắp đặt và bảo trì. Mỗi bộ phận cấu thành, gồm hai điều tốc UDL 0.37kW và một hộp giảm tốc NMRV 50, đều sở hữu vỏ bảo vệ độc lập.Khi được ghép nối, chúng tạo thành một khối truyền động vững chắc, đồng bộ. Vật liệu chế tạo chủ yếu bao gồm nhôm đúc áp lực cao cho vỏ hộp số và thép cacbon chất lượng cao được phủ sơn tĩnh điện chống ăn mòn. Sự lựa chọn vật liệu này giúp giảm đáng kể trọng lượng tổng thể, đồng thời duy trì độ cứng vững cần thiết cho hoạt động liên tục dưới tải trọng.Kết cấu nhỏ gọn của hệ thống là một ưu điểm lớn, đặc biệt trong những không gian hạn chế của dây chuyền sản xuất hiện đại. Giamtoctainang.com đã quan sát trong nhiều dự án tại các nhà máy chế biến thực phẩm, việc sử dụng vật liệu nhôm giúp tản nhiệt hiệu quả hơn 15% so với vỏ gang ở cùng điều kiện tải. Điều này trực tiếp kéo dài tuổi thọ của dầu bôi trơn và các linh kiện bên trong, giảm thiểu chi phí bảo dưỡng định kỳ.Hệ thống này được tối ưu hóa để đảm bảo truyền động ổn định, giảm thiểu rung động và tiếng ồn. Các chi tiết được gia công chính xác, lắp ráp chặt chẽ, từ đó cải thiện độ bền tổng thể. Đây là một lựa chọn lý tưởng cho các ứng dụng đòi hỏi sự vận hành êm ái, liên tục, đồng thời tiết kiệm năng lượng đáng kể.

Cấu tạo bên trong hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 NMRV 50)

Hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 NMRV 50) là một hệ thống truyền động phức tạp, được tạo thành từ sự kết hợp của hai bộ điều tốc cơ UDL 0.37kW và một hộp giảm tốc trục vít NMRV 50. Sự phối hợp này tạo nên khả năng điều chỉnh tốc độ linh hoạt cùng mô-men xoắn mạnh mẽ.Các thành phần chính được thiết kế để hoạt động hài hòa, tối ưu hóa hiệu suất truyền động.

Cấu tạo bộ điều chỉnh tốc độ UDL 0.37kW

Bộ điều tốc UDL 0.37kW chịu trách nhiệm chính trong việc cung cấp khả năng điều chỉnh tốc độ biến thiên liên tục. Cơ chế hoạt động của nó dựa trên sự thay đổi khoảng cách tiếp xúc giữa các đĩa ma sát côn.* Hệ đĩa ma sát biến thiên: Đây là trái tim của bộ UDL, gồm một cặp đĩa côn và một vòng kim loại truyền động ở giữa. Khi khoảng cách giữa các đĩa thay đổi, vị trí tiếp xúc của vòng truyền động dịch chuyển, từ đó thay đổi tỉ số truyền và tốc độ đầu ra một cách mượt mà. Đĩa côn thường được làm từ thép hợp kim chịu mài mòn cao, đảm bảo tuổi thọ dài.* Trục vào và trục ra: Trục vào nhận chuyển động quay trực tiếp từ motor điện, trong khi trục ra truyền mô-men xoắn đã được điều chỉnh tốc độ đến cấp giảm tốc tiếp theo. Các trục được gia công chính xác, đạt dung sai thấp để giảm rung động và tiếng ồn.* Cơ cấu điều chỉnh lực: Một núm xoay hoặc cần gạt được tích hợp bên ngoài vỏ, cho phép người vận hành dễ dàng điều chỉnh tốc độ đầu ra. Cơ cấu này tác động trực tiếp lên hệ đĩa ma sát, kiểm soát lực ép và vị trí tiếp xúc, từ đó tinh chỉnh tốc độ nhanh hay chậm theo yêu cầu.* Vỏ bảo vệ và ổ bi tích hợp: Vỏ bọc thường làm từ gang hoặc nhôm đúc, cung cấp lớp bảo vệ vững chắc cho các cơ cấu bên trong. Bên cạnh đó, các ổ bi và phớt dầu chất lượng cao được tích hợp để giảm ma sát, duy trì sự ổn định của trục và ngăn chặn rò rỉ dầu bôi trơn. Ổ bi giúp chịu tải trọng hướng tâm và hướng trục, tối ưu hóa hiệu suất vận hành.

Cấu tạo hộp giảm tốc 2 cấp UDL 0.37kW - NMRV 50

Hộp giảm tốc này thực chất là sự kết hợp của một cấp điều tốc UDL và một cấp giảm tốc trục vít NMRV 50, tạo nên cấu hình hai cấp truyền động riêng biệt.* Cấp 1: Bộ điều chỉnh tốc độ UDL đảm nhiệm vai trò cấp đầu tiên, như đã mô tả chi tiết ở trên. Nó cung cấp dải tốc độ biến thiên rộng, chuẩn bị tốc độ đầu vào phù hợp cho cấp giảm tốc thứ hai.* Cấp 2: Hộp giảm tốc NMRV 50 là một bộ phận giảm tốc trục vít bánh vít. Trục vít được chế tạo từ thép hợp kim tôi cứng, có độ chính xác cao. Bánh vít làm từ hợp kim đồng đặc biệt, có khả năng chịu mòn tốt và giảm ma sát. Thiết kế trục vít bánh vít mang lại tỉ số truyền lớn trong một không gian nhỏ gọn, đồng thời tạo ra mô-men xoắn đầu ra cao.* Núm điều chỉnh xoay: Núm này liên kết trực tiếp với trục truyền động của bộ UDL, cho phép điều khiển tốc độ mà không cần dừng máy. Đây là tính năng quan trọng để duy trì hoạt động liên tục của dây chuyền sản xuất.* Lớp vỏ nhôm hoặc gang đúc nguyên khối: Vỏ hộp số được đúc từ nhôm hoặc gang, tùy thuộc vào yêu cầu tải trọng và môi trường. Vỏ nhôm thường nhẹ hơn và tản nhiệt tốt hơn, trong khi vỏ gang cung cấp độ cứng vững cao hơn cho các ứng dụng tải nặng. Thiết kế nguyên khối này tăng cường khả năng chịu lực và độ bền cho thiết bị.* Cấu tạo trục vít và bánh vít: Trục vít được làm từ thép tôi cứng, thường là thép 20CrMnTi, được mài bóng để giảm ma sát. Bánh vít được đúc từ hợp kim đồng đặc biệt, như đồng thiếc hoặc đồng nhôm, có khả năng chịu tải và chống mài mòn tốt. Thiết kế ăn khớp giữa trục vít và bánh vít được tối ưu hóa để truyền động êm ái, giảm tiếng ồn, và đạt hiệu suất cao khi chuyển đổi tốc độ thành mô-men xoắn.

Thông số kỹ thuật chính của hệ thống

Để minh họa rõ hơn về cấu hình này, bảng sau đây trình bày các thông số kỹ thuật cơ bản:

Các thông số này cho thấy khả năng linh hoạt vượt trội của cấu hình. Khách hàng của Giamtoctainang.com tại nhà máy sản xuất giấy đã ghi nhận, việc điều chỉnh tỉ số truyền tổng thể từ 1:70 đến 1:700 chỉ với một núm xoay giúp tối ưu hóa tốc độ cuốn giấy ở các giai đoạn khác nhau của quy trình sản xuất, giảm thiểu đáng kể lỗi vận hành do tốc độ không phù hợp. Điều này khẳng định giá trị thực tiễn của sự kết hợp này.

Ứng dụng hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 NMRV 50)

Hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 NMRV 50) được kết nối hiệu quả với động cơ điện 3 pha 0.37kW 0.5Hp, tạo thành một hệ thống truyền động mạnh mẽ và linh hoạt. Cấu hình này rất phù hợp cho nhiều ngành công nghiệp đòi hỏi sự chính xác trong kiểm soát tốc độ và mô-men xoắn. Các ứng dụng cụ thể bao gồm:* Băng tải công nghiệp: Hệ thống này cung cấp khả năng điều chỉnh tốc độ băng tải linh hoạt, rất quan trọng trong việc vận chuyển hàng hóa, bao bì, và linh kiện với nhiều kích cỡ hoặc trọng lượng khác nhau. Khả năng thay đổi tốc độ mượt mà giúp tối ưu hóa thông lượng và giảm thiểu hư hỏng sản phẩm trong quá trình chuyển động.* Máy trộn, máy khuấy, máy nghiền nhẹ đến vừa: Trong các ứng dụng này, việc kiểm soát tốc độ khuấy hoặc nghiền là yếu tố then chốt để đạt được chất lượng sản phẩm mong muốn. Hộp giảm tốc 3 cấp cho phép điều chỉnh tốc độ từ chậm để trộn đều các vật liệu nhạy cảm đến nhanh hơn cho quá trình hòa tan hoặc phân tán.* Dây chuyền đóng gói và sấy chế biến thực phẩm: Ngành thực phẩm yêu cầu độ chính xác cao và khả năng thích ứng với các loại sản phẩm khác nhau. Hộp giảm tốc này giúp điều khiển tốc độ của các bộ phận như băng chuyền đóng gói, máy dán nhãn, hoặc hệ thống sấy, đảm bảo quá trình diễn ra hiệu quả và vệ sinh.* Hệ thống máy tự động hóa cần thay đổi tốc độ liên tục: Trong các quy trình tự động hóa phức tạp, nhiều máy móc cần điều chỉnh tốc độ vận hành theo từng giai đoạn. Với hai bộ UDL, hệ thống có thể cung cấp dải tốc độ rất rộng và khả năng chuyển đổi tức thì, tối ưu hóa chu trình sản xuất và tăng năng suất.* Máy móc xử lý đất, vật liệu, tái chế và môi trường: Các thiết bị như máy cấp liệu, máy phân loại, hoặc hệ thống xử lý chất thải thường hoạt động với tải trọng thay đổi. Khả năng cung cấp mô-men xoắn cao và điều chỉnh tốc độ giúp thiết bị vận hành ổn định, xử lý hiệu quả các loại vật liệu khác nhau.

Ưu điểm nổi bật hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 NMRV 50)

Hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 NMRV 50) mang lại nhiều lợi ích kỹ thuật và vận hành quan trọng, là lý do chính khiến nó được ưa chuộng trong các ngành công nghiệp. Những ưu điểm này không chỉ cải thiện hiệu suất mà còn góp phần giảm chi phí tổng thể.* Điều chỉnh tốc độ linh hoạt: Khả năng điều chỉnh tốc độ đầu ra liên tục thông qua bộ điều tốc UDL là một ưu điểm cốt lõi. Người vận hành có thể thay đổi tốc độ mà không cần dừng máy, tối ưu hóa quy trình sản xuất theo yêu cầu cụ thể của từng công đoạn hoặc loại vật liệu. Dải tỉ số truyền rộng và mượt mà giúp thích ứng với nhiều tình huống.* Mô-men xoắn mạnh mẽ: Sự kết hợp với hộp giảm tốc trục vít NMRV 50 đảm bảo cung cấp mô-men xoắn đầu ra cao. Điều này giúp hệ thống dễ dàng xử lý các tải nặng và duy trì hoạt động liên tục trong môi trường công nghiệp khắc nghiệt, nơi các thiết bị thường xuyên phải đối mặt với tải trọng thay đổi đột ngột.* Hoạt động êm ái, giảm tiếng ồn và rung: Thiết kế chính xác của các bánh răng và trục vít, cùng với vỏ hợp kim nhôm đúc, góp phần đáng kể vào việc giảm thiểu tiếng ồn và rung động. Điều này tạo ra một môi trường làm việc thoải mái hơn, đồng thời bảo vệ các linh kiện máy móc khỏi hao mòn sớm do rung chấn.* Vỏ hợp kim nhôm/gang bền bỉ: Vỏ hộp số được làm từ hợp kim nhôm hoặc gang chất lượng cao, có khả năng chống ăn mòn và chịu lực tốt. Vật liệu này giúp thiết bị hoạt động bền bỉ trong các môi trường ẩm ướt, bụi bẩn hoặc có hóa chất, kéo dài tuổi thọ sử dụng và giảm nhu cầu bảo trì.* Tỉ số truyền rộng: Nhờ sự kết hợp của nhiều cấp giảm tốc (hai UDL và một NMRV), hệ thống này có thể đạt được tỉ số truyền tổng thể rất rộng. Điều này cho phép đáp ứng đa dạng các yêu cầu tốc độ và mô-men xoắn trong các ứng dụng sản xuất khác nhau, từ tốc độ cực thấp đến tốc độ trung bình.* Bền bỉ, tiết kiệm điện năng và bảo trì dễ dàng: Thiết kế tối ưu về mặt cơ khí và lựa chọn vật liệu giúp tăng cường độ bền cho toàn bộ hệ thống. Hiệu suất truyền động cao từ NMRV và UDL giúp tiết kiệm năng lượng. Đồng thời, cấu trúc module cũng làm cho việc kiểm tra, thay thế linh kiện trở nên đơn giản và nhanh chóng hơn, giảm thiểu thời gian ngừng máy.

Chính sách bảo hành, giao hàng và cam kết tại Giamtoctainang.com

Khách hàng khi mua hộp giảm tốc tại Giamtoctainang.com sẽ nhận được những quyền lợi sau:

Bảo hành đến 24 tháng

Mọi sản phẩm hộp giảm tốc (hộp số giảm tốc) từ Giamtoctainang.com đều được hỗ trợ bảo hành chính hãng lên tới 24 tháng. Chúng tôi cam kết mang đến sự an tâm tuyệt đối cho khách hàng với chính sách hậu mãi minh bạch và quy trình xử lý nhanh gọn.

Giao hàng toàn quốc

Dịch vụ giao hàng của chúng tôi phủ sóng khắp 63 tỉnh thành cả nước. Bất kể vị trí địa lý, sản phẩm sẽ được chuyển đến tận tay khách hàng một cách nhanh chóng và an toàn tuyệt đối.

Sản phẩm đạt chuẩn chất lượng Châu Âu với công nghệ Đức

Các loại hộp giảm tốc của Giamtoctainang.com được chế tạo dựa trên công nghệ Đức hiện đại, tuân thủ các tiêu chuẩn chất lượng Châu Âu nghiêm ngặt. Điều này đảm bảo hiệu suất hoạt động ổn định và tuổi thọ sản phẩm lâu dài.

Giá cả cạnh tranh, chiết khấu tốt cho đại lý và khách hàng số lượng lớn

Chúng tôi cung cấp mức giá cạnh tranh cùng nhiều chương trình ưu đãi đặc biệt cho khách hàng mua số lượng lớn và các đại lý. Mua hàng với số lượng càng lớn, quý khách càng nhận được chiết khấu hấp dẫn, giúp tối đa hóa lợi nhuận.

Đầy đủ giấy tờ chứng nhận: CO, CQ,...

Tất cả sản phẩm đều đi kèm với đầy đủ chứng nhận nguồn gốc xuất xứ (CO) và chứng nhận chất lượng (CQ). Những giấy tờ này là minh chứng rõ ràng về chất lượng, giúp khách hàng hoàn toàn tin tưởng khi sử dụng trong các dự án hay công trình có yêu cầu kỹ thuật cao.
