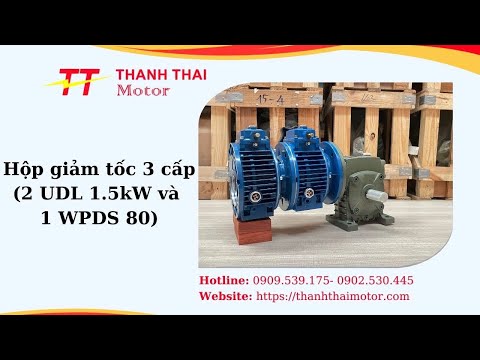

Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDS 80)

Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDS 80) là một giải pháp truyền động tích hợp, kết hợp bộ điều tốc cơ UDL với hộp giảm tốc trục vít WPDS 80, tạo nên hệ thống linh hoạt và mạnh mẽ. Cấu hình này tối ưu hóa khả năng điều chỉnh tốc độ, đồng thời tăng cường mô-men xoắn, đáp ứng hiệu quả các ứng dụng công nghiệp từ tải vừa đến tải nặng, đòi hỏi độ chính xác cao trong vận hành.

Những điểm chính cần nắm vững về hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDS 80):

• Thiết kế tích hợp mang lại khả năng điều chỉnh tốc độ vô cấp, kết hợp với hiệu suất truyền động ổn định.
• Chất liệu vỏ gang/nhôm đúc đảm bảo độ bền vượt trội, khả năng tản nhiệt hiệu quả và tuổi thọ sử dụng kéo dài.
• Mô-men xoắn đầu ra cao, đáp ứng tốt các yêu cầu vận hành liên tục và tải trọng lớn trong môi trường công nghiệp.
• Ứng dụng rộng rãi trong các ngành như đóng gói, chế biến thực phẩm, máy khuấy, băng tải, nơi cần điều khiển tốc độ chính xác.
• Tiết kiệm năng lượng và giảm thiểu tiếng ồn, tạo môi trường làm việc hiệu quả và an toàn hơn.

Hiểu rõ các đặc tính này sẽ hỗ trợ quá trình lựa chọn và triển khai hệ thống truyền động tối ưu cho mọi nhu cầu sản xuất.

Thiết kế tổng quan hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDS 80)

Thiết kế của hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDS 80) ưu tiên sự bền bỉ và hiệu suất vận hành ổn định trong môi trường công nghiệp khắc nghiệt. Vỏ ngoài của thiết bị thường được chế tạo từ gang đúc nguyên khối hoặc hợp kim nhôm chất lượng cao, mang lại khả năng chịu lực nén, va đập vượt trội. Đặc tính này giúp bảo vệ hoàn toàn các cơ cấu truyền động tinh vi bên trong khỏi tác động từ môi trường bên ngoài.Các trục ra và bích kết nối được thiết kế theo tiêu chuẩn công nghiệp, cho phép lắp đặt dễ dàng với nhiều loại động cơ và tải trọng khác nhau. Nắp bảo trì được bố trí khoa học, giúp kỹ thuật viên tiếp cận nhanh chóng các bộ phận bên trong khi cần kiểm tra hoặc thay thế, rút ngắn đáng kể thời gian dừng máy. Hệ thống ổ bi bạc đạn chịu tải, phớt dầu kín khít cùng các khe thoáng thông gió được tính toán kỹ lưỡng, tối ưu hóa quá trình tản nhiệt. Điều này không chỉ giảm thiểu ma sát nội bộ mà còn duy trì nhiệt độ hoạt động lý tưởng, góp phần kéo dài tuổi thọ của hộp giảm tốc.

Cấu tạo chi tiết hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDS 80)

Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDS 80) là một tổ hợp cơ khí tinh xảo, hình thành từ sự phối hợp giữa bộ điều chỉnh tốc độ cơ UDL 1.5kW và hộp giảm tốc 2 cấp UDL 1.5kW - WPDS 80. Sự kết hợp này tạo nên một hệ thống truyền động linh hoạt, cho phép điều chỉnh tốc độ vô cấp đồng thời cung cấp mô-men xoắn mạnh mẽ.

Cấu tạo của bộ điều chỉnh tốc độ UDL 1.5kW:

• Đĩa ma sát - đĩa côn: Cơ chế hoạt động dựa trên sự thay đổi vị trí tiếp xúc của hệ đĩa nón côn, cho phép tạo ra dải tốc độ đầu ra vô cấp. Hệ thống này đảm bảo quá trình thay đổi tốc độ diễn ra mượt mà, không gây giật cục hay sốc tải.
• Trục vào - trục ra: Trục vào có nhiệm vụ nhận công suất trực tiếp từ động cơ điện, thường là động cơ điện 3 pha 1.5kW 2Hp. Trục ra truyền tốc độ đã được điều chỉnh một cách ổn định và chính xác tới cấp giảm tốc tiếp theo.
• Cơ cấu điều chỉnh: Một núm xoay hoặc tay gạt được tích hợp để điều khiển trực tiếp lên vị trí của các đĩa. Điều này cho phép người vận hành thay đổi tốc độ nhanh - chậm một cách linh hoạt theo yêu cầu sản xuất.
• Vỏ bảo vệ & ổ bi: Vỏ được đúc từ gang hoặc nhôm, cung cấp khả năng bảo vệ vững chắc cho các cơ cấu bên trong. Hệ thống ổ bi và phớt dầu chất lượng cao giúp giảm thiểu ma sát, chống rung hiệu quả và nâng cao đáng kể tuổi thọ của thiết bị.

Cấu tạo của hộp giảm tốc 2 cấp UDL 1.5kW - WPDS 80:

• Cấp 1 - Bộ điều chỉnh tốc độ cơ UDL: Đây là giai đoạn đầu tiên của quá trình giảm tốc, sử dụng cơ chế ma sát đĩa điều tốc để kiểm soát tốc độ một cách mượt mà, không gây giật. Vỏ nhôm của bộ UDL có trọng lượng nhẹ và khả năng tản nhiệt nhanh chóng, tối ưu hóa hiệu suất hoạt động.
• Cấp 2 - Hộp giảm tốc trục vít WPDS 80: Đây là cấp giảm tốc chính, với cấu trúc trục vít và bánh vít. Hộp số giảm tốc trục vít WPDS 80 có thiết kế gọn gàng, bền bỉ và đặc biệt phù hợp với nhiều môi trường công nghiệp yêu cầu hoạt động liên tục. Tỷ số truyền cao và khả năng tự hãm là những ưu điểm nổi bật của loại hộp số này.
• Bộ truyền hành tinh (nếu có trong một số biến thể): Một số phiên bản nâng cao có thể tích hợp bộ truyền hành tinh bên trong, đảm bảo tỷ số truyền ổn định hơn, hạn chế tối đa ma sát và giảm rung động khi thiết bị làm việc liên tục trong thời gian dài.
• Động cơ điện (nếu tích hợp): Cung cấp lực kéo mạnh mẽ với stator dây đồng được quấn chất lượng cao và rotor được cân bằng chính xác. Động cơ này hoạt động ổn định khi kết hợp đồng bộ với hệ thống 3 cấp giảm tốc.

Để minh họa rõ hơn về thông số kỹ thuật, bảng sau đây trình bày một số đặc điểm tiêu biểu của các thành phần chính:

Thông số	Bộ điều tốc UDL 1.5kW	Hộp giảm tốc WPDS 80
Công suất đầu vào	1.5 kW (2 Hp)	Từ UDL 1.5kW
Phạm vi điều chỉnh tốc độ	Khoảng 200 - 1000 vòng/phút (đầu ra UDL)	Tỷ số truyền i = 1/5 đến 1/60 (tùy cấu hình)
Vật liệu vỏ	Hợp kim nhôm	Gang đúc
Trục	Thép hợp kim tôi luyện	Trục vít thép, bánh vít đồng
Kiểu lắp đặt	Mặt bích B5, B14	Chân đế, mặt bích
Hiệu suất	Cao, thay đổi theo tỷ số truyền	Trung bình (khoảng 60-85%)
Mô-men xoắn	Tùy thuộc tốc độ đầu ra	Cao ở tốc độ thấp

Ứng dụng hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDS 80)

Hệ thống truyền động từ hộp giảm tốc 3 cấp này, thường được kết nối với động cơ điện 3 pha 1.5kW 2Hp, mang lại sự kết hợp mạnh mẽ và linh hoạt, đáp ứng yêu cầu của nhiều ngành công nghiệp. Cấu hình này đặc biệt phù hợp với các ứng dụng đòi hỏi khả năng kiểm soát tốc độ chính xác và mô-men xoắn cao.

Cụ thể, các ứng dụng tiêu biểu bao gồm:

• Dây chuyền đóng gói: Trong các dây chuyền sản xuất thực phẩm hoặc dược phẩm, hộp giảm tốc 3 cấp đảm bảo chuyển động nhịp nhàng và chính xác cho các công đoạn quan trọng như định lượng nguyên liệu, ép bao bì và hàn miệng. Khả năng điều chỉnh tốc độ vô cấp giúp tối ưu hóa hiệu quả sản xuất theo từng loại sản phẩm.
• Máy nghiền, máy ép tải vừa: Thiết bị này là lựa chọn lý tưởng cho các hệ thống máy nghiền hoặc máy ép có tải trọng vừa phải, yêu cầu lực kéo mạnh mẽ và khả năng hoạt động liên tục. Mô-men xoắn cao từ cấp giảm tốc WPDS 80 đảm bảo quá trình xử lý vật liệu diễn ra hiệu quả mà không bị quá tải.
• Thiết bị tự động hóa: Dùng cho các cơ cấu điều khiển tốc độ linh hoạt trong hệ thống tự động hóa công nghiệp. Khả năng thay đổi tốc độ mượt mà của bộ UDL giúp máy vận hành êm ái và ổn định trong các chu kỳ hoạt động dài, nâng cao độ tin cậy của toàn bộ dây chuyền.
• Máy trộn, máy khuấy công nghiệp: Đối với các máy cần mô-men xoắn lớn và tốc độ thấp để trộn đều nguyên liệu, hóa chất hoặc thực phẩm, hộp giảm tốc 3 cấp này là giải pháp tối ưu. Nó cung cấp đủ lực để xử lý các hỗn hợp có độ nhớt cao, đồng thời duy trì tốc độ ổn định để đảm bảo chất lượng sản phẩm cuối cùng.

Một ví dụ thực tế từ Giamtoctainang.com cho thấy, một khách hàng sản xuất sơn đã gặp vấn đề về việc kiểm soát tốc độ khuấy chính xác để đạt được độ đồng nhất mong muốn. Máy khuấy hiện có chỉ có tốc độ cố định, dẫn đến chất lượng sản phẩm không đồng đều. Sau khi tư vấn và lắp đặt hệ thống hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDS 80) kết hợp với động cơ 1.5kW, nhà máy đã có thể điều chỉnh tốc độ khuấy linh hoạt. Kết quả là, chất lượng sơn được cải thiện rõ rệt, độ đồng nhất cao hơn, và thời gian sản xuất một mẻ cũng được tối ưu hóa đáng kể. Đây là minh chứng cho hiệu quả vượt trội của giải pháp truyền động đa cấp này.

Ưu điểm hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDS 80)

Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDS 80) sở hữu nhiều ưu điểm nổi bật, lý giải vì sao nó trở thành lựa chọn phổ biến trong nhiều ứng dụng công nghiệp. Những lợi ích này không chỉ góp phần nâng cao hiệu suất làm việc mà còn tối ưu hóa chi phí vận hành và bảo trì.

• Hoạt động êm ái, giảm tiếng ồn: Cơ cấu truyền động được thiết kế ăn khớp chính xác giữa các bộ phận, bao gồm đĩa ma sát, trục vít và bánh vít. Sự ăn khớp đồng bộ này giúp thiết bị vận hành cực kỳ êm ái, hạn chế tối đa rung động và giảm đáng kể tiếng ồn phát sinh trong quá trình hoạt động. Điều này tạo ra một môi trường làm việc an toàn và thoải mái hơn.
• Độ bền vượt trội: Cấu tạo từ các vật liệu chịu lực cao cấp như gang đúc nguyên khối cho vỏ hộp giảm tốc WPDS 80 và hợp kim nhôm cho bộ UDL, kết hợp với thép tôi luyện cho các chi tiết trục và bánh răng. Những vật liệu này có khả năng chống mài mòn, chịu tải nặng và chống ăn mòn hiệu quả, kéo dài tuổi thọ thiết bị lên nhiều năm, ngay cả trong điều kiện làm việc liên tục.
• Hiệu suất truyền động ổn định: Thiết kế 3 cấp với sự kết hợp của bộ điều tốc UDL và hộp số giảm tốc WPDS 80 mang lại dải tỷ số truyền rộng và khả năng điều chỉnh tốc độ vô cấp. Điều này đảm bảo tốc độ đầu ra luôn ổn định và phù hợp chính xác với yêu cầu của từng ứng dụng công nghiệp, từ đó tối ưu hóa quy trình sản xuất.
• Mô-men xoắn lớn, mạnh mẽ: Tầng giảm tốc WPDS 80 đóng vai trò then chốt trong việc tăng cường lực kéo và mô-men xoắn đầu ra. Nhờ đó, hệ thống có thể vận hành ổn định và hiệu quả ngay cả khi phải chịu tải trọng nặng hoặc hoạt động kéo dài liên tục, phù hợp cho các máy khuấy dung dịch đặc, băng tải nặng hoặc máy ép.
• Khả năng điều chỉnh tốc độ vô cấp: Bộ điều tốc UDL cho phép thay đổi tốc độ đầu ra một cách mượt mà và liên tục trong một dải rộng. Tính năng này mang lại sự linh hoạt cao, giúp người vận hành tinh chỉnh tốc độ phù hợp nhất cho từng công đoạn hoặc loại vật liệu, tối ưu hóa quy trình mà không cần dừng máy.

Chính sách bảo hành, giao hàng và cam kết tại Giamtoctainang.com

Khách hàng khi mua hộp giảm tốc tại Giamtoctainang.com sẽ nhận được những quyền lợi sau:

Bảo hành đến 24 tháng

Mọi sản phẩm hộp giảm tốc (hộp số giảm tốc) từ Giamtoctainang.com đều được hỗ trợ bảo hành chính hãng lên tới 24 tháng. Chúng tôi cam kết mang đến sự an tâm tuyệt đối cho khách hàng với chính sách hậu mãi minh bạch và quy trình xử lý nhanh gọn.

Giao hàng toàn quốc

Dịch vụ giao hàng của chúng tôi phủ sóng khắp 63 tỉnh thành cả nước. Bất kể vị trí địa lý, sản phẩm sẽ được chuyển đến tận tay khách hàng một cách nhanh chóng và an toàn tuyệt đối.

Sản phẩm đạt chuẩn chất lượng Châu Âu với công nghệ Đức

Các loại hộp giảm tốc của Giamtoctainang.com được chế tạo dựa trên công nghệ Đức hiện đại, tuân thủ các tiêu chuẩn chất lượng Châu Âu nghiêm ngặt. Điều này đảm bảo hiệu suất hoạt động ổn định và tuổi thọ sản phẩm lâu dài.

Giá cả cạnh tranh, chiết khấu tốt cho đại lý và khách hàng số lượng lớn

Chúng tôi cung cấp mức giá cạnh tranh cùng nhiều chương trình ưu đãi đặc biệt cho khách hàng mua số lượng lớn và các đại lý. Mua hàng với số lượng càng lớn, quý khách càng nhận được chiết khấu hấp dẫn, giúp tối đa hóa lợi nhuận.

Đầy đủ giấy tờ chứng nhận: CO, CQ,...

Tất cả sản phẩm đều đi kèm với đầy đủ chứng nhận nguồn gốc xuất xứ (CO) và chứng nhận chất lượng (CQ). Những giấy tờ này là minh chứng rõ ràng về chất lượng, giúp khách hàng hoàn toàn tin tưởng khi sử dụng trong các dự án hay công trình có yêu cầu kỹ thuật cao.
