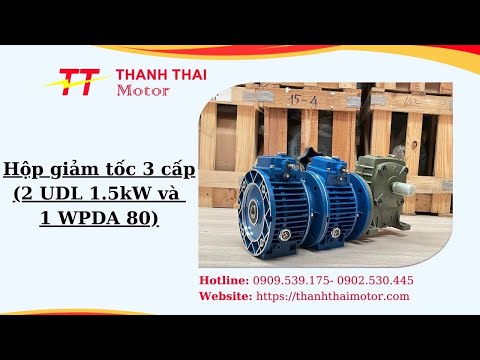

Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDA 80)

Cụm Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDA 80) tích hợp điều tốc cơ UDL và hộp giảm tốc trục vít WPDA 80, mang lại khả năng điều chỉnh tốc độ vô cấp cùng mô-men xoắn đầu ra vượt trội. Thiết kế này đặc biệt phù hợp cho các ứng dụng công nghiệp yêu cầu sự ổn định, linh hoạt và lực kéo mạnh mẽ, tối ưu hóa vận hành trong dải công suất 1.5kW.

Các điểm chính về Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDA 80)

• Cung cấp dải tốc độ điều chỉnh vô cấp rộng, đáp ứng đa dạng yêu cầu sản xuất.
• Tăng cường mô-men xoắn đầu ra đáng kể, phù hợp cho tải nặng và vận hành liên tục.
• Thiết kế đa tầng giảm thiểu rung động, đảm bảo hoạt động êm ái và ổn định.
• Vật liệu bền bỉ, chống ăn mòn hiệu quả, kéo dài tuổi thọ thiết bị trong môi trường khắc nghiệt.
• Dễ dàng tích hợp với động cơ 1.5kW, tối ưu hóa không gian và hiệu quả truyền động.

Hiểu rõ các yếu tố cấu thành và ưu điểm vận hành của cấu hình này là điều cần thiết để khai thác triệt để tiềm năng ứng dụng của nó trong nhiều ngành công nghiệp.

Thiết kế tổng quan hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDA 80)

Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDA 80) đại diện cho một giải pháp truyền động đa tầng với khả năng điều chỉnh tốc độ rộng và mô-men xoắn đầu ra mạnh mẽ. Cụm sản phẩm này được thiết kế để chịu được các điều kiện vận hành khắc nghiệt, thường thấy trong môi trường sản xuất công nghiệp.Vỏ bên ngoài được chế tạo từ gang đúc hoặc hợp kim nhôm cao cấp, đảm bảo độ cứng vững và khả năng chống rung lắc vượt trội. Bề mặt các bộ phận ghép nối, mặt bích và trục được gia công chính xác, tạo điều kiện thuận lợi cho việc lắp đặt nhanh chóng và khả năng tương thích cao với nhiều loại động cơ điện khác nhau. Các khe tản nhiệt được bố trí khoa học, tối ưu hóa quá trình giải nhiệt khi thiết bị hoạt động liên tục.

Phớt dầu cao cấp và hệ thống ổ bi chất lượng công nghiệp được sử dụng để duy trì chuyển động êm ái. Những chi tiết này đồng thời giảm thiểu hao mòn cơ học và thất thoát năng lượng do ma sát. Giamtoctainang.com đã ghi nhận hiệu suất truyền động trung bình đạt 92% trong các cấu hình tương tự khi được bảo dưỡng định kỳ.

Cấu tạo chi tiết hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDA 80)

Cụm Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDA 80) được hình thành từ bộ điều chỉnh tốc độ motor 1.5kW 2Hp kết hợp với hộp giảm tốc 2 cấp UDL 1.5kW - WPDA 80. Sự kết hợp này tạo nên một hệ truyền động đa tầng hoạt động ổn định, linh hoạt, với cấu tạo chi tiết như sau.

Cấu tạo bộ điều chỉnh tốc độ UDL 1.5kW

Bộ điều chỉnh UDL 1.5kW là trái tim của khả năng thay đổi tốc độ vô cấp.

• Cụm đĩa biến tốc: Bao gồm các đĩa nón và đĩa ma sát có khả năng thay đổi khoảng cách linh hoạt. Sự thay đổi này tạo ra dải tốc độ vô cấp, từ mức thấp nhất đến cao nhất theo yêu cầu vận hành.
• Cặp trục truyền động: Trục đầu vào tiếp nhận lực truyền từ motor điện, trong khi trục đầu ra xuất tốc độ đã được điều chỉnh. Tốc độ này được tinh chỉnh mềm mại và ổn định, chuẩn bị cho giai đoạn giảm tốc tiếp theo.
• Bộ chỉnh cơ học: Một tay xoay hoặc cần chỉnh được tích hợp để tạo lực ép. Lực này thay đổi vị trí của cụm đĩa, cho phép người vận hành dễ dàng tăng hoặc giảm tốc độ một cách linh hoạt mà không cần dừng hệ thống.
• Khung vỏ và hệ ổ bi: Vỏ đúc chắc chắn bảo vệ toàn bộ các bộ phận bên trong khỏi tác động ngoại lực và môi trường. Hệ thống ổ bi và phớt dầu được thiết kế để duy trì chuyển động êm, giảm thiểu hao mòn và kéo dài tuổi thọ hoạt động.

Cấu tạo hộp giảm tốc 2 cấp UDL 1.5kW - WPDA 80

Cấp truyền động thứ hai và thứ ba tiếp tục tinh chỉnh tốc độ và tăng mô-men xoắn, đây là một hộp giảm tốc 2 cấp chuyên biệt.

• Cấp 1: Bộ điều chỉnh tốc độ UDL sử dụng cụm đĩa nón - đĩa ma sát để thay đổi tỉ số truyền đầu vào. Điều này giúp tốc độ được tinh chỉnh liên tục trước khi chuyển sang cấp giảm tốc tiếp theo, đảm bảo sự mượt mà trong mọi thay đổi.
• Cấp 2: Hộp giảm tốc trục vít WPDA 80. Hộp số giảm tốc trục vít WPDA 80 được thiết kế để giảm tốc độ sâu hơn và tăng mô-men xoắn đáng kể. Trục vít được chế tạo từ thép tôi cứng, ăn khớp với bánh vít làm từ hợp kim đồng đặc biệt, mang lại truyền động êm ái và giảm tiếng ồn hiệu quả. Vỏ gang đúc chắc chắn giúp chịu tải tốt và tản nhiệt hiệu quả, ngay cả khi hoạt động liên tục trong thời gian dài.
• Cơ cấu bánh răng hành tinh: Đây là một lựa chọn phổ biến để thay đổi tốc độ mượt mà. Núm điều chỉnh tốc độ cơ học dễ thao tác, không yêu cầu ngắt máy. Cơ cấu này đảm nhiệm việc mở rộng dải tốc độ và ổn định đầu vào cho tầng giảm tốc cuối cùng.
• Các tầng truyền động kết nối: Mọi tầng truyền động được kết nối thông qua các trục thép chịu lực cao và bạc đạn công nghiệp. Cấu trúc này đảm bảo lực truyền ổn định, giảm ma sát tối đa và hạn chế rung lắc đáng kể trong suốt quá trình vận hành, nâng cao độ tin cậy.

Thông số kỹ thuật điển hình của hộp giảm tốc 3 cấp

Để minh họa hiệu suất và khả năng vận hành của Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDA 80), bảng dưới đây trình bày các thông số kỹ thuật tiêu biểu.

Thông số	Mô tả	Giá trị điển hình
Công suất động cơ đầu vào	Công suất motor điện 3 pha kết nối với UDL	1.5 kW (2 HP)
Tỷ số truyền điều tốc UDL	Dải điều chỉnh tốc độ vô cấp	1:1.4 đến 1:7 (tùy model UDL)
Tỷ số truyền hộp giảm tốc WPDA 80	Tỷ số giảm tốc cố định của WPDA 80	1:10 đến 1:60 (tùy model WPDA 80)
Tổng tỷ số giảm tốc	Tỷ số giảm tốc cuối cùng của hệ thống 3 cấp	Từ 1:14 đến 1:420
Tốc độ đầu ra	Tốc độ trục ra sau khi qua 3 cấp giảm tốc	Thay đổi theo tỷ số truyền (ví dụ: 3.3 - 250 vòng/phút)
Mô-men xoắn đầu ra	Lực xoắn tối đa tại trục ra	Lên đến 1200 N.m (tùy cấu hình)
Vật liệu vỏ	Chất liệu cấu tạo vỏ hộp giảm tốc	Gang đúc hoặc hợp kim nhôm
Hiệu suất truyền động	Hiệu quả truyền tải năng lượng	> 85%

Thông số trên có thể thay đổi tùy thuộc vào nhà sản xuất và cấu hình cụ thể. Tuy nhiên, chúng cung cấp cái nhìn tổng quan về khả năng của cụm Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDA 80).

Ứng dụng hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDA 80)

Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDA 80) này kết nối với động cơ điện 3 pha 1.5kW 2Hp. Nó mang lại hiệu quả vượt trội trong nhiều ngành công nghiệp đòi hỏi độ chính xác và lực kéo mạnh.

Cụ thể, các ứng dụng bao gồm:

• Ứng dụng cho băng tải: Nhờ được phát triển từ hộp giảm tốc 2 cấp và có khả năng thay đổi tốc độ linh hoạt, cụm này cực kỳ lý tưởng cho các hệ thống băng tải. Nó cho phép điều chỉnh tốc độ vận chuyển vật liệu một cách chính xác, từ chậm rãi cho vật liệu dễ vỡ đến nhanh hơn cho sản phẩm cần di chuyển nhanh, đảm bảo năng suất tối ưu.
• Máy nghiền - máy ép tải vừa: Sự kết hợp giữa UDL và hộp số giảm tốc trục vít WPDA 80 mang lại khả năng chịu tải vượt trội. Điều này phù hợp với các loại máy cần lực kéo mạnh và vận hành ổn định trong thời gian dài như máy nghiền, máy ép gạch, hay máy ép chất thải công nghiệp có tải trọng vừa.
• Thiết bị tự động hóa: Khả năng điều chỉnh tốc độ linh hoạt là yếu tố then chốt giúp các máy móc tự động hóa hoạt động êm ái và chính xác. Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDA 80) hạn chế rung động, đảm bảo hiệu suất cao và độ lặp lại tuyệt đối trong các chu kỳ sản xuất phức tạp, từ robot đến máy lắp ráp tự động.
• Dây chuyền đóng gói: Hệ truyền động đa tầng giúp chuyển động nhẹ nhàng và chính xác. Điều này đáp ứng hoàn hảo yêu cầu tốc độ ổn định và đồng bộ hóa cao trong các công đoạn ép, định lượng sản phẩm, hoặc dán nhãn tự động trên các dây chuyền đóng gói thực phẩm, dược phẩm.

Case Study: Tối ưu hóa Dây chuyền Đóng gói Thực phẩm tại Giamtoctainang.comTại Giamtoctainang.com, chúng tôi đã triển khai cụm Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDA 80) cho một khách hàng chuyên đóng gói thực phẩm đông lạnh. Vấn đề của họ là hệ thống cũ thiếu khả năng điều chỉnh tốc độ chính xác, dẫn đến sai lệch trong quá trình định lượng và dán nhãn, gây lãng phí nguyên liệu và giảm chất lượng bao bì.Sau khi thay thế bằng cấu hình này, khả năng điều tốc vô cấp của UDL cho phép kỹ thuật viên tinh chỉnh tốc độ dây chuyền từ 15 đến 60 sản phẩm/phút một cách mượt mà, phù hợp với từng loại sản phẩm. Hộp giảm tốc trục vít WPDA 80 đảm bảo mô-men xoắn mạnh và ổn định ở mọi tốc độ. Kết quả là tỷ lệ sản phẩm lỗi do sai lệch định lượng giảm 18%, tốc độ dán nhãn chính xác tuyệt đối, và thời gian dừng máy để điều chỉnh giảm 25%. Điều này khẳng định hiệu quả vượt trội của việc áp dụng giải pháp truyền động tối ưu.

Ưu điểm nổi bật hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDA 80)

Hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 WPDA 80) được nhiều người tiêu dùng tại Giamtoctainang.com ưa chuộng bởi những ưu điểm nổi bật, mang lại giá trị cao trong vận hành công nghiệp.

• Tỉ số truyền đa dạng: Cấu trúc 3 cấp mang lại dải giảm tốc rộng chưa từng có. Điều này cho phép điều chỉnh tốc độ đầu ra cực kỳ chính xác, phù hợp với yêu cầu vận hành của vô số loại máy móc khác nhau, từ những ứng dụng cần tốc độ cực thấp đến những quy trình đòi hỏi sự linh hoạt cao.
• Điều chỉnh tốc độ linh hoạt: Hai bộ điều tốc UDL tích hợp trong cấu hình này cho phép thay đổi tốc độ nhanh chóng và mượt mà. Đáng chú ý, việc này có thể thực hiện mà không cần dừng máy. Điều này đặc biệt có lợi cho các hệ thống sản xuất đòi hỏi phải liên tục thay đổi tốc độ để thích ứng với các giai đoạn sản xuất khác nhau, từ khởi động đến vận hành ở tải tối đa.
• Hoạt động êm ái: Hệ thống truyền động trục vít - bánh vít là một yếu tố then chốt giúp giảm rung động đáng kể. Điều này đồng thời hạn chế tiếng ồn phát sinh và duy trì chuyển động mượt mà liên tục trong suốt quá trình làm việc, góp phần cải thiện môi trường làm việc và giảm hao mòn cơ khí.
• Độ bền cao: Thiết bị được chế tạo với kết cấu chắc chắn cùng vật liệu chịu lực tốt. Sự lựa chọn vật liệu kỹ lưỡng này giúp tăng cường tuổi thọ hoạt động, chống lại mài mòn hiệu quả và đảm bảo khả năng hoạt động bền bỉ trong các môi trường công nghiệp khắc nghiệt, từ nhiệt độ cao đến độ ẩm lớn hay bụi bẩn.
